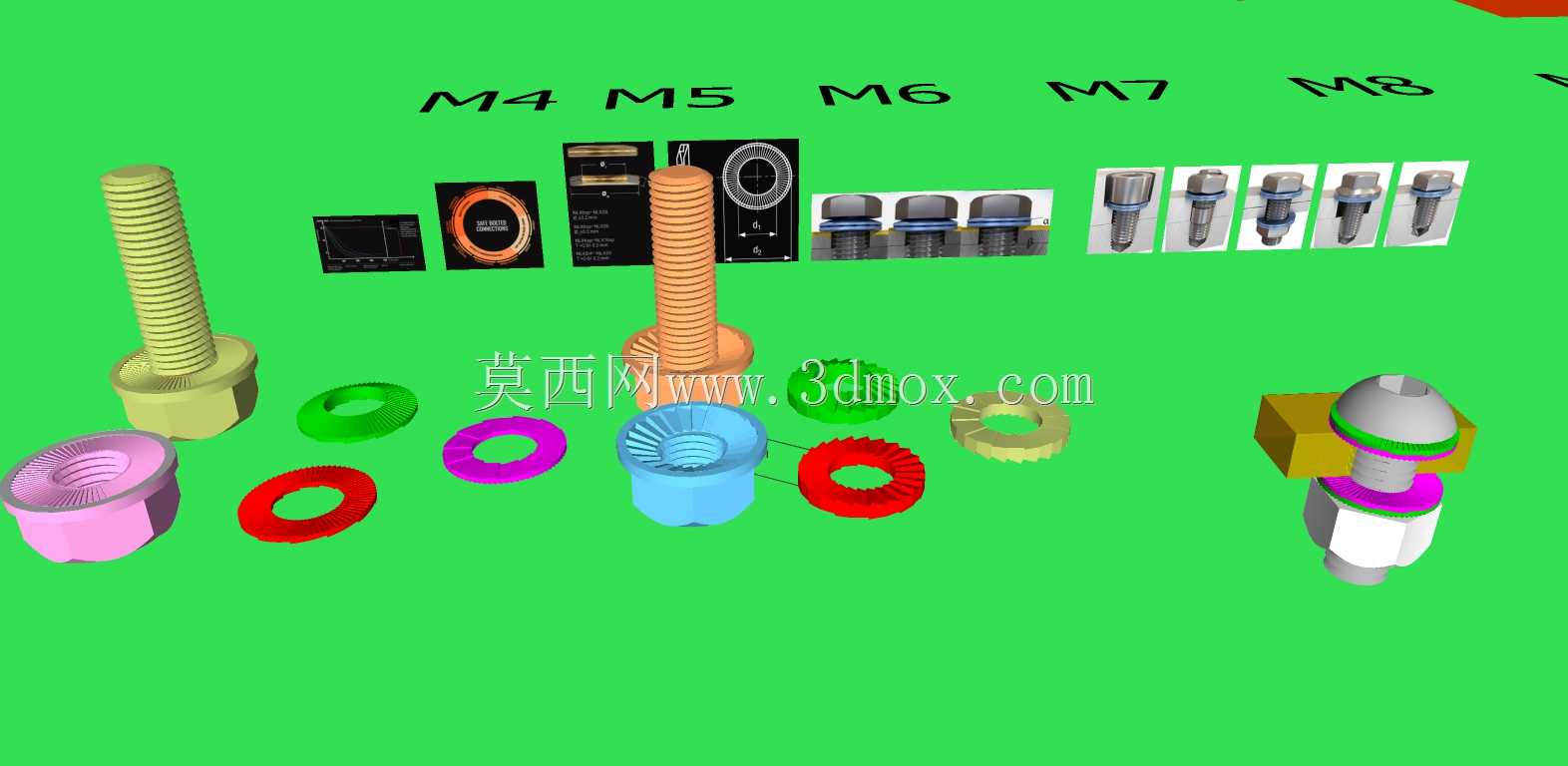

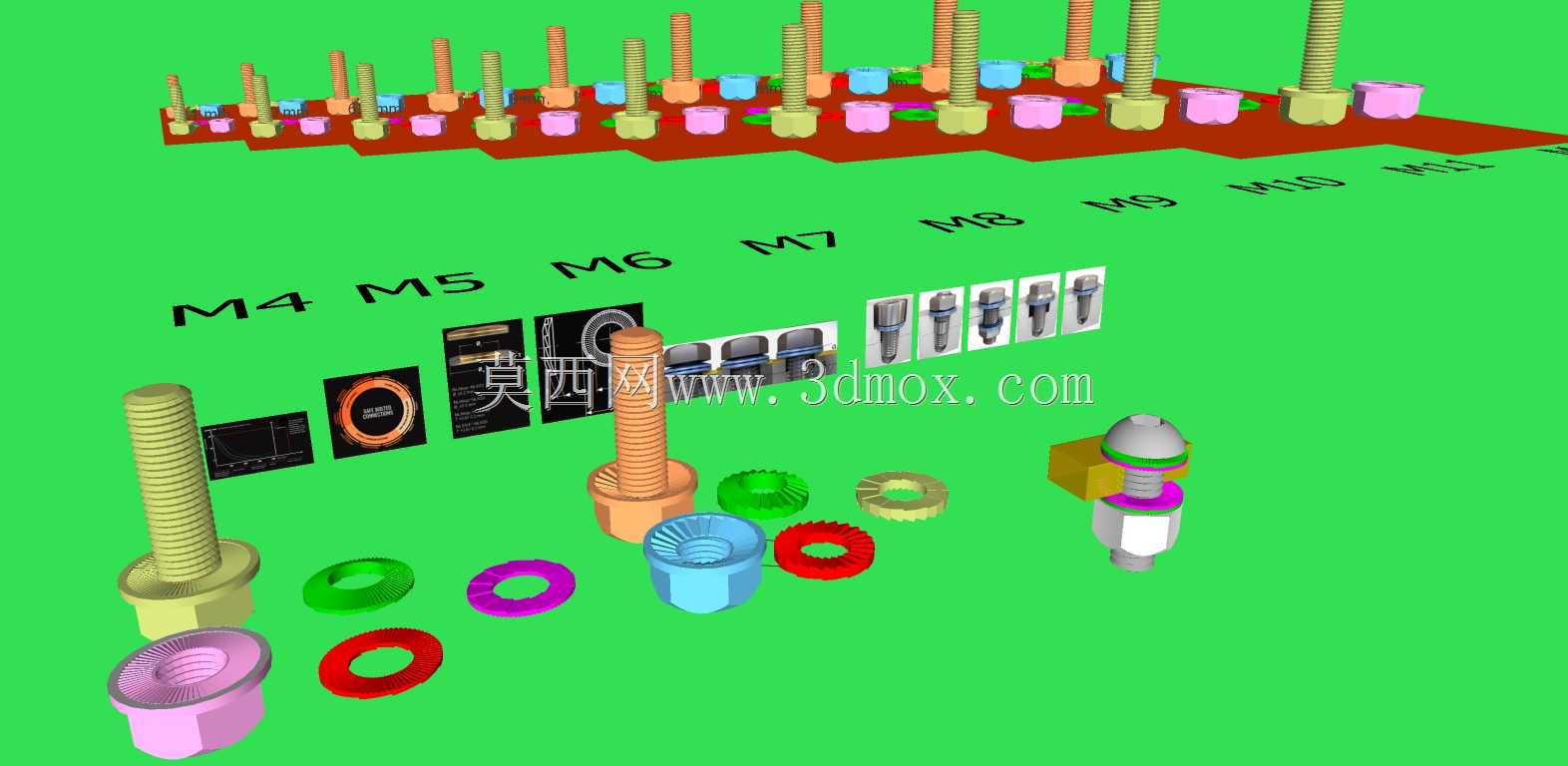

M4至M12规格安全楔垫与配套螺栓螺母组件

　　这套紧固件组件覆盖M4到M12常用公制螺纹区间，整套零件按统一1mm间距梯度排布，垫圈内径基准取6.9mm，适配M8细牙螺纹的装配基准，再通过参数缩放衍生出全规格序列，现场做设备改型时可以直接复制对应规格的楔垫、螺母和螺栓，快速调整螺杆有效长度，不用从零重新绘制每一档紧固件。

　　从实际装配场景看，这类带斜面的楔型垫圈主要用在振动工况下的螺纹防松位置，航空航天机载设备、长期往复运动的自动化产线机架、工程机械检修口、轨道交通内饰固定件都能用到。普通平垫在持续振动下只能分散接触面压，无法抵消螺纹副之间的反向回转趋势；楔垫依靠两侧斜楔面的咬合关系，当螺栓出现松动回转趋势时，斜面升角会把回转运动转化为轴向夹紧力，越振夹紧力反而越稳定，比单纯靠螺纹胶防松更适合需要反复拆装、温度波动大的工位。

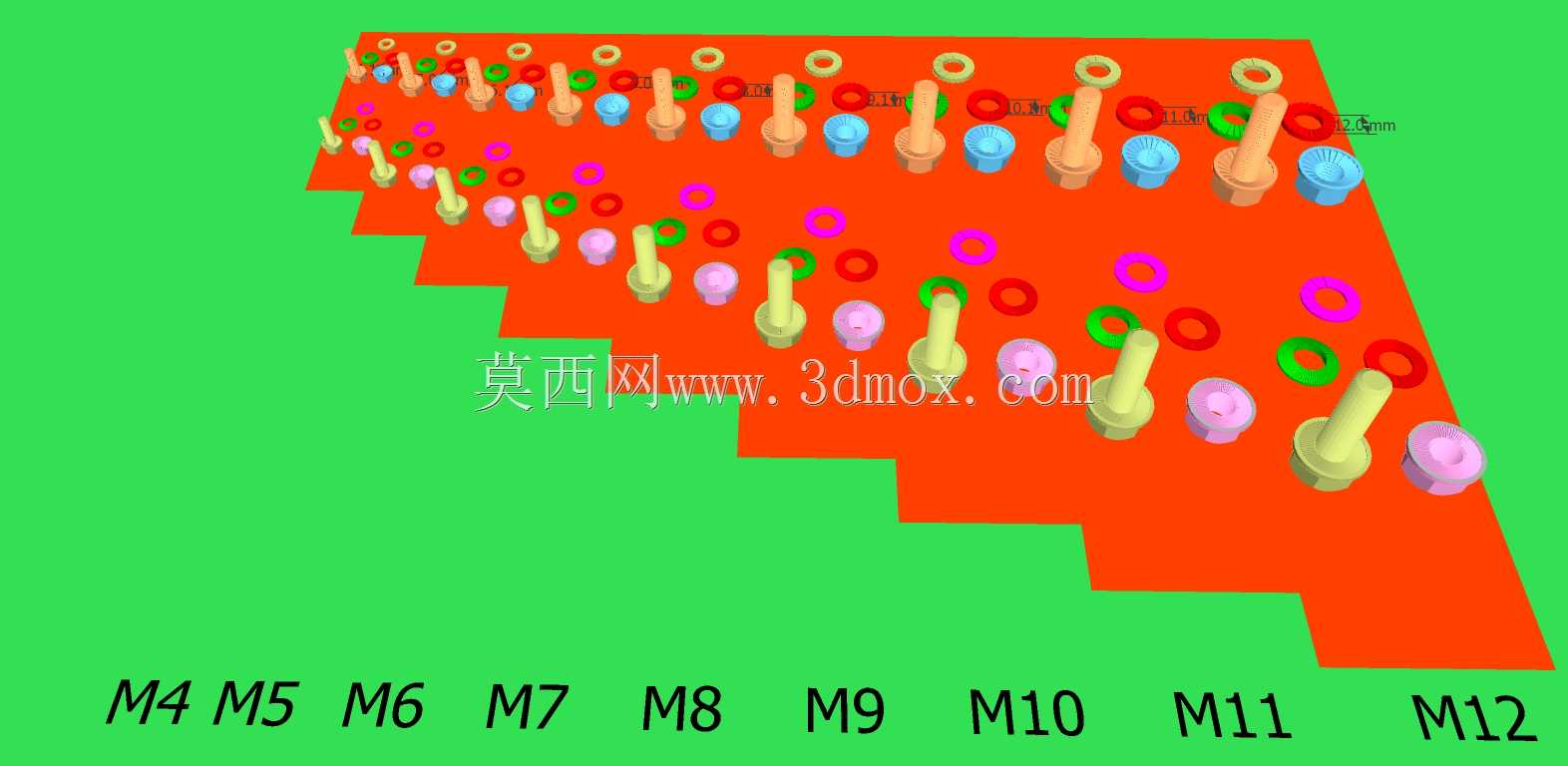

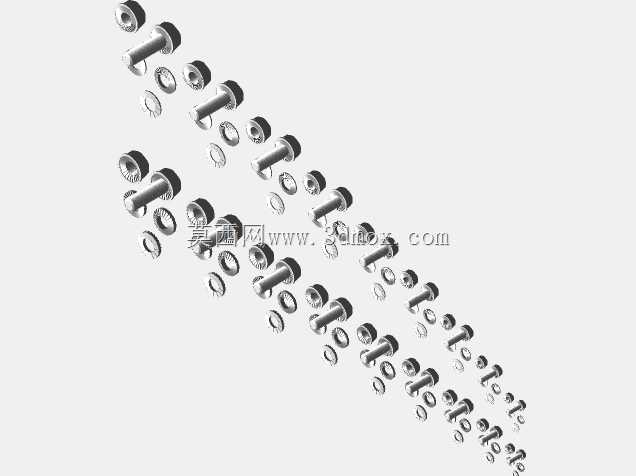

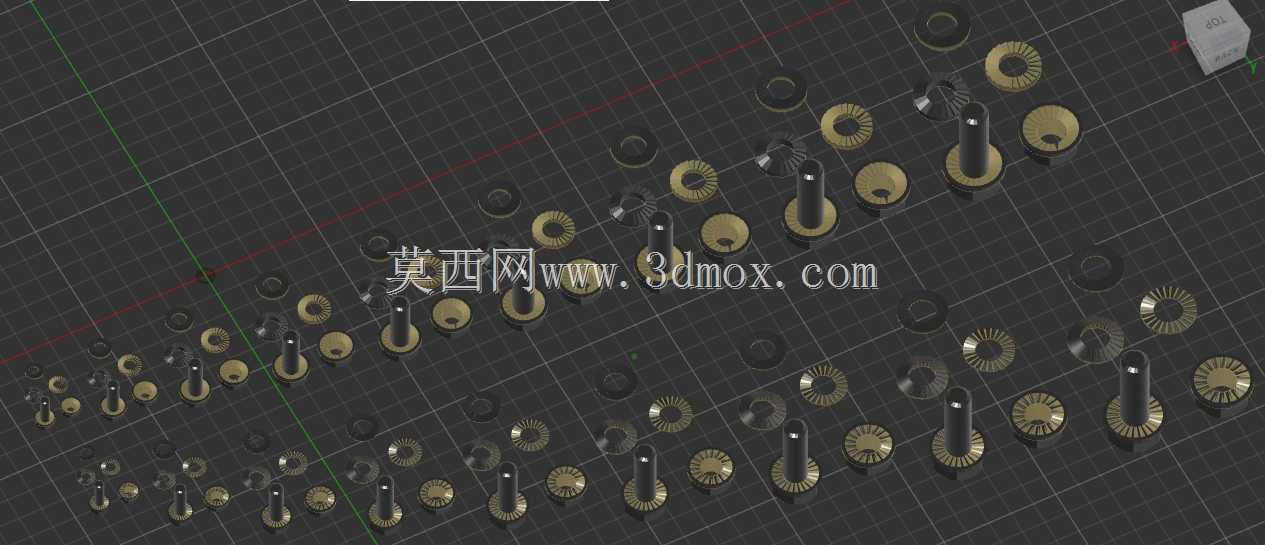

　　设计时没有把所有规格做成孤立零件，而是先锁定M8基准规格的几何关系：螺母对边尺寸、螺栓头部高度、垫圈内外径差、楔面倾斜角度全部先在基准件上验证装配间隙，确认螺栓穿入后楔垫完全贴合安装面、螺母拧紧后楔面完全咬合不出现偏载，再按螺纹公称直径的比例系数缩放得到M4、M5、M6、M7、M9、M10、M11、M12全系列零件。这样做的好处是整组零件的安装边界逻辑完全统一，不管选用哪一档规格，螺栓头部的避让空间、螺母的扳手操作空间、垫圈的沉槽深度都可以按同一套比例规则预留，结构工程师做整机布局时不需要逐个规格核对安装尺寸。

　　外形与安装边界方面，螺栓分为外六角头和内六角圆柱头两种适配形态，螺纹段长度按常用装配厚度预留，螺杆末端做倒角导向，穿入安装孔时不会刮伤螺纹；螺母外形匹配对应规格的标准扳手尺寸，下端面和楔垫上表面的斜度完全契合；楔垫本身为环形薄壁件，外径比对应螺母对边尺寸略小，安装后不会超出螺母投影边界，不需要在安装面上额外扩大避让槽。如果安装面是印刷工装治具面板、机加工件的周边围板这类非标准平面，楔垫的斜面还可以补偿小角度的安装面倾斜，避免螺栓出现单边受力、局部应力集中的问题。

　　加工实现路径上，小尺寸规格的楔垫可以直接用玻璃纤维增强PLA耗材通过熔融沉积成型制作，满足原型验证、低载荷工装的使用需求；大尺寸垫圈如果需要更高强度，可以选用增强尼龙或者POM长丝打印，也可以直接在车床上用乙缩醛棒料车削成型，只需要对螺母部位做少量3D打印快速验证结构。针对批量量产的金属件，还可以先打印低分辨率的原型件确认装配关系，再用铣削工艺加工金属模具，通过塑料注射成型批量生产零件，大幅缩短新品紧固件的验证周期。整套组件把不同规格的防松紧固件整合为统一参数化模组，既可以直接用于3D打印样机组装，也可以作为标准件库素材导入整机装配，在做设备紧固点位设计时直接调用对应规格，不需要反复校核防松结构的匹配关系。
