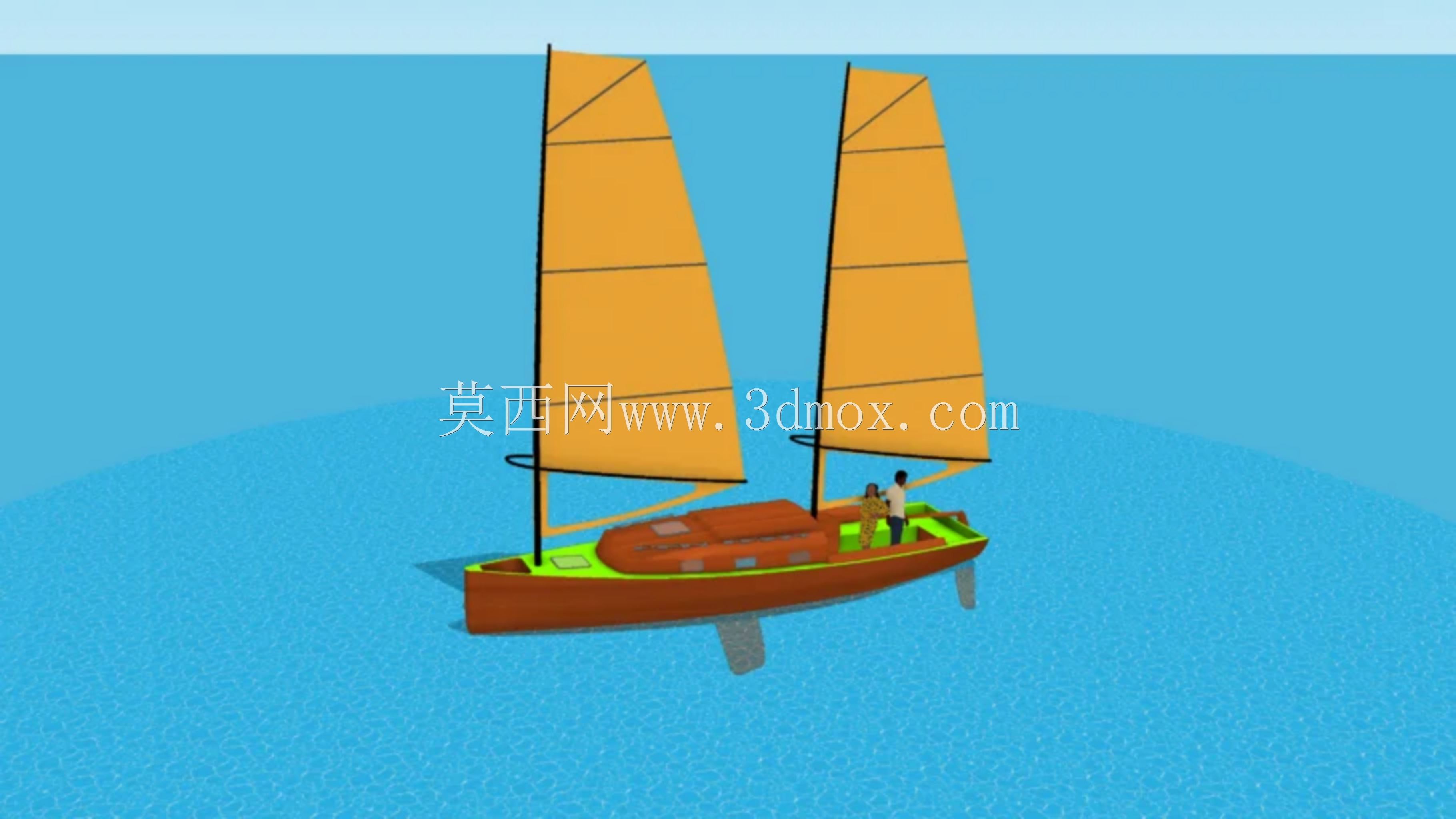

Presto30猫式双桅帆船三维结构设计

　　这款双桅帆船的结构设计围绕浅滩登陆、近岸短途运输的核心场景展开，适配无固定码头的滩涂区域作业需求，船体采用扁平式宽体设计，吃水深度控制在极低水平，可直接冲上砂质滩涂完成停靠，无需借助栈桥、趸船等辅助靠泊设施，适配沿海渔村、岛礁区域的零散物资转运、人员通勤需求，也可作为近岸休闲航行的载具使用。船体主体采用木质结构框架搭建，沿船长方向以30至60厘米的间隔布置横向肋骨框架，框架之间通过纵向桁条连接形成整体承力结构，外板采用薄型板材铺设，在保证结构强度满足近海航行抗浪要求的前提下，尽可能降低船体自身重量，减少航行过程中的无效载荷。

　　船体中部设置可拆卸式中心板，在深水区域航行时放下中心板，可有效降低船体横摇幅度，提升迎风航行时的航向稳定性，减少侧漂量；在滩涂停靠、浅水区航行时可将中心板完全收纳入船体中部的槽道内，避免突出结构触碰水底礁石、滩涂造成结构损坏。船尾配置踢起式舵结构，舵叶可绕转轴向上翻起，在浅水区航行、冲滩停靠时，舵叶可随水流触碰自动抬起，不会因为触底造成舵杆变形、舵叶断裂的故障，相比传统固定舵结构，浅水区通过性提升明显。帆装采用双独立桅杆配置，两张纵帆分别布置在船体前后段，桅杆采用插接式安装结构，可根据航行需求快速拆装，单张帆面的受力通过桅杆传递至船体主框架，帆索的固定点均布置在肋骨框架的节点位置，避免局部应力集中造成船体结构撕裂。

　　船体甲板区域预留了货物装载空间，日常航行时无需额外配置龙骨压载物，可通过装载的货物自身重量提供航行所需的稳性力矩，空载航行时可在舱底压载区域放置固定压载块，保证船体初稳性高度满足安全航行要求。船体外形线条流畅，船首采用微上翘的前倾式设计，可有效压碎航行中遇到的小浪，减少甲板上浪量；船尾采用宽艉板设计，可外挂小型舷外机作为无风状态下的辅助动力，也可在船尾设置小型作业平台，满足近岸垂钓、浅海作业的使用需求。

　　建模过程中对船体的安装边界做了明确约束，中心板的收放行程、舵叶的翻起角度、桅杆的插接深度均按照实际航行的极限工况做了干涉检查，所有活动部件的运动路径上均无结构干涉，可直接用于结构验证、3D打印制作比例模型，也可作为小型帆船改装设计的参考结构使用。船体的舱室布局紧凑，中部设置小型驾驶位，可容纳1至2人操作帆装，甲板两侧设置低矮舷墙，可减少航行时人员意外落水的风险，同时不会遮挡帆装操作的视野。
