桌面三轴微型数控雕刻加工设备

项目分类:机床 发布时间:2024-07-22 ID:757403
  • 桌面三轴微型数控雕刻加工设备

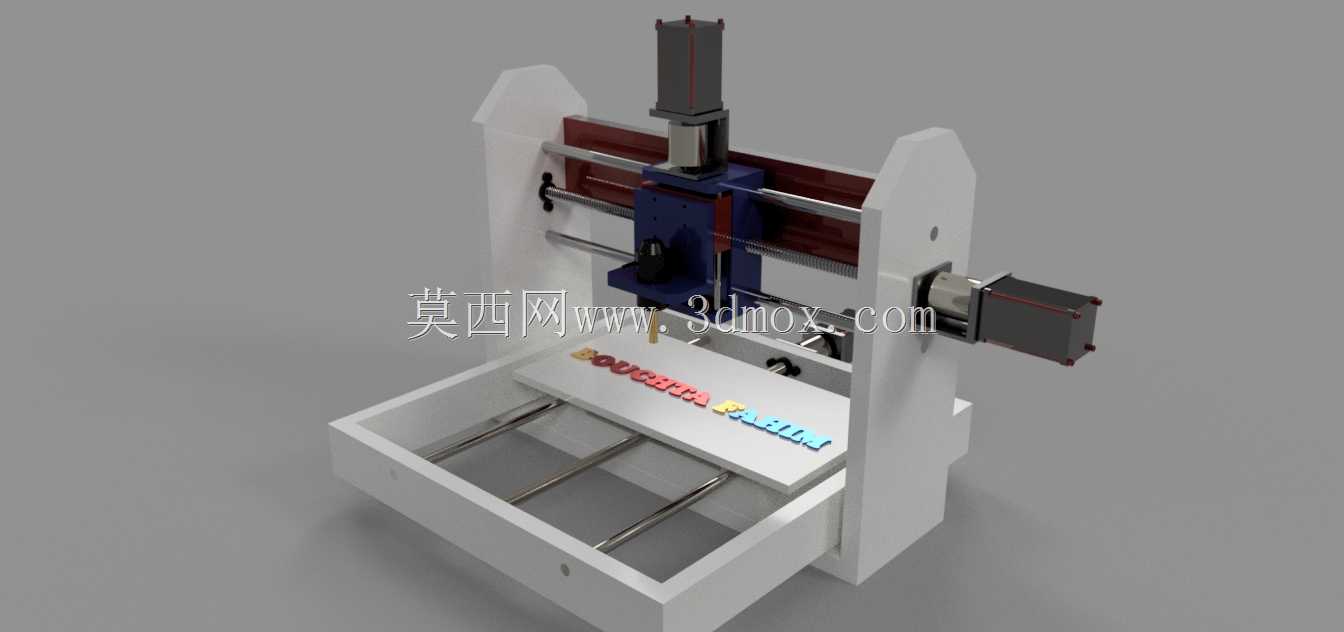

  这套桌面型三轴数控加工装置面向小尺寸工件的轻切削、雕刻与样板试制场景,整体采用龙门跨架式布局,将X向横梁架设在两侧立式支承板上,Z向主轴滑座沿横梁横向移动,Y向进给则由底部工作台沿床身纵深方向完成,三个直线轴正交布置,结构逻辑清晰,便于在有限占地内获得稳定的加工行程。设备底部为槽形箱式基座,工作台面嵌装在基座开口区域,下方布置两根平行Y向光轴导轨,配合滑动支承块承载工作台往复运动,基座侧壁预留安装孔位,既承担整机承重,也可容纳切屑与少量加工废液,日常清理时可直接从槽腔取出废料。两侧立板从基座两端向上延伸,顶部通过X向横梁组件连接,形成封闭门式受力框架,相比单悬臂结构,龙门框架在主轴下刀时能够减少侧向挠曲,提升小刀具加工时的轨迹一致性。

  从实际用途看,该装置适合实验室、手板工作室、教学实训以及小型工坊完成软金属、塑料、木材、亚克力等材料的平面雕刻、轮廓铣削、钻孔与简单开槽作业。工作台面为平整矩形板材,工件可通过压板、台钳或双面夹具固定,台面预留的装夹区域能够容纳常规小块坯料;对于需要多工序定位的零件,可在台面上增加定位块或简易夹具,利用数控坐标重复定位完成批量小件加工。主轴单元竖直安装在Z向滑座上,滑座沿垂直导轨升降,主轴下端伸出刀具装夹部位,加工时根据材料硬度选择对应转速与进给量;Z轴传动部件布置在滑座后方,使主轴中心线尽量靠近导轨支承面,降低切削反力形成的倾覆力矩。

  进给系统采用步进电机作为动力源,Y向电机安装在右侧立板外侧,通过联轴器与传动元件连接,电机外伸布置便于检修和散热,也避免运动部件与加工区域干涉。X向传动沿横梁方向布置,Z向传动则随滑座集成在竖轴组件内,三轴均通过直线导向件约束自由度,只保留沿进给方向的运动。设计时将驱动件、导向件和执行件分层布置:底层负责Y向工件送进,中层横梁负责X向刀具横移,顶层竖板负责Z向进刀,这种分层方式让线缆走向、拖链空间和维护操作面都比较明确。

  外形与安装边界方面,整机长宽高均控制在桌面设备范围内,底部箱式基座提供主要支承面积,放置时只需保证工作台水平、四周留有操作和散热空间即可。左右立板外侧突出的Y向电机是主要侧向边界,布置场地时应在电机端预留接线与拆装距离;横梁上方的Z轴升高组件构成最高边界,搬运和安装防护罩时需注意顶部净空。工作台处于低位,工件装卸高度符合坐姿或站姿微调操作,前部开放区域方便观察切削过程,后部与两侧则可布置限位开关、线缆固定件和冷却管路。

  结构建模过程中需要重点关注导轨平行度、立板对称度以及横梁安装面的平面度。两根Y向光轴若平行度偏差过大,工作台运动时会出现卡滞或单边磨损;两侧立板高度不一致会使横梁倾斜,直接影响X轴与工作台面的平行关系;Z轴导轨与工作台面的垂直度则决定孔加工和端面铣削的精度。基座槽体在承受工作台和工件载荷时,应保证底部支承面有足够刚度,避免中部悬空导致振动放大。对于轻量化桌面设备,还需在减重与刚性之间取得平衡:立板可通过轮廓形状和加强折边提高抗弯能力,横梁则应选用截面惯性矩较大的型材或组装梁,以减小主轴横向移动时的挠度。

  该装置的控制逻辑以三轴联动为核心,配合限位原点信号完成坐标建立,适合导入常规刀路进行二维和浅三维加工。安全边界上,主轴旋转区域与运动轴之间应预留防护空间,加工时可在龙门外围加装透明护罩,防止切屑飞溅;线缆应沿立板和横梁侧边固定,并在X、Z轴移动段设置弯曲半径充足的拖链,避免反复弯折造成断线。整体结构没有复杂铸件,零部件多为板件、型材、光轴、滑座和标准电机组合,便于加工、装配与后期更换,也适合作为小型数控设备结构设计、进给系统选型和整机干涉检查的参考对象。
