小型台式数控铣钻转换机架结构

　　这套结构面向小型台式加工设备的数控化改造场景，主要用于把原有手动进给、手动锁紧的铣钻类机架转换为可由步进或伺服驱动控制的三轴运动平台。它并不是单纯的外观示意，而是围绕立柱、滑台、主轴安装、端部驱动和限位安装边界进行的完整机械布置，适合桌面加工、教学实训、小零件试制以及轻型铝件、塑料件、木蜡件的铣削、钻孔和修边作业。

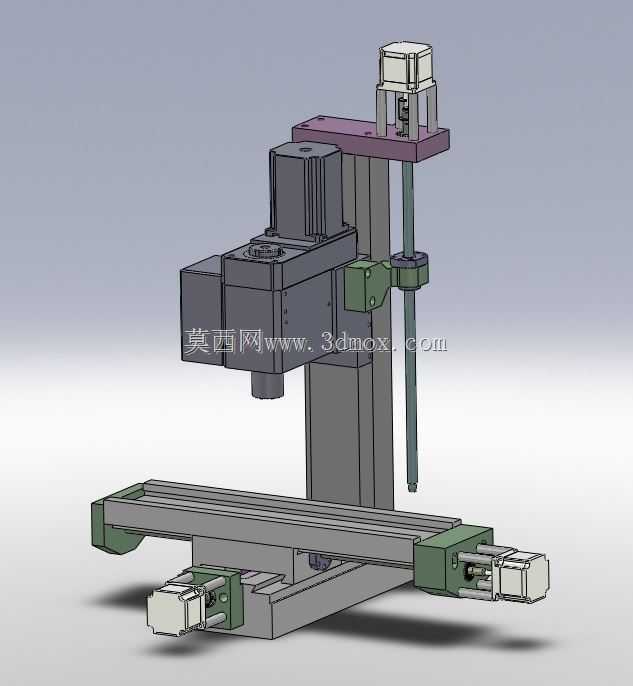

　　从实际用途看，设备的核心任务是在有限占地内提供稳定的正交运动。下部横向滑台承担工件装夹与Y向进给，台面上预留了平直的安装面，可配合平口钳、压板、简易夹具或小型分度附件使用。滑台两侧布置端部驱动组件，动力件通过连接件与运动部分衔接，使进给动作能够沿导轨方向传递。前部和侧部的安装块并非装饰件，它们用于固定电机、联轴器、轴承座或限位触发件，改造时可根据控制方案选择丝杠传动或同步带传动。

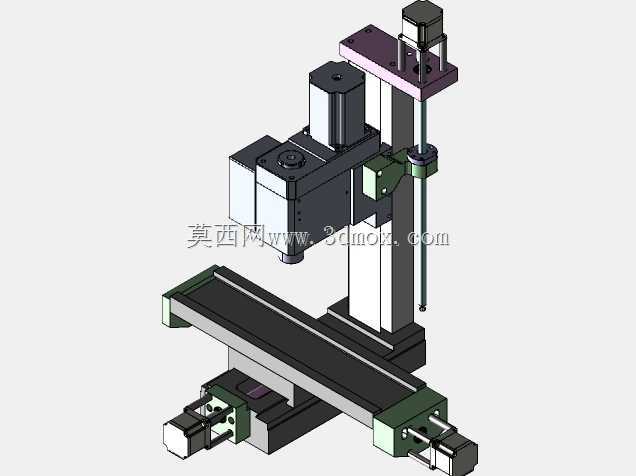

　　立柱部分采用倾斜布置思路，这一点与常见完全垂直的方柱桌面铣床不同。倾斜立柱在保持主轴靠近加工区域的同时，能够给机头滑座提供更紧凑的支撑路径，也让整机后部动力件、顶部升降执行件和前部加工头之间的力流更加直接。主轴箱沿立柱方向移动，承担Z向进给与刀具高度调整；顶部驱动单元通过支架固定在立柱上端，动力向下传递至升降运动部件。该结构在拆装时需要重点控制立柱结合面与底座之间的位置关系，若铸件或焊接件存在制造偏差，主轴轴线相对工作台面的垂直度会直接影响孔加工和平面铣削质量。

　　机头区域保留了主轴电机、减速或传动箱体、刀具输出端以及侧面安装支架的空间。主轴箱外形为箱体式结构，侧面的凸台和孔位可用于安装限位开关、走线夹、润滑管路或防护罩。实际选型时，主轴功率不宜只按理论切削力估算，还要考虑台式机架刚性、刀具悬伸、夹持方式以及材料去除率。对于轻铣铝件，短刀、浅切深、稳定进给比大悬伸重载更可靠；对于塑料和木材，则可适当提高转速，但仍需控制主轴箱振动向立柱传递。

　　工作台部分的长宽比例偏向细长布置，适合长条状小零件的一次装夹加工，也便于在台面上布置多个小型工位。滑台下方的导轨支承面需要保持平行，端部驱动座与丝杠轴线应同轴，否则运动过程中容易出现卡滞、反向间隙增大或电机负载波动。导螺杆采用1605规格时，单圈进给量明确，适合与数控系统的脉冲当量匹配；装配时应注意螺母座与滑台的结合刚度，不能只依靠螺钉拉住薄板，否则频繁换向会造成定位重复性下降。

　　安装边界方面，整机可按桌面设备规划，底部需要平整承托面，底座四周应留出操作和维护空间。后侧立柱与顶部电机位置较高，搬运和安装时不能只抬工作台，应同时支撑底座和立柱根部。电气走线可沿立柱后侧和滑台侧面布置，避免金属屑堆积在运动副附近。X、Y、Z三个方向的限位触块应在机械硬限位之前触发，尤其是Z向快速下降时，要防止刀具撞击工作台或夹具。

　　设计思路上，这套结构强调在成熟小型机架形态上完成数控转换，而不是追求大型加工中心的高刚性。实体立柱、机头箱体、滑台和驱动支架均按可装配关系建模，便于工程师检查干涉、估算行程、确认电机安装孔位以及后续生成工程图。落地制造时，应优先保证导轨面、丝杠轴线、主轴轴线和工作台面之间的几何关系；外观罩壳可后加，但运动部件的支承刚度、润滑可达性和排屑空间不能被忽略。
