折线型城市公共休憩廊架景观

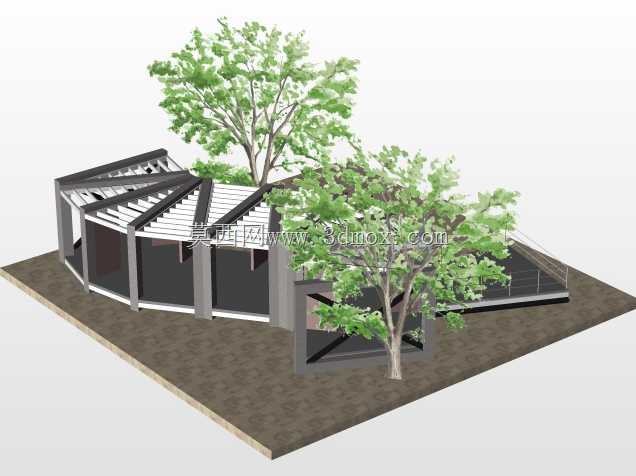

　　这套折线布局的城市公共休憩廊架三维模型，适配城市街角口袋公园、商业街区步行带、产业园区户外休闲区、滨水步道节点等多类城市场地，作为户外公共空间的遮荫停留载体，承担行人临时休憩、动线引导、场地景观标识的实际功能。模型整体采用非对称折线拼接的平面布局，没有采用常规廊架的对称矩形排布，顺着场地的斜向边界依次展开多个半围合停留单元，每个单元由竖向支撑立柱、斜向排布的格栅顶架、半高侧围挡板共同组成，相邻单元之间预留通透的通行开口，既可以为停留的行人遮挡正午直射阳光，格栅间隙又能保留自然通风，不会形成完全封闭的闷热空间。廊架的顶架采用错落的斜向梁格排布，梁件之间预留均匀间隙，光影投射到地面会形成随日照角度变化的条状阴影，

　　侧围挡板采用半实半虚的构造，下半段为实体挡墙，可以阻挡步行道侧的扬尘与近距离视线干扰，上半段留空，保证休憩区域内的视线可以向外延伸，观察周边街道景观。模型内搭配的两处景观乔木点位，分别布置在廊架折线的两个转角空位，乔木的树冠高度超出廊架顶架2米左右，既可以补充廊架外侧的遮荫范围，柔化硬质钢结构廊架的生硬线条，也不会遮挡廊架内部的通行净空。从安装边界来看，整个廊架的基底贴合硬质铺装场地设置，底部支撑柱的落点全部落在铺装承重范围内，不需要额外大规模调整场地地形，廊架的整体外轮廓顺着场地斜向边界收边，最外侧立柱距离场地道路边缘预留足够的人行通行宽度，不会挤占正常步行动线。结构设计层面，所有竖向立柱采用等截面方钢构造，柱底设置预埋连接板，

　　和场地内的预埋固件通过螺栓锁紧，安装时可以先在工厂完成单个廊架单元的梁架焊接，运输到现场后再依次拼接相邻单元的连接节点，减少现场高空焊接的作业量。顶架的格栅梁采用统一模数的型材裁切，斜向排布的角度和廊架整体折线走向保持一致，所有梁件和立柱的连接节点都做了加劲肋补强，应对户外大风工况下的顶部荷载。侧围挡板采用模块化板材固定在立柱预留的卡槽内，后期如果需要更换饰面材质或者调整围合开口位置，不需要拆解整体主框架，仅拆卸对应板块即可完成改造。场地铺装部分在模型里同步做了分块示意，廊架覆盖区域的铺装和外部步行道铺装采用同色系不同肌理的材质区分，自然界定出休憩区域的范围，不需要额外设置高差台阶，避免通行时出现绊倒风险。

　　这套模型在方案阶段就同步核对了人流动线：廊架的多个开口分别朝向不同的来向步行道，行人从任意方向靠近场地都可以顺畅进入休憩区，内部的停留空间没有设置固定座椅的强制占位，后续可以根据使用需求搭配可移动户外座椅、花箱或者公共艺术装置，适配不同街区的使用定位。廊架的折线造型本身也具备场地标识性，在周边规整的城市建筑界面里形成独特的视觉焦点，不需要额外增设大型标识牌就可以让行人快速识别出公共休憩区域的位置。建模过程中所有构件的交接位置都做了工程层面的干涉检查，立柱和顶架梁、侧围挡板和立柱、乔木种植池和铺装基底之间都没有出现构件穿插冲突，每个单元的构件拆分逻辑符合实际加工的装配顺序，后续展开结构施工图设计时，可以直接基于现有三维模型提取各构件的下料尺寸、节点定位坐标，省去二次翻模的工作量。针对户外使用的耐久需求，模型里的外露钢构件都预留了饰面厚度的装配间隙，后续做防腐喷涂、木纹饰面挂装的时候，不会出现构件装配间隙不足导致无法安装的问题。乔木的种植点位下方预留了完整的种植池空间，覆土深度满足小型景观乔木的生长要求，种植池边缘和廊架立柱之间预留检修距离，后期园林养护人员可以正常开展浇水、修剪作业，不会和廊架结构发生干涉。
