双锥体爬坡物理演示教具结构

　　这套双锥体坡道演示装置的核心价值，在于把抽象的质心运动规律转化为肉眼可直接观测的机械运动现象，在中学物理实验室、高校工程力学实训室、科普展馆力学展区都有很高的使用频次。很多初次接触刚体力学的学习者会被视觉上的“锥体自动沿斜坡向上滚动”现象误导，误以为物体违背了重力做功的基本规律，而这套装置的结构设计恰恰通过轨道形态与双锥外形的匹配，让视觉上的上坡过程对应刚体实际质心的持续下移，把重力势能转化为滚动动能的物理本质直观呈现出来。

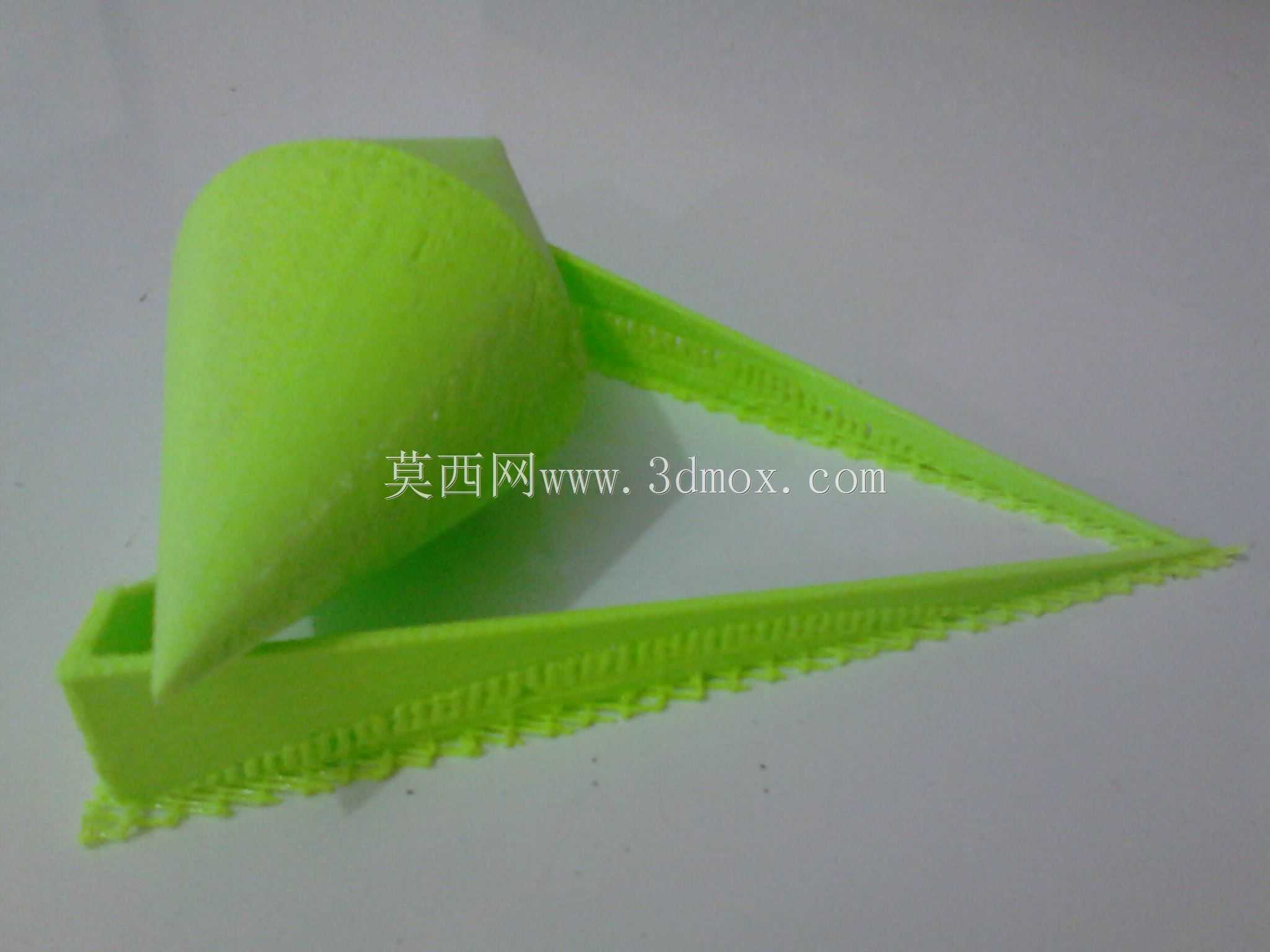

　　从结构组成拆分来看，整套装置分为两个核心部分：一是两端尖、中间径向尺寸最大的对称双圆锥刚体，二是两根呈V形张开、同时沿长度方向带有抬升倾角的支撑轨道。双锥部分采用两段共轴、底面完全对接的正圆锥结构，两段锥面的锥度保持一致，整体关于中间最大直径的截面对称，这种外形设计让锥体在两根轨道之间滚动时，随着轨道间距逐渐变大，双锥与轨道的接触点会不断向两端锥尖方向移动，相当于锥体自身的支撑位置不断“陷”入两根轨道的间隙当中。轨道部分的边界设计需要同时满足两个几何约束：沿坡道延伸方向，轨道的末端高度要高于起始端高度，形成视觉上的向上倾斜坡面；而在垂直于坡道延伸的横截面上，两根轨道的间距从坡道低端到高端持续增大，两个约束叠加之后，双锥在向坡道高端滚动的过程中，接触点向锥尖偏移带来的质心下降量，要超过轨道抬升带来的质心升高量，最终保证质心整体沿重力方向持续降低，运动才能自发持续进行。

　　在实际建模与加工落地过程中，尺寸链的匹配是整套装置能否正常演示的关键。如果轨道的张开角度过小，双锥滚动时接触点向锥尖移动的距离不足，质心下降量抵不过轨道抬升量，锥体放到坡道上会直接向下滚落，无法呈现上坡效果；如果轨道张开角度过大，双锥的接触点会快速滑向锥尖位置，最终整体从两根轨道的间隙中掉落，运动过程中途卡滞甚至脱落。锥面的半锥角、轨道的纵向倾角、轨道的横向张角三个参数需要联动校核：通常先确定双锥的整体长度与最大直径，再通过质心轨迹方程反推轨道的两个角度参数，保证整个运动行程内质心的高度曲线单调递减，同时在行程的起始位置和终止位置都预留足够的支撑余量，避免起始端锥体无法稳定放置、终止端锥体脱出轨道。

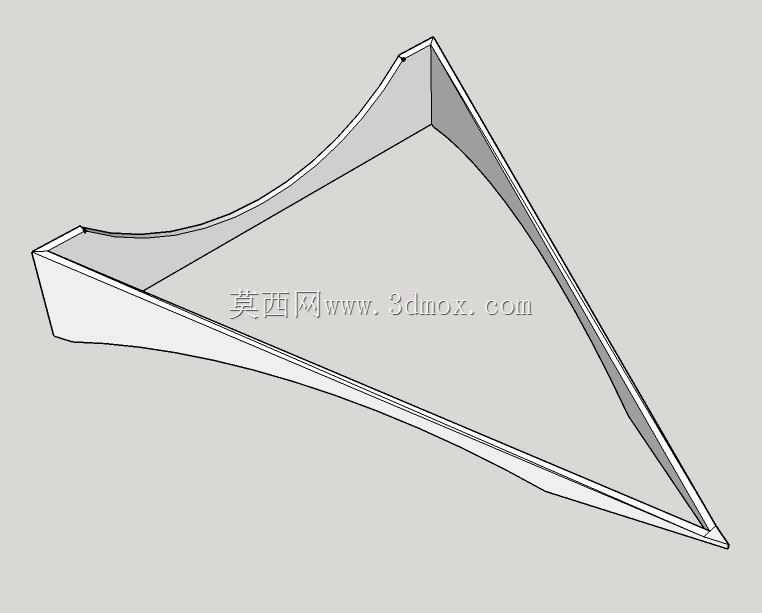

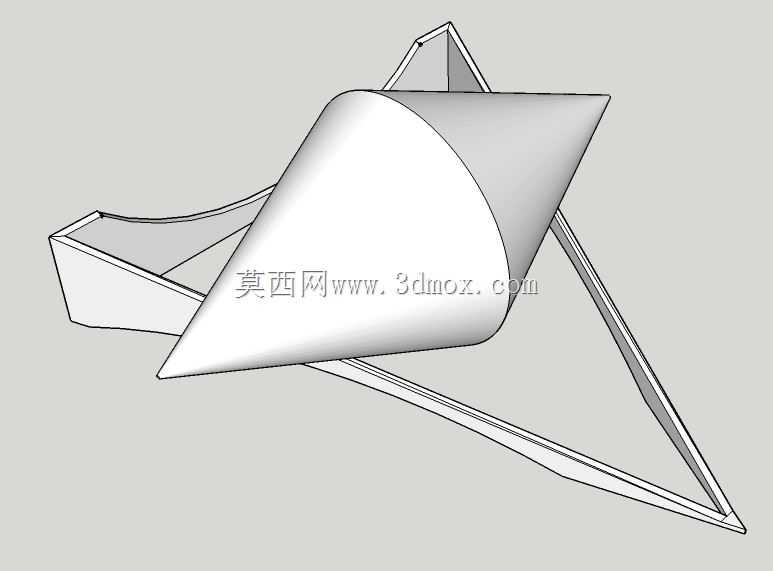

　　建模时双锥部分可以通过旋转特征一次生成，绘制半剖面的三角形轮廓绕中心轴旋转360度即可得到完整刚体，锥面的表面粗糙度需要控制在合理范围，过于粗糙会增大滚动摩擦阻力，导致锥体滚到行程中段就停下，过于光滑则容易出现滑动而非纯滚动，干扰演示效果。轨道部分多采用两根等截面的直杆或者长条型材，两端通过支架固定高度差，支架的安装面需要预留调节余量，方便实际调试时微调轨道的倾角与张角，抵消加工误差带来的参数偏差。

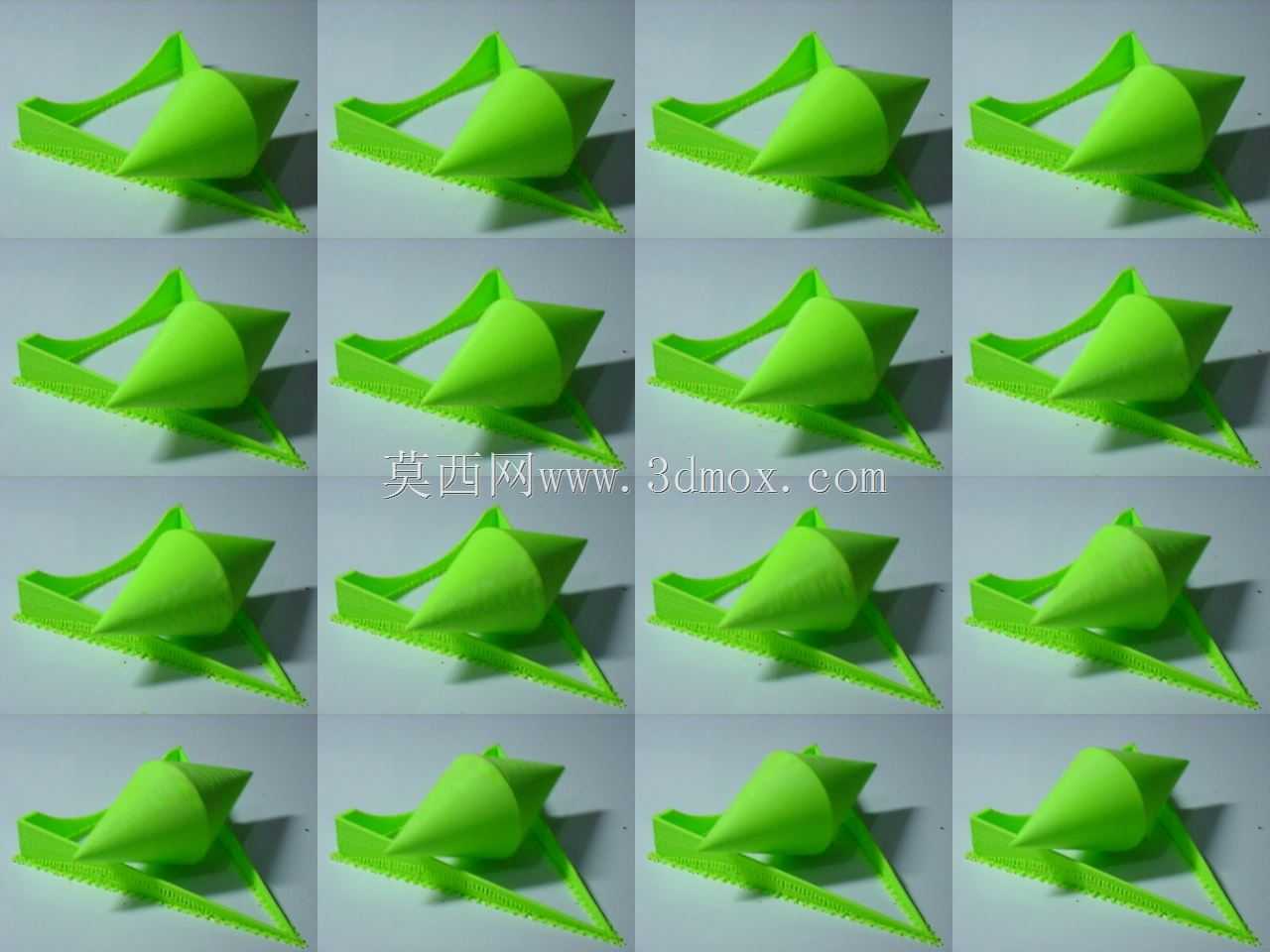

　　这类教具在日常教学使用中，不需要额外的动力输入，只要将双锥放置在坡道的低端起始位置，松开手后刚体就会自动向视觉上的高端滚动，操作者可以在轨道侧面标注质心的实际高度变化刻度，配合演示让学习者区分视觉参考点与刚体质心的运动差异，理解重力作用下物体自发运动始终朝向质心降低的方向这一核心力学规律，也能帮助结构设计从业者在做异形滚轮、变轨输送机构时，建立几何外形与运动轨迹联动的设计思路。
