单轴光学电流检测镜筒结构

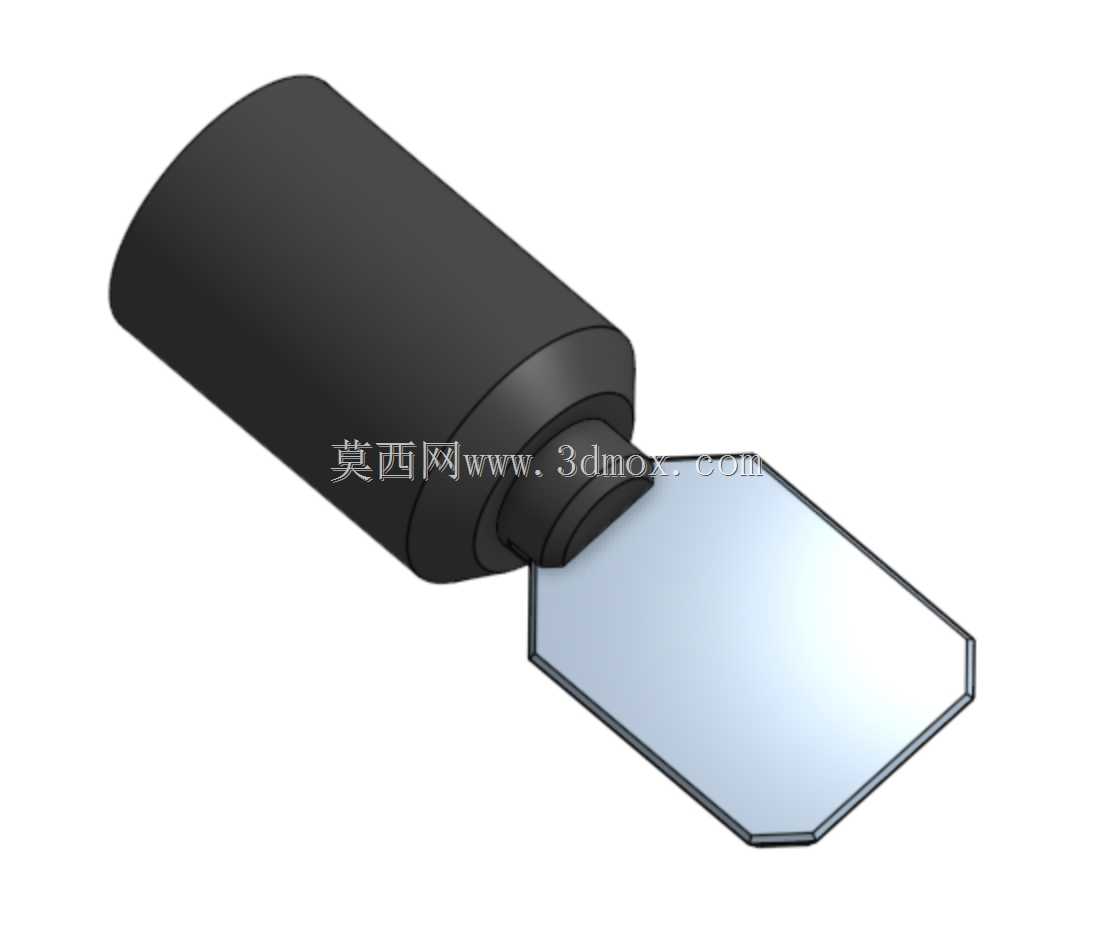

　　该结构以单轴光学检测与成像光路为核心，主体采用圆柱镜筒承载内部光学元件，前端设置多边形平面镜片作为光路折转或成像接收界面，整体轴线沿镜筒长度方向布置，镜片平面相对镜筒轴线保持固定角度，用于在有限安装空间内完成光路转向、目标成像或光电信号采集。镜筒后端为封闭圆柱腔体，可容纳光源、透镜组、感光元件或电流检测相关光学组件，中段设置阶梯轴肩，既作为内部镜片的轴向定位面，也为外部夹持、套筒安装提供限位边界；前端缩颈结构与镜片支架衔接，使镜片伸出镜筒端面，避免镜筒壁对有效视场造成遮挡。多边形镜片采用切边外形，相比圆形镜片更便于在支架上进行周向防转定位，边缘平直段可作为装配基准，安装时能够通过侧边靠面快速确定镜片角度，

　　减少圆形镜片胶合或压圈固定时的旋转调整工作量。镜筒外圆为主要安装面，可直接穿入设备支架孔位，通过侧面紧定螺钉、压环或法兰压板固定；阶梯轴肩能够承担轴向限位，防止镜筒在振动工况下沿光路方向窜动。在工业视觉检测场景中，该类镜筒结构可安装于流水线侧方，对工件表面缺陷、字符标识或尺寸边界进行折转成像；在激光指示与光电检测设备中，镜筒内可布置激光二极管、准直透镜与分光元件，前端镜片承担反射、透射或靶面成像功能；在台式实验装置中，也可作为独立光学探头，配合调节支架完成入射角、反射角及光路高度的校准。建模时先以旋转特征生成镜筒主体，保留后端封闭腔、中段轴肩和前端缩颈的层级关系，内部孔径按光路通光需求预留，筒壁厚度兼顾结构刚性与整机重量控制；

　　镜片部分以薄板实体表达，多边形轮廓按视场覆盖范围和安装空间切边，镜片与镜筒之间的连接支架通过过渡段体现，保证两者相对位置清晰。结构细节上，镜筒外圆保持连续圆柱面，便于加工时一次装夹完成车削，轴肩端面与外圆的垂直度可作为安装基准；前端缩颈直径小于主筒，能够为压帽、密封圈或遮光罩留出装配空间。镜片边缘厚度均匀，既体现光学元件的薄板特征，也避免模型中出现无厚度片体导致的装配干涉判断困难。实际选型布置时，需先确认镜筒外径与安装孔的配合关系，预留径向间隙以适应支架加工误差；轴向尺寸方面，后端圆柱段应满足内部元件容纳长度，前端镜片到被测目标的距离则根据视场角、焦距和工作距离综合确定。镜片角度直接影响光路折转方向，

　　装配基准应与设备整体坐标方向关联，避免成像画面倾斜或激光路径偏离目标。对于存在振动的在线检测工位，镜筒配合面可选用过渡配合并增加防松结构，镜片支架则需控制悬臂长度，降低镜片受振后产生的角度偏移。该模型重点表达镜筒、过渡连接和多边形镜片之间的空间关系，适合用于光学检测设备的布局校核、安装支架设计、光路干涉检查以及外观方案评审，能够帮助结构设计人员在整机阶段直观判断探头外形、视场范围和安装边界之间的匹配情况。
