Y轴行程限位微动触发支座结构

　　这套结构的核心作用是在直线运动模组走到Y向预设边界时，通过运动部件触碰微动开关的摆臂，把机械位置转化为电信号，送给控制系统完成减速、停止或者回零判定。现场调试时，限位点不能只靠伺服编码器的软坐标兜底，一旦丢步、撞块松动或者程序坐标偏移，硬限位的通断信号就是最后一道物理保护，所以这类支座在自动化工作站、小型输送线、推拉机构和实验台架里用得很普遍。

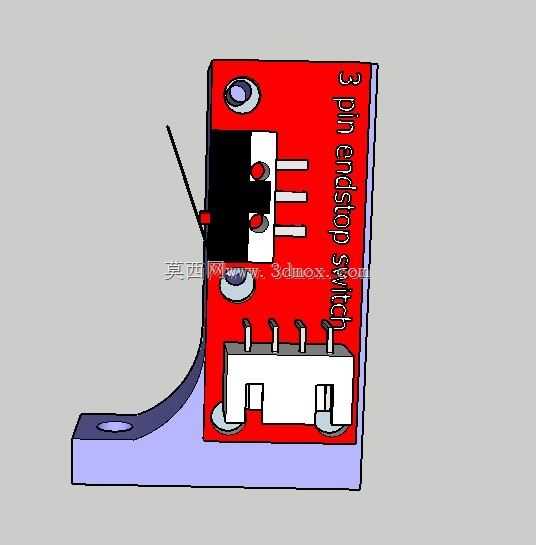

　　支座本体采用带弯折过渡的板件形态，一端留出平整安装面承托红色开关基板，另一端延伸出带圆孔的固定耳，圆孔用于穿入螺钉把整个组件锁在设备框架上。弯折区域没有做成尖锐直角，而是保留圆弧过渡，这样在薄板受力时可以降低应力集中，开关被反复按压的过程中，支座不容易在折弯根部出现裂纹。底部紫色实体部分对应实际加工中的折弯板或铣削垫块，厚度方向要兼顾刚性和安装空间：太薄会在触发瞬间产生弹性退让，导致开关动作点漂移；太厚则会挤占运动轴旁边的走线和维护空间。

　　红色基板上布置的是常见三脚微动开关，黑色本体内部包含弹簧片、动触点和静触点，侧面伸出的灰色摆臂为被触发部位。运动件沿Y向靠近时，先接触摆臂，摆臂转过一小段角度后内部触点快速翻转，输出阶跃信号。开关顶部白色部分为按压式辅助触发结构，即使侧向摆臂调整不便，也可通过上方压块实现垂直方向触发。基板上的白色圆孔用于开关自身固定，孔位与开关安装脚匹配，装配时可在螺钉下增加小垫圈，避免长期振动后松动。

　　设计这类限位组件时，先要确定触发方向和有效行程。微动开关存在预行程、动作行程和过行程三个阶段：撞块刚碰到摆臂属于预行程，触点翻转位于动作行程，撞块继续越过动作点后必须留有过行程余量，不能让摆臂被硬顶到极限。若过行程不足，重复定位误差或机构惯性冲击可能直接压坏开关壳体；若余量过大，又会使撞块与支座之间发生干涉。比较稳妥的做法是在三维布局中把运动件的正常停止位、硬限位触发位和机械死挡位置依次拉开，让开关信号先触发，机构再由程序制动，最后才由机械挡块承担极端碰撞。

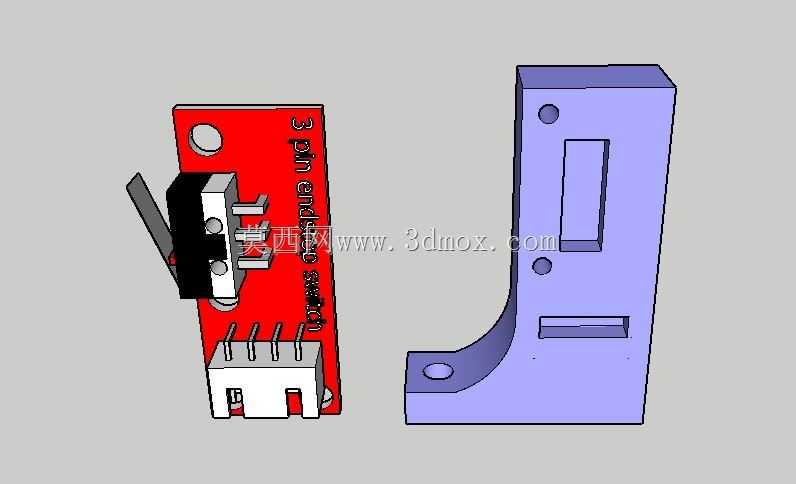

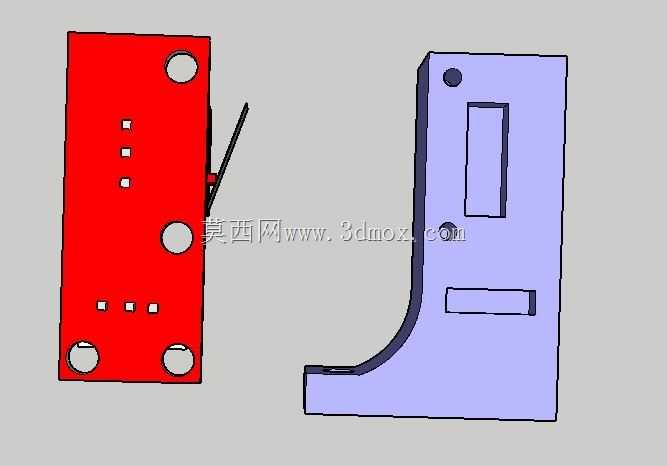

　　安装边界方面，固定耳上的圆孔中心到开关触发面的距离决定了限位位置的可调范围。实际机架上常在固定侧加工长圆孔，使支座能够沿触发方向微调，补偿装配误差。支座底面应与安装基准贴合，若框架表面是焊接件且平面度较差，需要增加垫块或选用铣削面固定，否则螺钉锁紧后支架会扭曲，开关摆臂的空间角度随之改变。红色基板与紫色支座之间的叠层关系也要在建模时体现出来，不能只画外观：两层之间的连接孔、螺钉头容纳空间以及开关引脚下方的避让区，都会影响实物装配。

　　从电气适配角度看，三脚微动开关通常包含公共端、常开端和常闭端。安全限位回路更倾向使用常闭触点，因为电缆断线时回路会失电，系统可直接判定为异常；而回零信号可根据控制器输入习惯选用常开。模型中开关后侧的引脚位置清晰，便于后续绘制接线走线，引脚旁边要预留插头和导线弯曲半径，避免运动部件拖链经过时磨线。

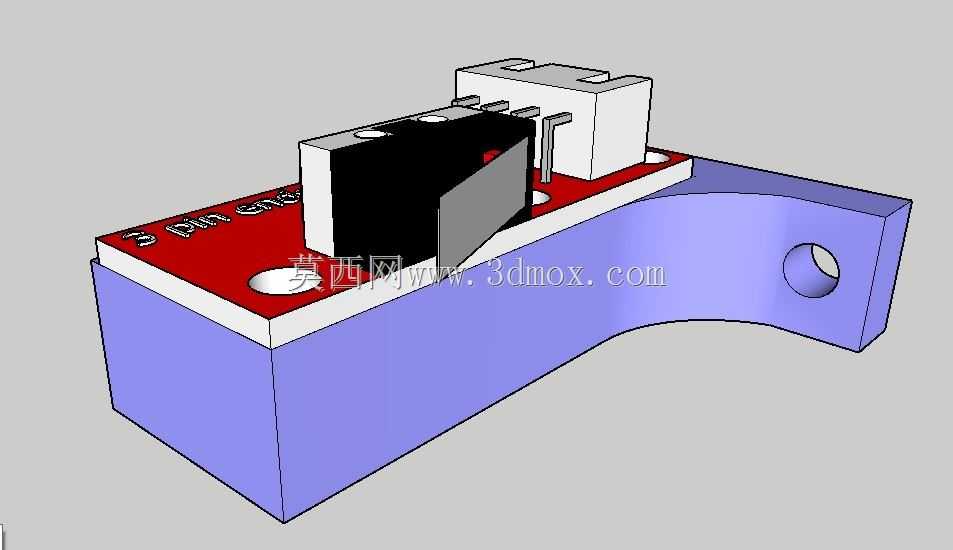

　　结构外形上，支座从开关安装区向固定耳逐渐收窄并弯曲，既让触发点尽量靠近运动轨迹，又把固定螺钉转移到框架外侧便于操作。红色板件的边缘与黑色开关本体之间保留了少量间隙，方便拆装开关时放入螺丝刀。摆臂的角度不能与运动方向平行，应让撞块以顺滑扫过的方式压下，减少冲击噪声和磨损。若设备速度较高，还可在撞块接触侧增加聚氨酯缓冲片，让触发过程更平稳。

　　三维建模时需要重点检查几个干涉位置：一是运动件最大越程时是否会碰到黑色开关壳体；二是固定螺钉装入耳部圆孔后，螺母或扳手空间是否被折弯边挡住；三是开关引脚接线后，插头是否超出支座外轮廓；四是支座固定后，摆臂最低点是否与床身或拖链发生摩擦。把这些边界在装配体里用极限位置逐一核对，比单纯按照样本尺寸摆放更能反映现场使用状态。

　　该结构并不承担大载荷制动，而是提供位置检测和信号联锁，因此设计重点在于触发可靠、装调方便、重复精度稳定。支座的折弯刚性、开关摆臂的压下量、固定孔的微调量以及撞块接触面的形状，共同决定了限位功能是否稳定。对于需要在Y向设置原点、上下限或安全停止位的小型设备，这种把微动开关、安装基板和折弯支架集成在一起的方案，结构简单、成本低、更换方便，也便于在不同机架上按实际边界进行派生设计。
