单轴振镜式电流扫描反射镜结构

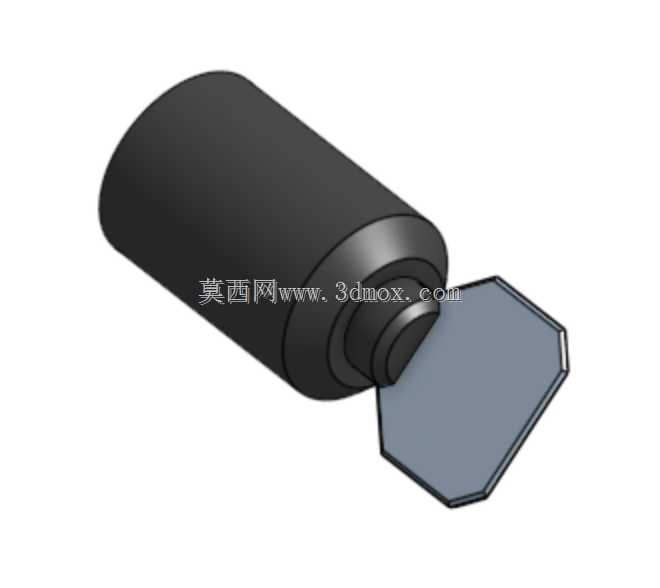

　　这套单轴电流扫描小镜的三维结构，面向激光光路偏转、光束指向调节与成像光路折转这类典型场景。在激光打标、显微成像、光学检测、小型投影以及实验平台搭建中，经常需要让一束光在一个方向上快速改变角度；与多轴二维振镜相比，单轴结构只承担一个旋转自由度，机械链路更短，转动惯量更容易控制，镜座、反射片和驱动段之间的配合关系也更直观。模型将圆柱状主体、前端轴颈以及独立的多边形反射镜片分开表达，能够清楚看到镜片并非与壳体做成一体，而是通过贴合面安装在转动输出端，这种处理方式符合实际光学装调逻辑：反射面材料、镀膜和平面度要求与支撑结构不同，分开建模有利于后续替换镜片、调整胶接面或校核干涉。

　　从设备用途看，该部件的核心不是承载较大的机械载荷，而是在有限空间内完成小角度、高频次的角度响应。圆柱主体可理解为驱动与支撑部分的外轮廓，内部通常布置磁路、线圈、回位或定位结构；外部圆柱面在整机中既可作为装入套筒的基准，也可通过夹持块、压块或支座固定。前端较细的轴颈用于连接镜座或直接形成摆动输出，反射镜片靠近轴端布置，使光作用点尽量接近旋转轴线，减少镜片在摆动过程中产生的不必要平移。对结构设计人员来说，这一边界非常关键：若镜片离转轴过远，同样角位移会带来更大的镜面位置偏移，光路计算中就要额外补偿位移量；若镜片过大，转动惯量上升，响应速度和稳定时间都会受到影响。

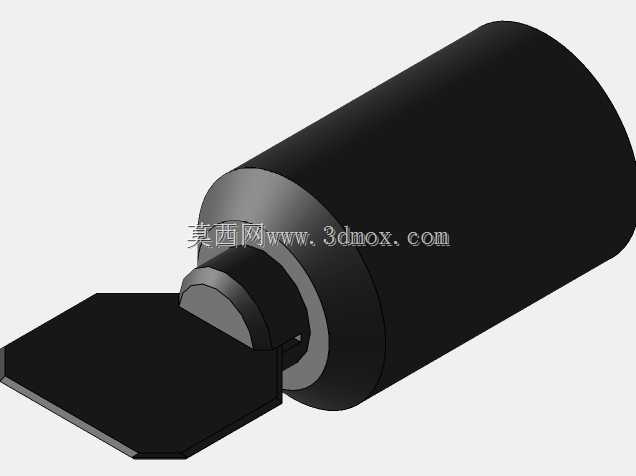

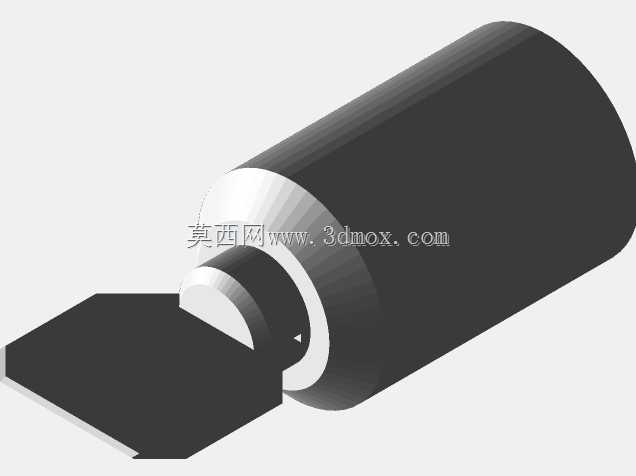

　　外形上，反射片采用近似八边形的平板轮廓，而非简单圆形。这种轮廓在光学件中并不少见，它可以在有效通光口径接近圆形的同时，削去多余边角，降低镜片质量和外缘碰撞概率。多边形直边还能提供装配识别方向，便于在点胶、压片或压板固定时确定镜面朝向。建模时将镜片厚度单独保留，能够用于检查光路最低净空：镜片摆动到极限角时，后缘不能碰到壳体端面，侧边不能与附近的激光入口、探测器边框或压紧螺钉发生干涉。圆柱主体端面到镜片中心的距离、轴颈伸出长度以及镜片对角尺寸，共同决定了安装腔的最小宽度和前后预留量。

　　设计思路上，单轴电流小镜强调“轻负载、高刚性、短链路”。反射镜本身要薄而平，但支撑点不能让镜面产生明显变形；连接轴颈要保证镜片法线与转轴的空间关系，避免装配后出现俯仰错位。圆柱外壳则需要提供稳定的安装基准，外径若作为配合面使用，圆度和同轴度会影响镜片零位；若采用侧面夹持，夹持力应避开内部敏感区域，并在支座上设置对称受力面，以免壳体受压后引起轴系摩擦。实际选型时，工程师通常会先根据光束直径确定反射镜有效口径，再根据目标扫描角度计算镜片边缘扫掠范围，最后把驱动主体直径、长度和接线方向纳入整机布局。

　　在光路集成中，这类小镜常安装在激光器输出口、成像传感器前方或透镜组之间。入射光以一定角度打到反射面，随镜片转角变化，反射光按两倍关系改变传播方向，因此结构周边不仅要留出镜片自身旋转空间，还要给入射光束和反射光束保留通道。模型中镜片与主体分离的形态，便于在三维装配里进行光线方向示意、防护罩设计和线束避让检查。对于教学或方案验证阶段，该结构可以帮助设计者理解单轴扫描件的基本组成：主体提供驱动和安装基准，轴端传递角度，反射片完成光路折转，外部支架则负责把圆柱段固定到基板或光机平台上。

　　从安装边界看，圆柱段适合沿轴向装入紧凑型腔室，也可横向固定在光学底板上；镜片侧应面向光路开放区域，后端则预留驱动连接或尾部检测空间。若设备中存在多个振镜，相邻镜片的摆角范围必须一起校核，防止一片镜子扫到另一片镜座。若用于成像系统，还需关注镜片边缘在视场中的遮挡，多边形轮廓虽然节省空间，但极端角度下直边可能切入光束截面。通过三维模型提前确认主体外径、轴颈高度、镜片厚度和多边形对角尺寸，可以把光机结构的装配干涉、光路遮挡和维护拆卸问题在设计阶段暴露出来，而不是等到实物装调时再靠修磨垫片解决。
