家酿逆流冷却器配套固定支撑框架

　　这套支撑框架的开发初衷，来自家酿啤酒实操环节里一个非常具体的痛点：小型橡胶/铜质逆流式冷水机在麦汁冷却工序中，没有合适的定位载体，要么直接搭在发酵桶边缘容易滑落，要么软管拖拽时连带冷水机移位，进出水管路反复弯折，冷却过程中操作人员还需要腾出手扶稳设备，操作连贯性很差。框架的核心使用场景，就是直接架在冲泡壶、发酵桶这类标准家酿容器的顶部开口位置，整套冷水机可以完全锁定在框架围合的空间内，冷却作业时不需要额外手扶，管路走向也能顺着框架侧边的卡位自然排布，不会出现软管打折、水流受阻的问题。

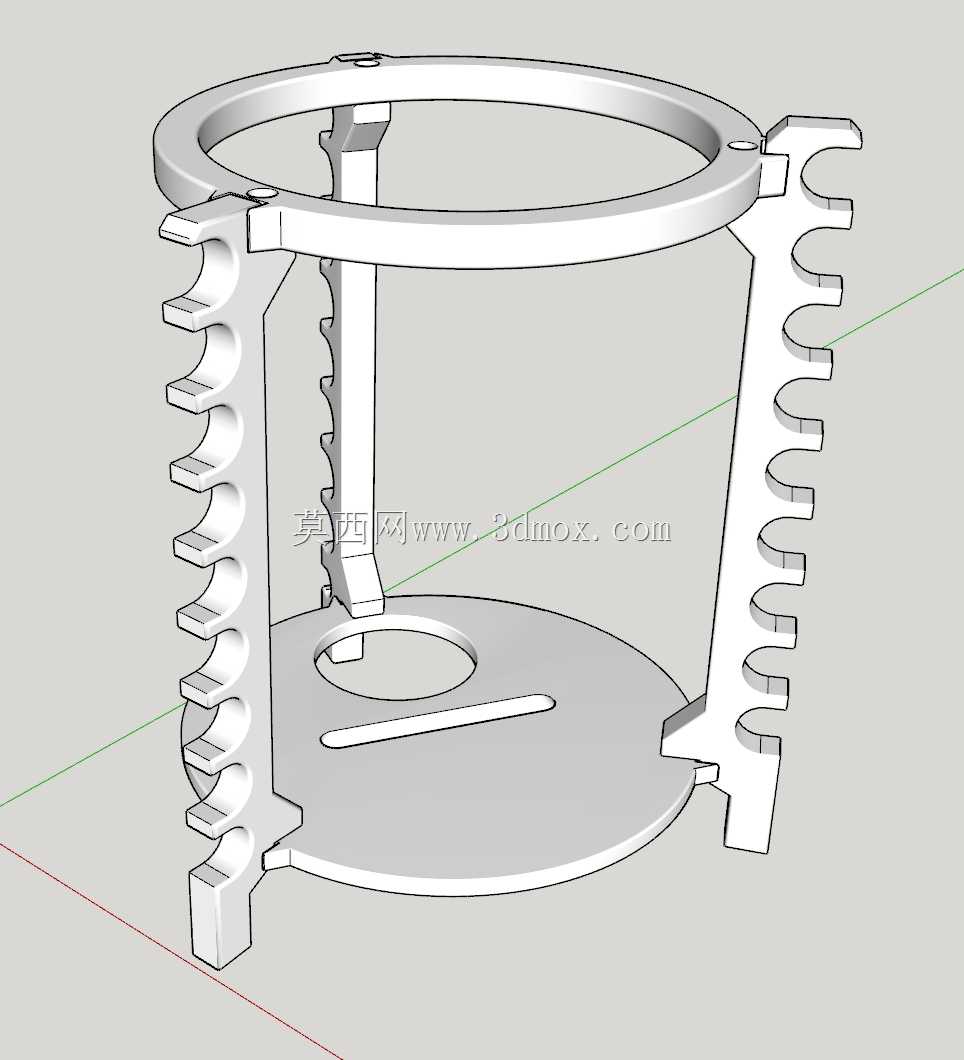

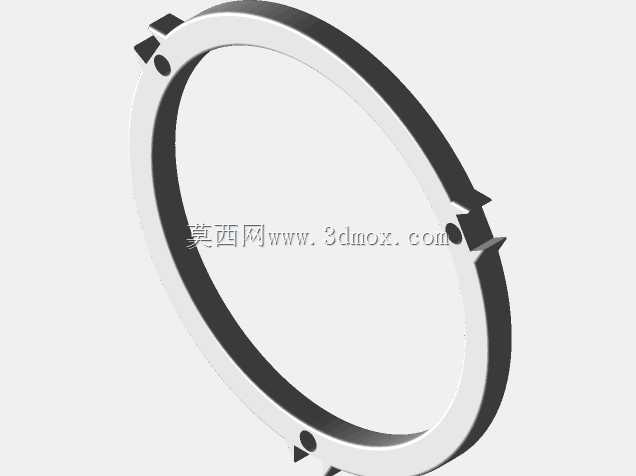

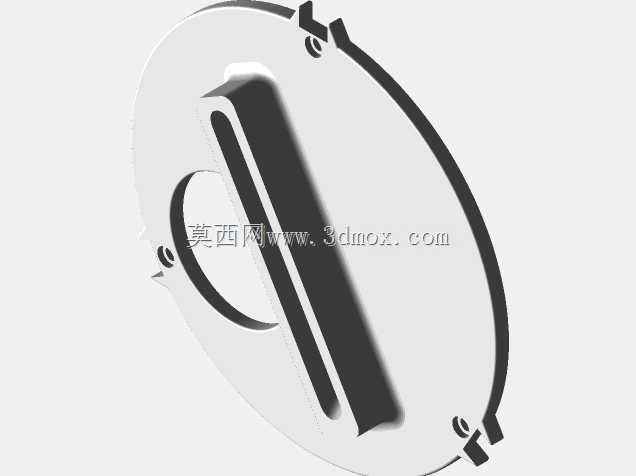

　　从结构布局来看，框架采用上下环形支撑+三根均布支腿的开放式构型，没有做全封闭围板，最直接的考量是作业结束后，冷水机连同连接的软管不需要完全拆解盘绕，顶部环特意保留了开口缺口，闲置时可以直接把软管顺着缺口卡在环体上，连带冷水机整体收纳在框架内部，下次使用时不需要重新梳理管路、对接快接接头，大幅减少家酿前后的准备和收尾工作量。底部承托板没有做成整面封板，而是在中心预留了大尺寸通孔，这个孔位的尺寸经过匹配，刚好可以穿过1.5英寸规格的三夹配件，麦汁管路、冷却水管路可以直接从底孔穿入对接冷水机，不需要在框架侧面额外开大孔走管，管路的转弯角度更小，流阻损失也更低。

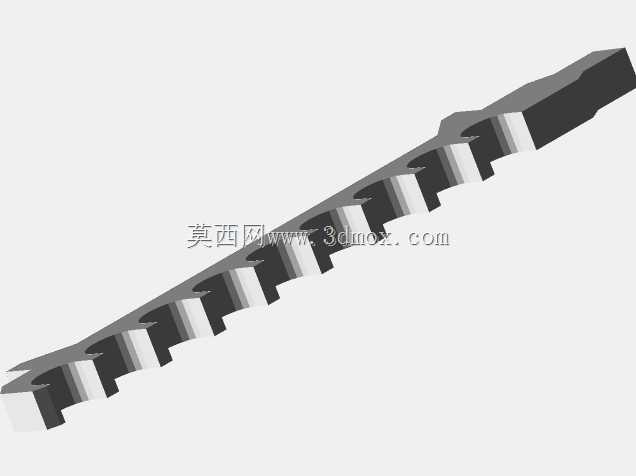

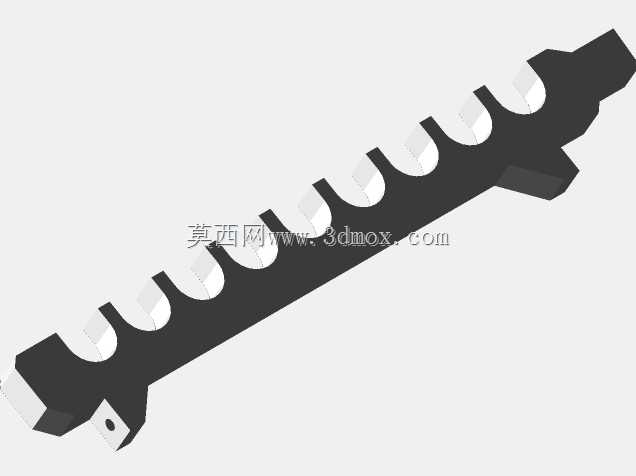

　　支腿的结构设计是整个框架受力和适配性的核心，三根支腿沿圆周120度均布，每条支腿外侧都加工了连续的锯齿形卡位槽，这些槽位不是装饰结构，一方面可以根据不同桶口的直径，把支腿卡在桶口边缘的不同位置，适配不同容量的家酿桶，小到5加仑发酵桶、大到大容量冲泡壶都可以稳定架装；另一方面锯齿槽也可以作为软管的临时卡位，冷却时进出水管可以卡在槽位里，避免管路因为水压摆动滑脱。支腿底部做了外翻的平贴脚，增大和桶顶面的接触面积，不会因为局部压强过大刮花塑料桶面，架装后整体的重心落在桶口中心范围内，即使冷水机充满水、加上管路内的流体重量，整体也不会出现侧翻。

　　针对3D打印的工艺特性，结构上做了对应的适配优化：框架不同部位的受热工况差异很大，底座和顶部环体距离高温麦汁的位置更远，工作温度通常不超过40摄氏度，选用普通PLA材料打印就可以满足强度要求；但三根支腿靠近冷却器的换热段，逆流冷却时冷水机外壳虽然通冷水降温，但临近麦汁入口的段温度会更高，长期使用如果用PLA容易出现受热软化变形，因此支腿部分建议选用PETG或者ABS材料打印，耐温阈值更高，长期承重不会蠕变。打印工艺参数上，层厚控制在0.25毫米即可兼顾表面质量和打印效率，外壁壁厚设置为4毫米也就是至少3层打印壁线，填充率给到30%，这种参数下框架的整体刚性足够，承托满载冷水机的时候不会出现环体变形、支腿外张的问题；打印支腿悬挑的锯齿结构时，不需要全支撑，只需要在悬挑边缘加少量边缘支撑或者木筏基底，就可以避免锯齿位置翘曲，打印完成后去除支撑的工作量很小。

　　安装紧固件的选型也做了明确匹配，整套框架组装只需要6件#10×0.5英寸的内六角螺钉，对应公制规格就是M5×12毫米的机螺钉，配合橡胶脚垫——也就是常规三脚架、家具用的防滑脚套，脚垫的安装螺纹规格为1/4英寸或者6毫米，螺钉拧入脚垫的最大螺纹长度控制在0.75英寸，不会出现螺钉过长顶穿脚垫、或者拧入深度不足松脱的问题。实际装配时，三根支腿先和底部承托板对位锁付，再扣合顶部环体锁紧螺钉，最后在支腿底端套上橡胶脚垫，架在桶口上时橡胶脚垫可以起到防滑、缓冲的作用，即使台面有轻微震动，框架也不会和桶口发生硬摩擦移位。

　　从安装边界来看，框架的整体外径按照常规家酿桶的顶部开口尺寸设计，支腿展开后的最大跨度不会超过标准10加仑桶的桶口外径，顶部环的内圈净空足够容纳常见的小型逆流冷却器盘管，底部承托板的外沿和桶口顶面的搭接宽度超过15毫米，架装后不会出现局部压空。中心底孔的直径大于1.5英寸三夹接头的外径，接头穿入后周围留有足够的间隙，不会和板体发生干涉，操作时锁紧三夹卡箍也有足够的手部操作空间。侧边的锯齿卡位从支腿底部一直延伸到靠近顶环的位置，不同高度的软管都可以找到合适的卡位固定，不需要额外扎带捆绑。整套结构没有复杂的异形曲面，所有壁厚都保持均匀，打印过程中不会出现局部积料、冷却不均导致的变形，不管是家用桌面级3D打印设备还是小型工坊的打印设备，都可以顺利成型，组装完成后不需要二次粘接，靠螺钉锁付就可以达到足够的结构强度，后续如果某根支腿损坏，也可以单独打印更换，不需要整体报废。
