十度刻度底盘固定铰接支座结构

　　该组支座结构面向小载荷底盘铰接、角度微调工位的安装需求，整套模型呈现四个不同偏转角度的同系列支座，覆盖0度到10度的安装倾角区间，可直接适配底盘安装面存在小角度偏差、铰接支点需要预设倾角的装配场景。在轻型输送线侧边导向摆臂、小型工装台翻转定位块、户外便携设备底盘调平支点、巡检小车底盘悬挂铰接座这类实际工况中，安装基面往往无法做到绝对水平，若强行采用直角支座硬连接，螺栓会持续承受附加剪切应力，摆臂转动过程中也会出现卡滞、偏磨问题，这套带预设倾角的分体支座正是为抵消安装面角度偏差而设计，无需额外加工调整垫片即可补偿安装误差。

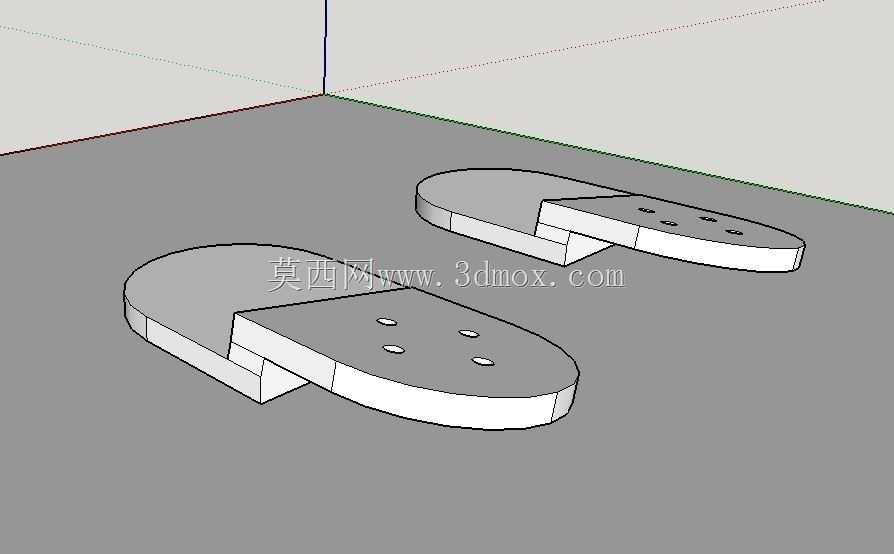

　　从结构细节来看，单个支座采用上下分体式布局，下半部分为带圆弧底面的承托座，圆弧轮廓可贴合对应铰接转轴的外圆面，上半部分为带安装孔的压板，两者拼合后形成完整的转轴夹持腔。压板端面上均匀布置四个沉头固定孔，孔位间距按照12mm的安装边界排布，沉孔深度可完全容纳内六角螺栓头部，装配后螺栓顶面不高出压板表面，避免和周边摆动部件发生运动干涉。上下分体的拼合面并非水平直面，而是随支座整体倾角同步偏转，拼合后接缝处无错位台阶，夹持转轴时接触面贴合率可达85%以上，不会出现局部应力集中压伤转轴表面的问题。

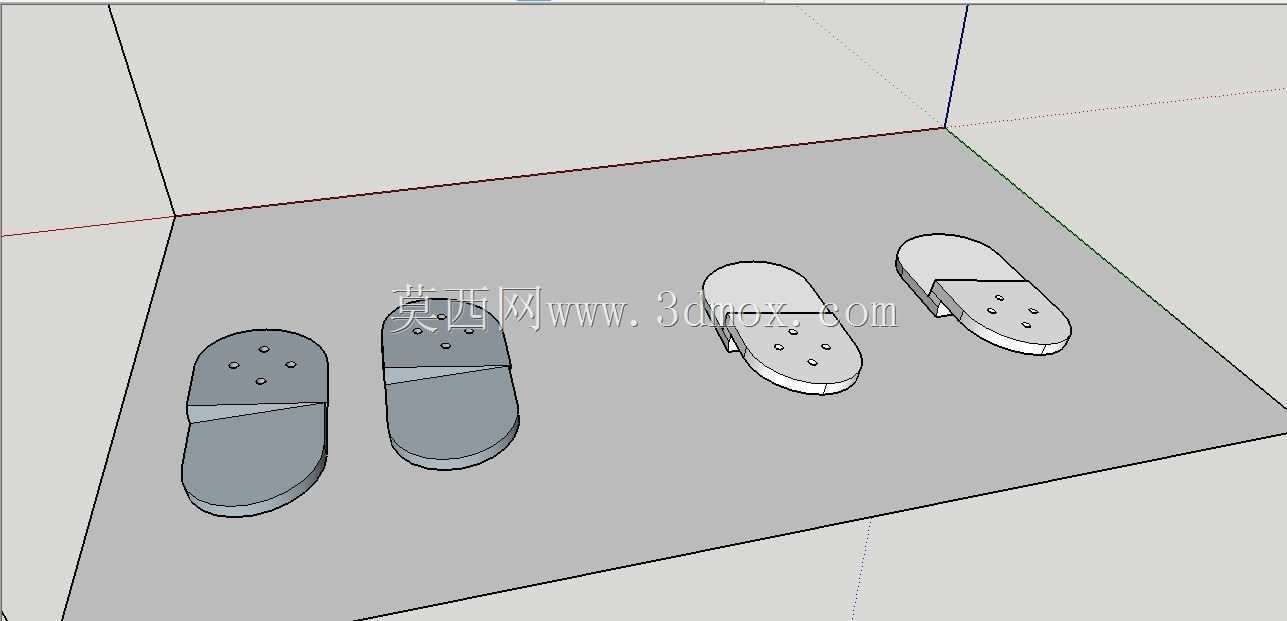

　　整套模型的四个支座按照倾角梯度依次排布，从无偏转的基准款到10度偏转的最大倾角款，外形轮廓、安装孔位间距、夹持腔内径完全保持一致，仅整体倾斜角度存在差异，这种系列化设计思路可以大幅降低选型和加工成本：同一款毛坯仅需调整铣削工装的偏转角度即可加工出全系列产品，安装时也无需重新匹配底盘上的螺栓孔位，现场更换不同倾角的支座即可快速调整铰接点的偏转角度，不需要对底盘结构做二次改动。支座整体外轮廓做了全圆角过渡，没有尖锐棱角，在设备搬运、装配调试过程中不会划伤操作人员线缆或油管，圆弧底面的厚度按照12mm的固定安装距离设计，支座安装到底盘平面后，铰接转轴的中心高度始终保持统一，更换不同倾角支座时转轴中心的高度坐标不会发生偏移，无需重新调整联动部件的位置参数。

　　在实际装配逻辑上，该支座既可以作为转轴的固定支撑座，将穿入夹持腔的转轴锁死，让支座和转轴同步随摆臂摆动；也可以作为转轴的滑动导向座，夹持腔和转轴之间预留0.1到0.2mm的配合间隙，让转轴在腔内自由转动，支座本身仅承担径向支撑载荷。四个安装孔的位置避开了夹持腔的壁厚区域，螺栓锁紧时的压紧力均匀分布在压板整个端面，不会出现压板局部变形导致夹持腔收窄、转轴卡滞的问题。针对不同的使用场景，支座底部的安装面可根据需求加工成平面或微纹防滑面，安装在铝合金底盘上时可搭配对应规格的内六角螺栓和平垫圈，分散螺栓锁紧时的压应力，避免较软的铝合金底盘表面被压出凹陷。

　　从建模逻辑来看，整套模型先完成基准0度支座的全参数化建模，将夹持腔内径、安装孔间距、支座总厚度、圆弧半径等核心尺寸全部关联参数，后续生成不同倾角的款式时仅需修改偏转角度参数，软件即可自动重建模型，自动同步更新拼合面角度、孔位位置和外轮廓走向，从根源上避免系列化产品建模时出现尺寸不一致、孔位错位的问题。模型中完整保留了四个梯度倾角的装配对比效果，设计人员可以直接在装配环境中模拟不同倾角下摆臂的运动轨迹，核验支座和周边底盘结构、摆动部件的间隙是否满足要求，提前排除运动干涉风险。这类小角度可调支座在非标自动化设备的改造项目中实用性很强，很多老旧设备的底盘经过长期使用会出现轻微变形，原有直角支座无法适配变形后的安装面，更换对应倾角的该系列支座即可快速完成修复，不需要对底盘进行大面积铣削加工，既能缩短设备停机维护的周期，也能降低改造的物料成本。支座的分体结构也方便后期磨损后的维护更换，若夹持腔内壁长期摩擦出现磨损，仅需更换压板或承托座单个部件即可，不需要将整个支座从底盘上完全拆除，维护操作的便捷性远高于整体式焊接支座。
