3D打印互锁链环柔性编织网垫结构

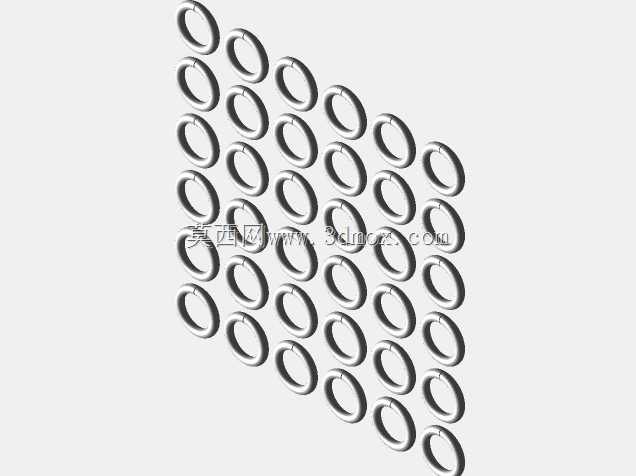

　　这套互锁链环结构面向小尺寸增材制造场景，单件链环外形控制在30mm、25mm、5mm的紧凑边界内，属于可连续铺展、逐环扣合的柔性连接单元。实际使用时，多个闭合环体按行列交错排布，相邻环之间通过穿插关系形成约束，既保留每个环体绕接触位置小幅转动的自由度，又让整片结构在平面内具备连续承载和随形贴合能力。它不同于刚性板件，也不同于整体浇注的软垫，链环之间没有额外销轴、卡扣或粘接层，依靠几何形状本身完成装配关系，适合在快速成型设备上直接验证柔性铺装、轻量化承托和异形面覆盖等方案。

　　从结构功能看，单个链环采用扁平环形轮廓，环体截面厚度统一，边缘过渡圆滑，目的是降低打印过程中的悬垂风险，并减少环与环相对转动时的卡滞。环孔尺寸与环宽之间留有明确间隙，使相邻链环在扣合后能够产生一定角度偏转；多环组合后，整片结构可以沿曲面铺放，也可以卷绕、折叠或局部提拉。该特性使其适用于工装表面的柔性防护层、实验平台的临时防滑铺垫、轻型物件的分隔承托，以及机械演示装置中的可动网状构件。在设备维护或教学验证中，这类结构还可用于说明链传动以外的环件互锁原理，帮助理解离散单元如何通过接触约束形成整体。

　　设计思路上，重点不在复杂曲面，而在环间间隙、壁厚一致性和排布规律。扁平环体的5mm厚度决定了它在Z向上的堆叠层数较少，成型时能够缩短单件制造周期；30mm与25mm的平面外轮廓则限定了环体的铺放面积，使成组排列后仍能适应常见桌面级成型平台。若将链环作为网垫使用，行列数量可根据承载区域增减，边缘环体不必设置额外安装孔，只需通过边界环与外部框架、扎带或压条配合即可固定。若用于包覆不规则表面，可在局部增加环体密度，让弯折区域拥有更多活动节点，避免整片材料在曲率变化处翘起。

　　安装边界方面，链环底部为近似平面接触，铺放在工作台、托盘或工装板上时，依靠环体下侧形成多条接触带，摩擦力足以限制轻型载荷下的整体滑移。需要竖向使用时，不能把单个链环视为高强度吊点，而应让载荷分散到多环接触区域，并在边缘设置连续压固结构。环体之间的活动间隙是柔性来源，也是设计校核重点：间隙过小，打印后容易因材料膨胀或表面粗糙度造成环件咬死；间隙过大，网垫展开后会出现明显错位，承载时局部环体翻转。工程建模时应围绕环宽、孔径、截面圆角和层厚方向的成型余量反复调整，使成品既能自由活动，又不会在铺装后产生过大空隙。

　　在实际选型中，这类链环更适合低载荷、可快速替换的场景。它可以作为设备台面的缓冲铺层，减少工件直接磕碰；也可以作为轻质隔板，让小件在周转过程中保持通风和分隔；在教学或展陈装置中，成组链环能够直观展示柔性阵列、互锁装配和增材制造一体化成型的特点。结构本身没有复杂内部流道或精密配合面，建模时应优先保证环体闭合、壁厚均匀和相邻实例的空间干涉检查，尤其是阵列后交错穿插的位置，需要逐环确认接触关系，避免在数字模型中看似分离、实体成型后却连成一体。
