正二十面体几何结构造型

　　正二十面体属于柏拉图立体中面数最多的正凸多面体，由二十个全等正三角形面、十二个顶点与三十条棱边构成，在几何教学演示、结构造型验证、增材制造样件、球面近似分块、装饰构件设计以及轻量化点阵结构研究中都有明确使用场景。实际工程里，这类规则多面体常被用作空间包络验证件：在设备布局阶段，可将其放置于传动部件、传感器安装位或防护壳体内部，检查多方向旋转后的最小干涉边界；在教学与展陈场景中，它能够直观呈现正三角形面之间的二面角关系、顶点汇聚规律以及球面内接几何特征；在三维打印工艺验证中，二十个朝向不同的三角面可同时检验悬垂角度、支撑布置、表面成型质量与后处理难度。

　　建模时先从几何约束入手，而不是直接堆叠实体。正二十面体的核心在于顶点分布具有高度对称性，相邻顶点距离一致，每个顶点均由五个正三角形面交汇形成。可先建立外接球参考，再依据对称关系确定十二个顶点位置，随后通过三点成面的方式连接相邻顶点，保证每个面均为等边三角形。面与面之间的二面角约为138.19°，这一角度在打印支撑判断和钣金折边类比分析中需要重点关注：若以实体样件进行增材制造，大部分三角面相对成型平台存在不同倾角，摆放方向会直接影响支撑数量与表面粗糙度；若将其作为抽象装饰结构或球面分块基础，则需要在棱边处保留均匀壁厚，避免尖角位置应力集中。

　　从结构特征看，该造型没有传统机械零件中的轴孔、键槽或安装法兰，但其边界条件仍然需要工程化处理。若作为实心展示件，外形可按外接球直径控制整体包络，所有顶点落在同一球面参考上，旋转任意对称方向后占用空间基本一致；若作为空心壳体，应在三角面内侧设置统一壁厚，并在棱线交汇处适当补厚，因为顶点和棱边是后处理打磨、装配触碰以及跌落受力时最容易出现缺陷的位置。对于需要拼接或吊挂的使用场景，可在某一顶点、面心或体心位置预留连接接口，但接口不能破坏外部二十个正三角形面的等边长关系；若用于点阵填充研究，则可把正二十面体作为单元体，在立方空间内阵列，观察单元接触方式、孔隙率和比表面积变化。

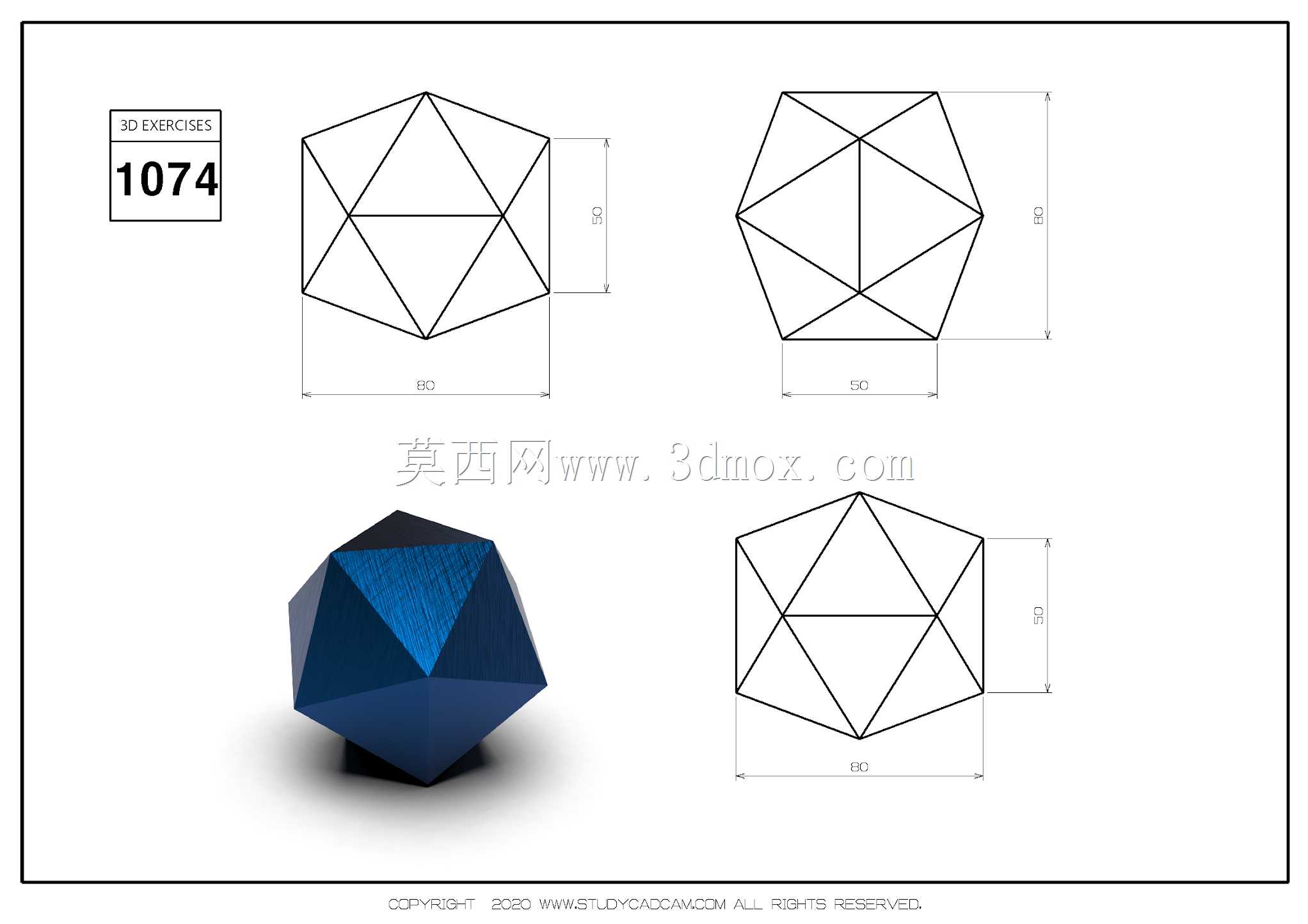

　　外形尺寸方面，设计人员通常先定义外接球半径或棱长，再由几何关系推导整体尺寸。棱长确定后，相邻顶点、面心到体心的距离以及最大旋转包络均可通过约束检查获得。安装边界不应只按静止状态下的外轮廓判断，还要考虑该多面体在展示台、夹具或透明罩内转动时顶点扫掠形成的球形空间。由于十二个顶点均为最外凸位置，防护壳体与模型之间的最小间隙应按顶点轨迹校核，而不是按平面面心距离估算。

　　在实际建模流程中，建议保留顶点、棱边、面心和体心等参考元素，便于后续派生不同结构。例如，将顶点沿径向切除可得到截角二十面体的基础形态，将三角面沿法向偏移可生成壳体，将棱边进行圆角处理可降低打印层纹和尖角崩损，将内部按体心对称挖空可减轻重量。对于机械结构从业者而言，这类模型的价值并不在于复杂装配关系，而在于它提供了一种规则、可验证、对称性强的空间几何基准：既可用于校核软件的曲面缝合、实体化和测量功能，也可作为工艺试验件评估不同成型方向下的表面质量、支撑策略与尺寸稳定性。

　　使用中还需注意三角面网格与实体几何的区别。用于渲染时，面片法线一致即可满足视觉要求；用于加工或打印时，则必须确保封闭流形、无重叠面、无自由边，壁厚满足最小成型极限。若后续要进行有限元分析，尖角顶点应根据工艺情况设置小圆角，否则网格局部应力结果容易失真。整体来看，正二十面体造型把数学对称性、空间包络校核和增材制造工艺要求结合在一起，既适合作为几何认知与建模训练对象，也能够在装饰结构、球面分块、点阵单元和设备空间验证中承担实际参考作用。
