工业设备手持操纵控制手柄结构

　　该操纵杆属于人机交互类手持操作部件，核心应用场景覆盖工业控制台、小型工程机械、实训教学设备、桌面模拟装置以及定制化操控终端，在需要人工直接施力完成方向指令、档位切换或动作触发的工位中承担操作输入端的角色。实际设备布局里，这类手柄通常安装在控制面板上方、操作座椅侧方或者便携控制盒顶面，操作者以手掌包覆顶部帽头、手指自然环握杆身，通过手腕小角度摆动或按压完成指令输入，相比平面按钮更符合长时间握持的施力习惯，也能在视线短暂离开面板时凭触感快速定位操作位置。

　　从功能特性来看，手柄顶部采用加宽的蘑菇状帽头，帽头上表面平缓外扩，边缘做圆润过渡，掌心压覆时接触面积充足，不会因为局部棱边造成压痕；帽头与杆身衔接处形成轻微台阶，可限制手掌在施力过程中向上滑脱。杆身并非等直径圆柱，而是从上至下逐渐向外扩张，下段形成饱满的锥形握持区，这种轮廓对应手掌虎口到指根的包裹曲线，手指收拢时能够贴合杆体曲面，正反向推拉、左右扳动时都能获得稳定摩擦力。底部扩大的基座一方面用于容纳内部铰接支点、复位弹簧或传感元件安装空间，另一方面为外部套装防尘套、固定锁紧螺母预留结构边界，使操作力能够顺畅传递到下方的电位器、霍尔元件或机械连杆机构。

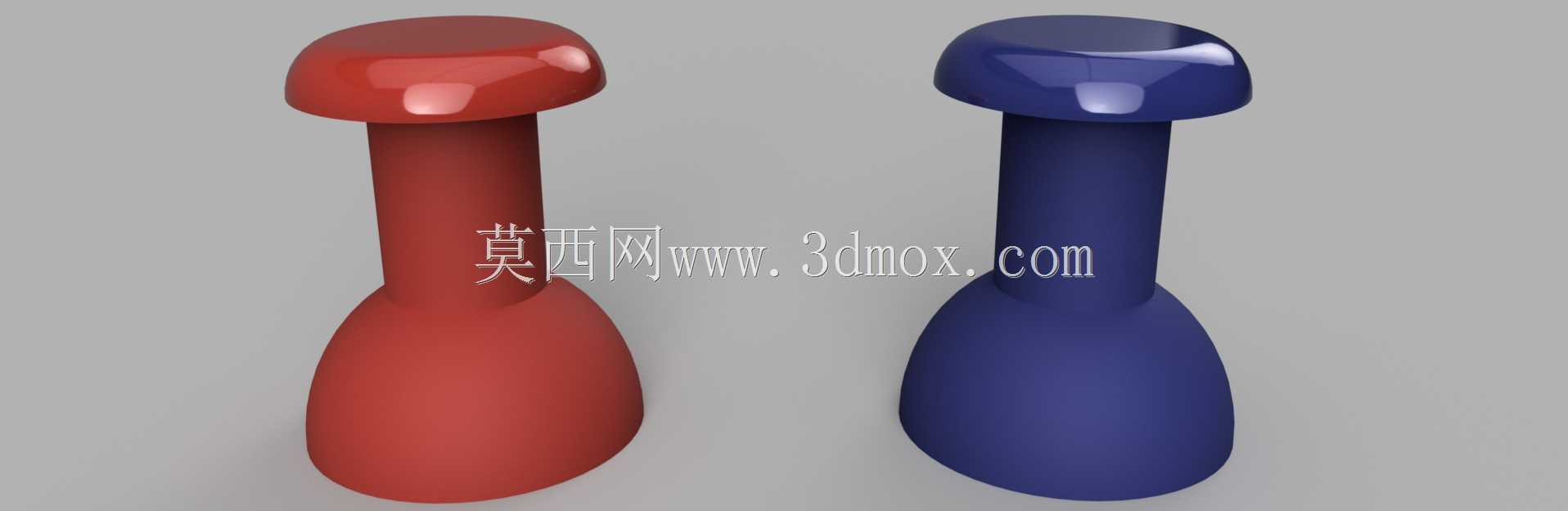

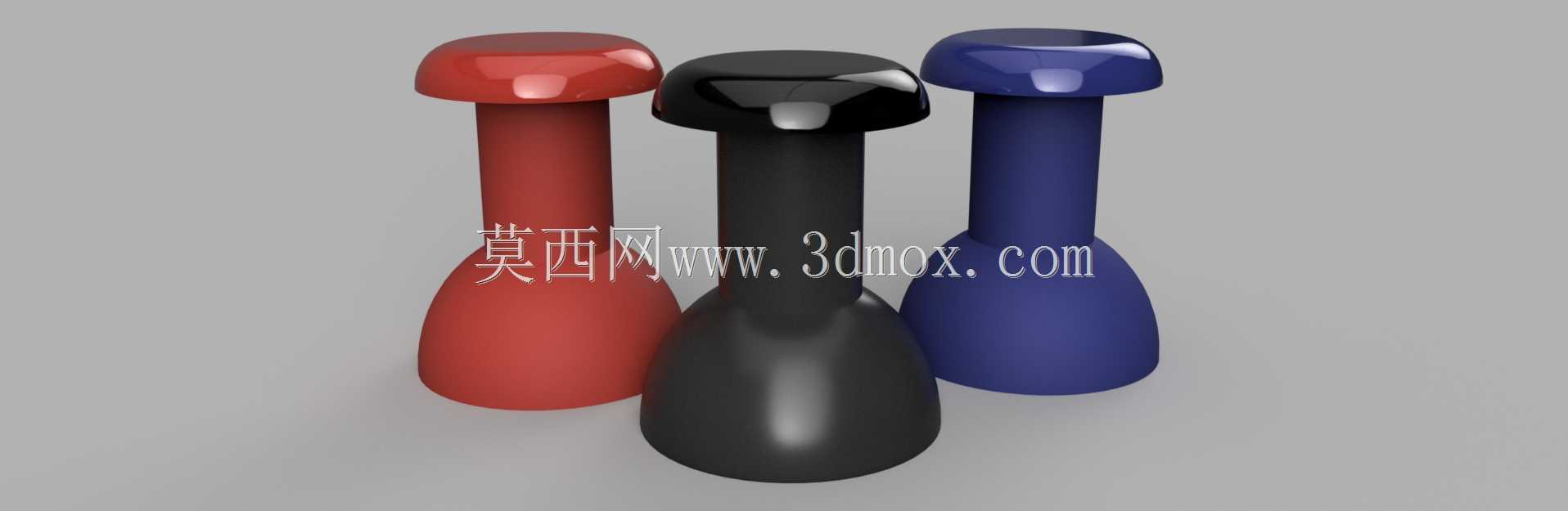

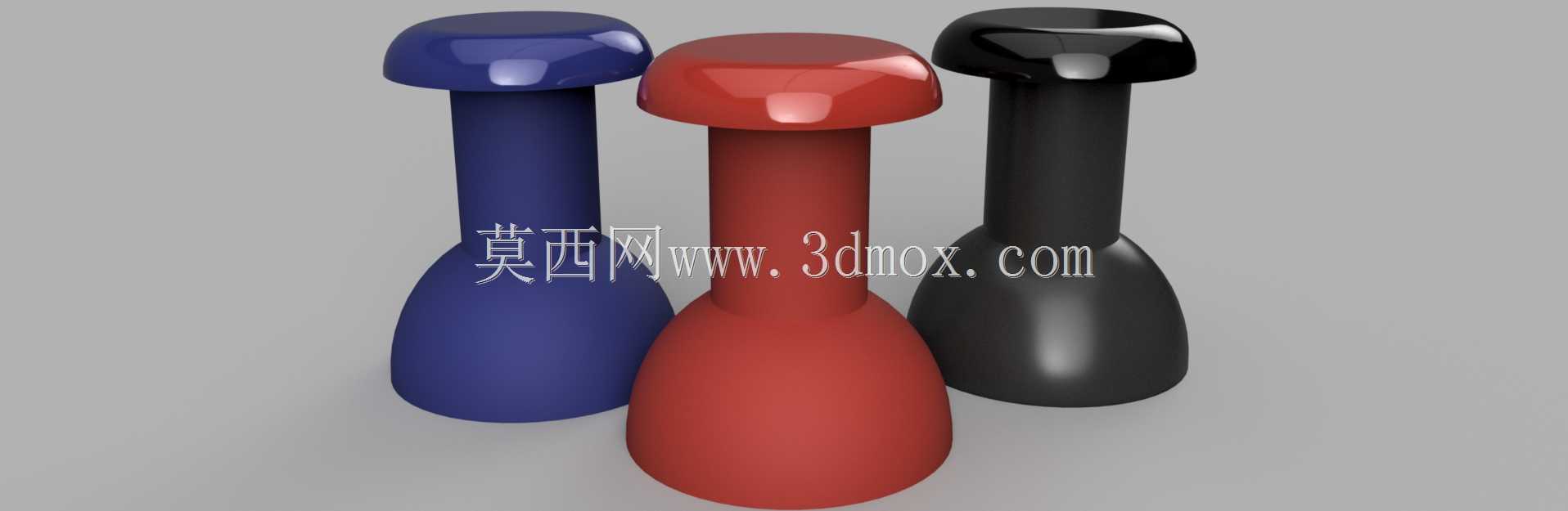

　　结构设计思路围绕握持可靠性与工艺可行性展开。外露部分整体采用连续回转曲面，没有深槽、薄壁尖角和侧向突出结构，曲面过渡光顺，既适合数控加工后的表面抛光，也适合通过增材制造一次性成型；三种外观配色对应不同设备识别需求，红色可用于紧急或高频操作位，黑色适合常规主控位，深蓝色可用于辅助功能或第二操作通道，在多手柄并列的控制台中能够通过颜色快速区分功能，降低误操作概率。外形尺寸方面，顶部帽头直径控制在掌心可完全覆盖的范围，杆身中段直径适配成人手指环握尺度，底部基座外径大于杆身，保证与面板安装孔配合后具有足够支撑面积；安装边界主要集中在底部中心轴线区域，下端需预留与转轴或传感器连接的柱段、螺纹段或卡扣位，周边留出扳手拧紧和防尘罩压装的空间，面板开孔应避开底部最大轮廓，保证扳动过程中基座边缘不与台面发生干涉。

　　建模时需重点保证回转体各段母线的连续性，帽头下沿、杆身锥度和底部圆弧过渡要控制曲率变化，避免出现应力集中的折线拐点；用于3D打印时可竖直摆放，以底部为成型基面，减少悬垂支撑对握持表面的影响；用于注塑小批量试制时，分型面沿最大轮廓周向设置，外表面无侧孔侧凹，可简化模具抽芯结构。装配关系上，手柄外部只承担握持和传力功能，内部元件根据实际选型确定，若采用非接触式传感方案，杆体下段可设计为中空结构以容纳磁钢和复位件；若采用机械连杆方案，则底部需保留足够壁厚传递扳动扭矩。整体结构简洁、识别性强，既能作为独立操作件完成控制指令输入，也可作为控制台人机工程设计中的外露功能件，与按钮、旋钮和指示灯共同构成完整的人工操作界面。
