北约口径全自动战术步枪结构

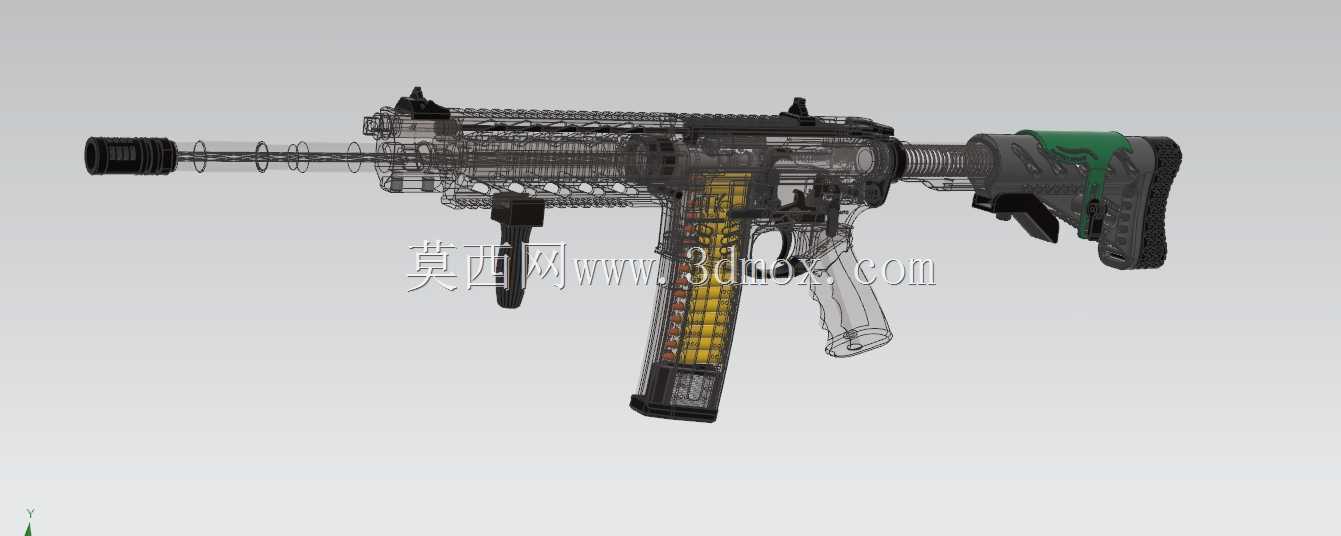

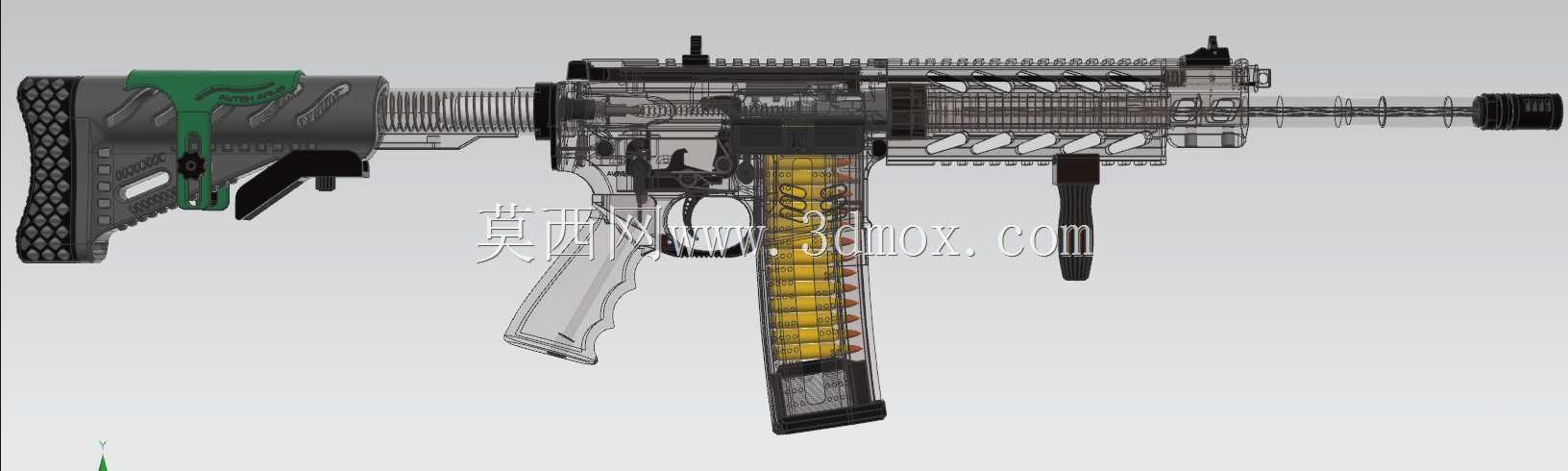

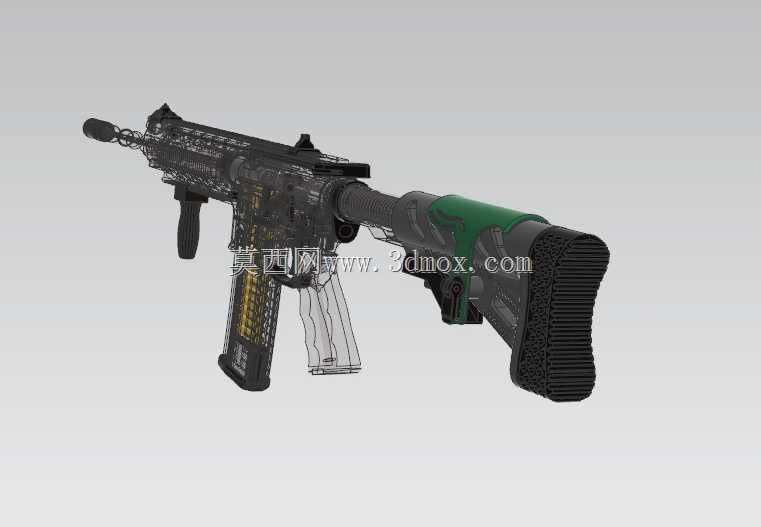

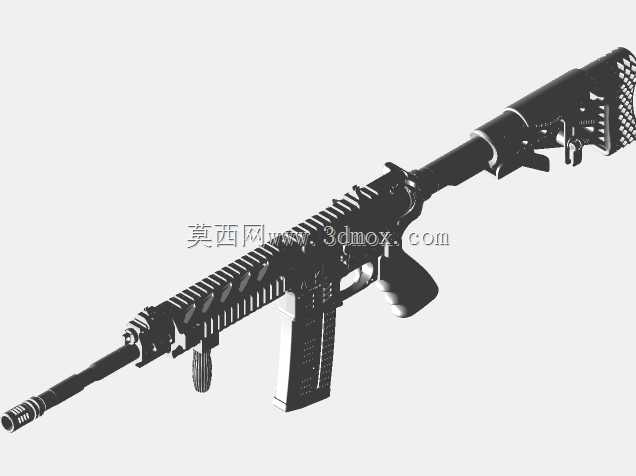

　　这套枪械三维结构以5.56×45北约制式自动步枪为还原对象，整体采用透明化剖切表达思路，将外部护木、机匣、枪托、弹匣与内部自动机、枪管组件、供弹路径、复进机构同时呈现，适合结构原理教学、战术附件适配校核、轻武器外形方案推演以及三维装配流程练习使用。模型没有把枪械当作单纯外观摆件处理，而是围绕自动循环过程中各部件的空间干涉、运动行程和装配边界展开，能够直观看到弹匣内弹药排列、抱弹口位置、进弹斜面、枪机框运动轴线以及枪管节套之间的对应关系。

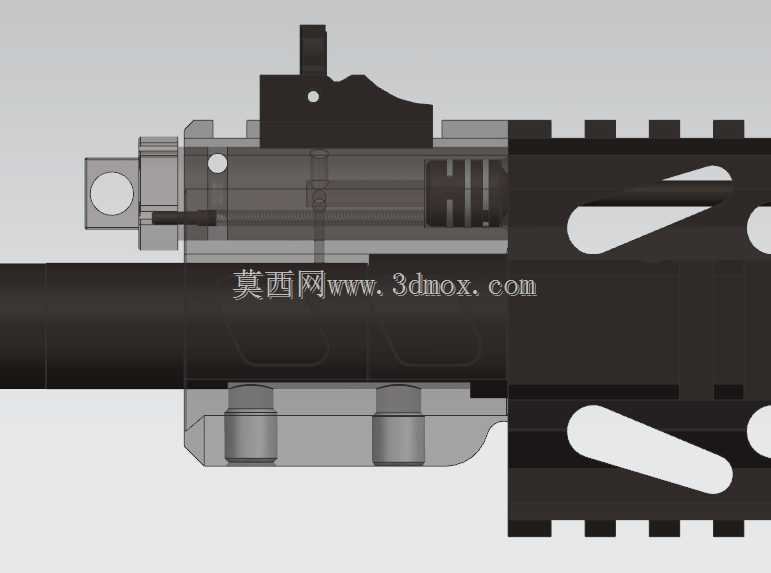

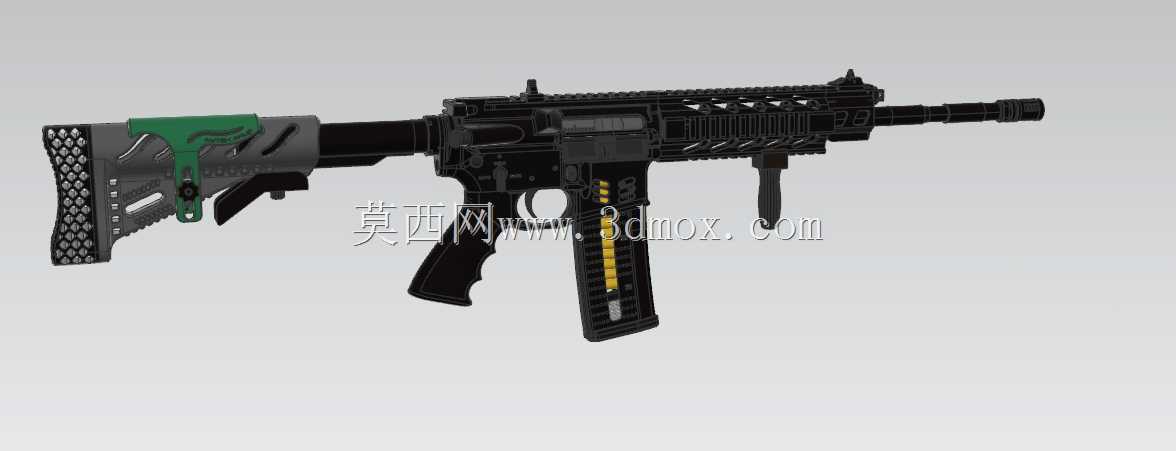

　　从总体布局看，该枪沿用AR平台的上下机匣分解思路，枪管轴线与枪托抵肩点尽量接近，有利于控制连发时的枪口上跳。护木区段保留了较长的战术附件安装面，顶部连续导轨可串联机械瞄具、光学瞄准镜和增倍镜，侧面与下方接口能够适配前握把、战术灯、激光指示器等附件。建模时护木内部留出枪管与导气组件的容纳空间，外壁加强筋既承担外观识别作用，也对应实际产品中提高抗弯刚度、控制重量的结构需求。枪口区域设置消焰器安装接口，螺纹段、定位台阶和外径变化均按装配关系表达，便于后续替换不同枪口装置时检查长度边界。

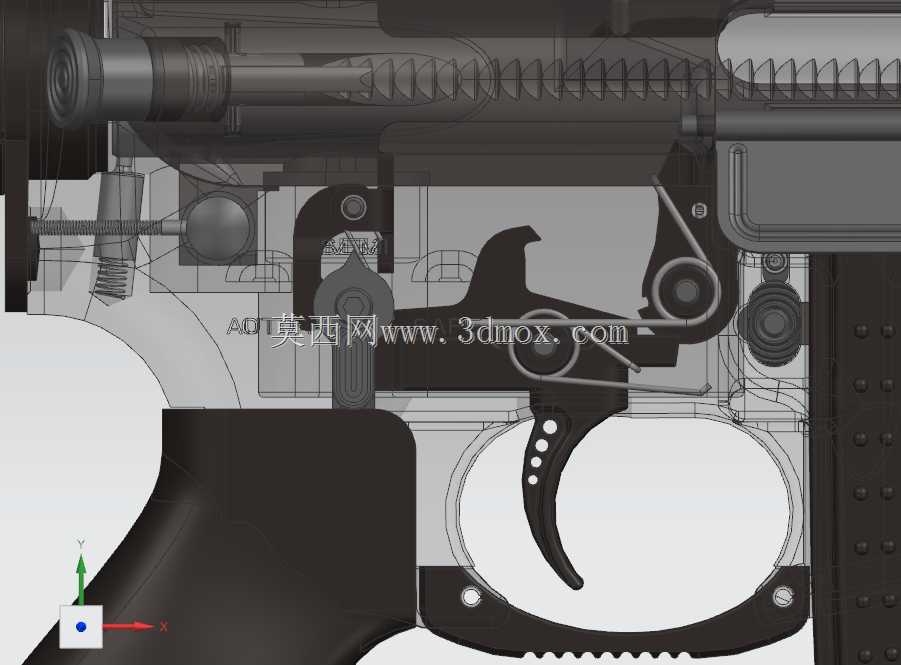

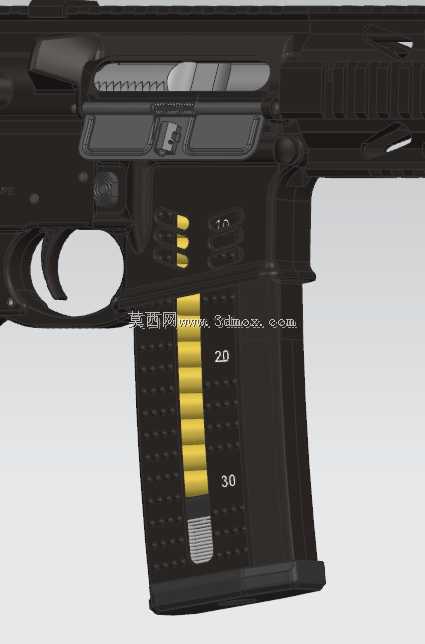

　　机匣部分是全枪结构最密集的区域。下机匣容纳发射机构、弹匣井、握把和快慢机位置，上机匣承担枪管节套、枪机导轨、抛壳窗和拉机柄通道的定位。透明视图中可以清楚看到枪机框沿机匣导轨前后运动，闭锁件与枪管节套之间的配合区域被单独留出，复进簧沿枪托方向延伸，使自动机后坐行程能够在紧凑外形下获得足够缓冲。弹匣采用可视化双排供弹表达，弹壳在弹匣内的堆叠弧度、托弹板上升路径以及最上方弹药与进弹口的角度关系都有体现。对于结构学习者而言，这一部分能够帮助理解供弹可靠性为何同时取决于弹匣弧度、抱弹口约束、枪机推弹面和机匣导引斜面，而不是单一零件尺寸。

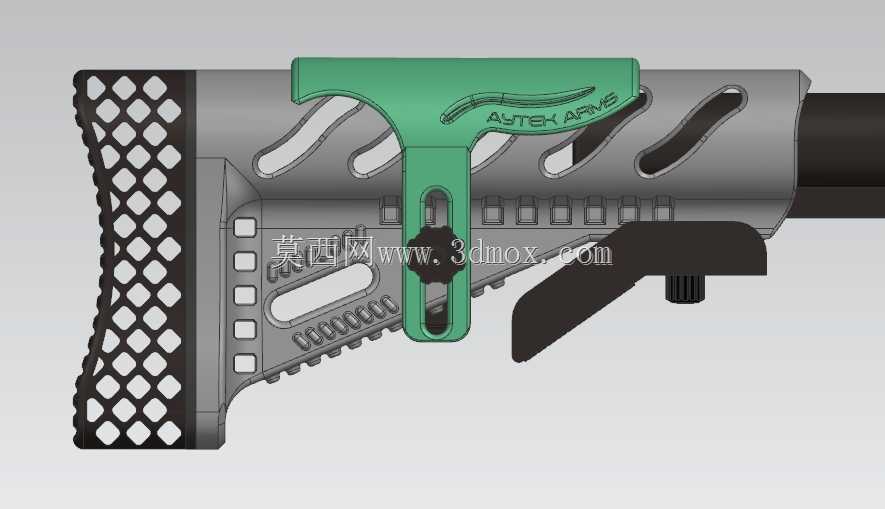

　　枪托区域采用伸缩式战术布局，缓冲管贯穿枪托内部，尾托与贴腮位置形成稳定抵肩界面。握把角度、扳机护圈、弹匣释放位置和快慢机区域按照人体操作习惯布置，建模时保留了手指可达范围和握持轮廓。前握把安装在护木下方，用于支撑非射击手并控制枪口指向；背带环、枪托底部限位和护木端部挡边则对应携行、操作和附件防脱需求。外观上的镂空与斜向纹理并非纯装饰，在工程设计中通常兼顾减重、排沙、握持防滑和成型工艺要求。

　　尺寸边界方面，全枪沿枪管轴线形成细长布局，前端枪口装置、护木、机匣、枪托依次串联，侧向最大轮廓主要由弹匣、握把、枪托和瞄准装置决定。高度方向上，弹匣从机匣下方插入并占据明显垂向空间，拆卸时需沿弹匣井直线运动，因此周边护木、握把和连接件不能侵入弹匣插拔锥面。垂直方向的瞄具安装会增加瞄准基线高度，选型时需要同时考虑贴腮量、眼罩距离和护木上方导轨连续性。宽度方向上，双侧操作件、附件灯线和侧面导轨都可能扩大外廓，装拆校核时应把枪机框后坐、弹匣装卸、扳机手指活动和维护分解空间一并纳入。

　　在实际应用场景中，这类结构模型可用于轻武器原理课程中的自动循环演示，帮助讲解闭锁、击发、退壳、供弹和复进之间的时序；也可用于影视道具、游戏资产和战术训练器材的前期外形评审，提前确认护木长度、瞄具叠加、枪托伸缩和附件干涉。若面向加工或3D成型，透明剖切件更适合作为展示样件，受力件则需重新区分材料、壁厚和热处理要求；尤其是枪管、闭锁件、击发机构等承载部位，不能直接按外观模型承受实装载荷。整体建模把外部战术扩展能力与内部自动机运动关系放在同一坐标系下表达，使设计人员在检查外形尺寸、安装接口和运动包络时，能够同时看到功能结构如何决定最终构型。
