黑框板材平光眼镜外观结构造型

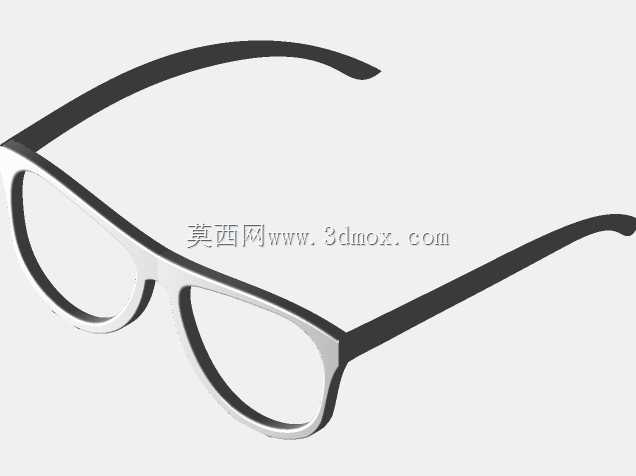

　　这套眼镜结构以日常佩戴的黑框平光眼镜为原型，整体由前框、左右镜片容纳区、镜腿、鼻梁过渡区和端部耳弯组成。前框采用连续闭合的环形轮廓，左右两个镜框通过中部鼻梁区域连成一体，框线在正面保持较窄的视觉宽度，侧面则向镜腿铰接位置逐渐加厚，使外观上保留轻薄感，同时给螺钉连接、铰链嵌入和后期装配留出实体空间。镜腿从镜框外侧向后延伸，前段较直，靠近耳部位置形成平缓下弯，末端收窄，符合头部侧面到耳后轮廓的贴合路径。

　　从实际用途看，这类结构既可作为普通平光镜、装饰镜的外观验证件，也可作为配镜镜框、展示道具或个性化佩戴产品的基础造型。模型重点不在复杂机构，而在人体佩戴边界、曲面连续性和零件之间的装配关系。前框需要包住镜片边缘，镜框内圈要形成稳定限位；镜腿需要在打开状态下提供侧向夹持力，在收拢状态下又不能与前框发生干涉。虽然图中展示的是简化外观件，但在工程化处理时，铰链位置通常需要预留金属铰链芯、螺钉孔或热熔柱空间，镜框内圈还需根据镜片厚度设置槽宽和倒角。

　　设计思路上，前框外轮廓采用略带圆角的矩形镜片形状，上缘线条较平直，下缘向鼻侧收拢，能够兼顾复古镜框的视觉特征和面部适配性。鼻梁区域没有单独突出的独立鼻托，而是依靠框体中部的弧形桥位贴近鼻梁，这种形式常见于板材镜框或一体式注塑镜框。若进入量产结构设计，需要在桥位背面增加鼻托垫安装位，或直接根据目标人群鼻高调整桥位弧度。框体边缘的厚薄变化不宜只按视觉效果拉伸，过薄会导致镜片压装后开裂，过厚则会增加正面重量并压迫鼻梁。

　　镜腿是佩戴稳定性的关键部分。其长度方向不能简单做成直线条，需沿头侧形态建立连续曲面：根部与镜框外侧连接，承担开合转动；中段贴靠颞侧，控制夹持宽度；后段向下弯曲，搭在耳后形成防滑约束。模型中镜腿截面为窄长形，上下面较宽、内外侧较薄，这样既能保证弯曲后的刚度，又能减少与皮肤接触的突兀感。端部耳弯的曲率应平滑过渡，若折角过急，佩戴时会压迫耳后；若弯度不足，低头或运动时镜架容易下滑。

　　外形边界方面，眼镜属于近距离贴合人体的产品，尺寸控制比一般机械外壳更敏感。前框总宽、单框宽度、鼻梁跨度、镜腿展开长度和耳弯下探量共同决定适配范围。前框总宽需要与头宽匹配，过宽会使镜腿外张不足、夹持松垮，过窄则会强制镜腿向外变形，铰链处长期受交变载荷。镜框内圈形状决定镜片裁切边界，设计时要保证光学中心区域不被框线遮挡，同时给镜片边缘保留足够承托。镜腿打开后，两侧根部的夹角应形成轻微预紧，而不是平行状态；收拢时镜腿需贴近前框背面，避免端部翘起造成包装尺寸增大。

　　建模处理时，前框和镜腿适合分别建立实体后再检查开合关系。框体曲面要注意左右对称，但与人体接触的鼻桥和耳弯不能只做机械镜像后的生硬拼接，应通过曲率连续检查消除折线。镜片区域可作为独立透明件处理，边缘与框槽之间保留装配间隙；若用于打印验证，可先将镜片做成简化实体，重点检查镜框内圈是否能承托镜片、镜腿转动时是否擦碰框边。铰链处是应力集中位置，圆角不能省略，螺钉孔周边也需要增加局部壁厚。

　　在应用场景上，该造型可用于眼镜产品外观评审、佩戴比例验证、展台陈列道具制作以及注塑件结构教学。对于结构设计人员来说，这类看似简单的日常产品实际涉及曲面造型、人体贴合、薄壁强度、铰接运动和装配间隙等多个工程要点。通过三维模型可以直观检查前框正面比例、镜腿侧向弧度、耳弯位置和整体厚薄分布，也能在后续细化时补充铰链、鼻托、镜片槽和防滑套等结构，使外观造型进一步转化为可加工、可装配、可佩戴的实际产品。
