可定制轴距轮距遥控越野底盘结构

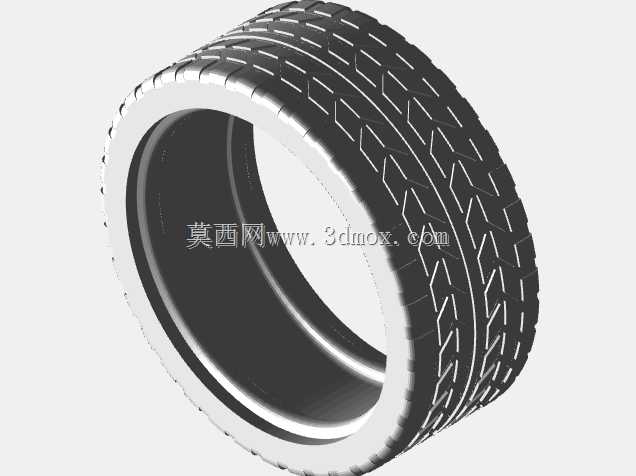

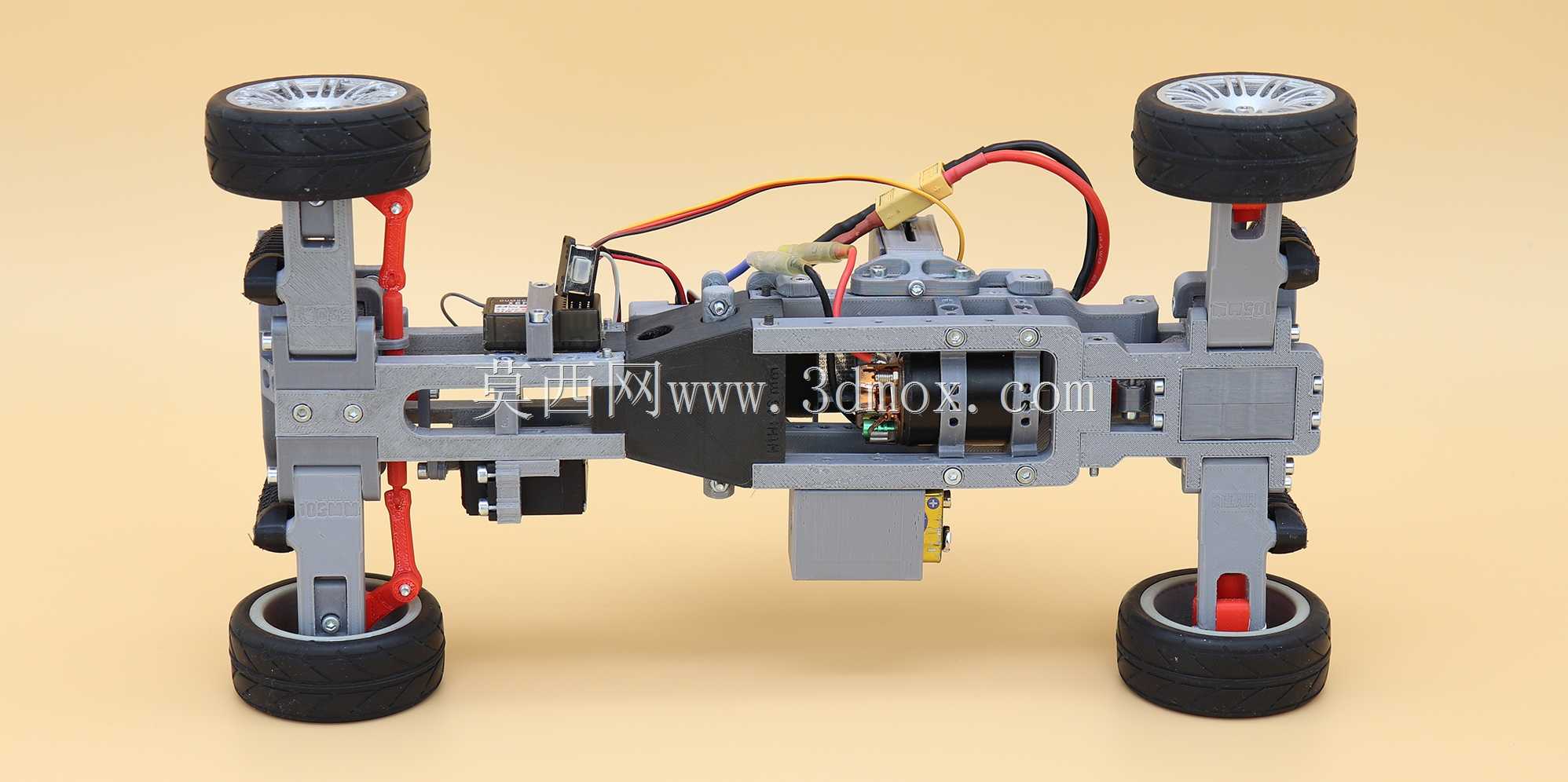

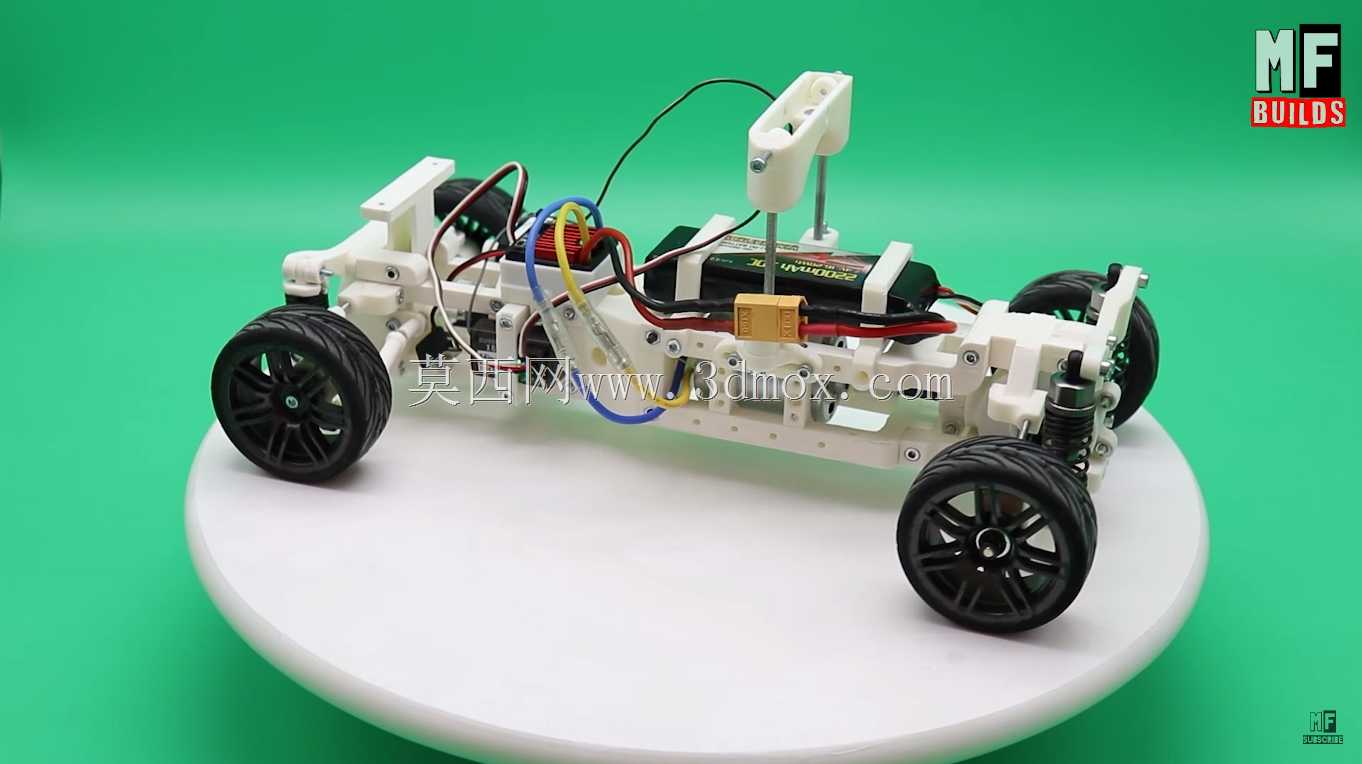

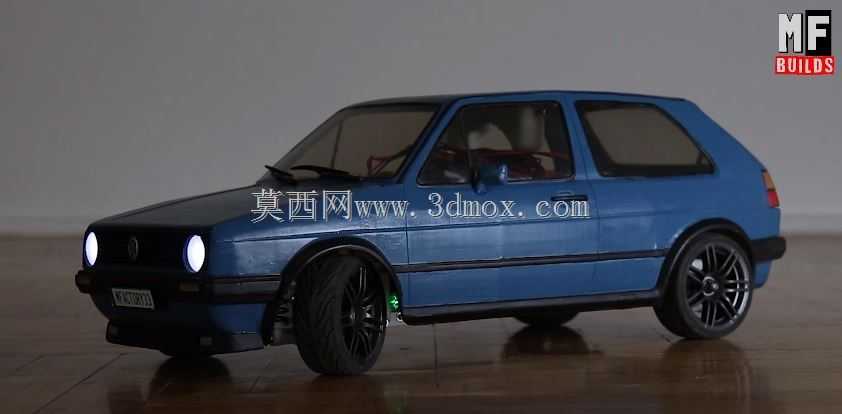

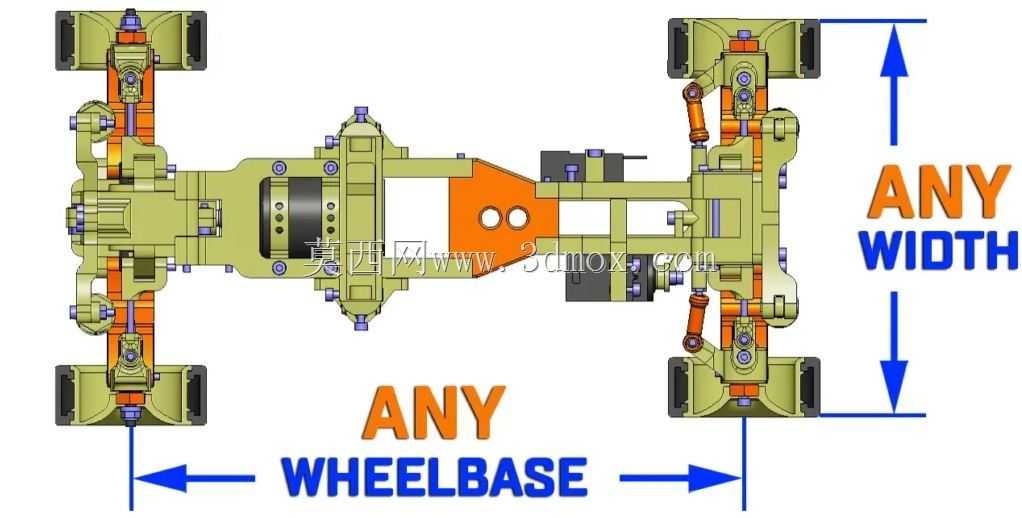

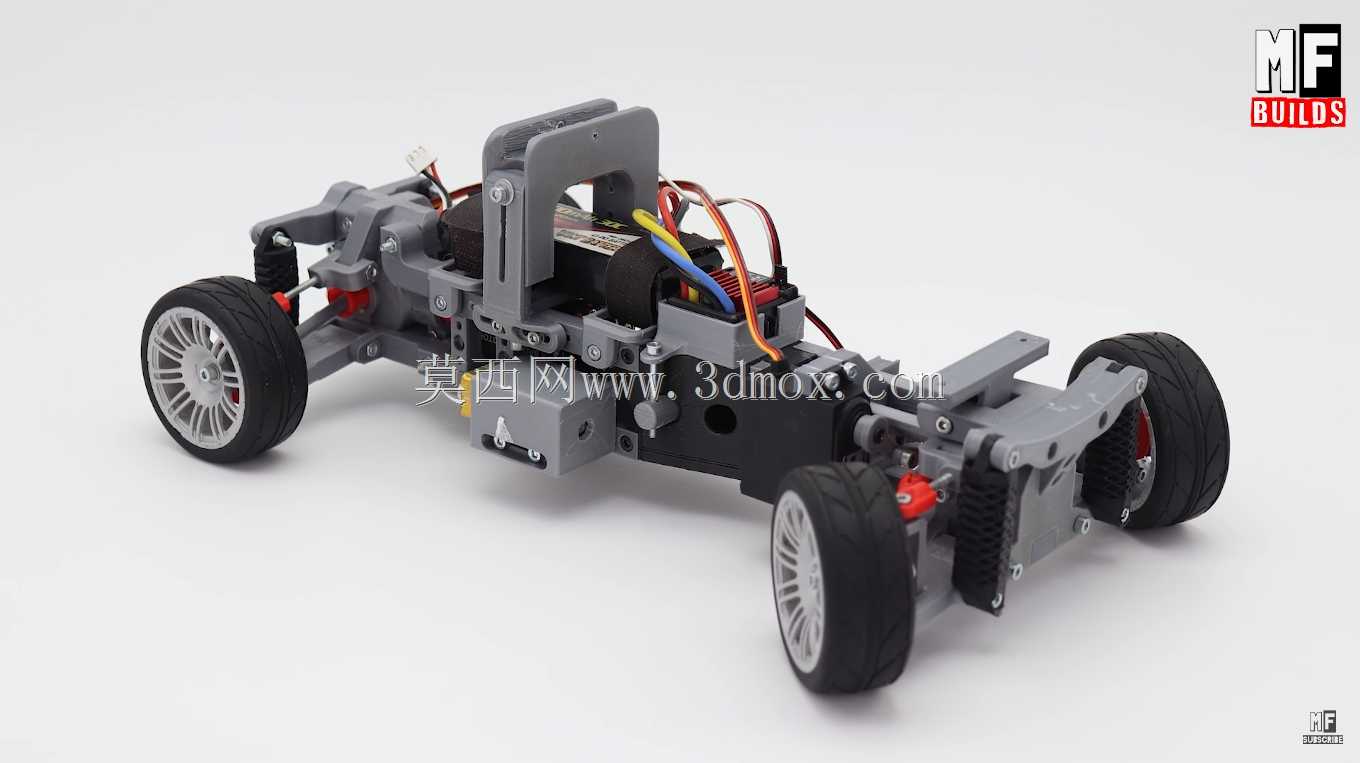

　　这套遥控车辆底盘结构面向小比例越野模型、实验教学平台以及个性化遥控车改装场景，核心价值在于把车架宽度、轴距和传动布置做成可调整体系，而不是固定死某一种车身安装边界。结构默认参考状态下，轴距约273mm，整车宽度约185mm；在实际搭建时，宽度可在170mm至204mm范围内调整，轴距可在235mm至300mm范围内变化。这种尺寸裕度使同一套底盘能够适配不同车壳、不同轮胎直径和不同通过性需求，既可以用于短轴灵活攀爬构型，也可以扩展成长轴稳定行驶构型。

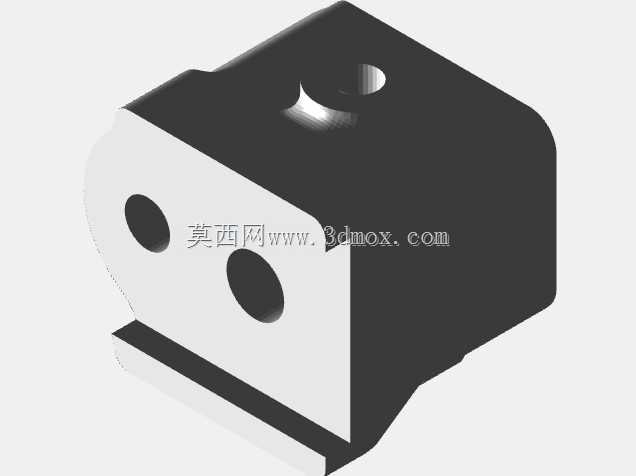

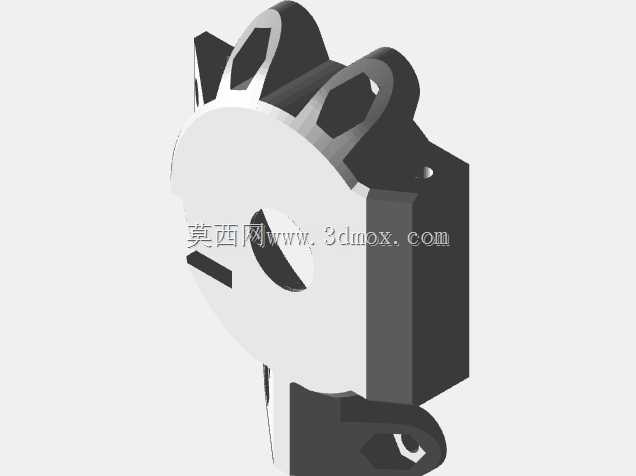

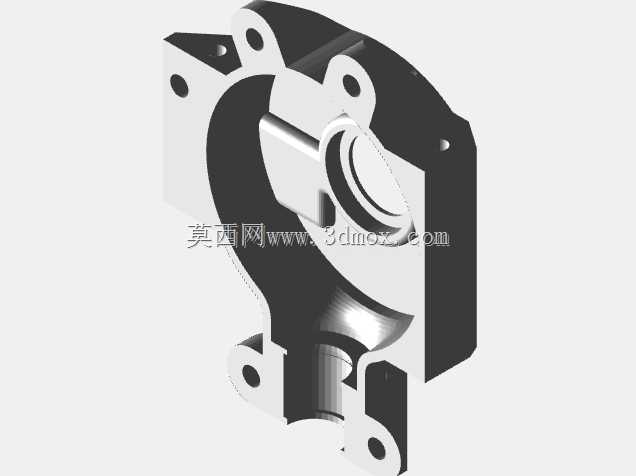

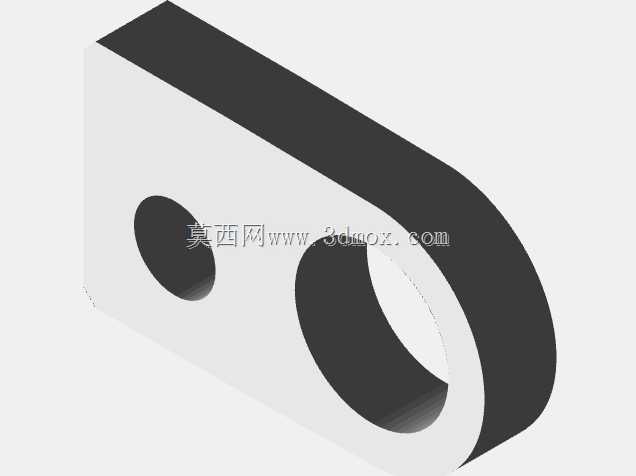

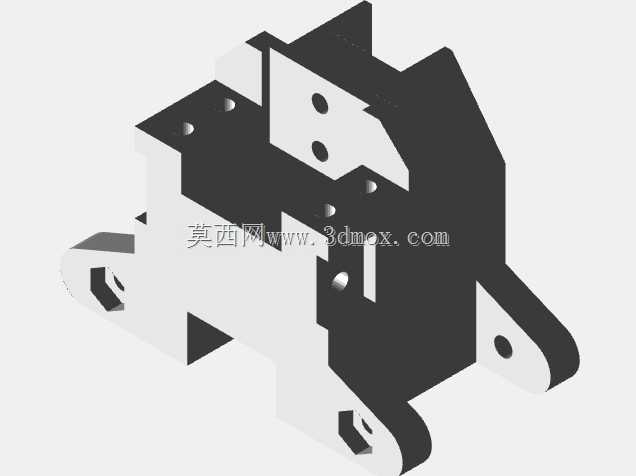

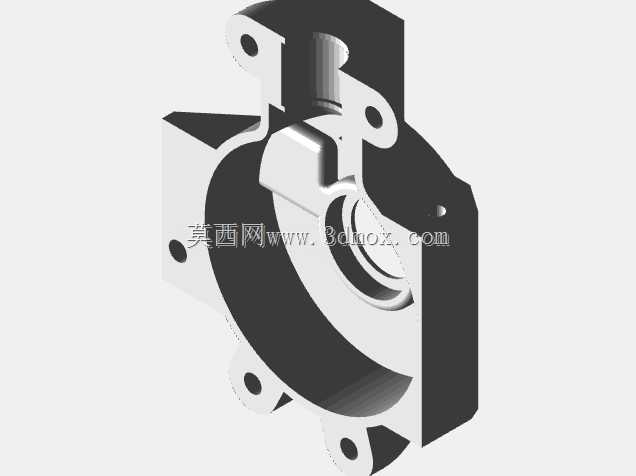

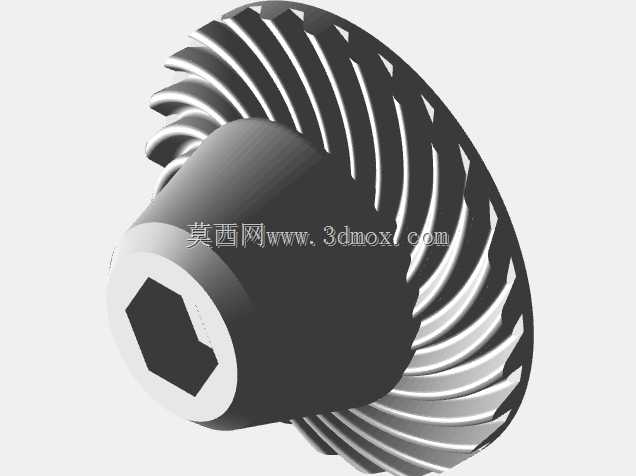

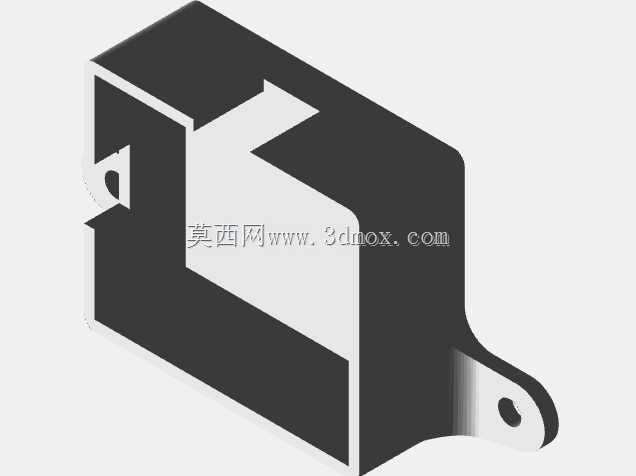

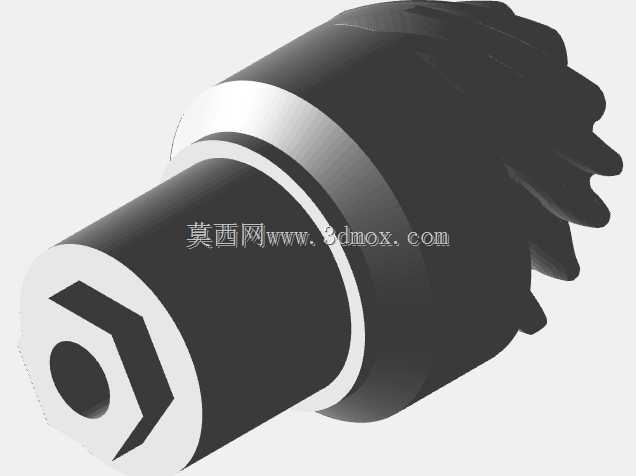

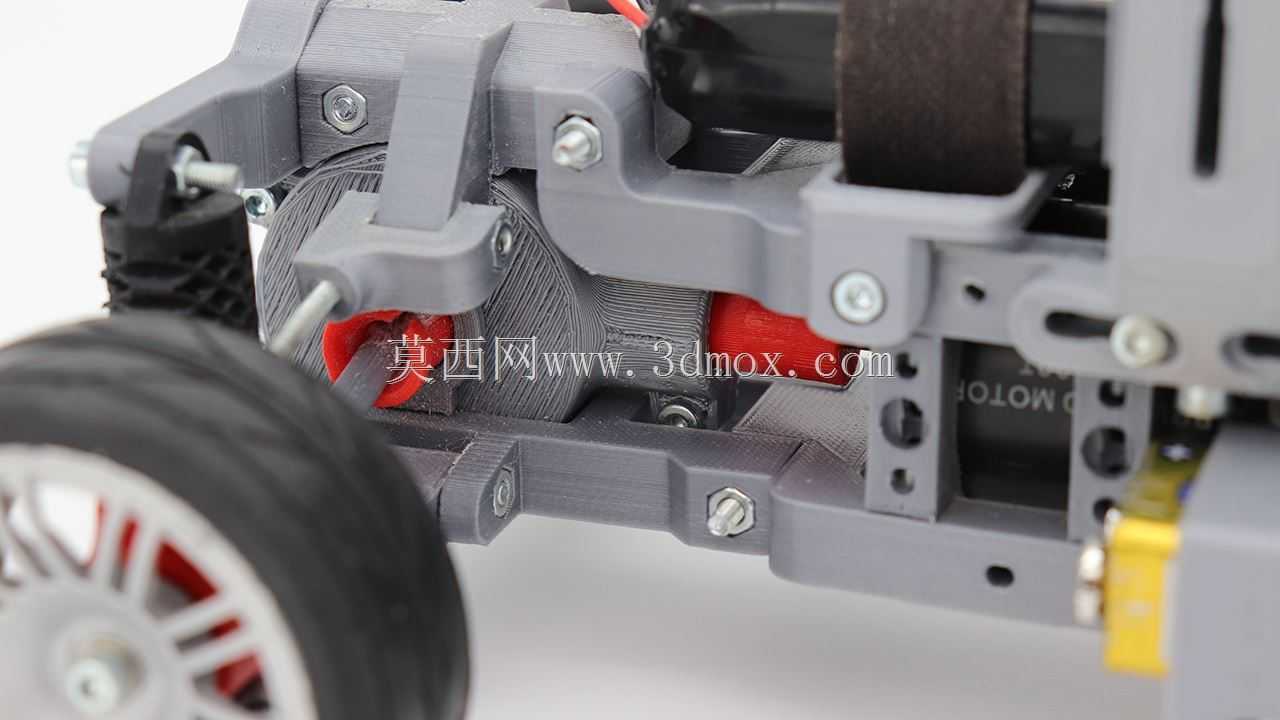

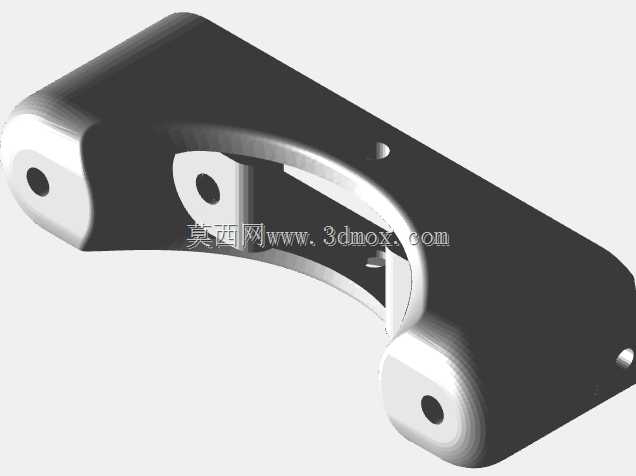

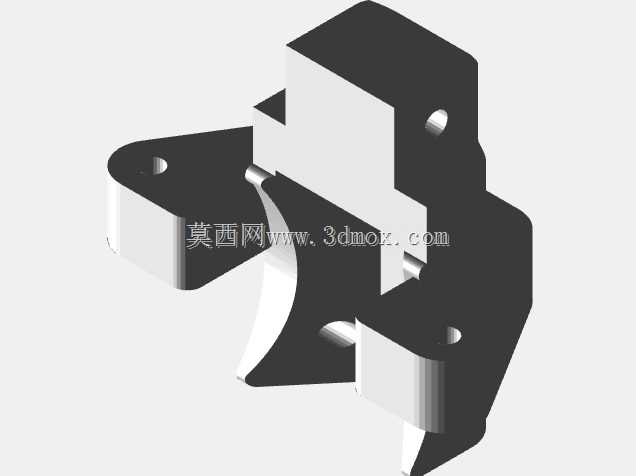

　　从布置方式看，动力单元位于车架中部偏后位置，驱动力只传递到后轴，属于后驱遥控底盘。后轴内部设置差速机构，差速器齿轮传动比约为2.5:1，用于在转弯时允许左右后轮产生转速差，降低轮胎拖拽和传动冲击。建模时需要重点关注电机输出轴、减速齿轮、差速壳、半轴以及轮毂之间的同轴关系。电机座并非孤立零件，它要同时承担电机定位、齿轮啮合间隙调整和车架受力传递，因此安装孔位、止口面和张紧调节方向都应在三维装配中保留可调空间。若齿轮中心距完全锁死，后期更换不同模数齿轮或补偿打印件误差时会非常被动。

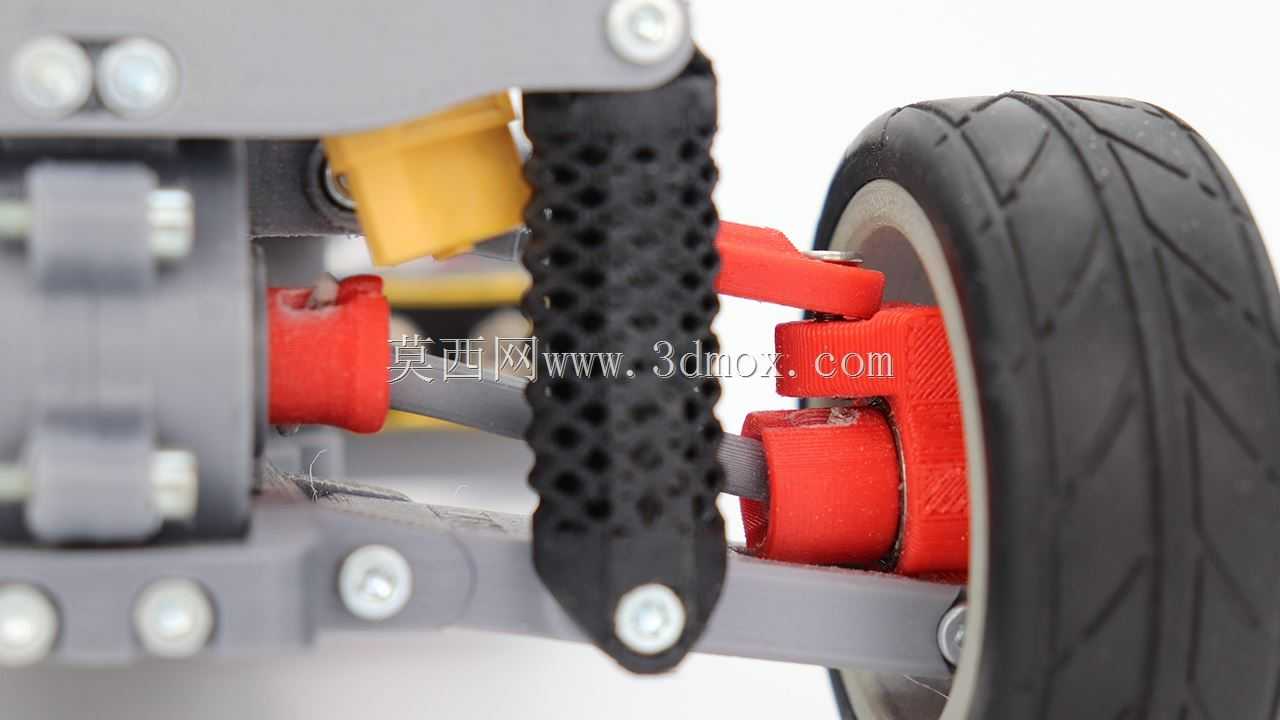

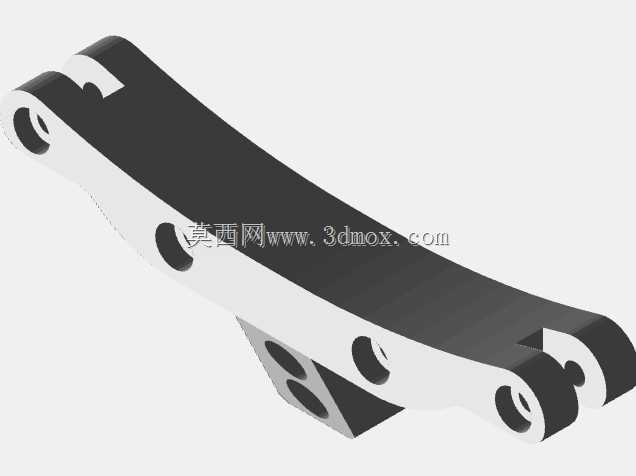

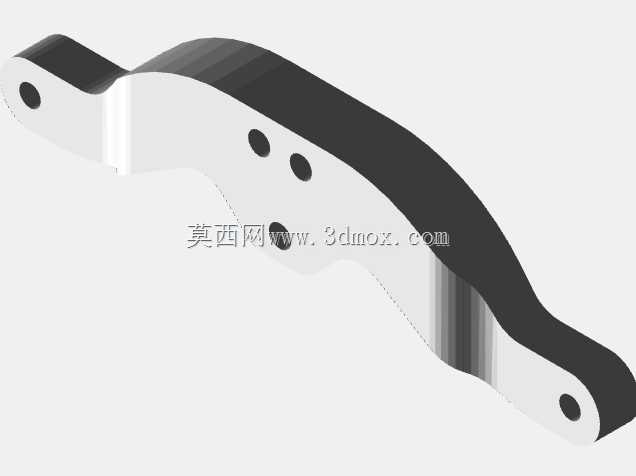

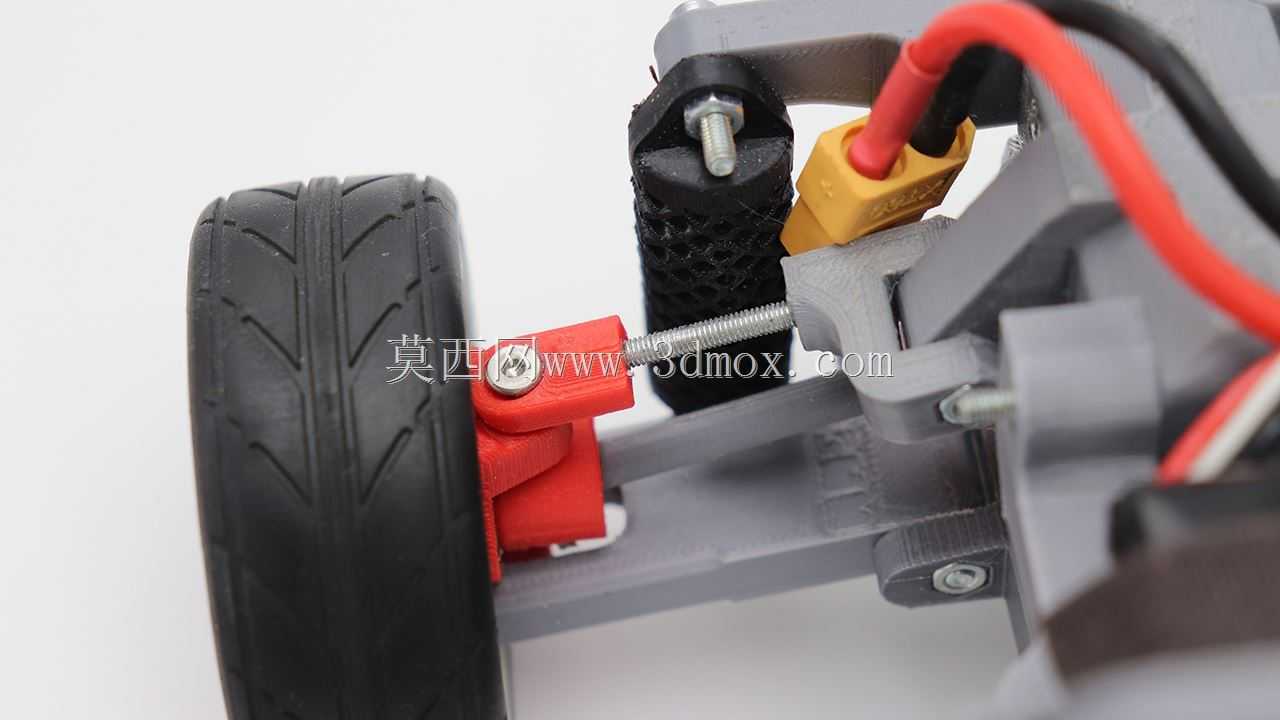

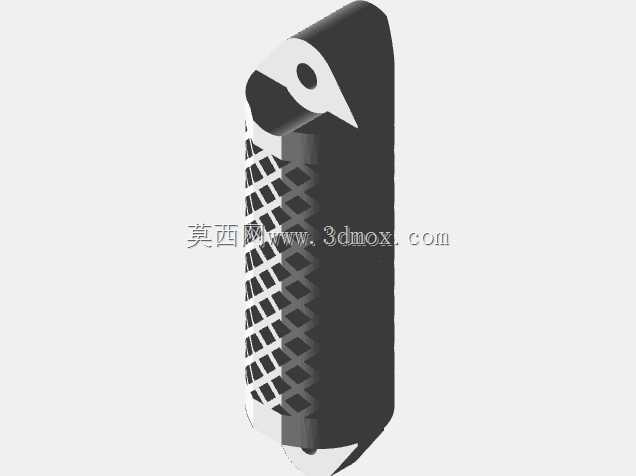

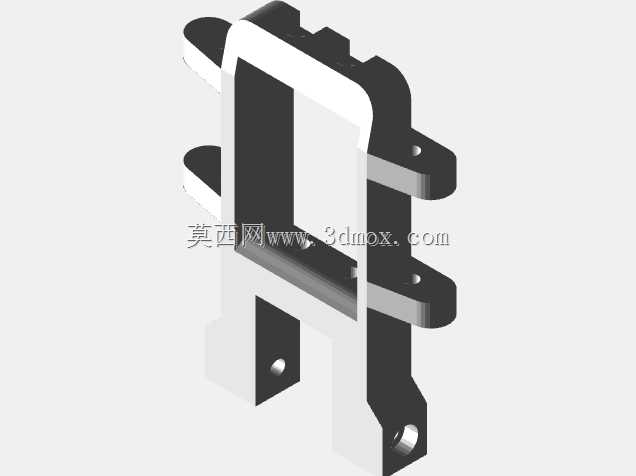

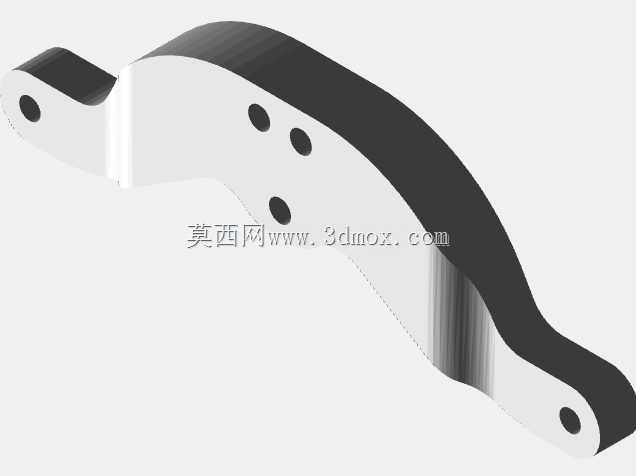

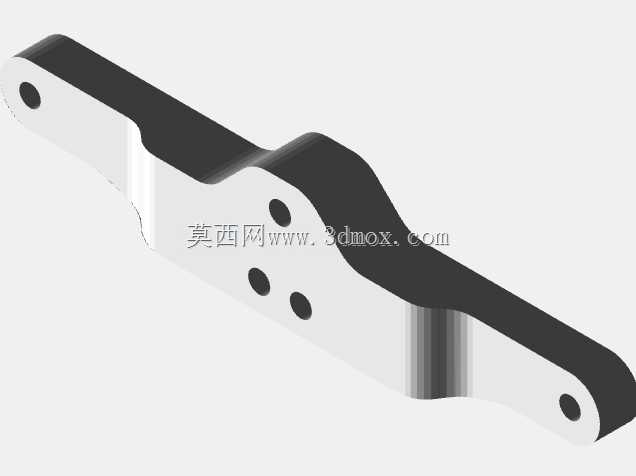

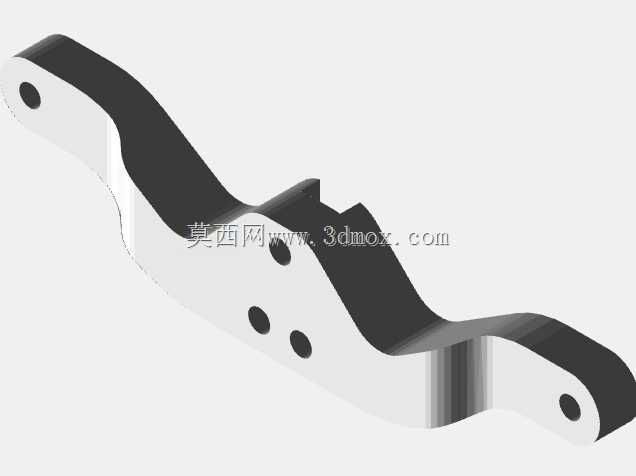

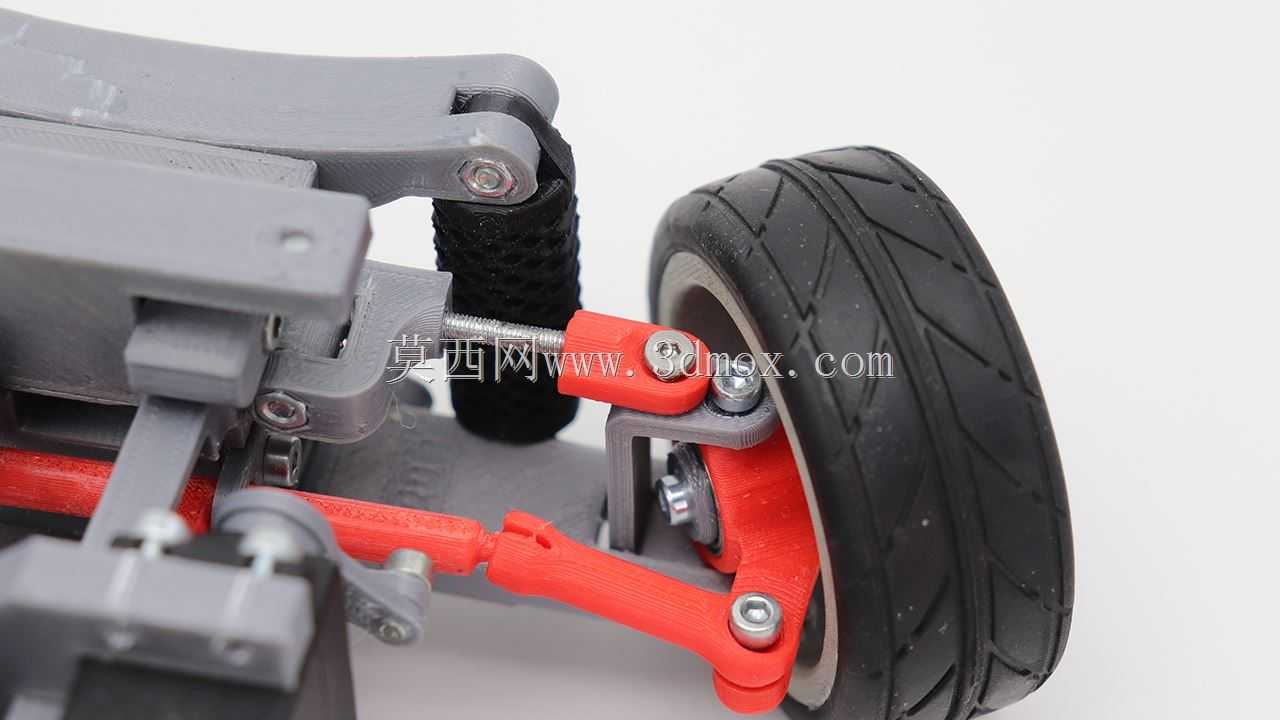

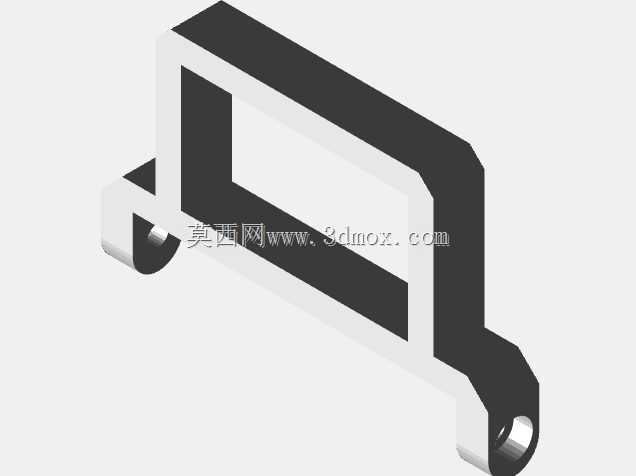

　　底盘两侧的行走部分采用独立悬架思路，减振器、摆臂、转向节、轮毂座和传动轴共同构成轮边系统。悬架的作用不只是吸收颠簸，还要在车轮上下跳动时控制轮距、前束和外倾变化。对于遥控越野车来说，轮胎接地点的姿态直接影响抓地能力，因此摆臂长度、减振器安装角度和摇臂支点位置需要联动校核。若减振器过于直立，车轮垂直运动时阻尼行程利用不足；若倾斜角度过大，又会降低支撑刚度，使车辆在侧倾工况下表现松散。该结构通过多组安装孔和可替换连接件，为阻尼器角度、车身高度和悬架硬度调整留下了空间。

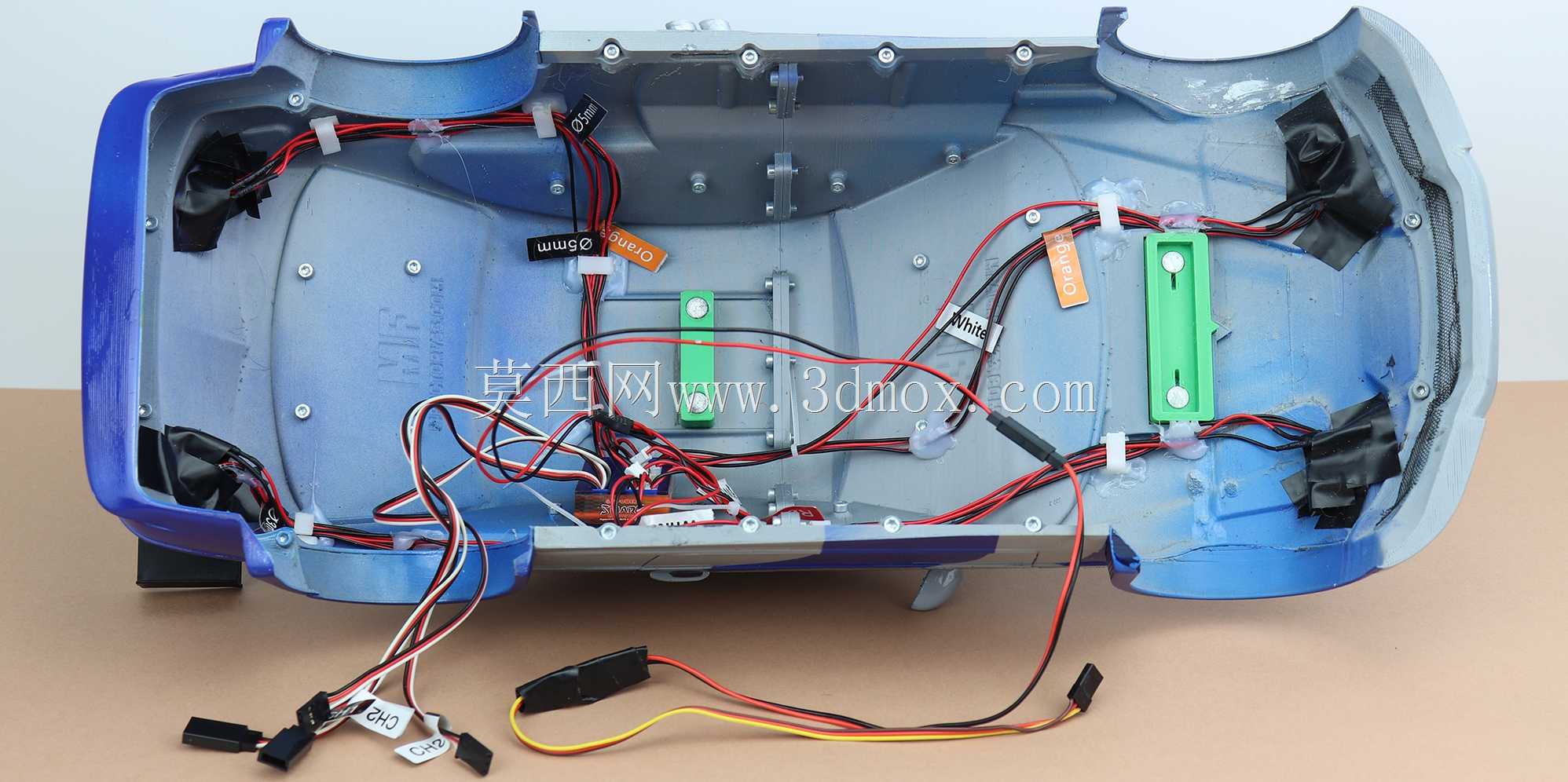

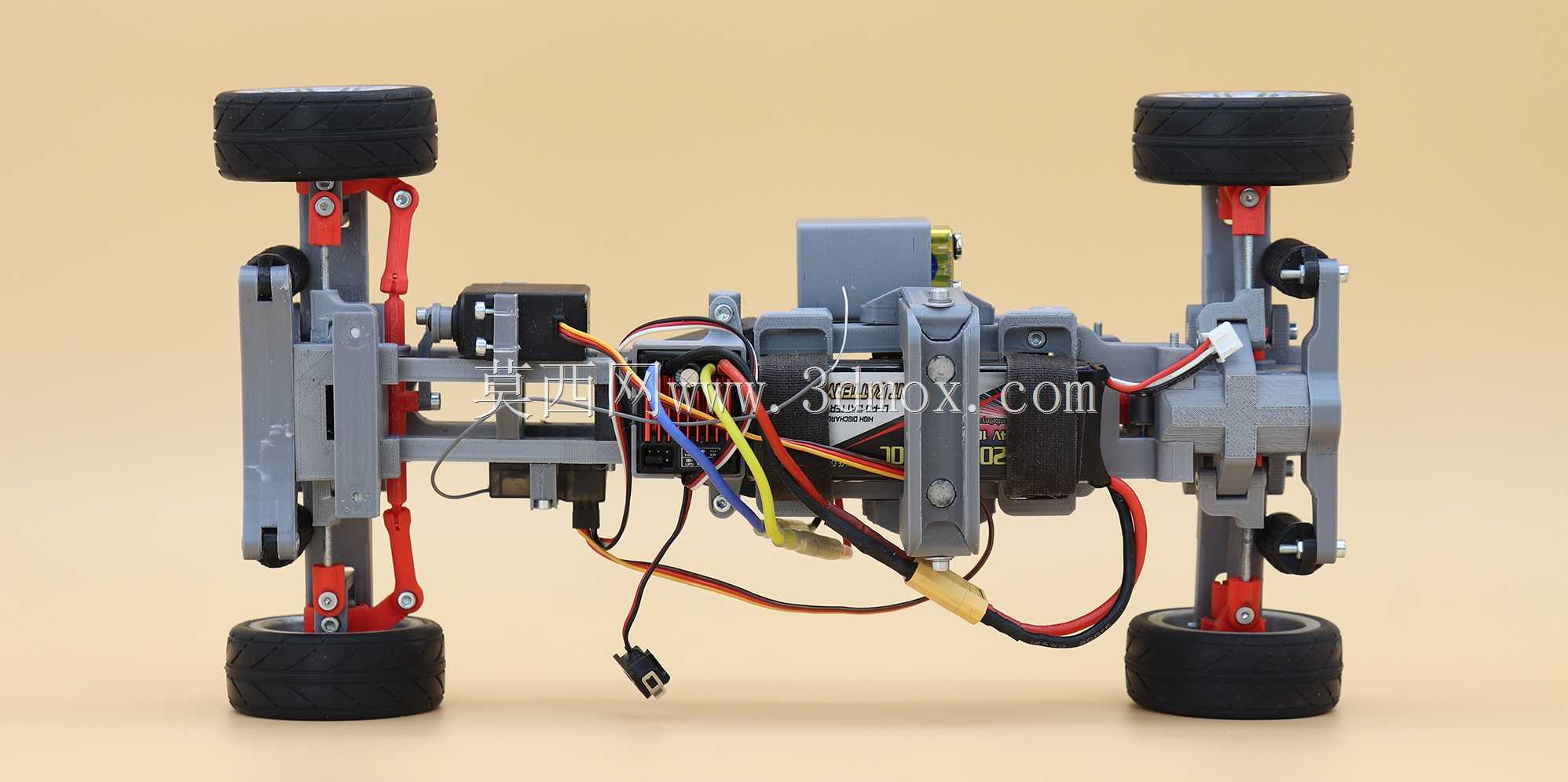

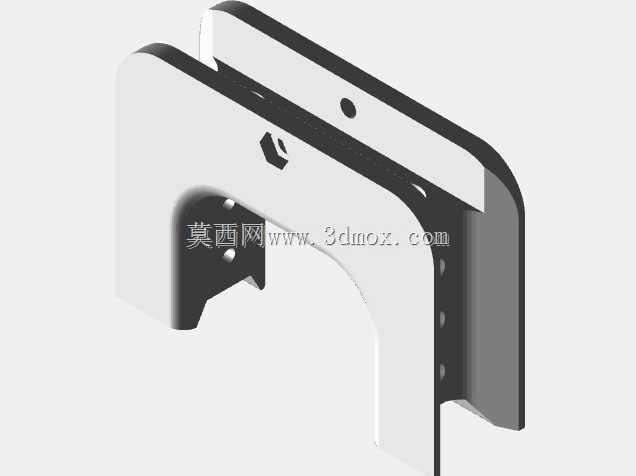

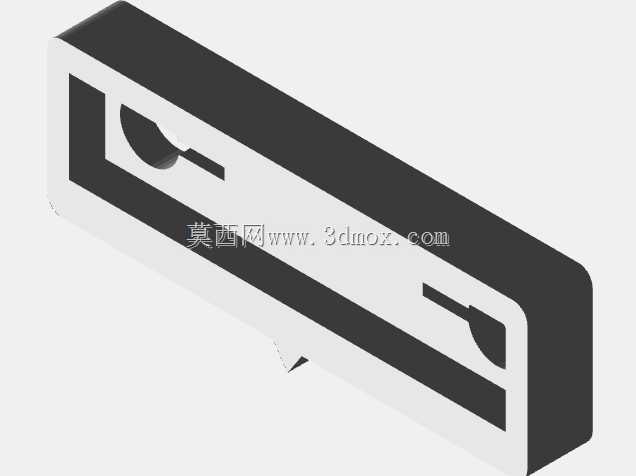

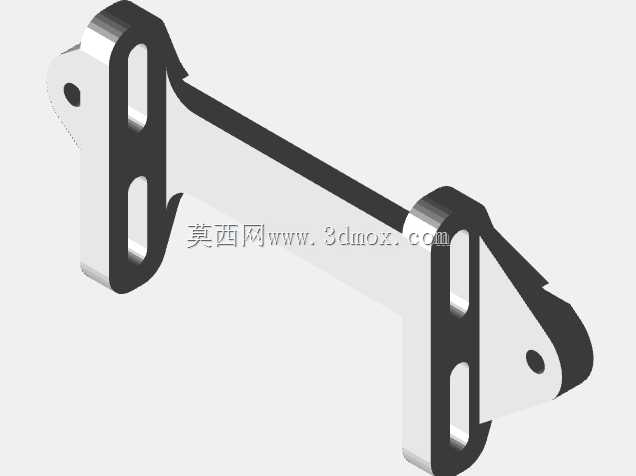

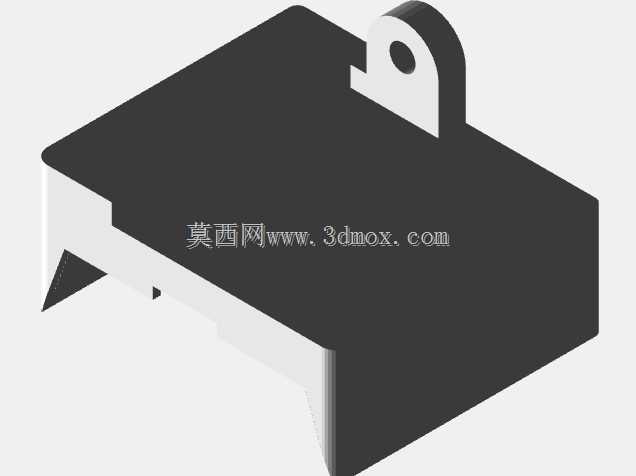

　　车架中段采用承托式骨架，前部和后部留出装配模块接口，可根据用途布置转向舵机、电子调速器、接收机、电池以及车壳固定件。工程建模时不能只把电子设备当作后期附加物，电池重量和安装高度会明显改变整车质心。若电池偏高，越野侧倾和跳跃落地姿态都会变差；若电池过于靠前，后驱车辆在低附着路面上容易出现后轮抓地不足。较合理的做法是在三维布局阶段把电池、电机和舵机作为质量块参与检查，使质心尽量落在轴距中心附近，并根据后驱特性略微偏向后轴。

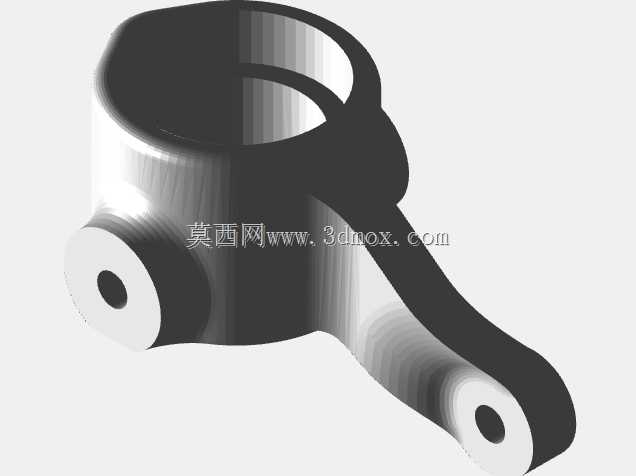

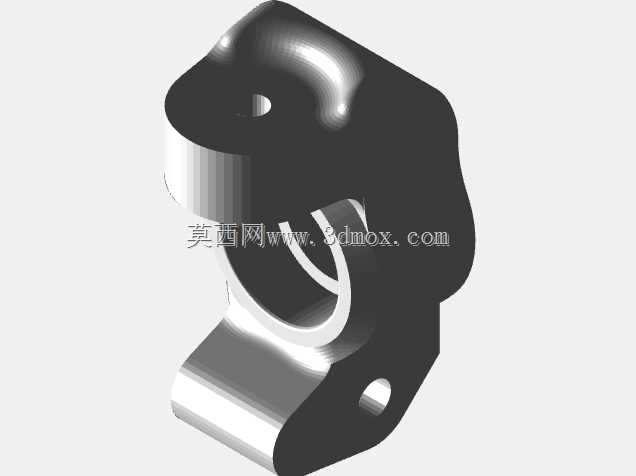

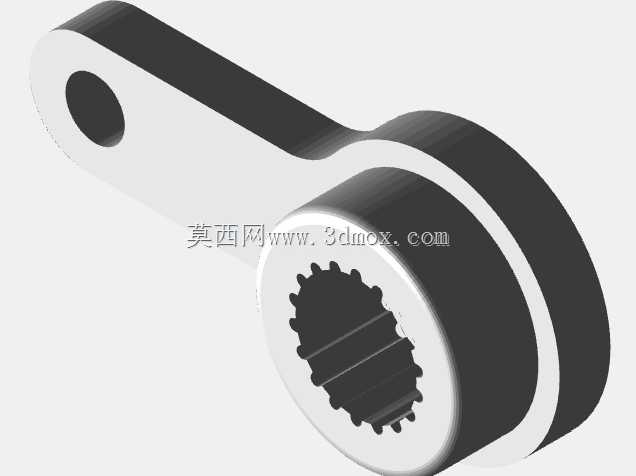

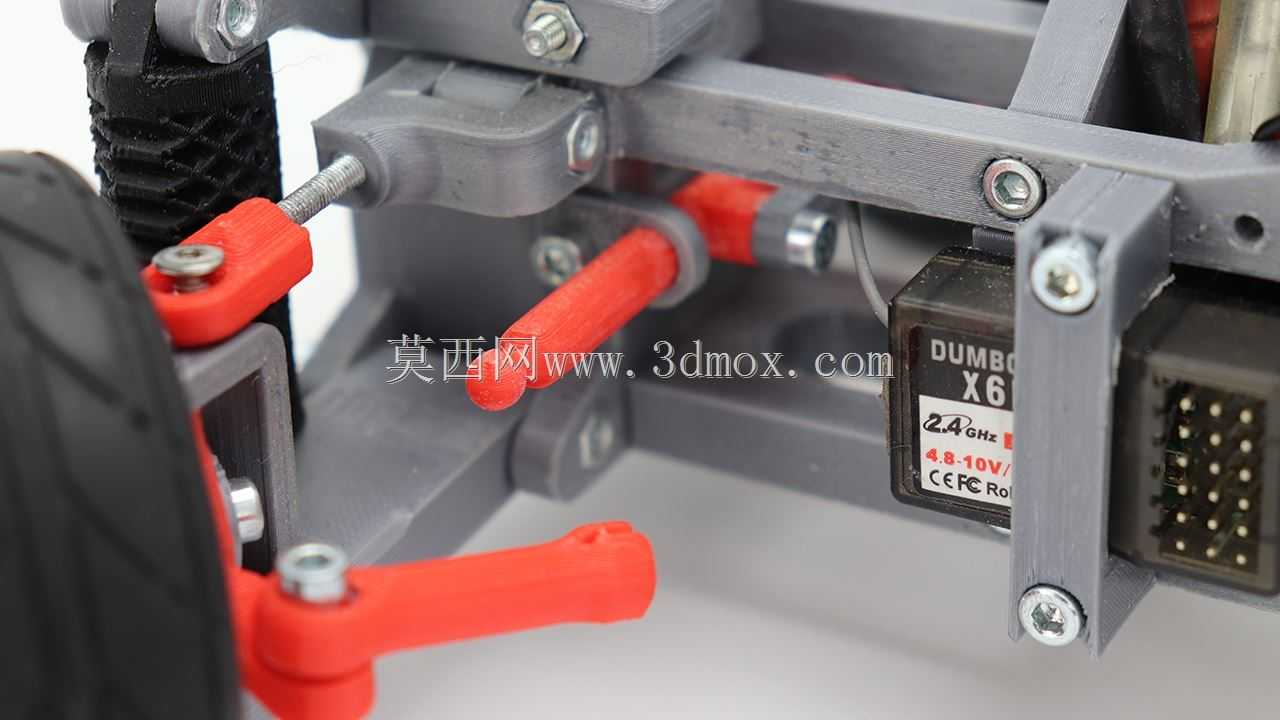

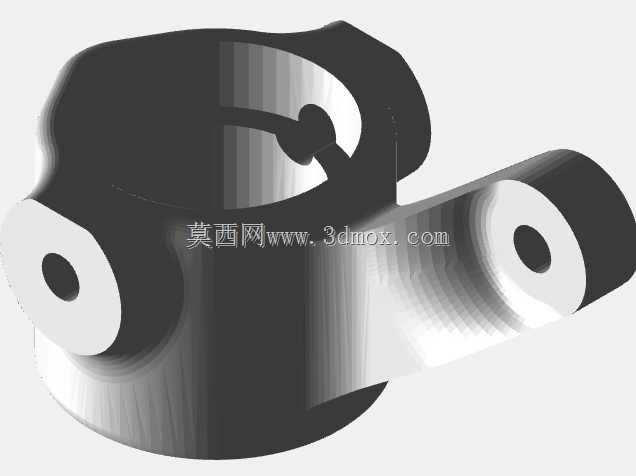

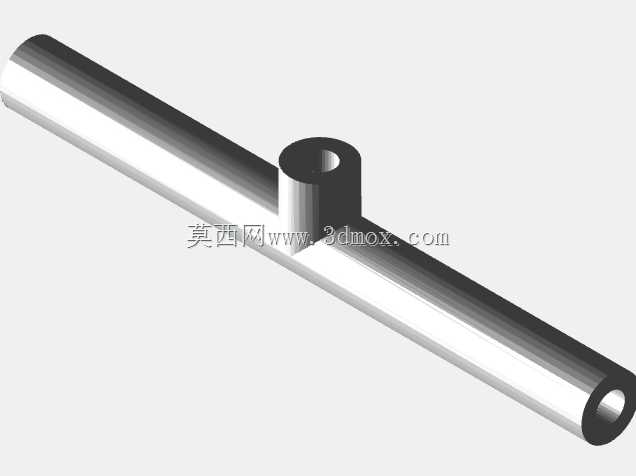

　　转向系统通过舵机、拉杆和转向节实现前轮转角控制。拉杆长度和舵机臂角度需要对称布置，否则左右轮最大转角不一致，车辆会出现转弯半径偏差和原地跑偏。设计转向拉杆时，应让球头中心在悬架跳动过程中尽量减少与摆臂运动的干涉，同时保证转向节在极限转角下不触碰减振器、轮毂或车架边梁。对于可更换轮距的底盘，转向拉杆最好设置成可裁切或可替换长度的形式，这样在加宽或缩窄车架时不必重新设计整个转向机构。

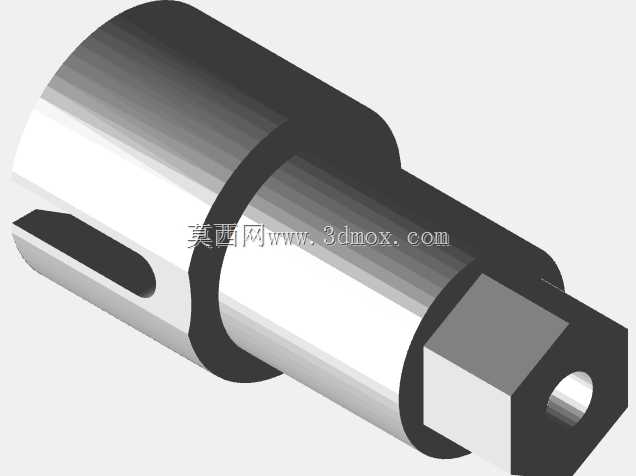

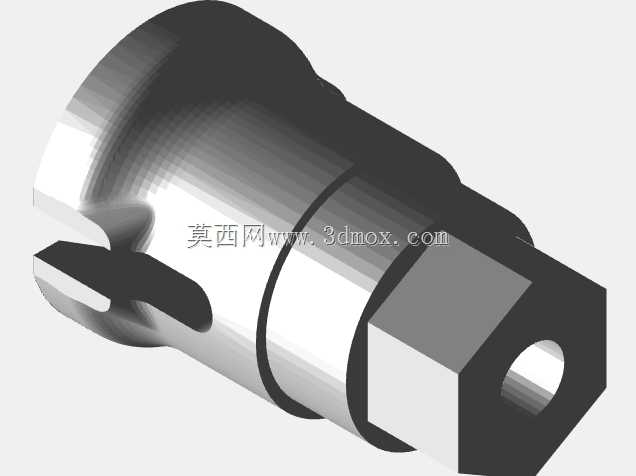

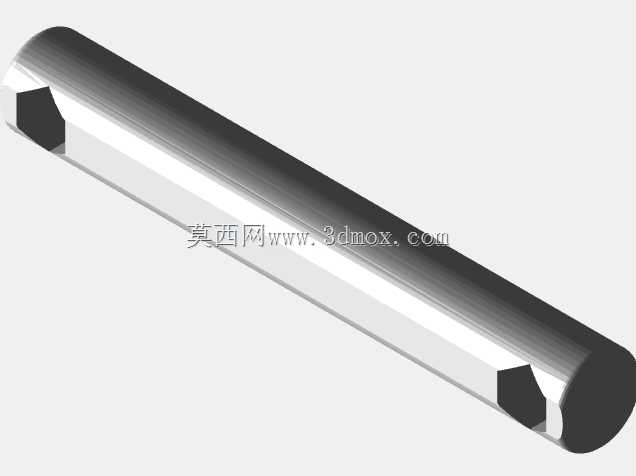

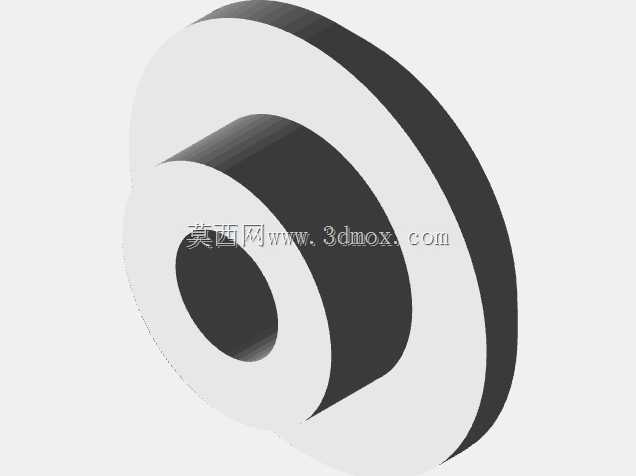

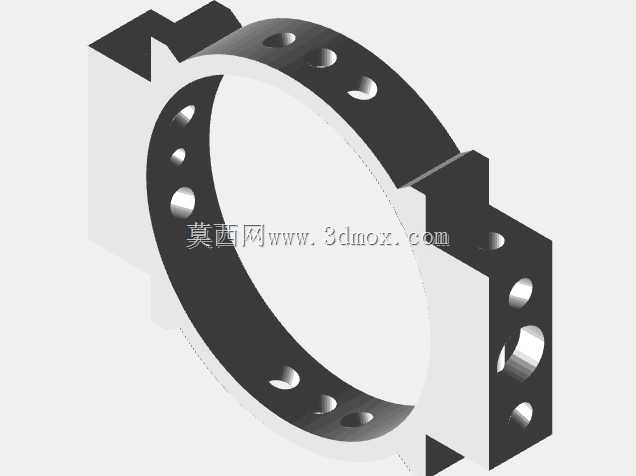

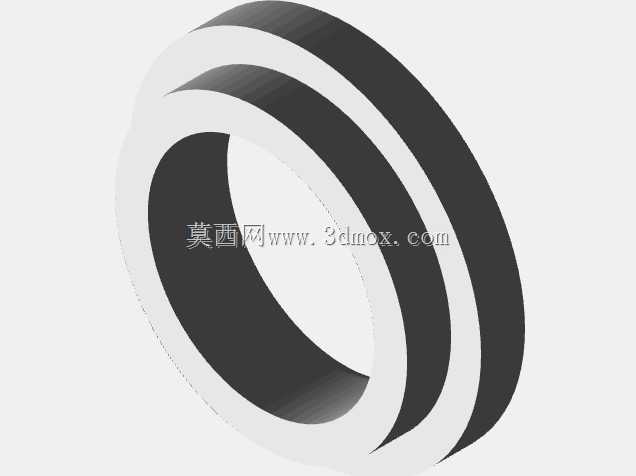

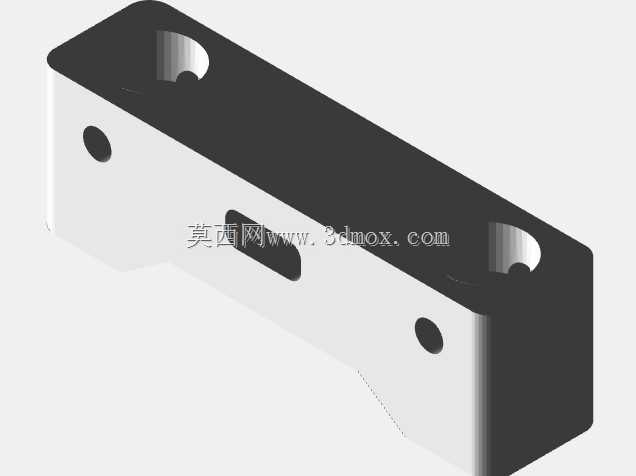

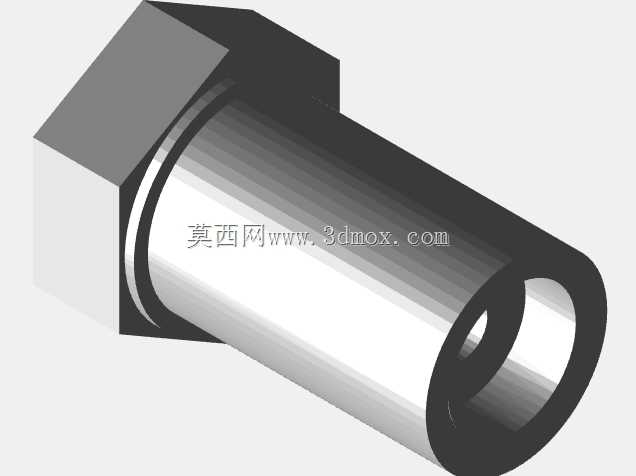

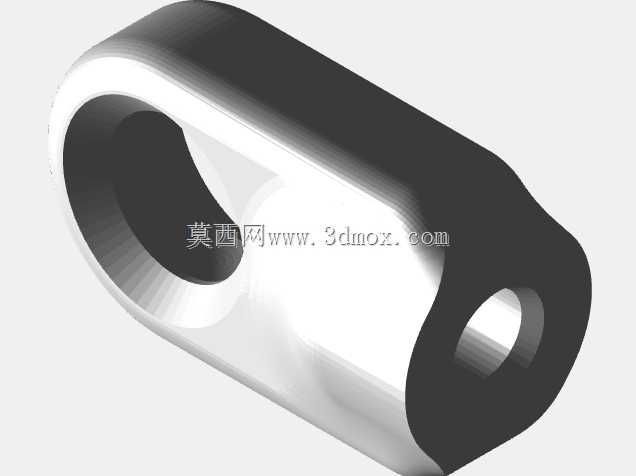

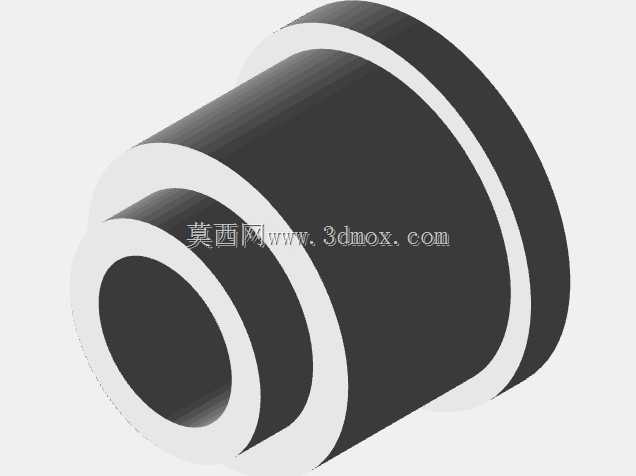

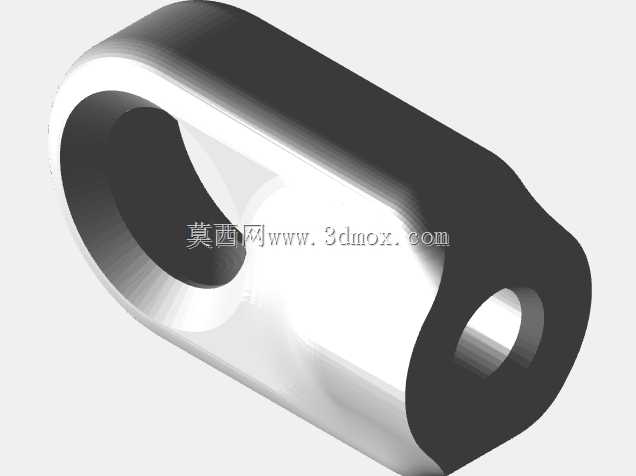

　　这套结构的另一个特点是允许混合使用标准采购件和自制打印件。悬架球头、轴承、螺钉、电机、电子调速器、磁铁和传动轴等部件可以直接选用市售规格，复杂支架、桥壳、摇臂和车架连接块则可通过加工或打印完成。这样做能降低试制成本，也便于维修更换。但在三维设计时必须明确哪些面是受力面，哪些孔是定位孔。轴承安装位要控制孔径和台阶深度，球头扣安装点要保证拉压方向上的壁厚，车轮固定处要考虑六角接合器的配合长度。

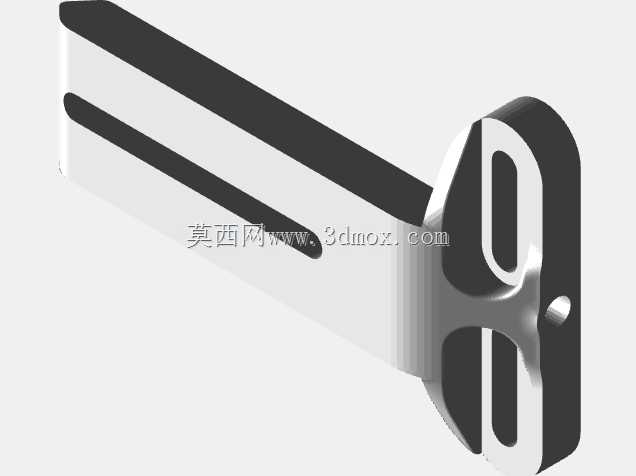

　　从装配边界看，轮距调整主要影响半轴长度、悬架连杆长度、转向拉杆长度和车壳宽度；轴距调整则影响车架纵梁、中央连接板、传动轴布置以及车壳孔位。建模时应把这些变化集中到少数可替换零件上，避免每次调整尺寸都牵动差速器、齿轮箱和轮毂座等核心模块。对于结构设计人员来说，这种模块化思路比单纯复刻外观更重要：底盘不是静态展示件，而是要承受冲击、扭转、反复拆装和动力载荷的机械系统。

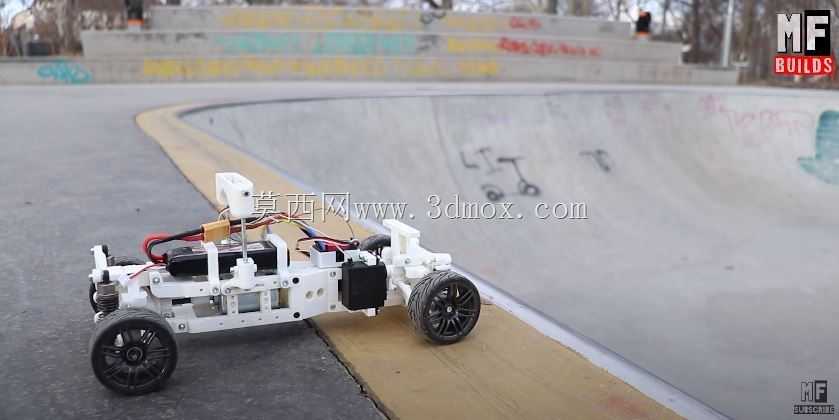

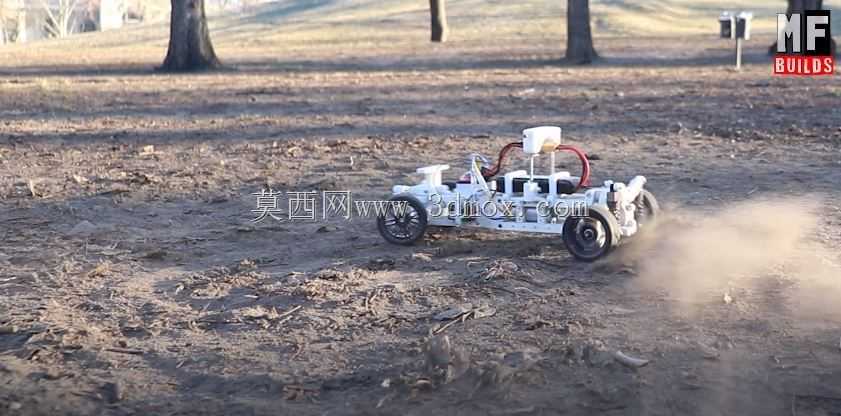

　　在实际应用中，该底盘可作为遥控越野车型开发基础，也可用于高校机械原理课程、机器人移动平台验证和小型传动系统实验。通过更换悬架臂、调整减振器支点、改变齿轮比和重新布置电池位置，可以对比不同方案对通过性、稳定性和转向响应的影响。三维建模阶段应重点检查运动包络、装配顺序和维护可达性，尤其是车轮上下跳动、前轮最大转角、齿轮啮合区域以及车壳安装间隙。只有把这些边界条件在模型中提前暴露，后续实物装配时才不会出现零件互相顶住、传动卡滞或维护困难的问题。
