Gb22迷你掌中便携发射器结构复刻

　　这套结构以掌中握持的小型发射器为对象，重点还原枪架、枪栓、弹簧、扳机联动以及指环式握持区域之间的装配关系。整体外形并不追求传统长枪械的连续轮廓，而是把功能件压缩在一块近似平板的金属主体内，通过镂空、折弯感的轮廓和局部加厚区域承担受力，使外观呈现出紧凑、直接、便于单手握持的特征。

　　从实际用途看，这类结构更适合作为机械联动、小型击发机构和便携五金造型的研究样例。它把发射动作所需的几个核心环节集中在很小的空间里：前端承担管位与导向，中部布置弹簧储能和枪栓往复运动，后部通过扳机形构件控制释放，下方指环则承担握持定位。对于结构设计人员而言，观察重点不在外观装饰，而在各构件如何在狭窄边界内完成运动、限位、回弹和触发。

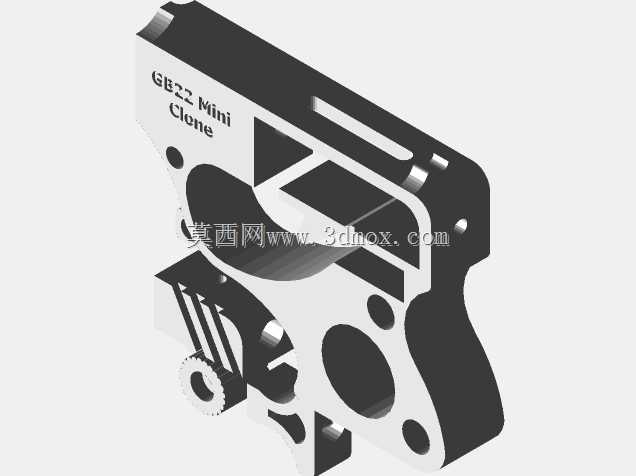

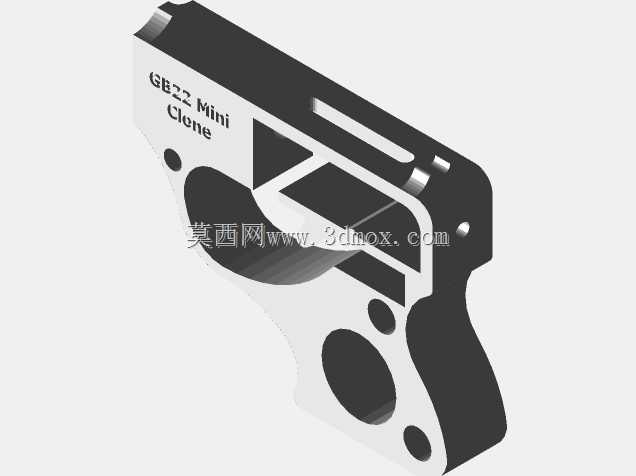

　　枪架是整个模型的基础件，外形采用不规则板状轮廓，下部开出两个大圆孔。靠前的圆孔可作为食指或中指穿入位置，靠后的圆孔用于辅助握持，同时也减轻主体重量。板件边缘并非简单直线切割，而是在扳机周围、弹簧仓附近和尾部支撑位置形成高低变化，这些变化既服务于手指贴合，也为内部机构留出安装空间。枪架上的小孔主要用于销轴、螺钉或定位件布置，建模时需要特别关注孔位同轴关系，尤其是扳机回转孔、枪栓导向区域和弹簧支撑点之间的相对位置。

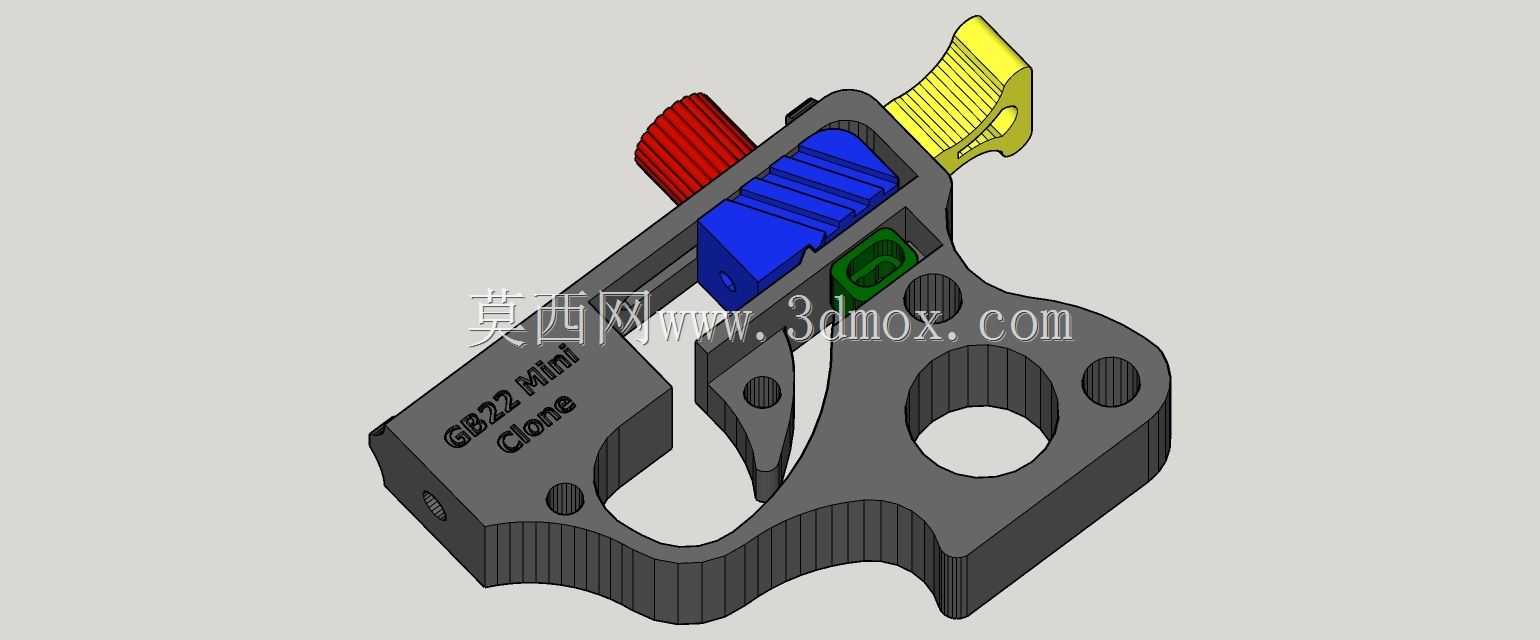

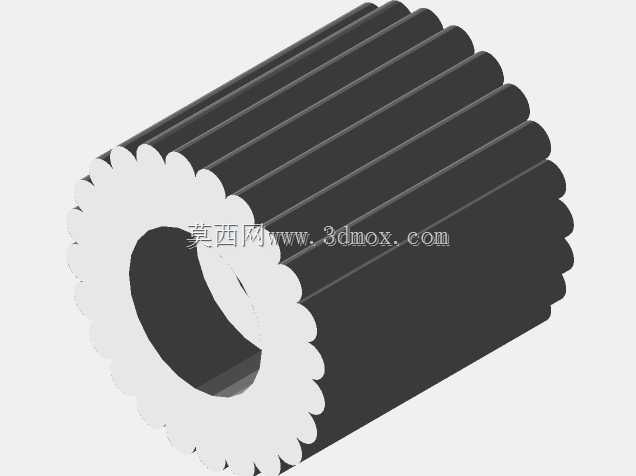

　　枪栓部分沿主体上方的开放槽道运动，外侧可见弹簧套在导向杆上。该布局的优点是结构直观，装配关系清楚，弹簧压缩行程、枪栓后退距离和触发点位置都能通过外形直接判断。设计时，槽道宽度与枪栓滑块之间需要保留合理间隙，过紧会造成往复卡滞，过松则会导致击发方向偏移。弹簧端部的支撑面应尽量垂直于导向轴线，避免压缩过程中产生侧向分力。导向杆、弹簧中心线和枪栓运动方向最好保持同轴，这样在反复动作时，零件受力更稳定，磨损也更集中在可预期的摩擦面上。

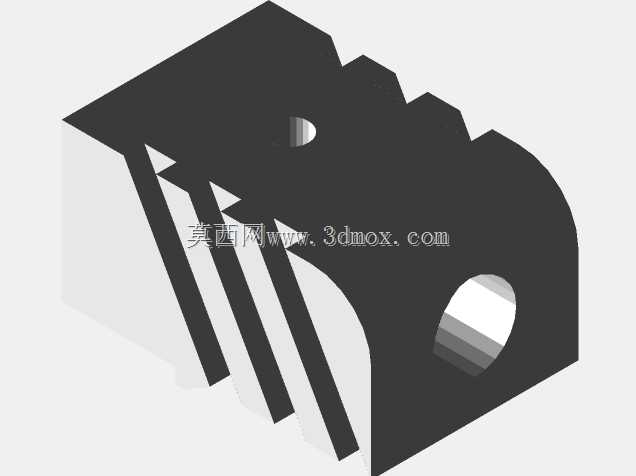

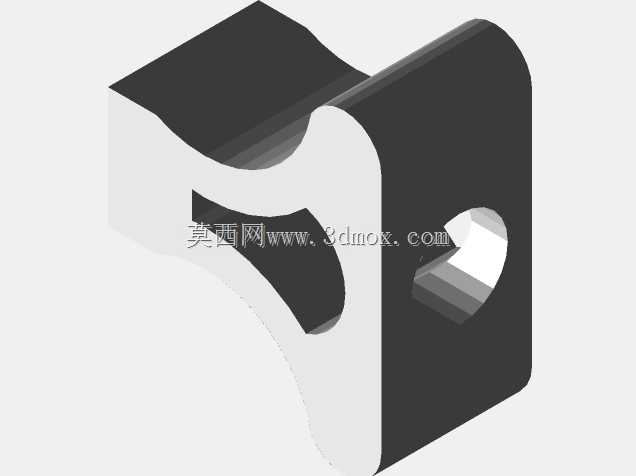

　　扳机区域采用外露式小摆杆结构，通过销轴固定在枪架侧面。其动作逻辑是利用手指扣压带动卡位件脱离枪栓约束，随后储能弹簧推动枪栓完成向前动作。该类小型机构对销轴位置很敏感，支点略微偏移就会改变扣发力和释放角度。结构建模时不能只画出扳机外形，还要把卡位接触面、避让圆弧和回弹空间表达出来。扳机与枪架之间应保留转动间隙，同时在侧面设置限位，防止摆杆横向窜动。

　　外形尺寸方面，整体属于掌中尺度，长度远小于常规器械，主体宽度集中在弹簧仓和枪栓运动区域，下部指环则向握持方向扩展。安装边界主要受三块区域约束：一是上方枪栓往复所需的直线空间，二是侧面扳机摆动所需的扇形空间，三是下方手指穿入和扣动所需的环形空间。若将该结构用于展示模型或教学样件，外围护罩、底座或包装内衬都应避开这些运动区域，不能把活动件压死。

　　从制造角度看，枪架适合采用板料切割后再进行局部铣削或钻孔的方式制作，侧面槽道、销轴孔和轮廓孔可在一次装夹中尽量完成，以减少二次定位误差。枪栓、扳机和导向杆则更适合采用小型机加工件，配合弹簧和标准销轴完成装配。若采用增材制造方式进行样件验证，应注意枪架受力方向与打印层纹方向，扳机孔、弹簧座和枪栓接触面最好预留后加工余量，否则小尺寸配合面容易因表面粗糙度影响动作。

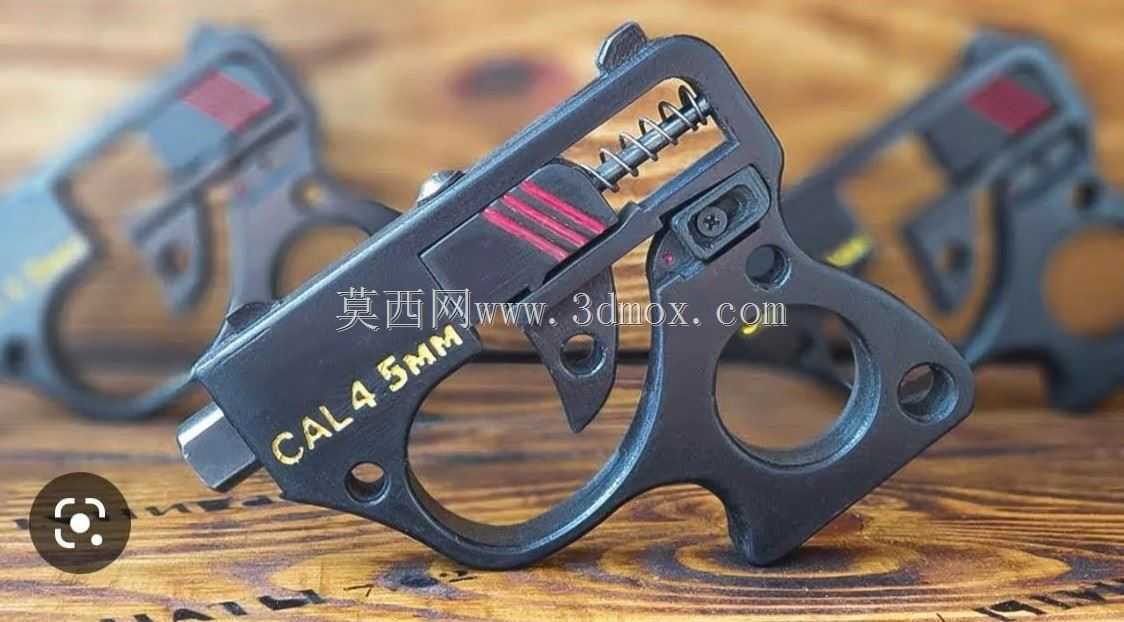

　　该结构的设计思路体现了小型五金机构常见的压缩布局：用一块主体板承担安装基准，用少量回转件和直线运动件完成动作，用镂空孔同时实现减重、握持和造型识别。它没有复杂外壳，也没有多余装饰，所有轮廓几乎都围绕功能展开。侧面红色标识条和表面字符主要起识别作用，真正影响性能的仍是槽道直线度、销轴孔位置、弹簧力值以及扳机卡位角度。

　　在三维建模过程中，应先建立枪架基准面，再依据枪栓运动轴线布置弹簧和导向杆，随后反推扳机支点与卡位接触点。指环孔的位置不能只按视觉比例摆放，需要结合握持时手指自然弯曲方向检查干涉。枪架尾部的尖角和下缘承托面可用于稳定放置，但如果作为实际握持件，边缘应设置倒角或圆角，避免应力集中和触感过硬。

　　整体来看，这套迷你发射器结构把直线往复、弹簧储能、扳机释放和指环握持整合在同一小型板架上，零件数量不多，但配合关系紧凑。它适合用于小型机械联动教学、五金产品造型推演、击发机构原理展示以及个人结构设计练习。建模和装配时，只要抓住枪架基准、枪栓导向、弹簧轴线、扳机支点和运动避让这几个关键环节，就能较完整地还原其功能特征。
