两用开口梅花扳手工业级五金工具

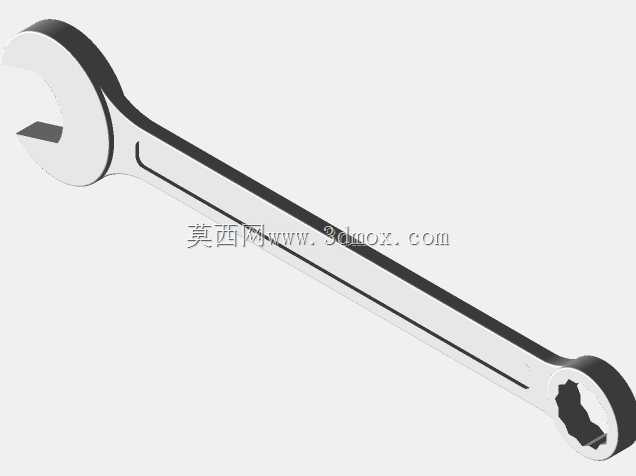

　　这款两用扳手的三维结构完整还原了开口端与梅花端一体化的经典构型，整体沿长轴方向呈细长杆状，头部厚度与杆身截面经过连续过渡，既保证握持施力时的刚度，又控制了整体重量。开口端采用标准叉口形式，两爪内侧设有平行夹持面，可从侧向快速卡入螺母或螺栓六角面，适合频繁拆装、空间受限或紧固件一端被遮挡的工况；梅花端为封闭十二角环孔，能同时包覆六角头部的多个受力棱边，传递扭矩时接触面积大、应力分布均匀，在大扭矩紧固或锈蚀件拆卸时不易打滑、不易损伤棱角。

　　从实际维修与装配场景看，这类工具广泛出现在设备检修、产线维护、管道安装、汽车底盘拆装、机床夹具调整以及通用机械装配中。开口端便于在螺栓轴向无法套入的位置横向进入，梅花端则适合最终拧紧或初步松脱，两种功能集中在同一根扳手上，可减少工具更换频次，也便于工具柜定置管理。杆身长度并非随意设定，而是与额定拧紧扭矩、人手握持力臂相匹配：较长杆身能够放大手部作用力，但过长会导致头部摆动量增大、操作空间需求增加；过短则施力受限，且容易让操作者依赖加力套管而造成过载。模型中杆身到头部的过渡区做了加宽和加厚处理，这正是应力集中最明显的位置，合理的圆角与截面渐变可以降低根部断裂风险。

　　建模时需要重点控制头部开口尺寸、梅花环孔对边距离、两端中心与杆身轴线的相对位置，以及头部厚度方向的干涉边界。开口爪部的夹持面应保持平行并与螺栓轴线垂直，若角度偏差，会造成局部点接触，使用中出现棱边压伤；梅花孔的多角轮廓需保证各边等距分布，闭合环外缘还要留出足够壁厚，以承受环向扩张应力。手柄部分可采用扁平截面或略带弧面的截面，在减轻重量的同时提高抗弯能力，边缘倒角则关系到握持舒适度和热处理后的应力状态。

　　安装与使用边界方面，扳手本身不需要固定安装，但在三维布局校核中应考虑其操作包络空间：杆身摆动需要预留旋转角度，梅花端套入螺栓顶部需要轴向空间，开口端侧向卡入则需要螺母旁的侧向间隙。在密集管路、阀组、电机底座或钣金内腔附近布置紧固件时，若只核对螺栓本身而忽略扳手运动空间，现场往往会出现工具无法就位、只能更换薄壁扳手或改用套筒的情况。因此，将该模型放入装配体中进行可达性检查，可提前判断紧固件位置是否合理，并据此调整螺栓间距、法兰边距和周边障碍物。

　　结构表达上，模型应保留头部型腔、杆身加强轮廓、端部倒角和表面分界线等特征，便于后续进行工程图投影、干涉检查和操作空间模拟。对于需要做轻量化展示或维修培训的场景，还可在该几何基础上补充材质分区、受力方向示意或握持区域标注，使工具不仅作为单一产品模型存在，也能服务于装配工艺评审和维护手册制作。整体来看，该扳手结构简洁，但尺寸链、受力路径和操作空间之间的约束关系十分典型，适合作为手动五金工具建模、维修工具选型和设备可维护性分析的参考对象。
