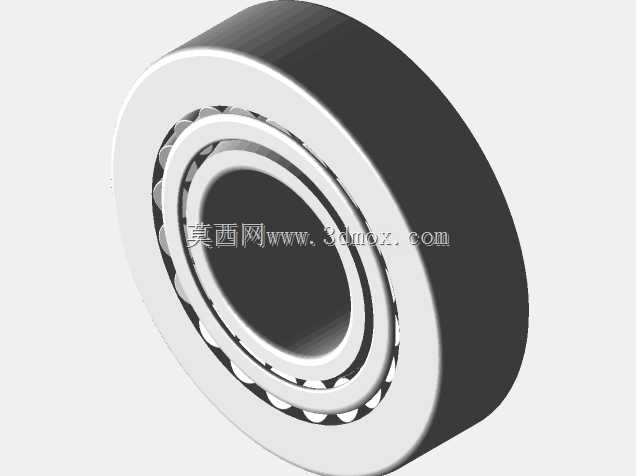

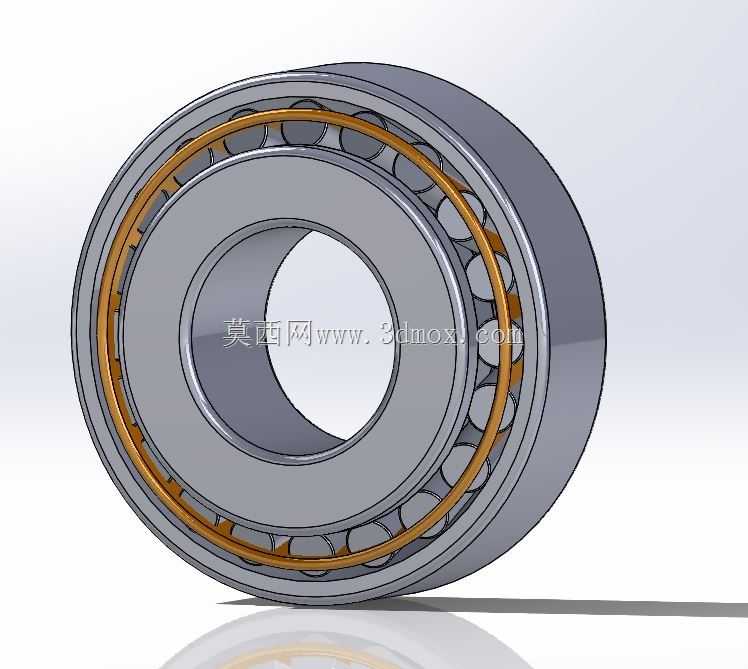

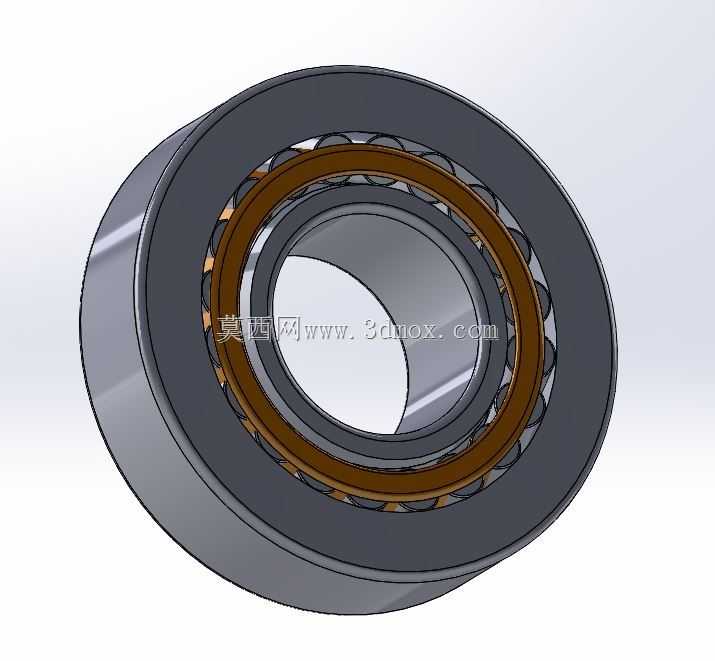

30202圆锥滚子轴承精密三维结构

　　在中小载荷传动系统的布局设计里，30202这类小尺寸圆锥滚子轴承往往承担着复合载荷支承的关键角色，它既可以承受径向方向的工作载荷，也能够同步承受单向的轴向载荷，在各类需要限制轴系双向窜动、同时存在径向与轴向受力的场景中被广泛使用。从实际设备应用来看，这类小规格圆锥滚子轴承常见于轻型减速机的输入输出轴支承位、小型输送设备的辊筒转轴、农用小型机械的传动轮轴、摩托车与轻型电动车的轮毂支承、机床小型进给机构的转轴定位，以及各类轻工自动化设备的摆臂转轴处。不同于深沟球轴承仅能适配较小轴向载荷的特性，圆锥滚子轴承的滚动体为锥形线接触结构，滚动体与内圈滚道、外圈滚道的接触线沿着圆锥母线方向延伸，当轴承承受径向载荷时，会自然派生轴向分力，因此在实际装配中通常会成对使用，通过调整两个轴承的安装间隙来抵消派生轴向力，同时实现轴系轴向位置的精准限定。

　　从结构设计逻辑来看，这款轴承采用分离式组件设计，内圈连带保持架与全部圆锥滚子组成内组件，可与外圈完全拆分，这一特性给现场装配与间隙调整带来了极大便利：在轴系装配过程中，既可以先将内圈组件热装或者压装到轴颈位置，再将外圈压入轴承座孔，也可以根据轴系的轴向窜动要求，通过调整端盖垫片厚度、锁紧螺母预紧量来控制轴承的游隙，避免游隙过大导致轴系运转晃动、精度下降，也防止预紧过紧造成滚动体与滚道摩擦温升过高、润滑脂提前失效、轴承使用寿命大幅缩短。轴承的锥形滚道几何角度经过匹配设计，滚动体的锥面、内圈大挡边、滚道三者的接触关系经过优化，运转时滚动体在滚道内保持纯滚动趋势，减少滑动摩擦带来的磨损，内圈的大挡边不仅可以对滚子进行轴向定位，在承受轴向载荷时还能为滚子大端面提供支承，保证滚子在高速运转时不会发生歪斜窜出。保持架采用兜孔结构将所有圆锥滚子均匀分隔，避免相邻滚子在运转过程中直接接触产生摩擦与碰撞，同时引导滚子在非承载区保持正确姿态，让滚子能够平稳进入承载区，降低运转噪声与振动。

　　该轴承的明确外形边界为内径15mm、外径35mm、总装配高度10mm，在进行整机结构布局时，轴颈与轴承内圈的配合通常选用过渡配合或者小过盈配合，轴承座孔与外圈的配合根据载荷特性选择合适的配合公差，安装位置的轴肩高度需要严格控制，不能超过轴承内圈的允许倒角尺寸，否则会导致轴承无法贴紧轴肩定位，同时拆卸时也无法使用拉马钩住内圈端面；轴承座孔的台肩高度同样需要符合安装规范，避免台肩过高干涉外圈的正常装配。在三维建模过程中，需要完整还原内圈、外圈、每一粒圆锥滚子、保持架的全部几何特征，准确绘制滚道的锥度角度、滚子的锥形轮廓、内外圈的倒角与挡边结构，装配时保证所有滚子沿圆周均匀分布，滚子锥面与内外滚道保持正确的接触位置，保持架兜孔与滚子之间预留合理的间隙，完整呈现圆锥滚子轴承的装配关系与结构细节。这类轴承在润滑维护上通常采用锂基脂润滑，装配时在滚道与滚子间隙内填充适量润滑脂，依靠轴承两侧的密封结构或者设备自身的密封端盖防止润滑脂泄漏、外界粉尘与水汽进入轴承内部，在多粉尘、潮湿的工况环境下，合理的密封搭配能够大幅延长轴承的服役周期。设计选型时需要核算轴系的径向载荷大小、轴向载荷大小、运转转速范围，确认该型号轴承的额定动载荷、额定静载荷能够满足设备的寿命要求，同时核对安装空间的径向与轴向尺寸，确保轴承装入后不会与周边的齿轮、套筒、端盖等零件发生干涉，为整套传动系统的稳定运转提供可靠的支承保障。
