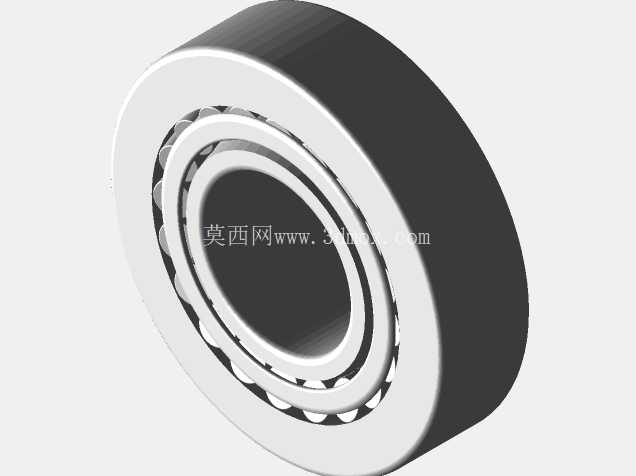

30202型圆锥滚子轴承结构设计

在各类中小载荷的机械传动系统中，圆锥滚子轴承始终是同时承受径向与轴向复合载荷的核心支承部件，30202型号作为小尺寸规格的代表，广泛应用于摩托车转向柱、小型减速器输入轴、机床进给机构、纺织机械导辊以及轻型输送设备的辊筒支承位置。这类轴承的设计核心在于利用圆锥面滚动体的接触角特性，将运转过程中产生的径向力与单向轴向力进行合理分解，通过滚道与滚动体的线接触形式，相比同尺寸的球轴承拥有更高的承载能力，尤其适合存在冲击载荷的中低速传动场景。

从结构设计逻辑来看，30202圆锥滚子轴承采用分离式结构设计，内圈带滚子保持架组件与外圈可完全拆分，这一特性给现场安装与间隙调整带来了极大便利——在装配过程中，技术人员可以通过调整内圈与外圈的轴向相对位置，精准控制轴承的工作游隙，避免因游隙过大导致的运转抖动、噪声超标，或是游隙过小引发的摩擦温升过高、润滑脂失效加速等问题。滚动体采用圆锥截形设计，其锥角与内圈滚道、外圈滚道的锥角保持严格的几何匹配，确保所有滚动体在承载时接触线均匀受力，避免局部应力集中造成的早期点蚀失效。保持架采用冲压钢板结构，兜孔形状与滚动体轮廓适配，既能够对滚动体起到均匀分隔作用，防止运转过程中滚动体之间发生直接摩擦碰撞，又能在一定程度上存储润滑脂，为接触界面持续提供润滑介质。

该型号轴承的外形尺寸经过标准化设计，内径为15mm，适配直径15mm的标准轴颈安装，安装时轴颈的加工精度通常需要达到IT6级以上，表面粗糙度控制在Ra0.8以下，避免因轴颈圆度超差导致轴承内圈变形，影响旋转精度。轴承外径为35mm，适配安装座孔的加工精度一般要求为IT7级，座孔与轴颈的同轴度公差需要控制在0.02mm以内，防止安装偏心造成附加载荷。轴承整体装配高度为10mm，安装时需要预留足够的轴向压紧空间，通常锁紧螺母的压紧量需要根据实际工况的载荷大小、运转转速进行调整，对于转速较高、载荷平稳的场景，工作游隙可以控制在0.01-0.02mm之间，对于存在冲击载荷、正反转频繁的场景，可适当放大游隙至0.02-0.04mm，提升轴承的抗冲击能力。

在实际应用场景中，这类小尺寸圆锥滚子轴承常成对使用，通过背对背或面对面的安装方式，实现双向轴向载荷的承载能力，比如在小型齿轮减速器的输入轴两端，分别安装一套30202轴承，既可以支承齿轮传递径向啮合力，又可以抵消斜齿轮啮合产生的轴向分力，保证轴系的轴向定位精度。在摩托车的转向柱位置，上下两套同类型轴承可以承受整车前部的载荷，同时保证转向动作的灵活顺畅，即使在颠簸路面产生冲击载荷，也能通过滚动体与滚道的接触变形吸收部分冲击，避免转向卡滞。需要注意的是，这类轴承在润滑方式上通常采用锂基润滑脂润滑，加注量需要控制在轴承内部空腔的1/3-1/2，过量加注润滑脂会导致运转过程中搅脂阻力过大，温升异常，反而会缩短轴承的使用寿命。在三维建模过程中，需要严格还原滚道的锥度参数、滚动体的截形尺寸以及保持架的兜孔位置，确保装配后各部件之间不存在干涉，同时模拟出正确的接触关系，为后续的有限元受力分析、运动仿真提供准确的模型基础，避免因模型尺寸偏差导致仿真结果与实际工况存在较大误差，影响后续的结构优化与选型判断。
