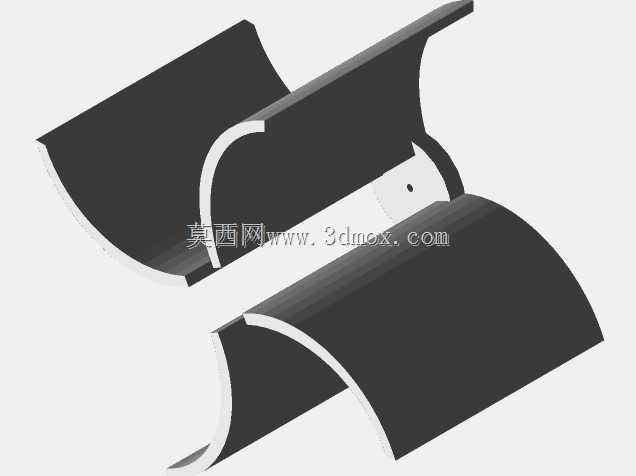

小型垂直轴风力涡轮三叶转子结构

　　这套三叶式风力涡轮转子结构面向小型风能演示、教学实验与低功率发电验证场景，核心由三片细长流线型叶片和中央轮毂组成。叶片从轮毂向外呈放射状布置，叶尖逐渐收窄，整体轮廓强调在低风速气流中获得稳定启动力矩，同时避免叶片根部因截面突变产生明显应力集中。中央轮毂承担叶片定位、扭矩传递和与动力源连接的作用，其轴向预留的安装孔可直接插入5V直流电机轴，使风轮在气流驱动下带动电机旋转，完成机械能到电能的转换；在教学场景中，也可反向由电机驱动转子，用于观察叶尖轨迹、气动姿态和旋转平衡。

　　从实际用途看，该结构并不追求大型机组的兆瓦级输出，而是服务于桌面级STEM项目、风能原理展示、青少年工程实践和小型原型验证。它可以安装在开放式风洞出口、风扇前方或自然通风位置，用来比较不同叶片数量、桨距角和迎风方向对启动风速、转速稳定性的影响。三片叶片的布置在视觉上比双叶结构更均衡，旋转时陀螺效应较柔和，轴向振动和周期性冲击也更容易控制；对于垂直轴演示方案，转子轴线可竖直布置，气流不必严格对准某一偏航方向，结构对来流方向变化的容忍度更高。

　　叶片外形采用狭长渐缩形态，根部较宽以保证与轮毂连接区域有足够承载面积，中段维持较平顺的展向过渡，叶尖收尖则用于减小端部涡流带来的阻力和噪声。建模时需要重点控制叶片中心线、弦长变化和厚度分布之间的关系：若根部过渡过硬，打印或加工后容易在高速旋转时出现局部发白、开裂；若叶尖过重，则会增大离心载荷，使轮毂孔和电机轴承受额外弯矩。较合理的处理方式是让质量尽量靠近轮毂，叶片表面保持连续曲面，避免在高应力区开设突兀缺口。

　　轮毂是整套结构的装配基准。其内孔与电机轴之间应保持明确的配合边界，既要保证周向扭矩可靠传递，又要方便拆装调整。若采用过紧配合，环境温度变化或塑料件吸水后可能造成拆卸困难；若间隙过大，转子启动瞬间会产生敲击和偏心。实际原型制作中，可在轮毂侧面设置紧定螺钉位、扁位或胶粘固定区，使叶片组件与电机轴形成稳定连接。轮毂外圆与叶片根部的接合面需要有足够包络面积，三片叶片按120度均布，任意一片的角度误差都会在旋转中表现为振动和噪声。

　　安装边界方面，转子前方应保留无遮挡的进风空间，后方也不宜紧贴支架板面，否则叶尖附近气流会被扰动，导致转速波动。叶片旋转直径决定了防护框或实验台架的最小净空，台架支撑件应避开叶片扫掠区域，并在轴向留出电机、接线和固定螺母的位置。若用于水平轴演示，电机轴线与来流方向基本平行，轮毂前端可增加整流帽以降低中心扰流；若用于垂直轴演示，支架需承担径向和轴向载荷，底部固定面应能抑制整机摆动。

　　设计思路上，该模型把复杂风电系统压缩为可快速制造、可直接观察的机械单元：叶片负责捕获气流动量，轮毂负责均布定位和扭矩汇总，电机轴接口负责能量输出。结构没有复杂的变桨机构和偏航机构，因而更适合验证基本风能转换逻辑。对于三维建模人员，建模重点不在堆砌零件数量，而在叶片曲面光顺、三叶片相位准确、轮毂同轴度可靠以及安装孔尺寸闭环。完成数字模型后，可通过截面检查确认叶片根部厚度，通过旋转阵列检查三片叶片的一致性，再通过装配干涉检查确认轮毂、电机轴和支架之间不存在运动冲突。

　　在工程教学中，该转子还可作为载荷传递分析的典型案例。气流作用于叶片表面后，力沿叶展向根部传递，根部将弯矩和扭矩导入轮毂，轮毂再通过轴孔连接把旋转运动输出到电机。若叶片采用轻质塑料制作，应关注离心力引起的拉应力；若采用金属或木质叶片，则需重新校核电机轴承载和支架刚性。整体结构简洁，但包含曲面造型、阵列装配、配合设计、动平衡意识和安全防护等多个工程要点，适合作为小型风能设备原型开发的基础转子方案。
