8040工业铝T型槽挤压结构件

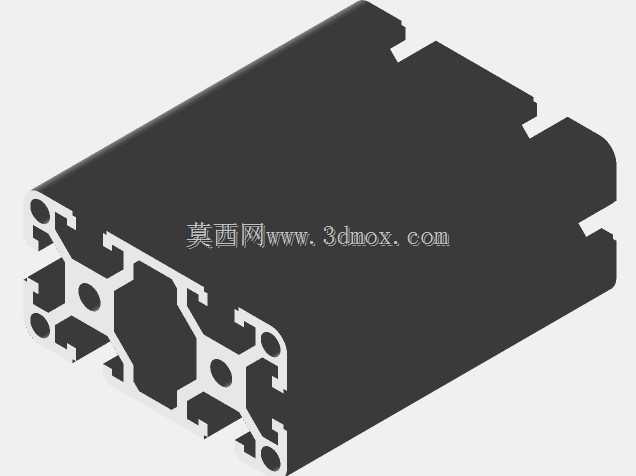

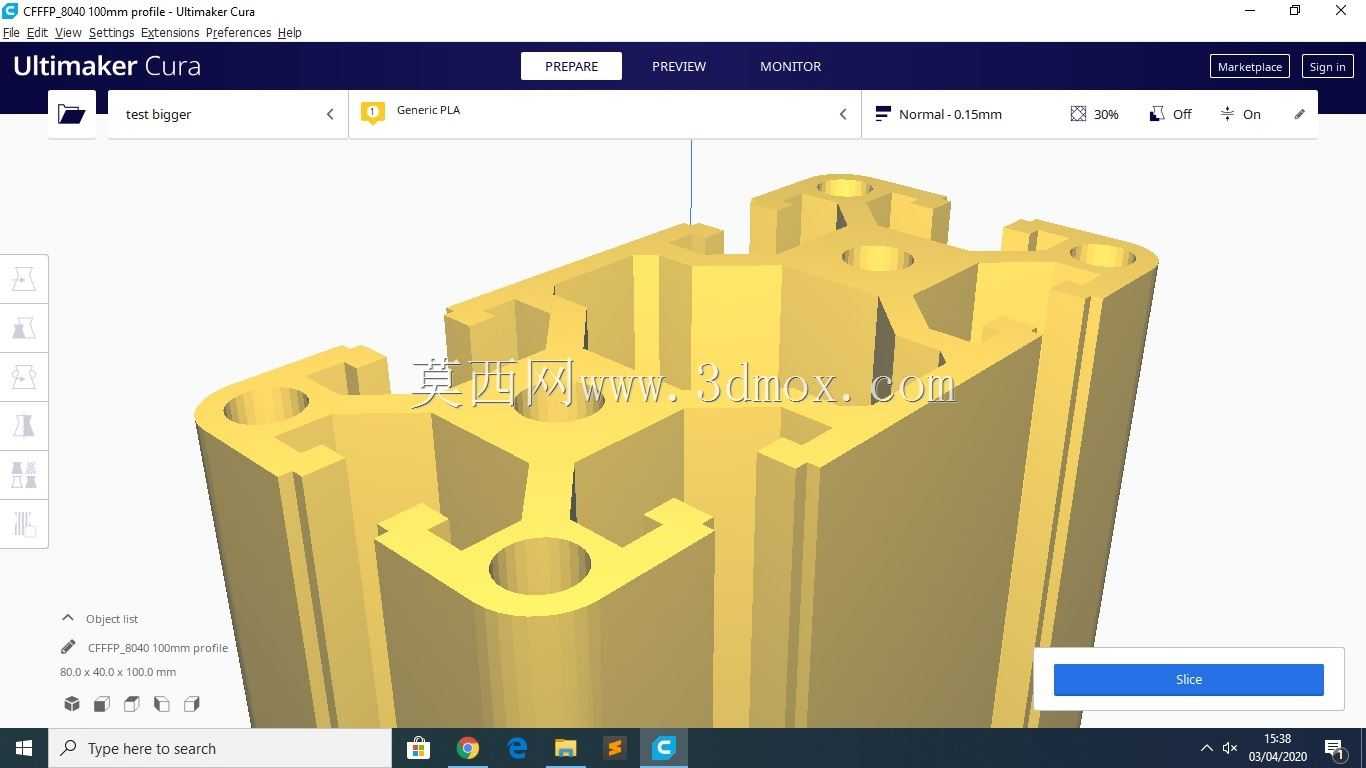

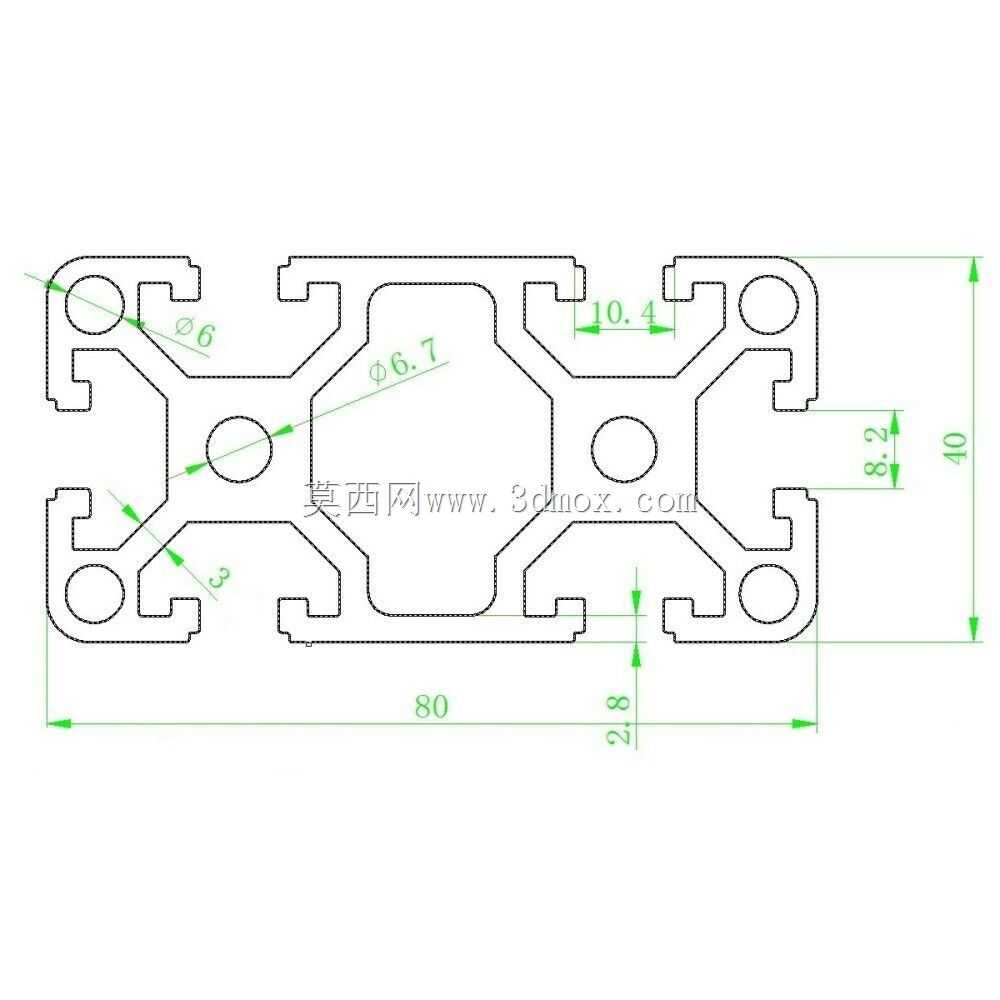

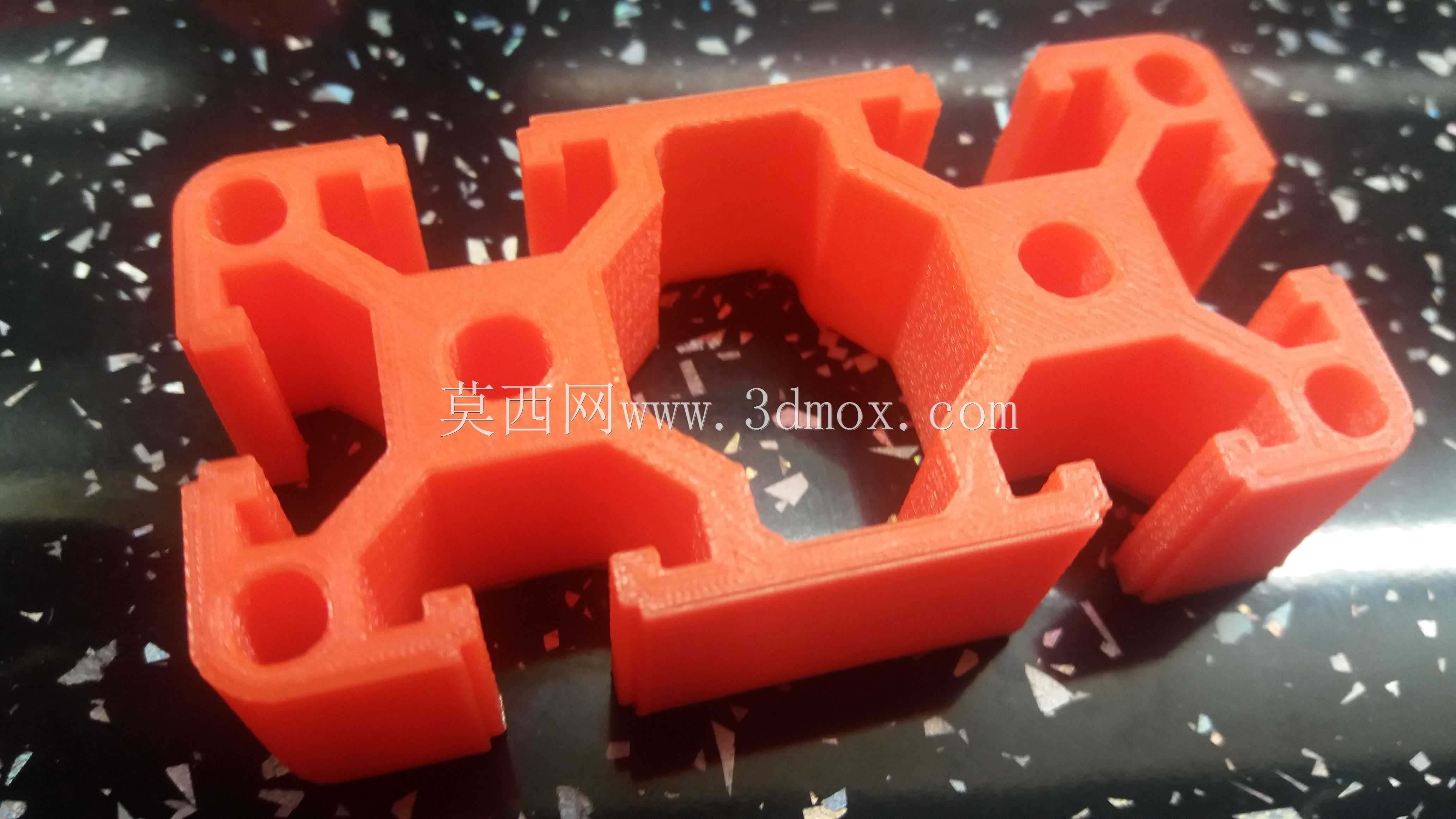

　　8040规格T型槽铝挤压型材属于设备框架搭建中使用频率较高的矩形截面型材，截面外轮廓尺寸为80mm×40mm，单段标准建模长度取100mm作为基础单元，可根据实际机架布局沿长度方向任意裁切、拼接。这类型材最常见的应用场景，是自动化生产线的外围防护围栏、中型设备的主机承载底架、3D打印机与激光雕刻机的运动轴安装梁、实验室测试工装台架，以及输送线侧边的传感器、拖链、电气线槽安装基体。

　　从截面功能布局来看，该型材沿长度方向贯通布置多组T型安装槽，槽口宽度适配标准T型螺栓与方形螺母，装配时不需要在型材本体上额外钻孔攻丝，只需将预置螺母滑入槽道，调整到对应连接位置后锁紧即可完成面板、角件、脚轮、调节脚座的固定。这种槽道设计的优势在于现场改型灵活：设备调试阶段如果需要新增安装光电传感器、气动阀组或者防护门板，不需要重新焊接、重新加工基材，仅在对应槽位追加紧固件就能完成拓展，非常适合小批量定制化设备的快速搭建。

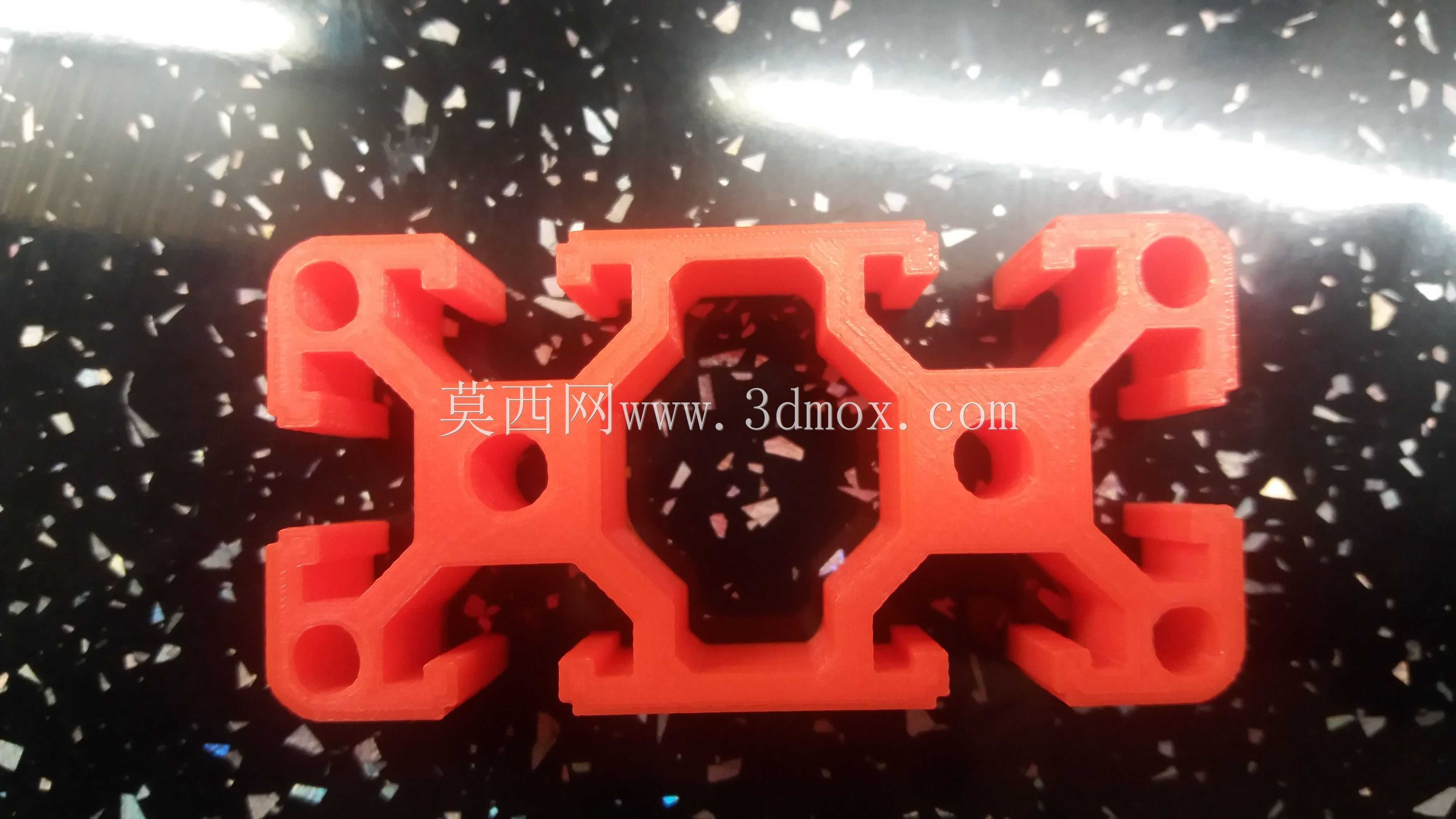

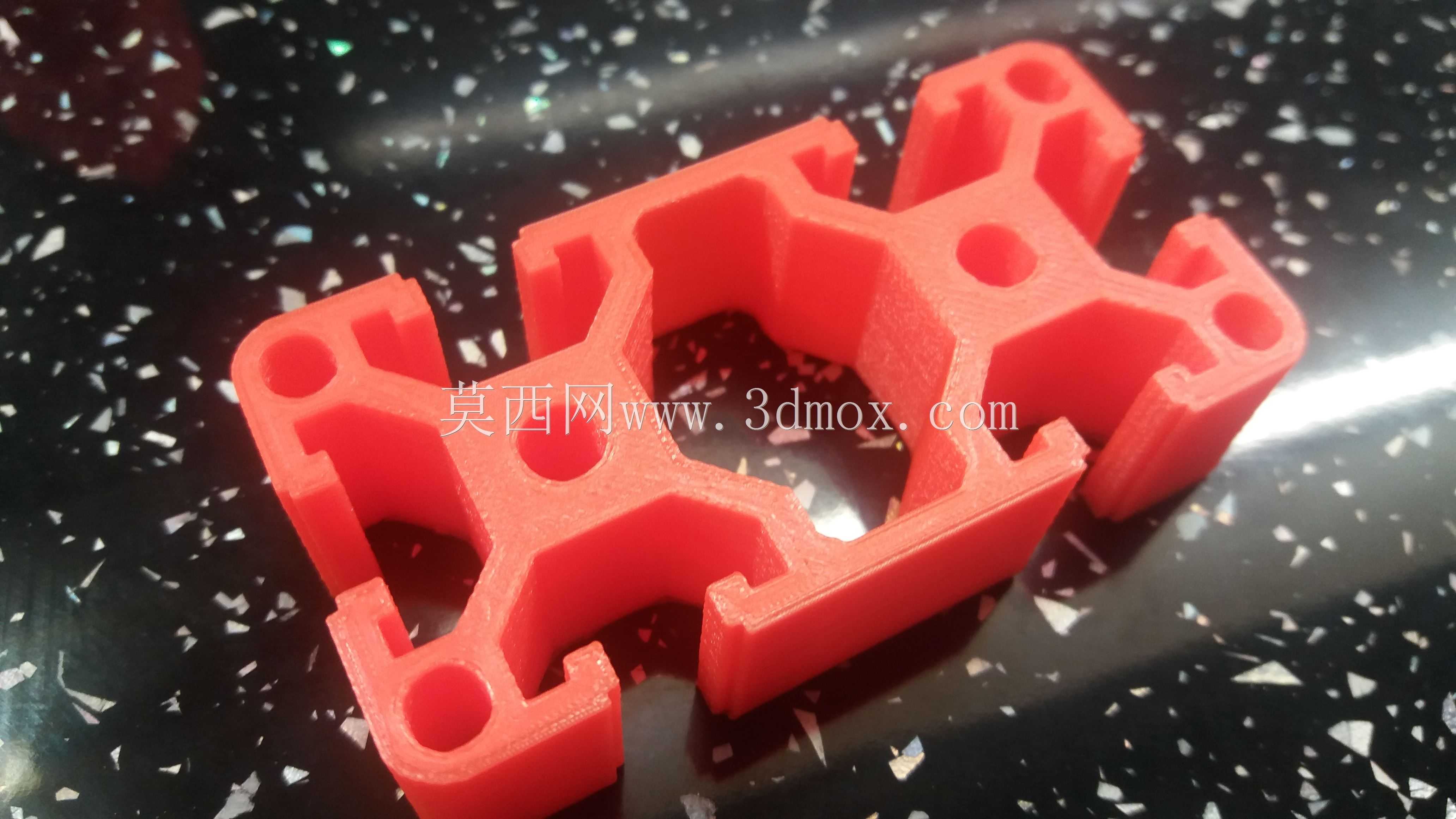

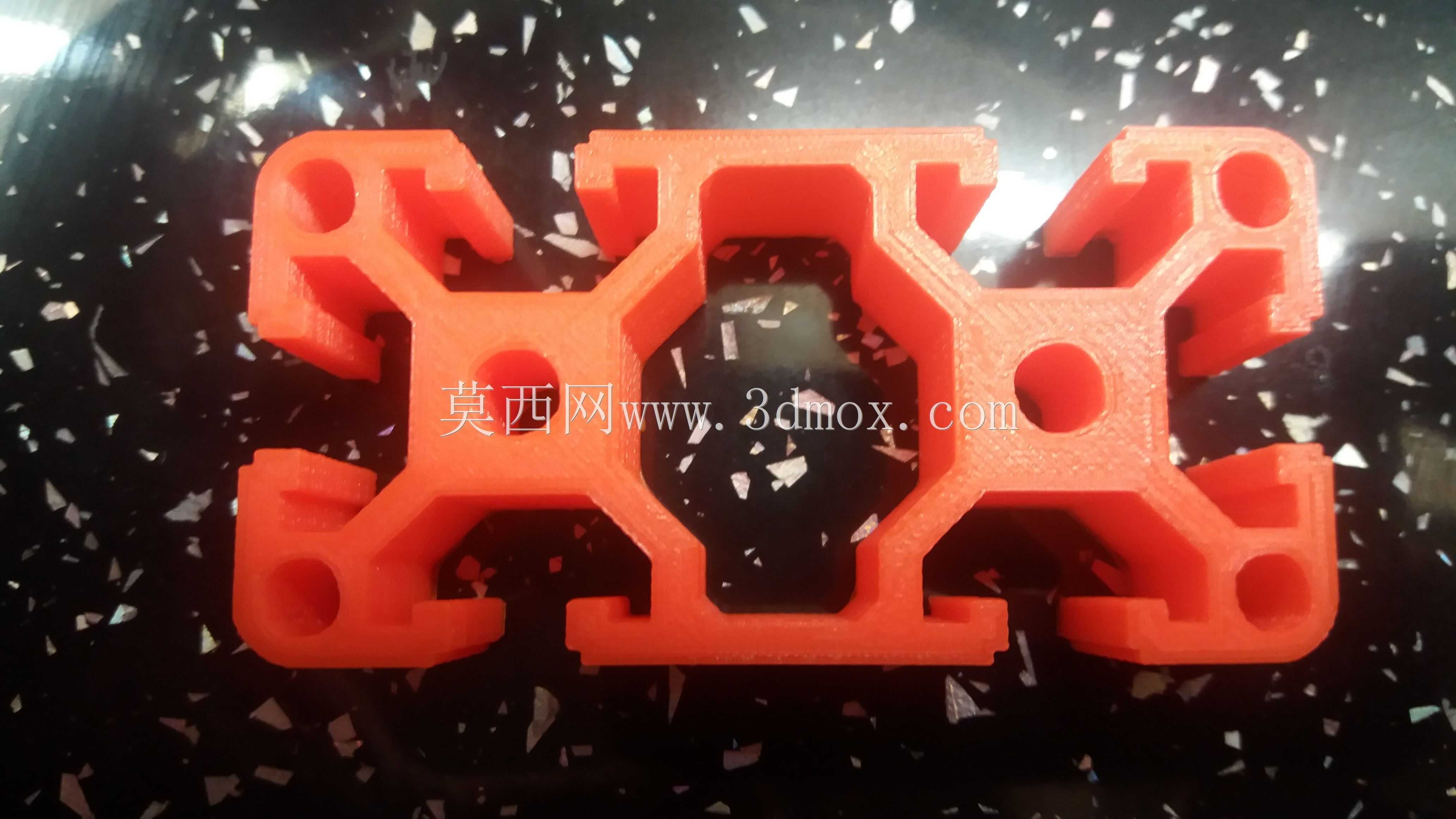

　　截面内部设计有十字交叉的加强筋结构，将80×40的外框内腔分隔为多个封闭空腔，在控制整体米重的前提下大幅提升截面的抗弯与抗扭刚度——对比同外形尺寸的实心铝块，挤压型材的用料减少六成以上，但沿80mm边方向的承重弯曲模量完全可以满足跨度1米以内的横梁承载需求，作为设备底架使用时，上方放置200kg以内的主机部件不会出现明显挠曲。截面四周预留的多个圆形工艺通孔，一方面是挤压成型时的模具流道均衡结构，避免厚壁位置出现挤压应力变形；另一方面也可作为走线路径，低压传感器线、气管可以直接从内腔穿过，让机架外观更整洁，避免线缆外露被运动部件剐蹭。

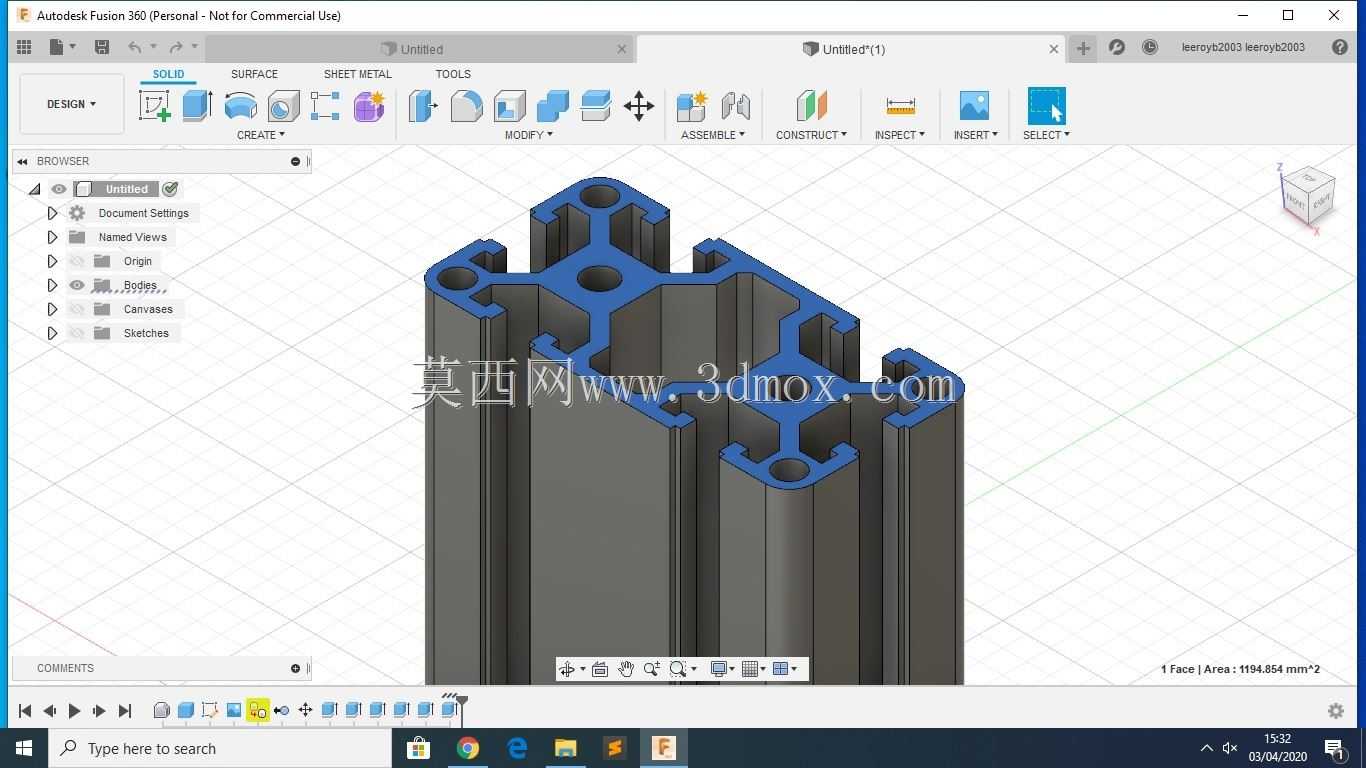

　　建模过程中需要重点把控几个安装边界：首先是T型槽的槽口收口尺寸，必须和常用的欧标T型螺栓头部尺寸匹配，槽底宽度要保证螺母可以顺畅滑动同时不会在锁紧时发生转动；其次是型材两端的拼接端面粗糙度与垂直度，两根型材直角对接时，如果端面倾斜超过0.1mm，角件锁紧后整个框架会出现累积偏差，多层机架搭建后顶层的平行度会超出安装要求；再者是截面的圆角过渡，所有筋位和外壁交接处都保留R1左右的挤压工艺圆角，不能做成尖锐直角，否则挤压生产时模具在尖角位置会出现应力集中，量产时容易崩模，同时尖角位置阳极氧化后也容易出现色差、积渣缺陷。

　　实际选型使用时，8040型材通常作为主承重梁，和4040、3030等小规格型材搭配组合：设备底部的承重框架用8040搭建，保证整体稳定性，上层的轻载安装支架、防护栏框架用小规格型材，在控制成本的同时兼顾整体刚性。型材表面做阳极氧化处理后，表层形成致密氧化膜，在车间潮湿环境下不会生锈，日常维护只需要擦拭表面灰尘即可，不需要做刷漆防腐。和传统焊接钢管机架相比，铝挤压型材框架不需要做焊接后的打磨、喷漆工序，装配全程无明火，后期设备搬迁拆解时所有型材都可以重复利用，不会像焊接架那样切割后只能报废，非常适合柔性生产线、实验平台这类需要频繁调整布局的场景。在做运动轴安装梁使用时，型材槽道可以直接嵌入直线导轨的安装基准，只要装配时校准导轨的直线度，型材本身的截面刚性完全可以支撑低速运动模组的运行需求，不需要额外加装钢板补强。
