双列T型槽工业铝型材截面结构设计

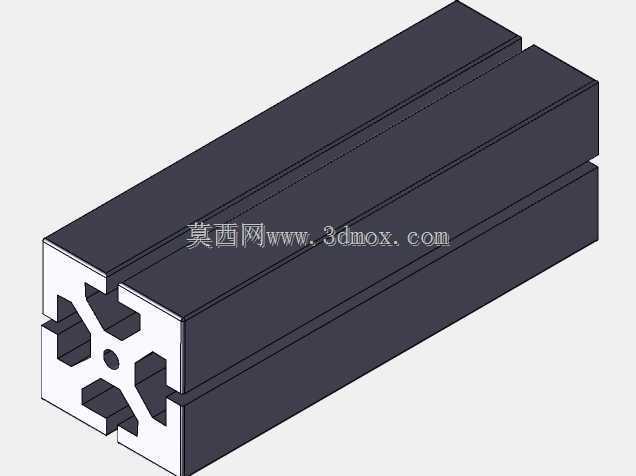

　　在自动化产线机架搭建、设备防护围挡、检测工位工作台框架的实际选型过程中，T型槽铝型材的截面结构直接决定了整套框架的负载能力、安装便捷性与后期改造空间。本次呈现的双列平行T槽铝型材，截面采用对称式腔体设计，中心位置设置带定位孔的十字加强筋结构，四个侧边均预留标准T型安装槽位，相邻槽位之间通过圆弧过渡的支撑筋连接，既避免了直角应力集中带来的型材受载变形问题，也能在螺栓滑入槽道时提供足够的导向空间，不会出现卡滞、滑牙的安装故障。从实际应用场景来看，这类双列槽铝型材常被用于中等负载的设备侧护板安装、输送线侧边导向条固定、小型仪器的安装底板承载，相比单槽铝型材，双平行槽道可以同时容纳两组T型螺栓，在安装外置钣金件、传感器支架、走线槽时，

　　不需要额外加装转接件，直接通过槽内螺栓锁紧即可完成固定，能大幅减少现场装配的零件种类，降低装配工时。设计这类型材截面时，首先要明确T型槽的开口尺寸与槽内空腔的比例，开口宽度要匹配常用的T型螺栓头部尺寸，槽道深度要保证螺栓头部完全嵌入后不会突出型材表面，避免后续安装外置面板时出现间隙；中心加强筋的厚度需要根据型材的单位长度重量要求做匹配，过薄会导致型材受弯时加强筋先发生屈曲，过厚则会增加挤压成型的原料成本，同时提升型材整体重量，给框架的移动、吊装带来额外负担。从安装边界来看，这类铝型材的端面可以直接配套标准的端盖、角码、脚轮连接座，不需要做二次铣削加工，当需要做多段型材拼接时，相邻型材的槽道可以完全对齐，

　　内置的连接条可以直接穿入槽道完成隐形连接，外表面不会露出连接螺栓，整体框架的整洁度更高。在实际设备改造场景中，这类双T槽铝型材的优势尤为明显，当产线需要新增检测传感器、安全光栅、辅助工装时，只需要松开对应位置的T型螺栓，调整附件位置后重新锁紧即可，不需要在型材上重新钻孔、攻丝，也不会破坏型材的表面氧化层，能适应频繁调整工位的柔性产线需求。截面的镂空结构设计并非单纯为了减重，每个空腔的位置都经过受力校核，当型材承受垂直于长度方向的载荷时，外侧的支撑筋会将载荷分散到中心加强筋上，避免局部应力过大导致型材侧壁变形；T型槽的边缘做了微小的倒角处理，既可以在挤压成型时减少模具的磨损，也能在T型螺栓滑入时起到导向作用，

　　即使是现场没有专用装配工具的情况下，也能快速完成螺栓的穿入与定位。在做三维建模时，这类型材的截面草图需要完全对称，所有槽位的尺寸公差要控制在挤压工艺允许的范围内，槽道的平行度要保证在每米长度0.1mm以内，否则长距离拼接时会出现连接条卡滞、外置安装件无法对齐的问题；建模过程中需要预留氧化层的厚度余量，避免实际生产出的型材因表面处理层厚度导致装配尺寸超差。和同规格的封闭方管型材相比，这种带T型槽的铝型材不需要焊接，所有连接都可以通过标准配件完成，拆解后可以重复利用，非常适合小批量定制化设备的框架搭建，也能满足实验室测试工位、小型自动化设备的快速搭建需求，在需要频繁调整结构的研发测试场景中，这种型材的复用率能达到90%以上，大幅降低研发阶段的硬件投入成本。
