SHF8卧式轴支撑座精密导向固定支座

　　在直线运动模组、小型输送导轨、检测工装以及桌面型自动化设备里，光轴的径向定位往往决定整套机构的运行平顺度。SHF8这类卧式轴支架承担的正是把直径8mm导向光轴稳定锁附在安装基板上的任务，它不像立式支座那样需要较大的竖直安装空间，而是以低矮贴板的方式布置，适合设备台面紧凑、轴系贴近底板的场合。

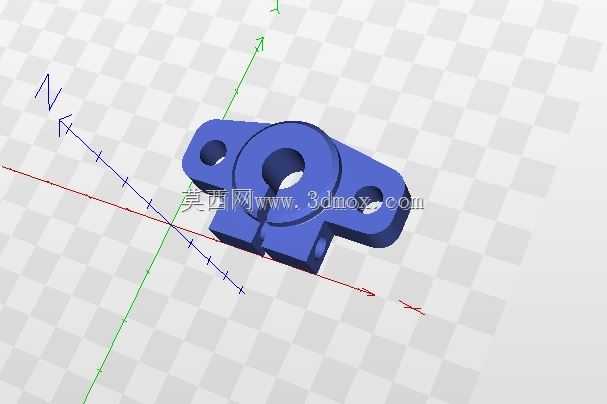

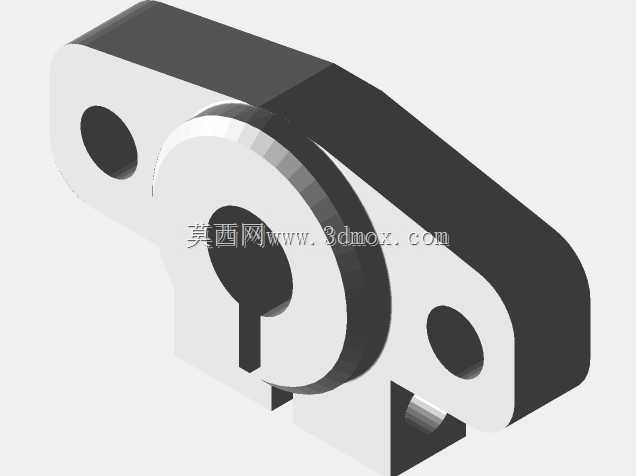

　　从结构上看，支座主体中央设置贯通的圆孔，孔壁用于包覆导向轴，下方开出一条窄缝，缝的两侧由锁紧螺钉收拢。拧紧螺钉后，圆孔产生微量弹性变形，从而抱紧光轴，实现轴的轴向位置和圆周方向固定。这种开口夹紧方式避免了顶丝点接触对轴表面造成压痕，夹持力分布更均匀，后期调整轴的伸出长度也比较方便：松开螺钉即可滑移光轴，到位后重新锁紧。

　　支座两侧延伸出带安装孔的耳板，孔位用于穿过螺钉将整个支座固定在机架或型材平台上。耳板与中央筒体之间做了加宽过渡，既降低螺钉预紧时耳板根部的应力集中，也让支座在承受轴端侧向载荷时不容易翻倒。中央筒体上方保留了较厚的实体区域，以保证夹持孔的刚性；底部则尽量贴近安装面，使受力路径短、支撑重心低。

　　实际选型时，首先要确认导向轴直径与支座孔径一致，SHF8对应8mm轴径。安装边界方面，需关注两安装孔的中心距、孔径以及支座总宽、总长和总高，这些尺寸决定它在基板上占用的平面范围；同时要核对轴中心到底板的高度，因为该高度直接影响滑块、执行件或工作台的运动中心线。若多件支座共同支撑一根长光轴，应保证各支座孔心同轴，可在装配时穿入光轴后再逐步拧紧安装螺钉，避免强行别轴造成卡滞。

　　在功能特性上，卧式支座的优势在于装拆方向友好：光轴可沿水平方向穿入，支座从上方锁附到底板，维护时不必大幅拆解周边机构。它常用于导向光轴的端部或中间支撑，配合直线轴承、滑块完成推拉、升降引导、分拣挡停等动作。在3C检测夹具、包装送料轨道、小型移栽机构中，这类支座常成对出现，一端固定、一端辅助支撑，以提高长轴的抗挠度。

　　建模时应把中央夹持孔、开口槽、锁紧螺钉孔和两侧安装孔作为关键特征处理。夹持孔与开口槽之间要保留合理壁厚，过薄会导致锁紧时塑性变形，过厚则夹紧行程不足；耳板安装孔需留出螺钉头或螺母的操作空间，避免工具与中央筒体干涉。若用于高频往复运动场景，还应关注支座底面平面度以及孔轴线与底面的平行度，这些形位误差会放大为滑块运行阻力。

　　总体而言，SHF8轴支架属于小尺寸但功能明确的基础支撑件，设计重点不在复杂曲面，而在夹持可靠性、安装孔位边界、轴心高度以及与光轴、滑块之间的尺寸链配合。把这些细节在三维结构中表达清楚，后续出工程图、加工校核和现场装配都会更顺畅。
