GT2同步带100齿传动轮结构设计

　　在桌面级3D打印机、小型雕刻机、精密送料机构以及轻载自动化滑台的传动链路里，同步带轮承担着把旋转运动和直线运动进行高精度转换的核心作用。这款适配GT2同步带的100齿传动轮，针对8mm宽度同步带设计，齿形严格匹配GT2带型2mm节距的啮合规范，大齿数带来的大分度圆直径能够在相同驱动转速下获得更高的带边线速度，同时降低单齿啮合的接触应力，让长行程传动的运行平稳性得到明显提升。

　　从实际选型场景来看，不少大尺寸龙门运动设备在从动端选用大齿数带轮，一方面可以增大包角，让同步带和轮齿的啮合齿数更多，减少高速往复运动下的跳齿风险；另一方面大直径轮体自身的转动惯量虽然有所增加，但在从动侧作为张紧轮使用时，能够更好地维持皮带张力的均匀性，抵消长距离传动过程中皮带松紧边的张力波动。设计这款带轮时，首先围绕GT2带型的标准齿廓展开，齿顶圆角、齿槽深度、齿侧夹角都按照同步带啮合的几何关系推导，保证皮带的梯形齿可以顺畅嵌入齿槽，啮合过程中没有硬干涉，退出啮合时也不会出现刮擦带齿顶面的问题。

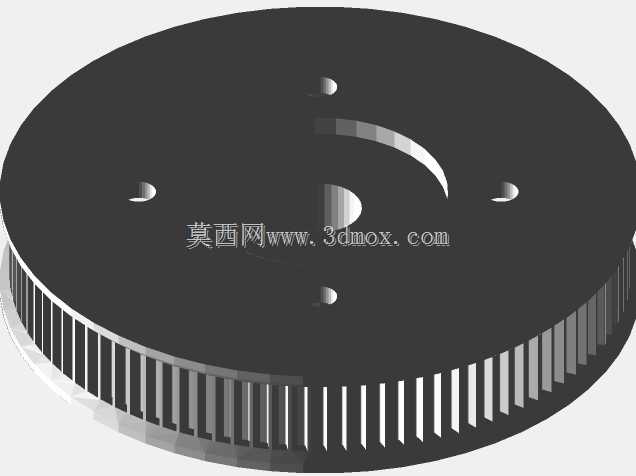

　　轮体采用盘式薄片结构，整体厚度方向适配8mm宽同步带，轮缘的挡边凸起可以对皮带运行形成轴向限位，避免设备长期运行中皮带出现跑偏、滑脱的情况。轮盘面上预留的多个安装孔位，支持不同孔距的安装支架对接，既可以穿过紧定螺钉把轮体锁定在传动轴轴端，也能够通过螺丝把带轮固定在从动支撑座的转轴上，适配不同设备的安装接口需求。盘面做了大面积的镂空减重设计，在保证轮体径向刚性、齿圈部分强度足够的前提下，去掉了轮心区域多余的材料，既降低了零件自身重量，也减少了转动惯量，让传动响应更加灵敏，同时镂空结构也方便安装时观察轴端对位情况，调整张紧度时操作空间更充足。

　　安装边界方面，这款100齿GT2带轮的分度圆直径由齿数和节距直接确定，100齿乘以2mm节距对应的分度圆周长为200mm，也就是带轮每旋转一周，同步带带动运动部件走过的直线距离为200mm，这个参数在设备运动学标定、脉冲当量计算时可以直接取用，不需要额外换算。轮体的轴向总厚度略大于同步带宽度，两侧挡边高出带面足够距离，即使皮带在运行中出现小幅轴向窜动，也不会从轮缘脱出。设计时校核了轮齿的弯曲强度，在轻载传动的典型工况下，齿根处的应力远低于常用工程塑料或者铝合金材料的许用应力，无论是3D打印制作快速验证件，还是采用铝合金切削加工做量产零件，都可以满足长期运行的强度要求。

　　在装配逻辑上，这款带轮的中心安装位可以根据实际使用的传动轴直径加工对应通孔，搭配紧定螺钉孔固定，安装时需要保证带轮端面和传动轴轴线的垂直度，否则会导致皮带单侧受力、磨损加快。多个周向分布的安装孔也支持将两片带轮组合使用，或者搭配轴承做成从动张紧轮组件，不需要额外设计复杂的轮体连接结构。在运动控制场景里，大齿数带轮的使用还可以减小传动比，当电机端选用小齿数主动轮时，大从动轮能够降低输出轴的转速，提升输出扭矩，适合需要大推力的长行程滑台使用。齿形加工的一致性直接影响传动噪音和寿命，建模过程中所有齿槽通过圆周阵列生成，保证每个齿的分度角度均匀，齿廓形状统一，啮合时皮带的每一个齿都能均匀承载，不会出现局部齿受力过大、磨损不均的问题。轮体盘面的镂空孔位置经过排布，避开了齿根对应的受力区域，不会削弱轮缘的刚性，即使在皮带张紧力较大的情况下，轮体也不会出现明显的径向变形，维持齿形和皮带的稳定啮合。
