半比例桌面级小型风力涡轮机结构

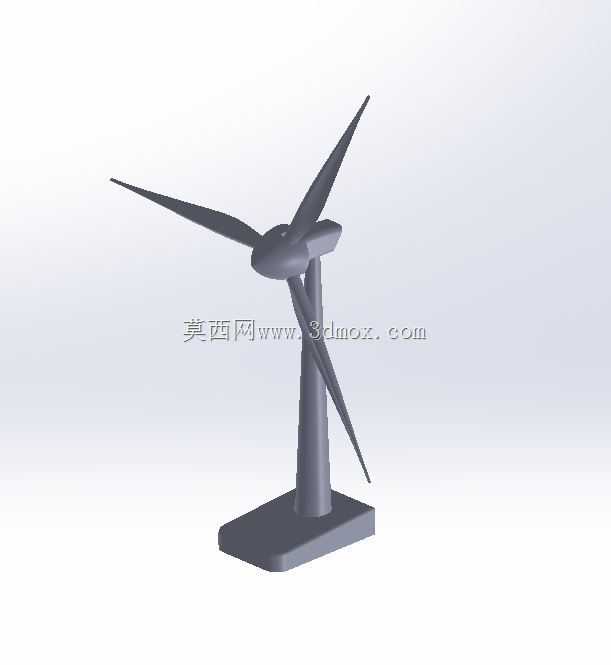

　　这套小型风力涡轮结构面向桌面展示、教学演示、增材制造样件验证以及新能源设备认知场景，整体采用三叶片水平轴布局，将真实风电机组中的叶轮、机舱、塔架和基础平台压缩为可独立成型的小型装置。它并不是单纯的外观摆件，而是在比例缩减过程中保留了风力发电机组最核心的空间关系：叶片围绕轮毂形成迎风旋转面，机舱位于塔架顶部承担支承与转向承载的视觉功能，塔架把上部载荷传递到底座，底座则通过较大的接地面积保证静置展示时的稳定性。

　　从实际用途看，该结构可用于新能源课程中的风电机组组成讲解，也可作为机械结构认知、装配关系展示和快速成型练习的对象。三叶片方案在小型模型中具有较好的视觉平衡感，叶片之间按近似120度均布，旋转时质心分布均匀，能够减少因偏心带来的晃动。叶片外形采用细长渐缩形态，根部较宽以模拟与轮毂连接的承载区域，叶尖逐渐收窄，符合风力机叶片从根部到尖部弦长递减的基本特征。叶片前缘和后缘的曲面过渡连续，既体现气动外形的流线感，也避免小尺寸打印时出现过于薄弱的边缘。

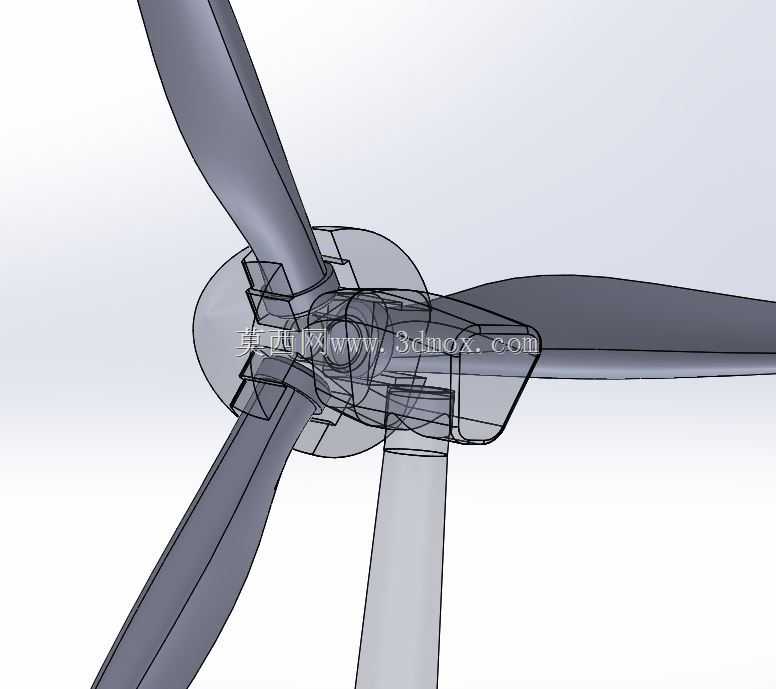

　　轮毂与机舱的连接区域是上部结构的关键。轮毂需要同时容纳三支叶片的根部定位，因此在造型上形成集中交汇体，使叶片载荷能够向机舱方向传递。机舱外形采用圆润包覆式轮廓，内部虽以展示模型方式处理，但外部比例参考了小型水平轴风机的机头形态，前端与轮毂衔接，后部略微延伸，形成可识别的发电机组主体。塔架采用直立柱状支承，截面变化克制，底部与底座相接处承担弯矩最大，因此结构视觉上更强调根部的稳定过渡；顶部与机舱连接，则需要控制横向尺寸，避免机头显得笨重。

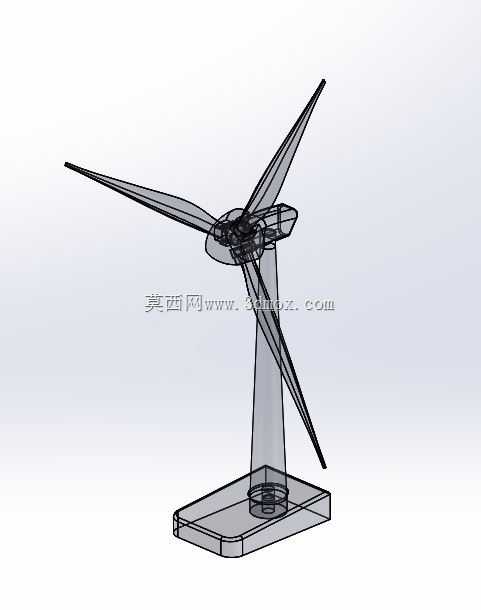

　　底座设计为平板式矩形基础，四角和边缘做了简化处理，主要作用是提供放置边界和抗倾覆能力。对于桌面级风力机模型而言，上部叶轮和机舱虽然质量不大，但叶片展开后形成较大的迎风轮廓，若底座过小，轻微触碰或展示环境中的气流扰动都可能造成重心不稳。较宽的底座能够把支承点外移，使整机在静态摆放和手动拨动叶轮时都具有明确的支撑面。塔架轴线位于底座中心附近，上部叶轮旋转面与底座长边、短边之间保留足够空间，叶片转动轨迹不会越出基础轮廓，这一点在陈列、包装和手持展示时都很重要。

　　设计思路上，该结构优先考虑小尺寸制造的可实现性。真实风力机叶片包含复杂的翼型、扭角和变桨机构，但在半比例小型样件中，如果完全复刻细小机构，会导致壁厚过薄、连接脆弱、成型后清理困难。因此模型将叶片与轮毂的关系进行整体化表达，把复杂机构隐含在外形之中，重点呈现风轮直径、塔架高度、机舱位置和基础尺寸之间的比例。这样处理后，结构既能够被非专业观众快速识别为风力发电机组，也能让机械从业者从中看出水平轴风机的基本布置逻辑。

　　在安装边界方面，叶轮旋转直径是上部最需要关注的尺寸。叶片向斜上方和两侧展开，最外侧叶尖决定了设备运行或展示时的水平占用范围；塔架高度决定风轮中心距底座平面的高度，过高会增加倾覆力矩，过低则会使叶片靠近底座而削弱视觉比例。机舱长度方向沿风轮轴线布置，其尾部向后延伸，需与塔架中心线保持合理距离，以表现机头配重关系。底座的长宽尺寸应覆盖塔架根部并向外留出余量，尤其在叶片指向底座两侧时，叶尖投影与底座边缘之间应保留安全间隙，避免转动过程中产生干涉。

　　从结构评审角度看，这类小型风机模型的价值不在于还原发电功率，而在于清楚表达新能源设备的层级关系。风轮负责捕获气流并形成旋转运动，机舱代表能量转换与支承部件，塔架负责抬高风轮并传递载荷，基础负责抵抗倾覆和提供安装面。四者之间的比例如果失衡，就会出现叶片过大、塔架过细、底座过轻或机头过于厚重等问题。该结构在外形上通过细长叶片、紧凑机舱、直立柱架和宽厚平台形成稳定视觉重心，适合作为风电机组原理展示、展陈道具和增材制造结构样件使用。
