15槽16极外转子永磁风力发电电机

　　这套三维结构围绕低速直驱式永磁能量转换单元展开，定子侧采用15槽集中绕组布局，转子侧匹配16极永磁磁极，槽极配比选取分数槽集中绕组方案，绕组端部长度被大幅压缩，铜材占用量相较传统分布式绕组降低明显，同时齿槽转矩的基波阶次被抬升，转矩脉动幅值得到抑制，适配风力叶轮低转速、大扭矩的输入工况，也可反向作为电动机驱动外转子负载运转。

　　从实际装机场景来看，这类结构多用于小型离网风力发电机组、分布式风光互补供电站点，也可改造为轮毂直驱电机、低速回转平台驱动部件；风轮直接套接在外转子壳体端面，省去增速齿轮箱这一故障高发环节，机舱传动链缩短，日常运维点集中在轴承与绕组绝缘检测，野外山地、牧区、海岛等巡检不便区域的适配性更强。

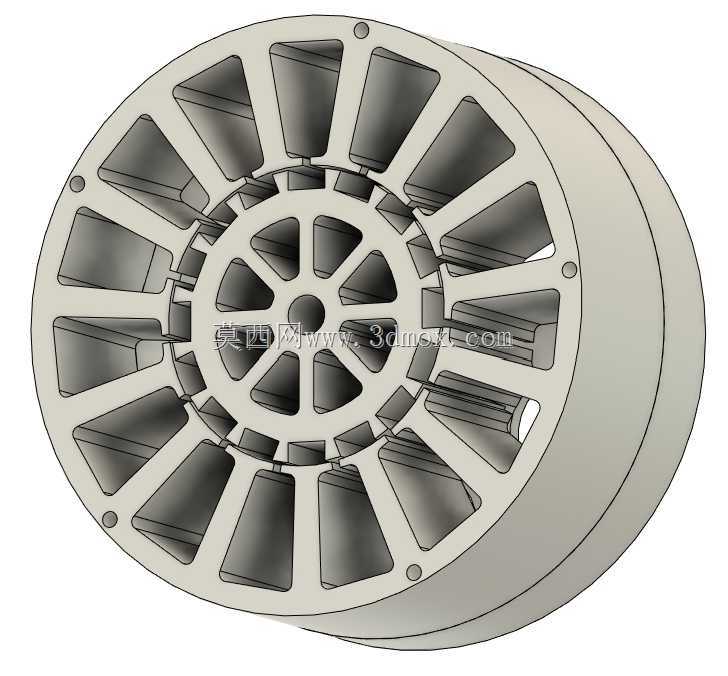

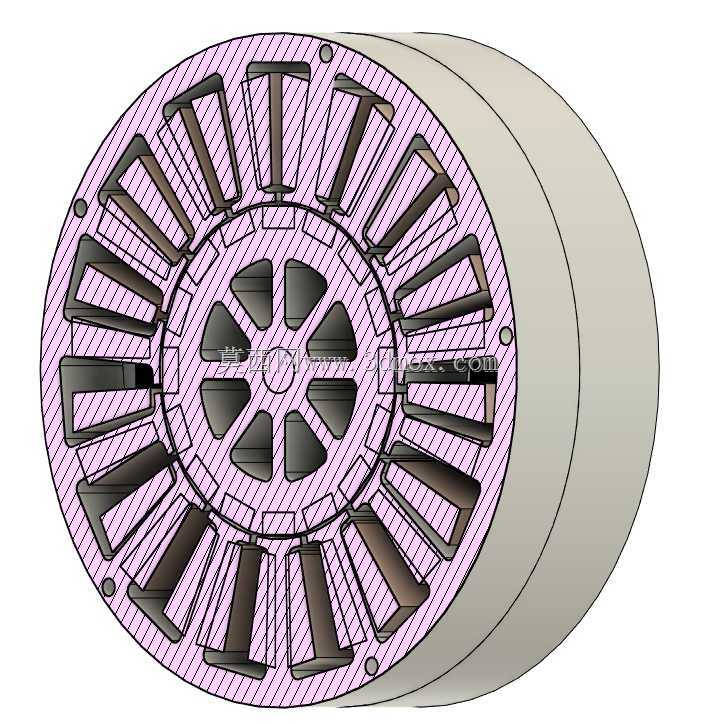

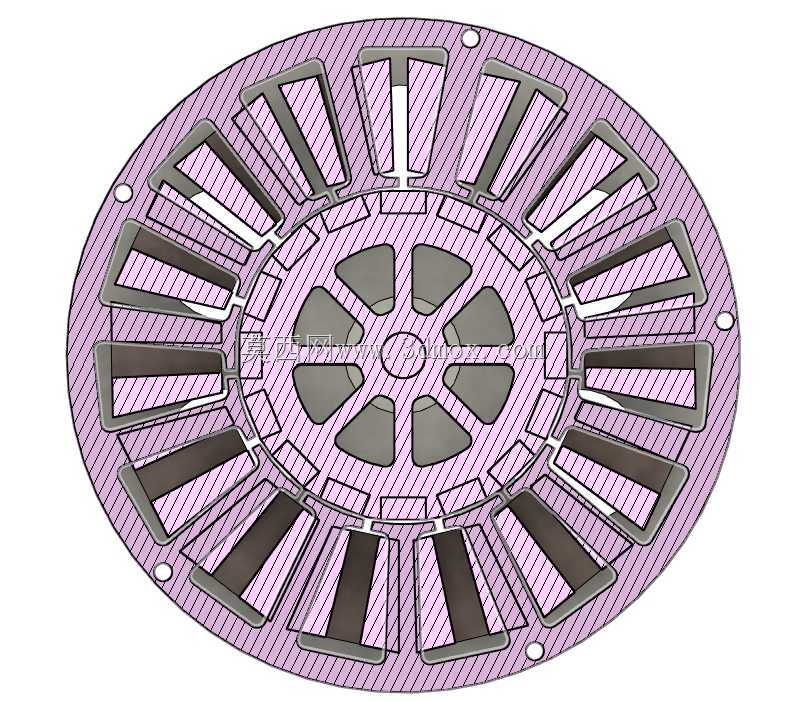

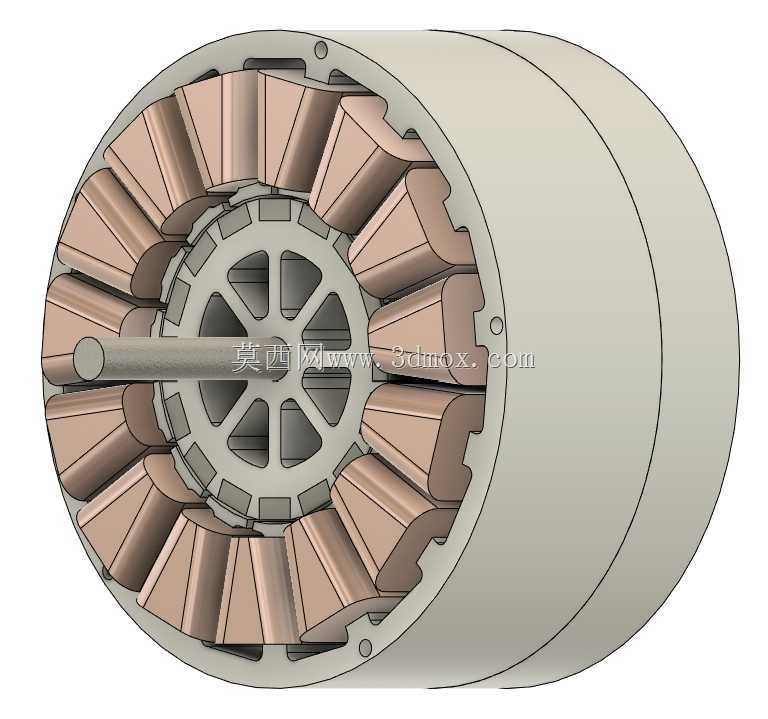

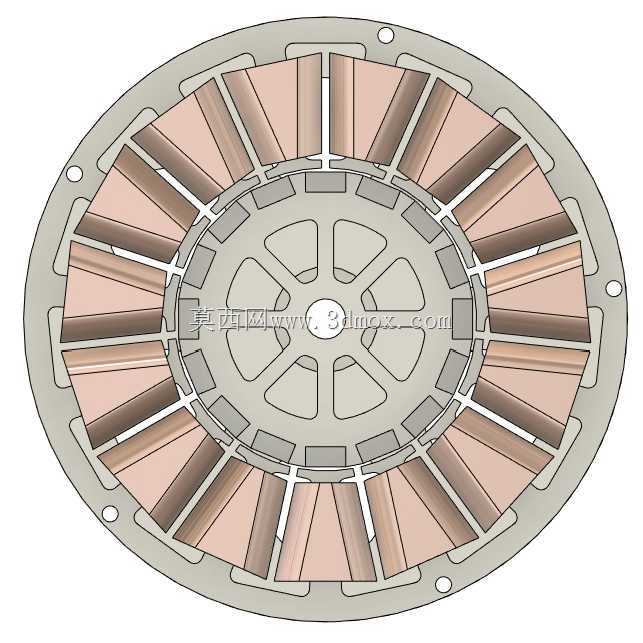

　　建模过程中先完成定子冲片的叠压基准搭建：15个定子齿沿圆周均布，齿部宽度结合磁路饱和阈值设定，齿顶开设极靴弧面，约束永磁体气隙磁密的波形正弦度，槽口宽度兼顾绕组嵌装操作空间与齿槽转矩削弱需求，槽内预留绝缘层与槽楔的装配余量，避免三维结构出现干涉。转子部分采用外转子杯型壳体，16块钕铁硼永磁体沿壳体内壁周向嵌装，磁体采用表贴式固定方案，磁体背部与转子壳体内壁贴合，壳体选用导磁钢材充当磁轭，构成完整磁回路，磁体之间设置定位挡边，限制高速旋转工况下磁体滑移脱出。

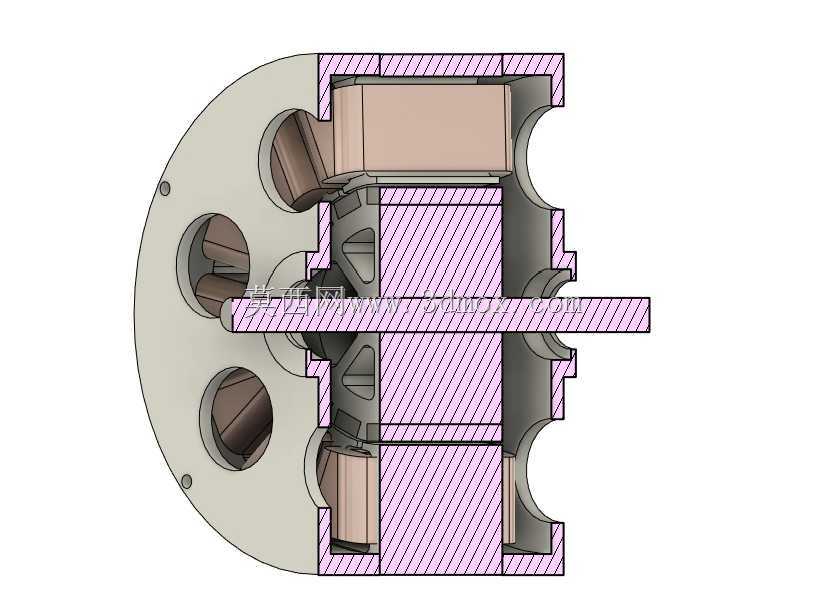

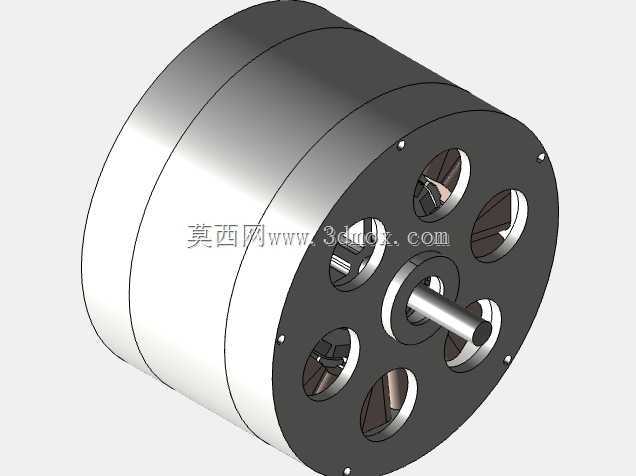

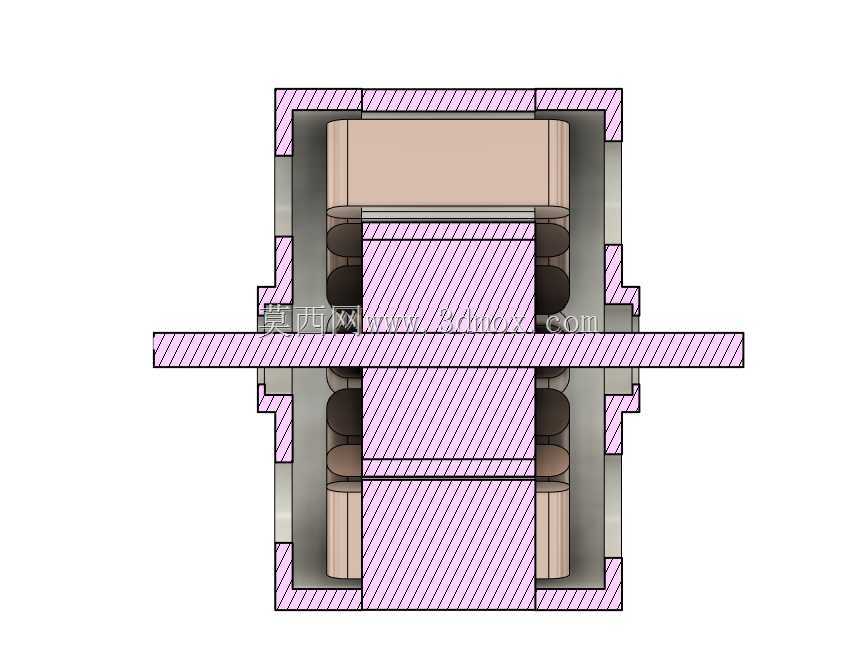

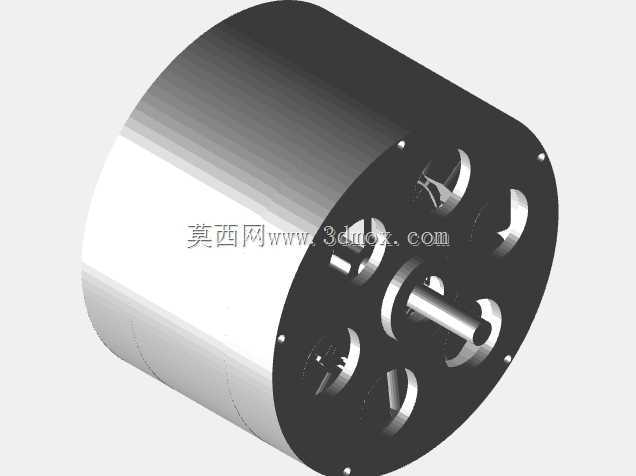

　　转轴从转子中心贯穿，两端搭配滚动轴承支撑，轴承位同轴度在装配层级中做了约束，转子内腔与定子外圆之间保留均匀气隙，气隙宽度在建模时全程校验，避免周圈气隙不均引发的单边磁拉力。定子绕组采用集中绕制方式，每个定子齿单独套设线圈，线圈端部沿定子轴向两侧规整排布，端部不超出定子铁芯的轴向安装边界，转子杯的轴向深度完全包覆定子铁芯与绕组端部，整机轴向尺寸紧凑，径向尺寸以转子外圆为最大边界，安装法兰可直接在转子壳体端面拓展螺孔，对接风轮轮毂或者外驱转盘。

　　结构设计阶段同步做了电磁层面的匹配校核：15槽16极的配比下，绕组因数处于较高区间，每极每相槽数为分数，齿槽转矩的最小公倍数阶次达到240，运转时的磁阻力波动频率高、幅值低，风力叶轮低速转动时也能输出平稳的感应电动势，并网或者整流后给蓄电池组充电时，电压波形畸变率控制在较低水平。反向作为电动机运行时，集中绕组的相间互感低，控制器换相逻辑匹配难度小，低速大扭矩输出特性直接作用在外转子负载上，省去减速机构的回程间隙问题。

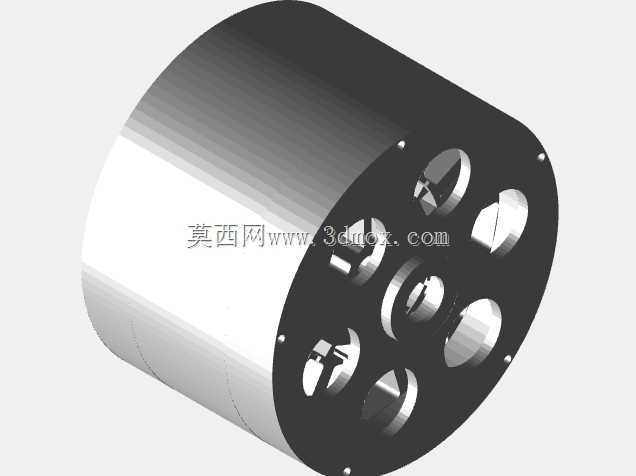

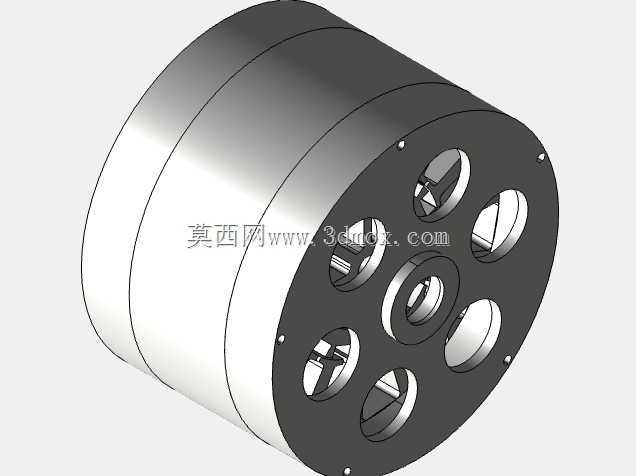

　　整机的安装边界划分清晰：定子中心设置固定止口，可连接机舱主梁或者设备固定机架，转子端面预留轮毂安装孔位，径向外侧无突出结构，机舱罩壳可以直接包覆整机外圆，不需要额外预留避让空间。冷却方式采用自然风冷，转子壳体外圆可增设散热筋，旋转时自带气流扫过壳体表面，带走绕组与铁芯的损耗热量，封闭结构也能阻挡野外沙尘、雨水侵入电机内部，防护等级更容易提升。建模时所有零部件按装配逻辑拆分，定子铁芯、绕组、永磁体、转子壳、转轴、轴承各自独立成件，工程人员可直接在该结构基础上调整冲片尺寸、磁体厚度、绕组线径参数，匹配不同功率等级的风电或者直驱驱动需求，也可直接导出用于电磁仿真的结构参考，核对磁路分布与转矩输出特性。
