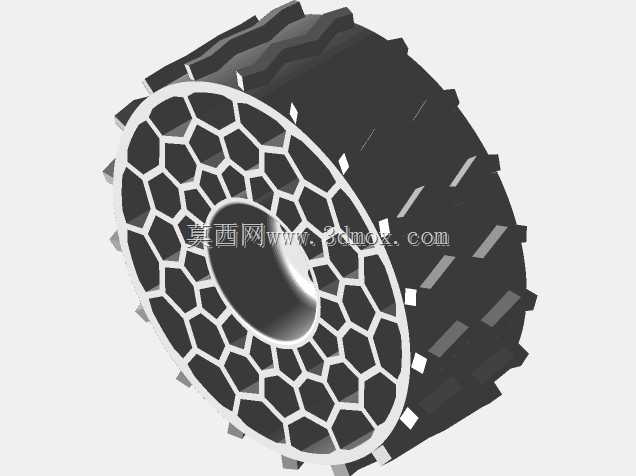

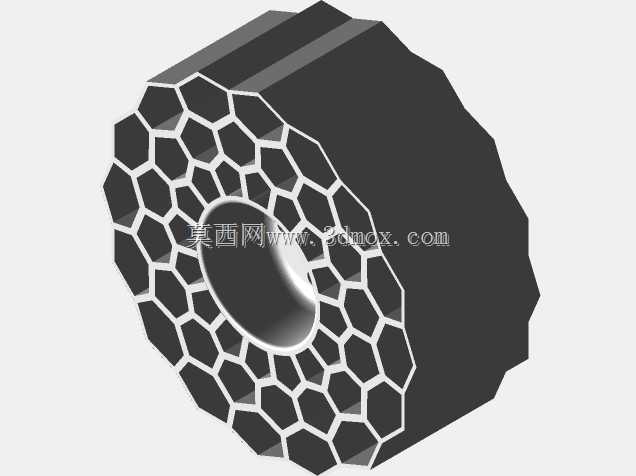

这款行走轮采用免充气结构思路,整体围绕轮辋外缘、弹性承载辐盘和中心轮毂三部分展开,适合在小型工程平台、无人搬运底盘、特种巡检车辆以及低速重载移动设备上使用。与传统充气轮胎不同,轮体不需要维持内部气压,也不存在爆胎、慢撒气、胎压不均等问题,在碎石路面、工地临时通道、厂区铺装地面等场景下都能保持连续行走能力。

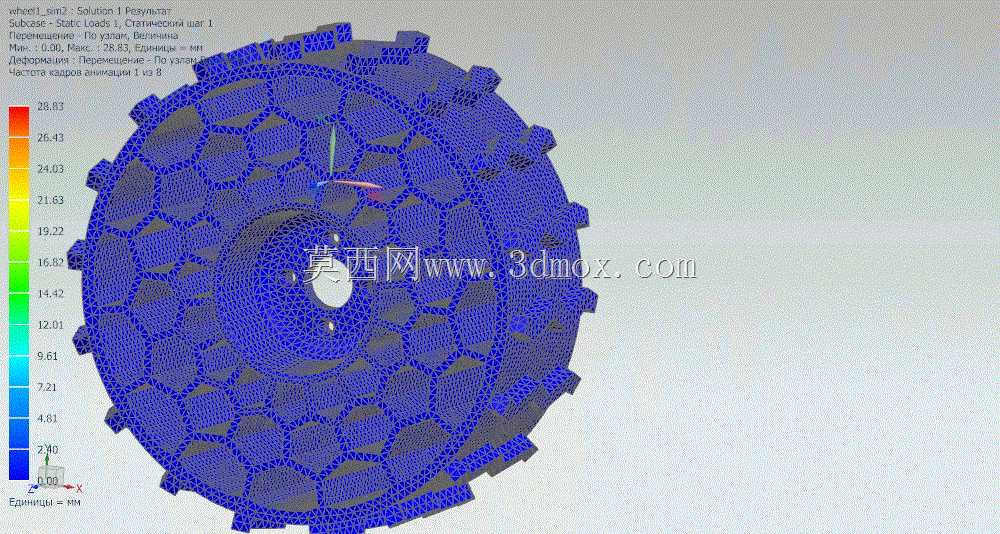

从受力路径看,地面接触载荷先由外圈带齿状凸起的轮缘承接,再通过周向连续分布的蜂巢式镂空辐格传递到中心轮毂。辐格并不是简单开孔,而是由多组六边形及过渡多边形腔体组成,相邻筋条互相牵制,受压时局部筋壁发生弯曲变形,卸载后再依靠材料自身弹性恢复。轮体在10000N垂向载荷下可产生约30毫米的向下位移,这个变形量兼顾了缓冲吸振与支撑刚度,能够削弱路面冲击向车架、轴系和上方设备的传递。
外圈轮廓设置了分段式凸块,凸块沿圆周方向间隔排列,既增加轮缘与地面的咬合边缘,也让接触区在滚动过程中形成连续的支撑带。轮缘外侧没有封闭胎面,而是通过实体边框和凸块共同构成接地结构,这种处理方式便于在三维阶段检查干涉、修改变形区厚度,也适合后续通过增材制造或弹性体成型进行样件验证。对于需要在碎屑、尖锐物较多环境中运行的设备,免充气方案可以减少维护停机,避免因轮胎刺穿导致整车瘫痪。

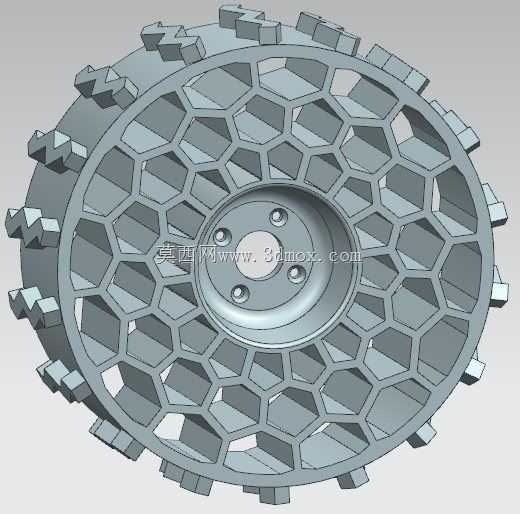

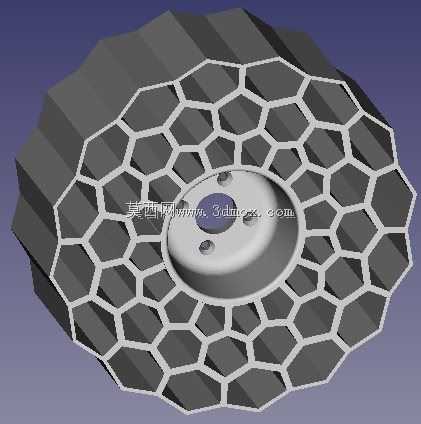

中心轮毂采用圆盘式安装面,盘面布置多个螺栓孔,用于与车轴法兰或驱动轮座连接。轮毂中心设置定位凹台,装配时可先通过轴头或法兰止口确定同轴度,再锁紧固定螺栓,降低偏心旋转带来的振动。轮毂与辐盘之间保留环形过渡区,厚度明显大于镂空筋条,目的是把螺栓预紧力和驱动扭矩均匀扩散到弹性辐格上,避免孔边应力集中。
设计时需要重点把握三类边界。第一是安装边界,中心孔位、螺栓分布圆和法兰贴合面决定了轮体能否直接匹配现有车桥;建模时应保证轮毂背面贴合区域平整,螺栓孔周围留出足够压紧面积。第二是运动边界,轮体受载后辐格会向径向和周向产生弹性变形,设计车架叉口、制动器、挡泥板或周边护板时,不能按空载外径简单留隙,需要考虑最大压缩量以及侧向摆动空间。第三是接地边界,外圈凸块的高度、间距和宽度会影响抓地力、滚动阻力与振动频率,低速重载场景下可适当增加凸块承压面积,高速铺装路面则应控制凸块冲击噪声。
蜂巢辐盘的筋条走向遵循周向连续、径向传力的原则。靠近轮毂的区域腔体较小、筋壁较密,以适应较高的扭矩输入和应力集中;向外圈扩展时,腔体逐渐放大,提供更大的柔性变形空间。这样的梯度布置让轮体在硬接触时不会只在单一截面弯折,而是把变形分散到多层辐格中。镂空结构还减轻了非必要质量,降低转动惯量,对频繁启停的无人底盘和小型驱动桥较为有利。
在三维结构处理上,轮辐各筋条交接处应保留圆角过渡,避免锐角造成应力峰值;外圈与辐盘连接环需要连续封闭,形成稳定的承压框架;轮毂螺栓孔下端可增加沉孔或平垫圈接触面,保证锁紧时载荷不压在薄弱边缘。若用于金属样件,应重点校核筋条屈曲和疲劳寿命;若采用橡胶、聚氨酯或复合弹性材料,则应关注材料硬度、滞后损耗与永久变形。
该轮体的价值不在于替代所有高速车辆轮胎,而在于为低速、高可靠、少维护的移动机械提供一种稳定行走方案。它把缓冲、支撑、接地和安装功能集成在同一轮形中,结构开口清晰,受力逻辑直观,便于在方案阶段进行刚度调整、孔位适配和整车干涉检查。
