Nema17步进电机直角安装固定支座

　　在桌面级数控设备、小型自动化模组以及3D打印机、激光雕刻机这类轻载运动平台的结构搭建中，步进电机的安装定位往往决定了整套传动链的同轴度与运行稳定性。这款针对Nema17规格步进电机开发的直角安装支座，正是为解决电机端面与安装基准面呈垂直布置的场景而设计，它把电机输出轴的轴线约束在与底板平行的方向，让丝杠、同步带轮或者联轴器能够顺着水平方向延伸，省去了额外拼接角件、反复找正的麻烦。

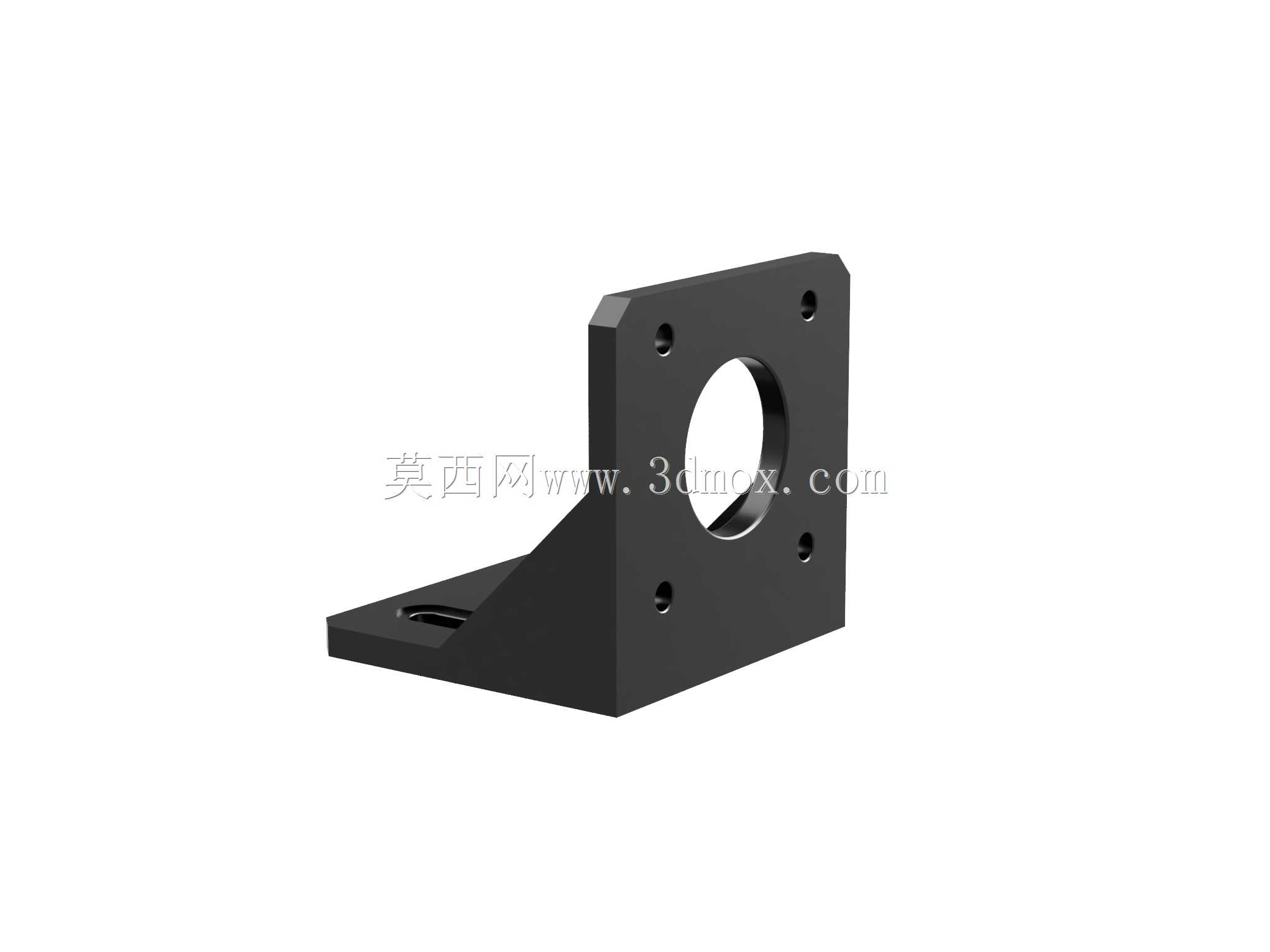

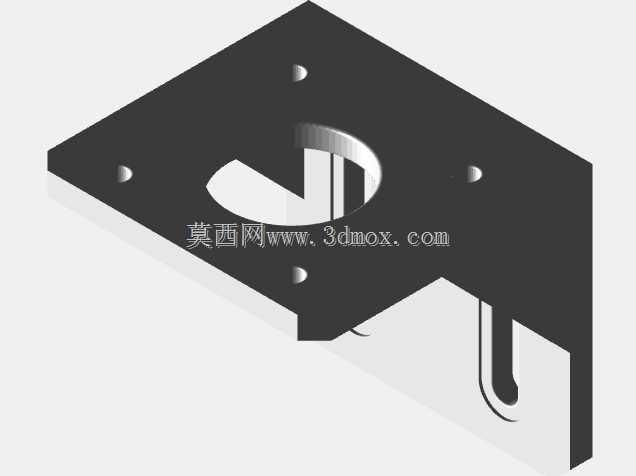

　　从结构形态上看，支座采用经典的L型折弯构型，竖直立板承担电机的贴合与固定，水平底板则负责把整个组件锁附到设备机架或者型材工作面上。立板中央开出一个大直径圆形通孔，孔径略大于电机前端的输出轴轴径以及前端盖凸台，电机从立板后侧贴装时，输出轴连同联轴器可以直接从圆孔中穿出，不会发生干涉；立板四角分布的四个安装孔位，孔间距严格对应Nema17电机端面的标准安装孔距，保证市面上绝大多数42系列步进电机都能直接对位拧入螺钉，无需二次扩孔或改制。

　　立板与底板之间并不是单纯的两块板垂直拼接，在内侧转角处增设了一块三角形加强筋，这一细节在受力分析中尤为关键。步进电机在频繁启停、正反转切换时会产生周期性的反作用力矩，若仅靠薄板折弯的直角焊缝或螺钉连接来承受，长期运行后立板容易出现后仰变形，导致电机轴线偏移、传动带跳齿甚至丝杠憋转。加强筋把立板受到的倾覆力矩直接传导到底板平面，形成稳定的三角承力结构，显著提升了支座的抗扭刚度，即使在较高加减速工况下也能保持电机端面的垂直度。

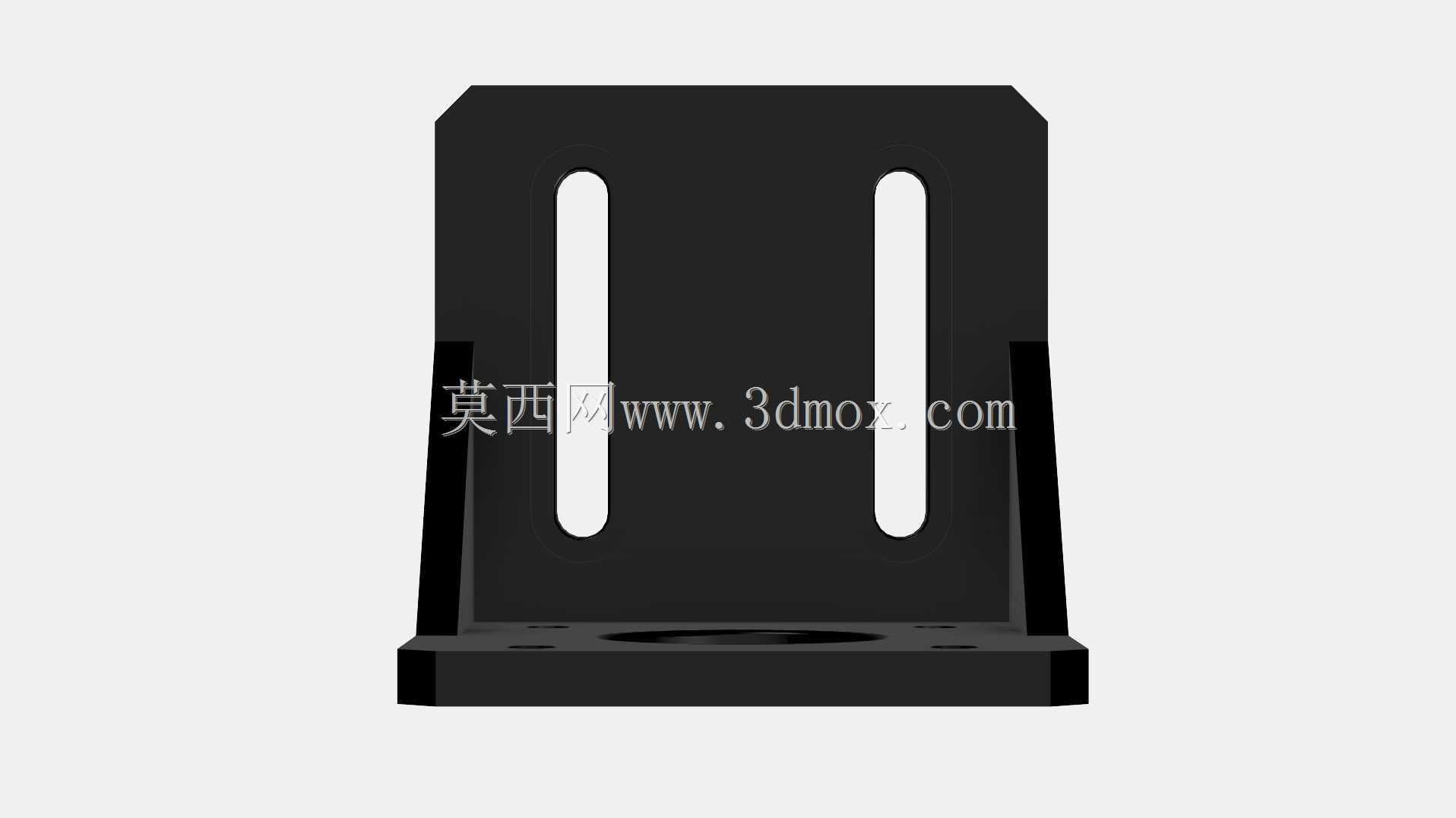

　　底板上同样预留了安装过孔，孔位布局兼顾了铝型材槽宽与钢板台面的常见固定间距，既可以用T型螺母配合内六角螺钉固定在2020、3030等规格的工业铝型材上，也能够通过螺栓直接锁固在钣金机架或机加工底板上。底板边缘做了适当的倒角处理，避免装配时锐边划伤线缆或操作人员手部。

　　在实际选型与装配过程中，工程师首先需要确认的是安装边界。Nema17电机的法兰边长通常为42毫米，因此立板的外形尺寸要略大于法兰轮廓，保证四个固定孔周围有足够的螺钉压紧面；竖直方向上，立板高度需要覆盖电机前端盖的贴合区域，同时让圆孔中心高度与传动部件的轴线高度一致，这个中心高正是整套传动系统布置时的关键尺寸，它直接决定了电机轴与丝杠支撑座、带轮轴线是否等高。水平方向上，底板从立板向后延伸出一定长度，为电机本体留出容纳空间，电机尾部的编码器或者出线插头不会与底板或机架发生碰撞。

　　设计这类支座时，材料与壁厚的选择需要在刚性与重量之间权衡。常见方案采用铝合金铣削或者钢板折弯成型，铝合金件重量轻、防锈性好，适合桌面设备对负载敏感的场合；钢件则刚性更强、成本更低，多用于固定工位的工业模组。建模过程中，立板与底板的垂直度是必须严格控制的几何公差，通常要求控制在0.05毫米以内，否则电机装上去之后轴系会产生偏角，带来附加径向力，加速轴承磨损。四个电机安装孔的位置度也需要围绕圆孔中心对称分布，保证电机法兰面能够均匀贴合，不会出现单边翘起。

　　从应用场景延伸来看，这种直角支座并不局限于水平安装。当设备需要电机轴线竖直向下驱动Z轴时，同样可以把底板固定在水平横梁上，立板朝下，电机从上方穿入固定，圆孔供丝杠或主轴穿过，此时加强筋依然承担着抵抗电机自重与切削反力的作用。在一些同步带传动的XY运动平台中，电机往往布置在机架端部，通过直角支座把电机轴转向与导轨平行的方向，再用同步带把动力传递给运动滑台，这种布置方式结构紧凑，电机不占用滑台的运动空间。

　　装配时还要关注紧固件的选用，电机与立板之间一般采用圆柱头内六角螺钉，螺钉长度要保证拧入电机端盖螺纹孔足够深度，又不能顶伤电机内部绕组；底板与机架连接时则建议加装平垫与弹垫，防止设备振动导致螺母松动。整个支座在三维建模阶段就需要把这些孔位、避让空间、加强筋厚度以及中心高参数完整表达清楚，干涉检查时重点核对电机本体、联轴器、同步带轮以及周边型材之间的最小间隙，确保实际组装时一次到位，减少现场返修。
