侧风X1挤出端冷却风道导流罩结构

　　这套导流结构围绕桌面级FDM设备的热端冷却展开，落点在Artillery Sidewinder X1的挤出总成上，核心要解决的是原厂风道在高速打印时零件冷却不均、喷嘴周边气流散乱的问题。很多人改装E3D规格喷嘴后会直接沿用原厂风罩，实际打薄壁、悬垂或者小截面轮廓时，刚挤出的丝材得不到稳定侧向气流，层纹容易歪斜，桥接段下垂也更明显；这个风道就是在替换喷嘴后的安装边界里重新梳理气流路径，让离心风扇送出的风经过导流腔后，以更集中的角度扫过喷嘴尖端下方的成型区域。

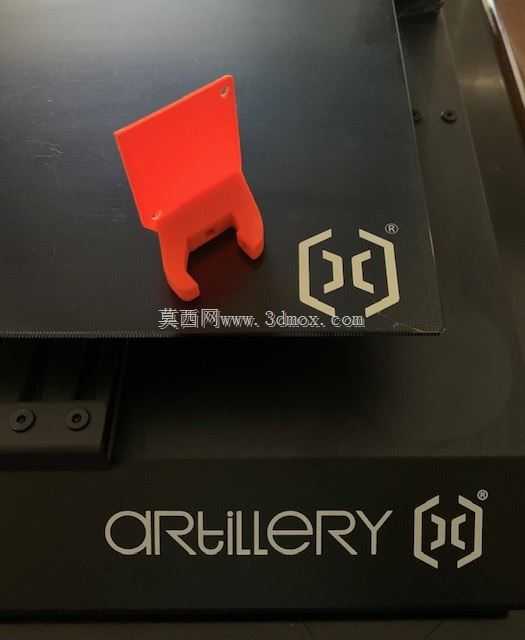

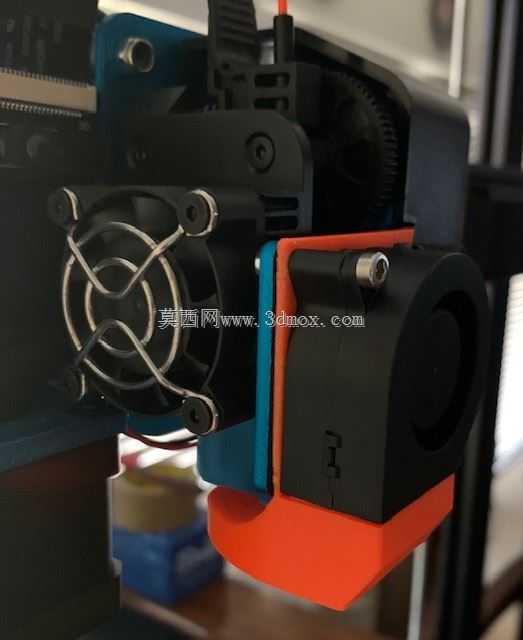

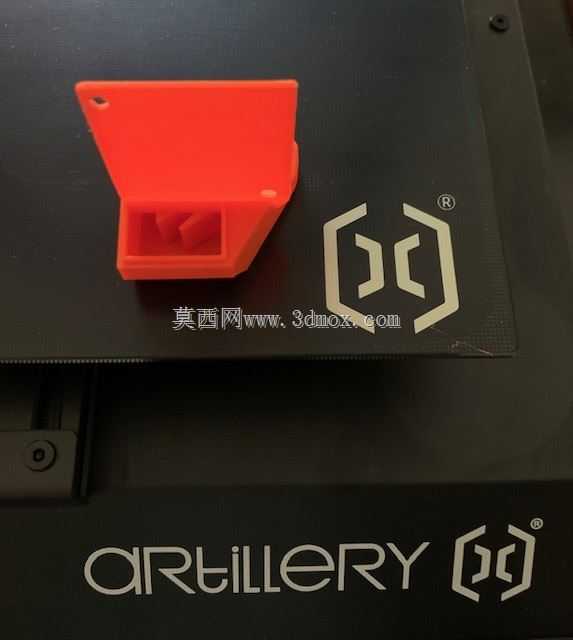

　　从结构思路看，它没有采用复杂的悬空导流叶片，整体罩体可以平放在成型平台上打印，内腔不需要额外支撑，这一点对自用改装很重要：PETG材料在带支撑打印时，支撑接触面容易留毛刺，后续清理风道内壁会破坏气流面，平放打印能让主要导流面保持连续光滑。罩体前部保留了对准喷嘴的环形出风区，两侧风道把风扇风压均匀分配到喷嘴周向，避免单侧风量大导致细丝被吹偏；红色外露部分是承托与卡扣基座，黑色段对应风扇蜗壳和热端固定位，蓝色衬边则用来贴合原有安装立面，限制装配时的横向窜动。

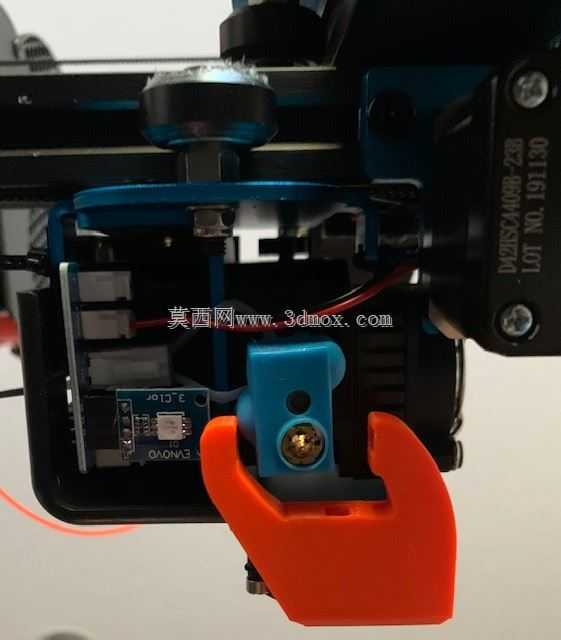

　　安装边界上要特别注意螺钉长度。原机热端附近的固定螺钉较短，加装这个风道罩后，有效连接厚度增加，需要改用M3规格、长度约19到20毫米的螺钉，才能穿过罩体耳座并咬住后方固定块；如果继续用短螺钉，螺纹啮合圈数不足，设备长时间运动振动后容易松脱。罩体上的两个金属衬套位置对应原厂安装孔，装配时先把风扇线束归位，再将风道卡扣卡在风扇外缘，最后对角拧紧螺钉，不要一次性压死，否则塑料耳座会受内应力。

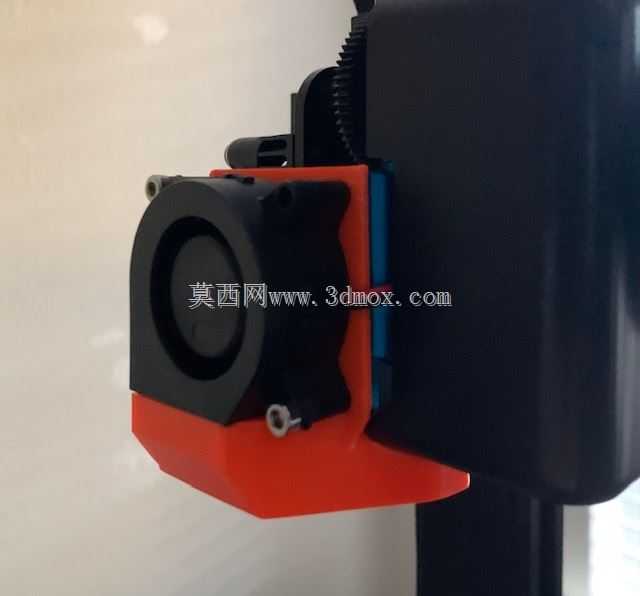

　　实际使用场景里，这类风道主要服务于PETG、PLA等需要快速定型的耗材。打印小立柱、文字凸起、桥接结构时，稳定的周向气流能让每层丝材在离开喷嘴后迅速降温，减少热堆积造成的塌边。风道外形紧贴挤出头轮廓，没有向打印平台方向过度伸出，因此在打印最大幅面边缘件时，罩体不会与工件侧壁发生干涉；前部开口也预留了喷嘴观察空间，调平或清理喉管时不用整体拆下风罩。

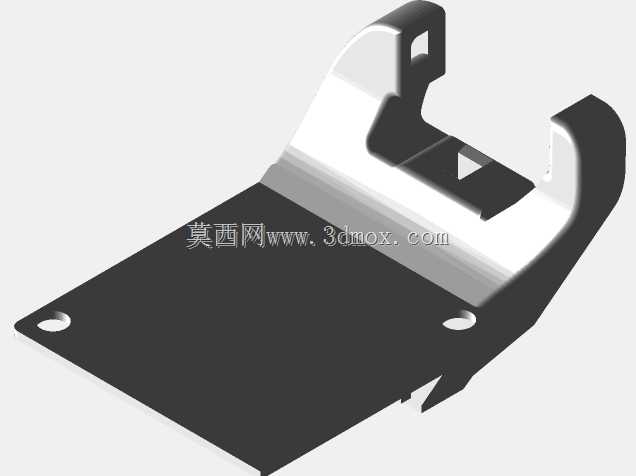

　　建模时需要重点控制三处配合：一是风扇进风面与罩体进口的贴合面，缝隙过大会漏风，降低出口风速；二是喷嘴中心与出风环的同轴度，偏移后气流会不对称，直接影响冷却一致性；三是卡扣根部的壁厚，这里反复拆装容易受力，壁厚过薄会断裂，过厚又会挤占风扇安装空间。导流腔内部采用渐缩过渡，把风扇出口的大截面气流收束到喷嘴周围，减少突然扩压造成的涡流。

　　打印工艺方面，PETG较适合这种长期靠近热端的零件，层高可取0.2毫米左右，底层适当增加实心层数以保证安装面平整；外围速度不宜过快，避免高速挤出时轮廓失真，而顶部和底部实心层可保证风道口封闭，防止风压从壁面泄漏。设备床温与喷嘴温度按PETG常规区间设置即可，关键是首层附着要稳定，因为罩体平放面积较大，若翘曲会连带影响安装基准面。

　　在整机维护中，这个风道还承担隔离风扇与热端辐射热的作用。罩体把风扇叶轮与高温喷嘴隔开，减少热端热量反向传到风扇轴承，同时让冷却风按预定路径到达成型点。长期使用后，可拆下螺钉清理出风口附着的料屑和粉尘，保持导流截面畅通。对于改装E3D喷嘴、更换挤出机或调整冷却策略的用户，这类结构提供了一个兼顾打印工艺、装配空间和冷却效率的参考方案。
