E3D-V6型3D打印机挤出散热组件结构

　　这套E3D-V6挤出机热端散热组件，是桌面级FDM熔融沉积3D打印设备里应用极广的核心功能部件，整套结构围绕耗材熔融、热量隔离、整机安装三个核心需求完成构型设计，适配绝大多数DIY改装、桌面商用、教育实训类3D打印设备的热端替换与整机装配场景。

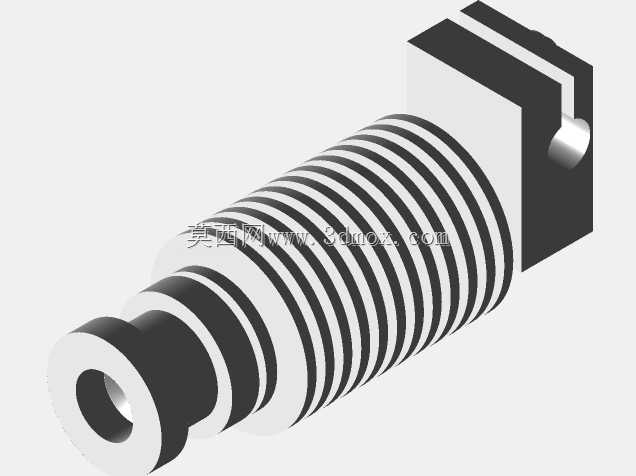

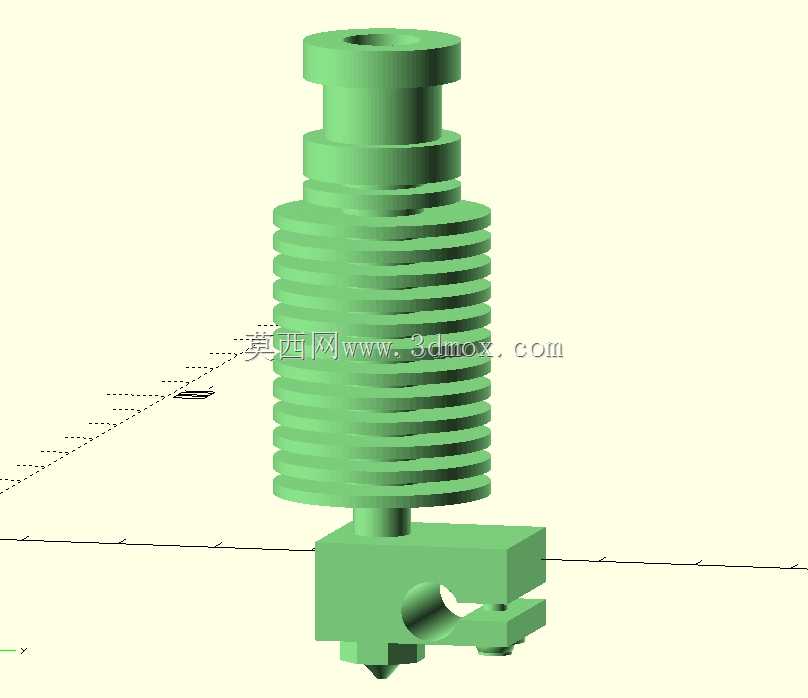

　　从实际装机的使用逻辑来看，组件最上方的同轴圆柱凸台是耗材导入与散热风道对接的接口段，顶端的中心通孔为1.75mm标准打印耗材的进料通道，耗材从这里送入后，会先穿过整段带环形散热鳍片的散热柱体，再向下进入下方未在本视图完整展示的加热铝块与喷嘴区域。这段布满等距环形肋片的柱体是整个组件的热隔离核心，设计思路非常明确：3D打印热端工作时，下方加热块需要稳定维持200~260℃的熔融温度，让PLA、ABS、PETG等各类耗材充分熔化，但热量绝对不能沿着金属料管向上传导到上方的送料齿轮区域——一旦上部温度超过耗材的玻璃化转变温度，耗材会在送料段提前软化膨胀，出现堵料、送料打滑、耗材卡断的常见故障。密集的环形散热鳍片通过大幅增加与空气的接触面积，配合设备上的轴流散热风扇强制对流，能把进料段的温度牢牢控制在耗材软化阈值以下，形成稳定的冷热分界区，这也是V6系列热端长期稳定运行的核心结构保障。

　　组件最下方的夹装式固定座是整机安装的边界结构，座体一侧开出的横向半圆卡槽是标准的V6热端安装卡位，配套的锁紧螺丝孔位可以把整个热端组件牢牢固定在打印机的X轴滑台、E3D专用安装板或者龙门运动架上，卡槽的中心距、安装孔位都沿用行业通用的V6热端安装规范，不需要额外定制转接件就能直接适配绝大多数开源3D打印机的运动机构。固定座侧面预留的通孔与螺纹孔，既可以用来穿设加热棒、热敏电阻的走线，也能根据装机需求加装自动调平传感器、喷嘴清洁刷等附属配件，安装边界的兼容性设计覆盖了近程挤出、远程送料两种不同的送料布局：近程装机时送料步进电机直接固定在散热段上方，耗材推送行程短、回退响应快，适合打印柔性TPU耗材；远程送料布局时送料电机布置在设备机架上，通过特氟龙送料管把耗材导入顶端进料口，能大幅减轻运动喷头的整体重量，提升高速打印时的运动稳定性。

　　从结构细节的工程设计来看，整段散热鳍片采用等间距、等厚度的环形排布，没有做异形切边或者多余的造型特征，一方面是在有限的轴向长度里最大化散热面积，另一方面规整的圆柱外形也方便用户加装环形散热风罩，让冷却气流均匀扫过每一片鳍片，避免出现局部散热死角。顶端的进料凸台外径做了阶梯收窄，既可以适配标准的气动快插接头，直接插入PTFE送料管完成密封导向，也可以根据全金属热端的使用需求，直接加工出直通的金属进料通道，满足打印高温耗材比如PC、尼龙的使用要求。下方固定夹座的开口槽做了间隙优化，锁紧时既能抱紧散热柱的下段定位面，保证喷嘴中心与打印平台的垂直度，又不会因为夹紧力过大压变形内部的进料通道，夹座底部的平面定位基准可以直接对齐加热块的安装面，保证加热块、散热柱、喷嘴三者的同轴度，避免耗材在通道内出现走料阻力突变的问题。

　　在实际产线与实训场景里，这套结构除了作为全新3D打印机的原配热端，也大量用于老旧设备的热端升级改装：很多早期桌面打印机的原装热端散热能力不足，打印高温耗材时频繁出现堵头，替换这套V6结构的散热组件后，不需要改动整机的运动控制逻辑，仅通过转接安装座就能完成升级，备件互换性强、维护拆装方便，日常维护时只需要松开夹座的锁紧螺丝，就能把整个热端从滑台上取下，清理喷嘴残留、更换加热棒或者热敏电阻都不需要拆解散热鳍片部分，大幅降低了设备后期的运维难度。
