电池柜用200wK TEC冷却装置结构设计

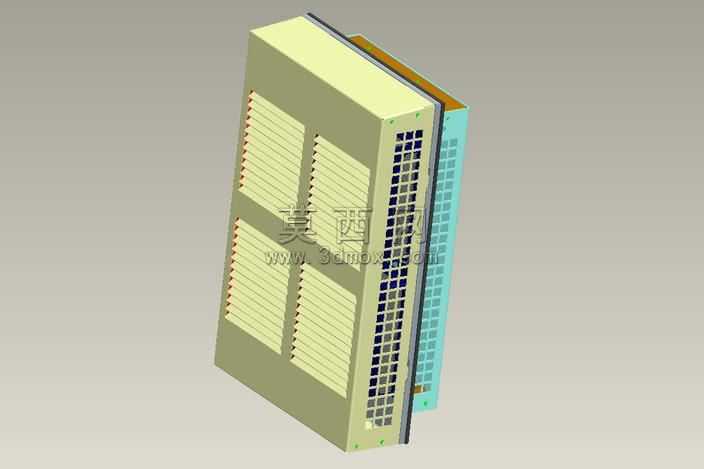

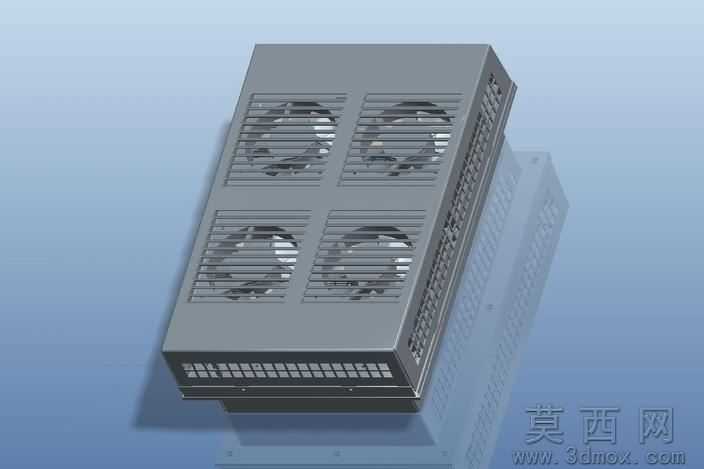

本作品为适配电池柜的200wK规格TEC冷却装置三维建模成果，建模过程中严格遵循半导体制冷设备的结构逻辑与散热需求，对装置各组成部分进行了精细化的参数化搭建。整体模型采用分层堆叠的结构设计，从冷端传导层、TEC制冷片阵列层到热端散热层依次排布，各层之间的装配间隙、定位孔位均按照实际装配公差进行还原，确保模型可直接用于后续的结构验证与装配模拟。冷端接触面采用平整的导热基板设计，建模时对基板表面的平面度进行了参数化约束，保证与电池柜发热面的贴合度，基板边缘预留的固定螺孔位置、尺寸均匹配标准电池柜的安装点位，无需二次修改即可适配安装场景。热端散热部分采用格栅式风道设计，建模时对每一片散热鳍片的厚度、间距、倾斜角度都进行了精准建模，鳍片阵列排布符合流体散热的流道设计逻辑，侧边预留的通风栅格开孔尺寸经过优化，既保证通风量又兼顾结构强度，栅格边缘的倒角处理也在模型中完整还原，避免实际生产中的锐边问题。模型材质渲染阶段，冷端导热基板赋予哑光金属导热材质，还原铝合金阳极氧化的表面质感，散热鳍片赋予高导热金属材质，半导体制冷片层赋予陶瓷绝缘材质表现，分层结构的不同材质区分清晰，能够直观展示装置的层叠装配关系。设计过程中围绕电池柜的密闭空间散热需求，优化了装置的整体厚度尺寸，在保证200wK制冷量的前提下压缩整体体积，避免占用电池柜内部过多的储能空间，装置侧边的走线槽、接线点位也在模型中完整预留，匹配电气布线的实际需求。整体模型的结构拆分清晰，各零部件可单独导出用于工程图绘制，装配关系符合实际生产的装配流程，无干涉错配问题，可直接用于TEC冷却装置的方案评审、结构优化以及生产前的模拟验证，为电池柜温控系统的落地提供精准的三维数据支撑。
