通信机柜用双风机嵌入式热交换装置

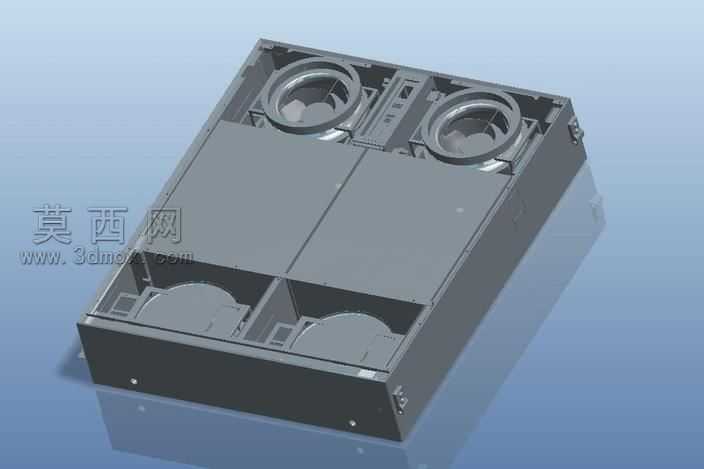

本作品为适配通信机柜使用的嵌入式热交换装置三维模型，建模过程严格遵循工业散热设备的实际生产尺寸规范，首先通过基准面定位确定整体长方体壳体的外轮廓尺寸，匹配标准通信机柜的预留安装位公差要求，保证安装时的贴合度。建模阶段先构建外部钣金壳体结构，对壳体的折边、安装固定孔位、侧边锁附结构进行精细化特征绘制，所有孔位的孔径、孔距均按照机柜安装标准设定，壳体的壁厚参数选取常规钣金加工的常用厚度，兼顾结构强度与轻量化需求。内部结构建模采用分区布局设计，上部对称布置两个离心风机安装腔，对风机的安装定位槽、走线预留槽、风道分隔板进行独立特征建模，保证两个风机的风道互不干扰，下部设置换热芯体安装腔与冷凝水导流结构，对内部的隔板卡扣、芯体固定压条等细小结构均做了还原，避免出现装配干涉问题。材质渲染阶段，壳体部分赋予哑光深灰钣金材质，添加细微的磨砂质感与金属反光属性，模拟真实机柜设备的喷塑表面效果，风机扇叶部分赋予工程塑料材质，调整反光度与粗糙度参数区分于金属壳体，内部风道结构赋予浅灰哑光材质，清晰展示内部气流走向。设计思路围绕通信机柜800w散热需求展开，采用上下分区的结构布局实现内外循环风道的完全隔离，避免外界粉尘、水汽进入机柜内部，双风机对称设计保证散热风量均匀覆盖机柜内部空间，嵌入式安装结构无需额外占用机柜外部空间，适配采用十六进制编码寻址的通信机柜监控系统，预留的传感器安装位可实时监测换热装置运行状态，整体模型的装配关系完整，所有可拆分部件均保留独立建模特征，可直接用于结构验证、装配模拟与生产加工参考。
