SG90舵机嵌入式固定安装支座

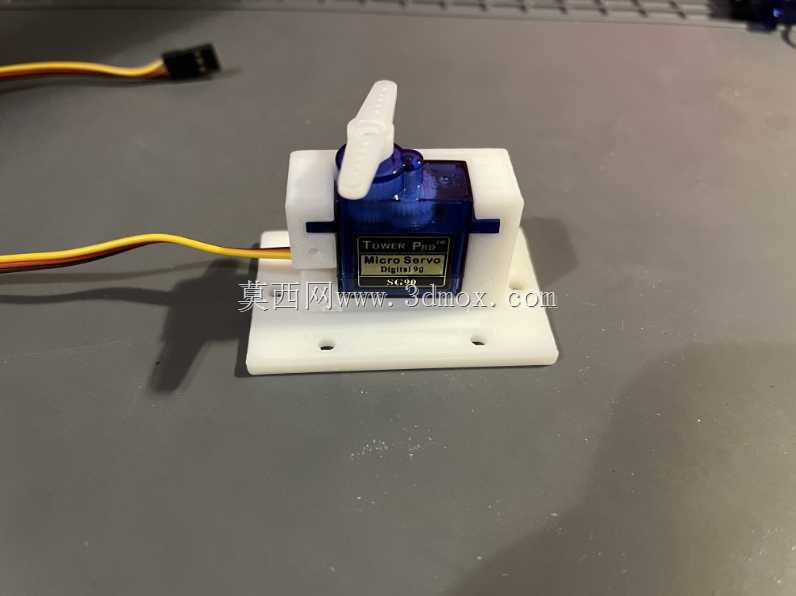

　　在小型自动化装置、教学实验平台以及桌面级机器人项目里，9克微型舵机几乎是最常用的角度执行元件，但这类舵机原配的安装耳往往在紧凑布局中显得碍事，要么需要额外留出两侧锁螺丝的空间，要么在频繁摆动后出现固定松动。这套安装支座的设计思路，正是把SG90舵机整体包裹进一个盒式腔体里，从结构上消除悬臂式安装带来的晃动，让舵机输出轴的定位更稳。

　　从实际使用场景看，这类支座常见于多足机器人的关节底座、机械臂的腰部回转座、航模舵面的内嵌安装位，以及小型自动翻盖、拨料、摆杆机构中。很多学生竞赛和原型开发项目会把舵机直接粘在板材上，或者用扎带捆扎，短期能跑，但舵机每次堵转或快速换向都会产生冲击，胶层和扎带很容易失效。采用包裹式支座后，舵机壳体四周被限位，受力不再集中在两个小安装耳上，整机的重复定位精度也更容易保持。

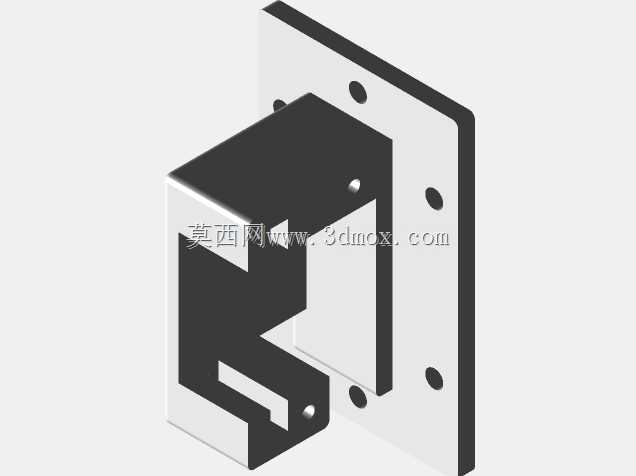

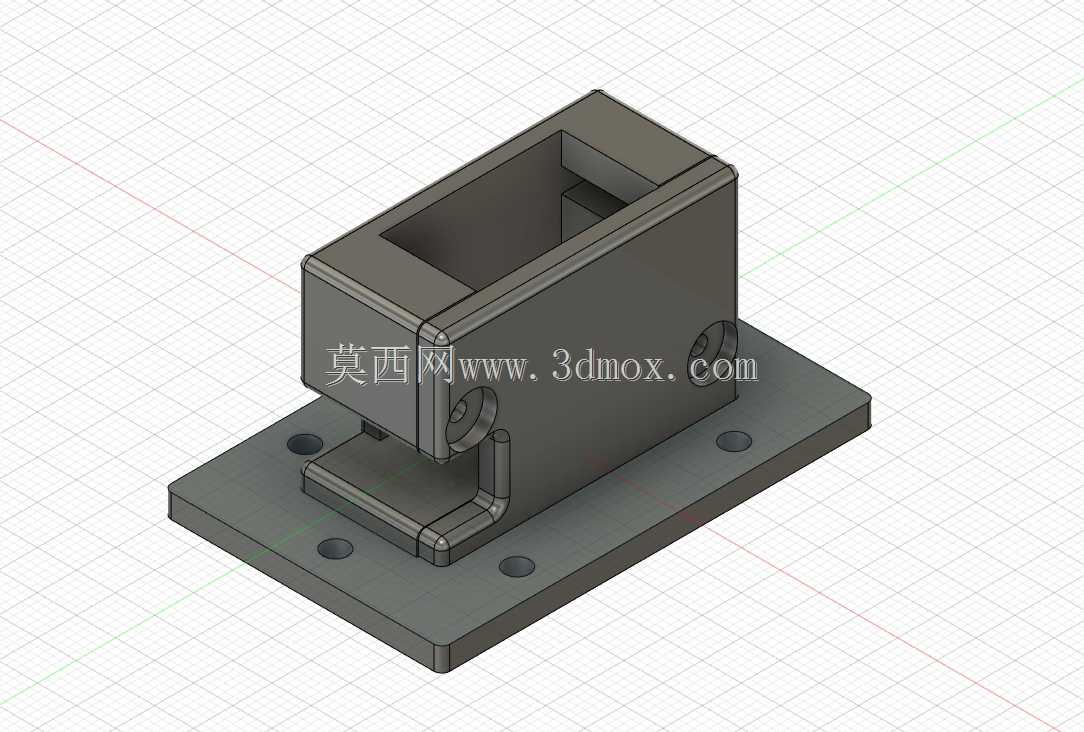

　　结构上，支座分为底部安装底板和上方扣合的盖子两部分。底板带有一圈容纳舵机的型腔，轮廓按照SG90的壳体尺寸留出合理间隙，既方便把舵机放进去，又不会让舵机在腔体内明显窜动。底板向外延伸出法兰边，上面布置两个底部固定孔，用于把整个支座锁到设备机架上；盖子从上方扣下后，通过螺钉与底板连接，把舵机压在型腔内部。

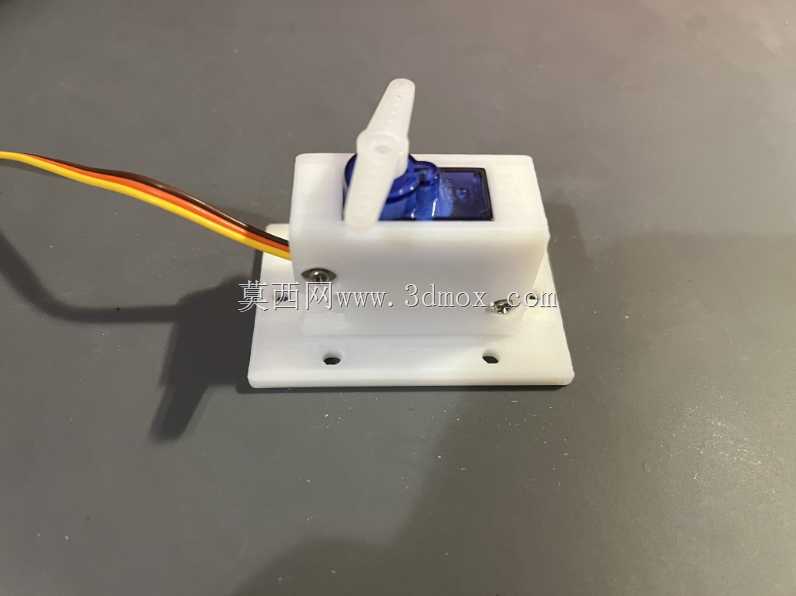

　　安装边界需要特别注意。盖子与底板之间的连接采用M2规格、长度约15mm的螺钉，螺钉穿过盖子上的通孔后拧入底板对应的柱位，因此在三维布局时要给盖子上方留出螺钉装入和扳手操作的空间。底部法兰的固定则采用M3螺钉，孔位分布在底板两侧，选型时要在安装面板上预先加工对应的过孔或螺纹孔。由于支座是把SG90整个包裹起来，外形宽度和长度相比裸舵机会有所增加，但高度方向增加有限，适合在板面平铺安装、对侧向空间敏感而垂直方向略有余量的场合。

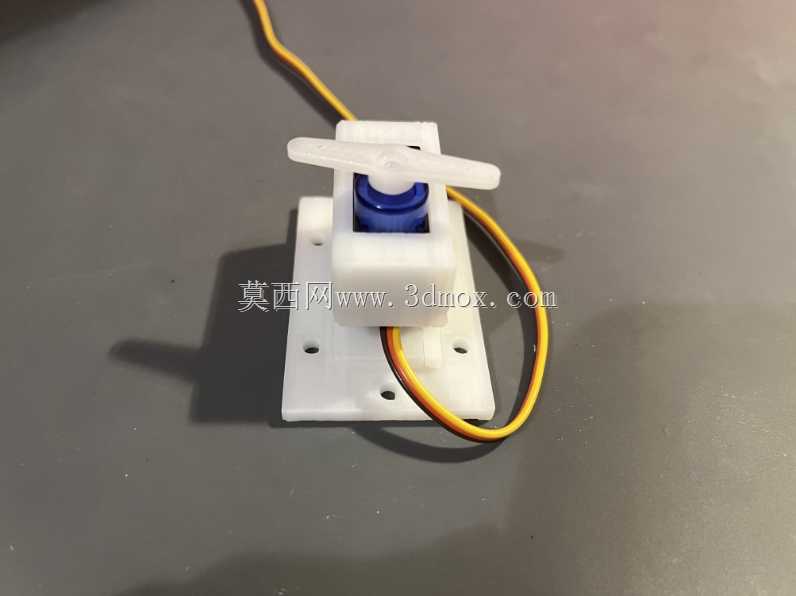

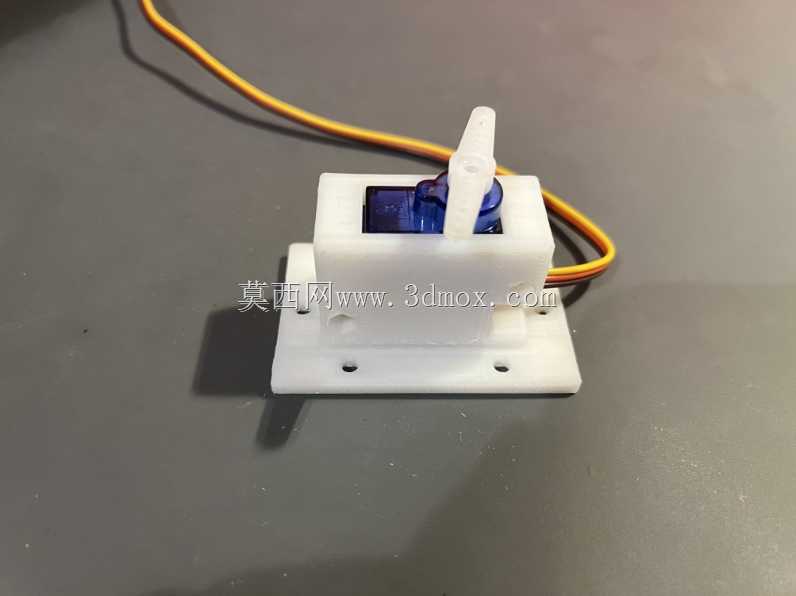

　　输出轴一侧，支座对应位置开出避让口，舵机摇臂可以从开口处伸出并自由摆动，不会与盖子边缘干涉。建模或装配时要确认摇臂在极限角度下的扫掠范围，尤其是使用加长摇臂或外接连杆时，需要把连杆运动包络一并纳入检查，避免摇臂在最大转角处磕到支座侧壁。舵机尾部的线束从型腔后侧引出，走线槽位置避开了底部固定孔，线束可以顺着法兰边方向整理，减少被运动部件拉扯的风险。

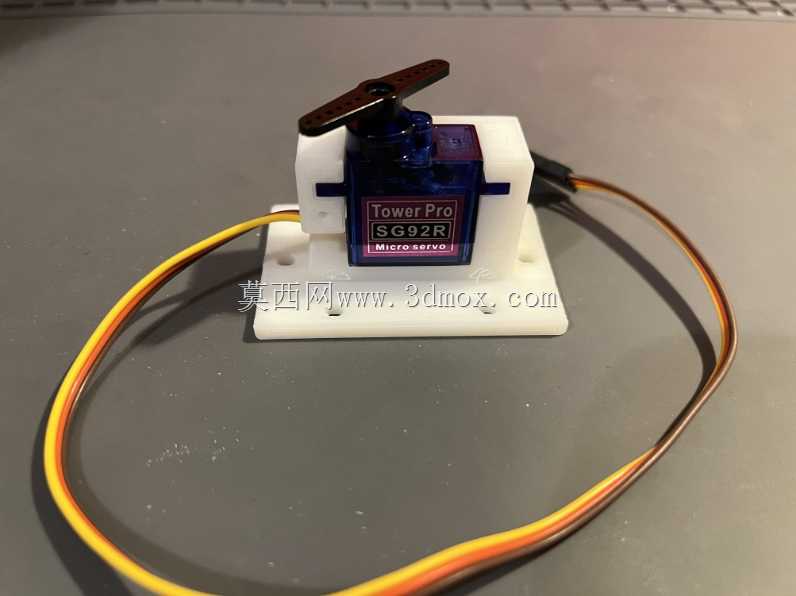

　　兼容性方面，支座的型腔尺寸以标准SG90为基准，对于外形尺寸与SG90一致的SG92R、SG90-HV等微型舵机同样适用。这类舵机虽然在扭矩、线材或电机参数上有差异，但壳体外形、安装孔位和输出轴位置基本相同，因此同一套支座可以在不同批次物料之间互换，降低了小批量制作时的物料管理难度。若遇到壳体公差略大的舵机，可通过调整型腔间隙或在舵机周围垫薄胶带来消除间隙。

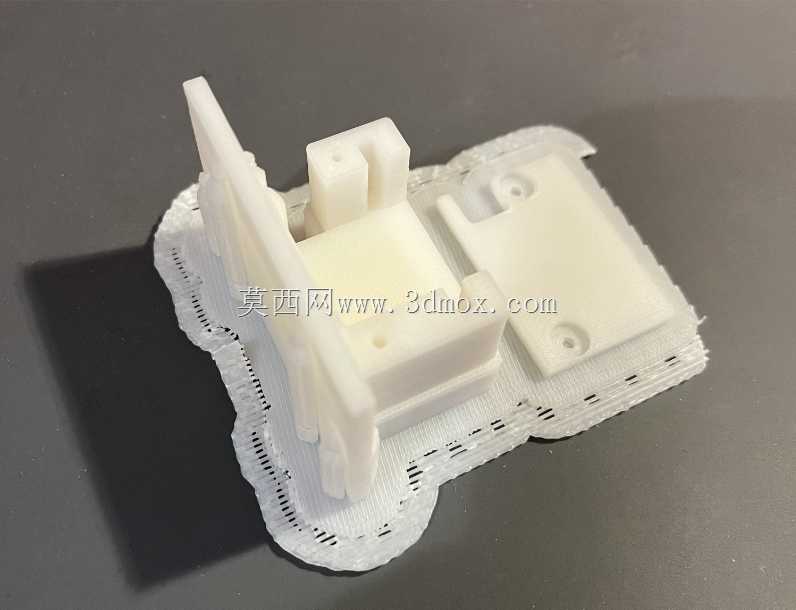

　　从制造角度看，这种盒式包裹结构非常适合采用增材制造方式加工。盖子安装面在打印时建议朝上放置，以保证配合面平整；底板法兰面作为承力面，打印时要保证层纹方向与螺钉受力方向合理，避免层间剥离。型腔内部与舵机接触的部位不必追求过高表面粗糙度，适度间隙反而有利于装配；但盖子与底板的贴合面、螺钉柱位置要保证尺寸准确，否则会出现盖子压不紧或螺钉对不上孔的问题。

　　在机构设计中，舵机支座虽然是小零件，却直接决定执行端的稳定性。包裹式结构把舵机受到的反扭矩分散到整个型腔和底部法兰上，相比单侧耳片固定，能明显减少舵机在高频摆动中的微动。对于需要长期反复动作的小型装置，这种把标准舵机嵌入专用支座、再通过法兰统一固定到机架上的做法，既能保留微型舵机成本低、驱动简单的优势，又能弥补其原生安装结构刚性不足的问题，是紧凑原型设计中比较实用的固定方案。
