SG90系列伺服电机臂式安装固定支架

　　在小型自动化执行机构、桌面级机器人、航模舵机传动、教学实验装置的结构搭建场景中，SG90系列9g微型伺服的安装固定一直是结构设计环节容易被忽略的细节点。不少新手设计人员习惯直接用热熔胶或者扎带将舵机绑定在结构件上，实际运行中很容易出现舵机移位、输出轴同轴度偏差、长期震动后松脱的问题，尤其是带往复摆动负载的臂式传动结构，固定不牢会直接导致传动精度丢失，甚至出现舵机堵转烧损的情况。这款臂式安装支架就是针对这类痛点设计的专用固定结构，适配SG90、SG92R、SG90-HV三款外形安装尺寸完全一致的微型伺服，不需要针对不同子型号单独调整安装孔位，能覆盖绝大多数9g级微型舵机的安装需求。

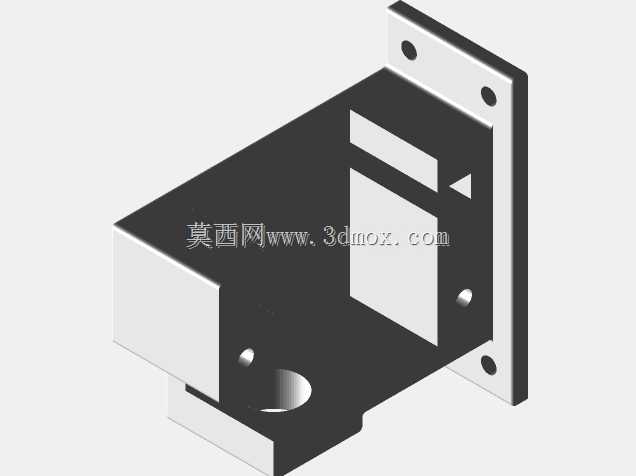

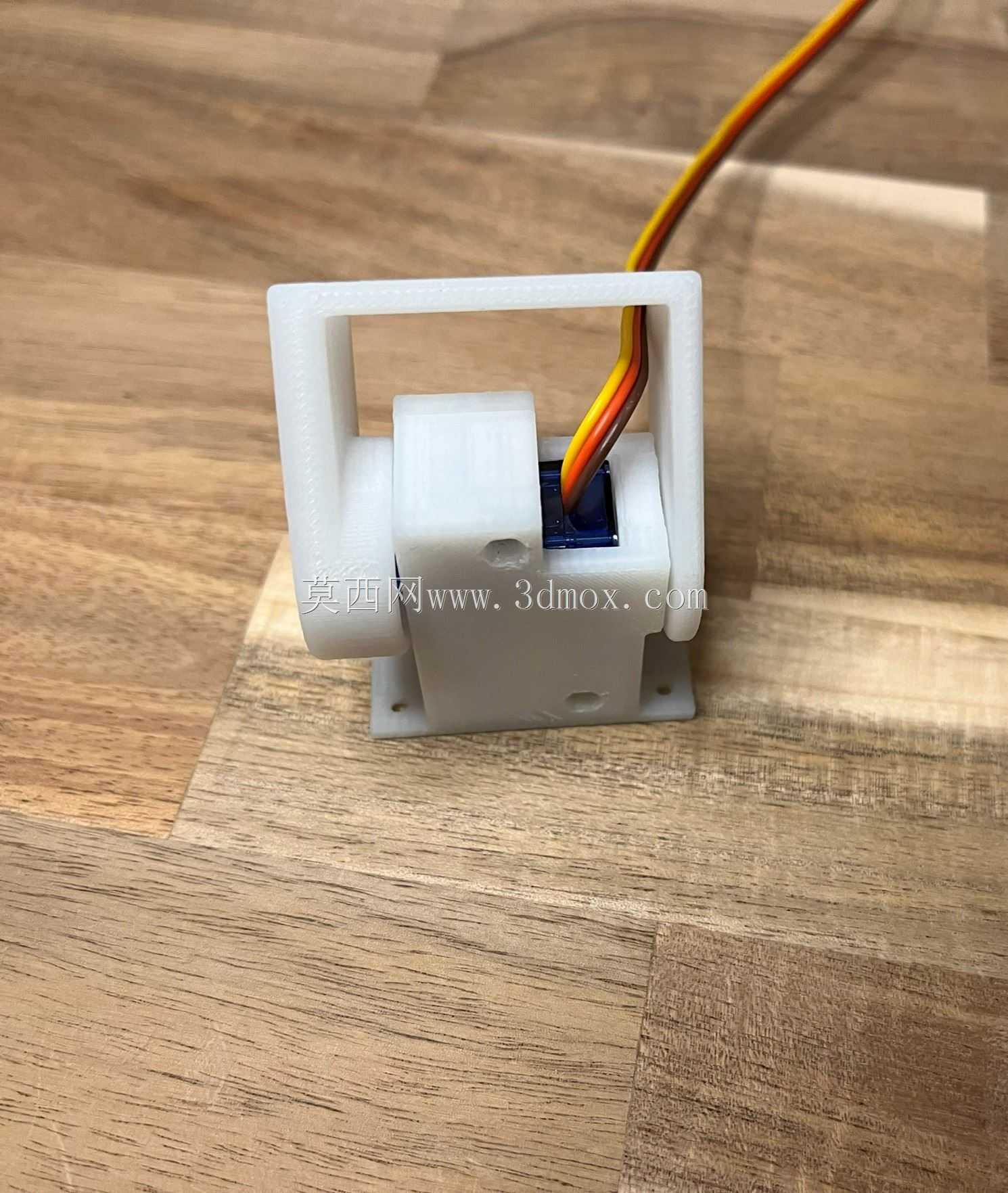

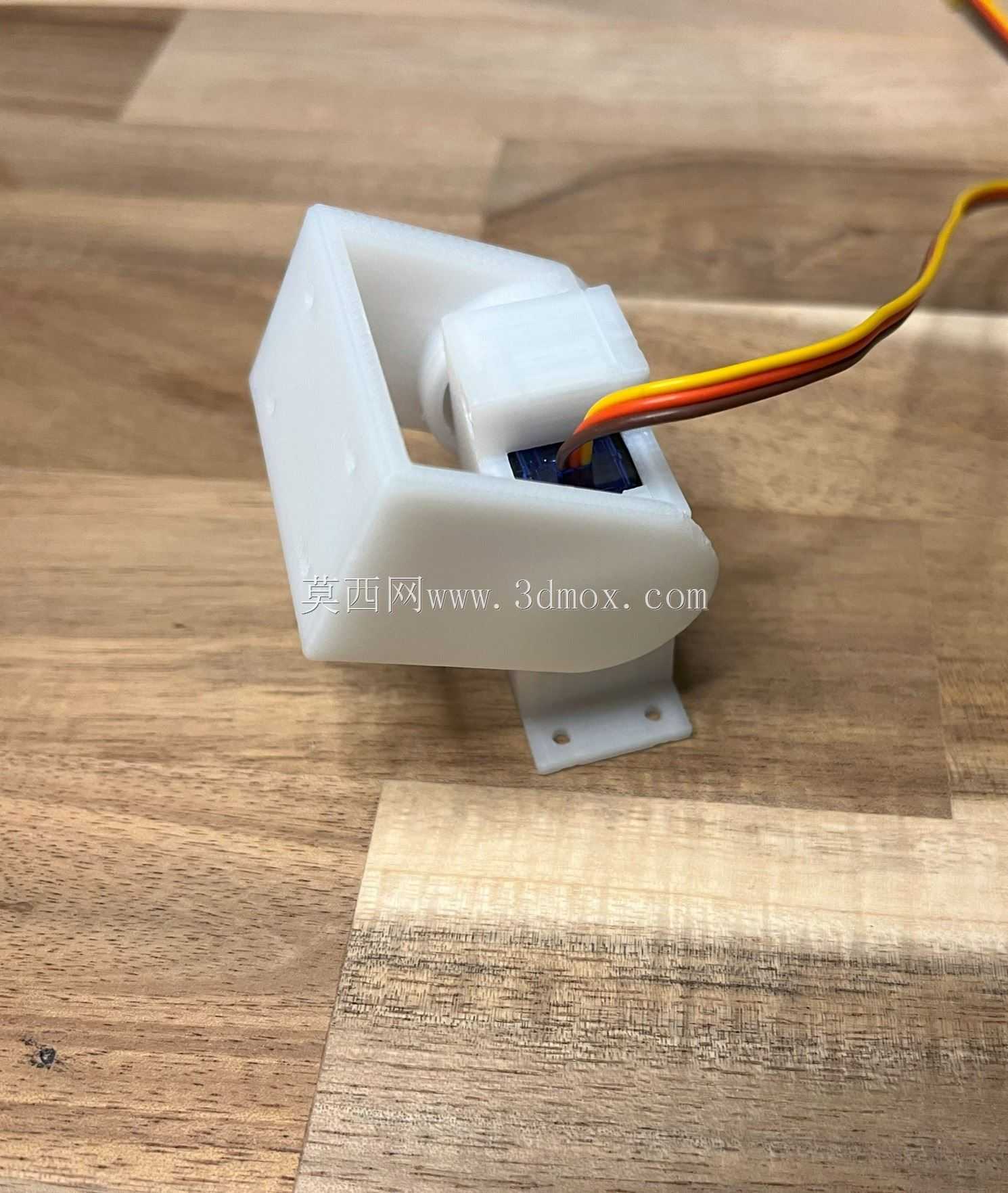

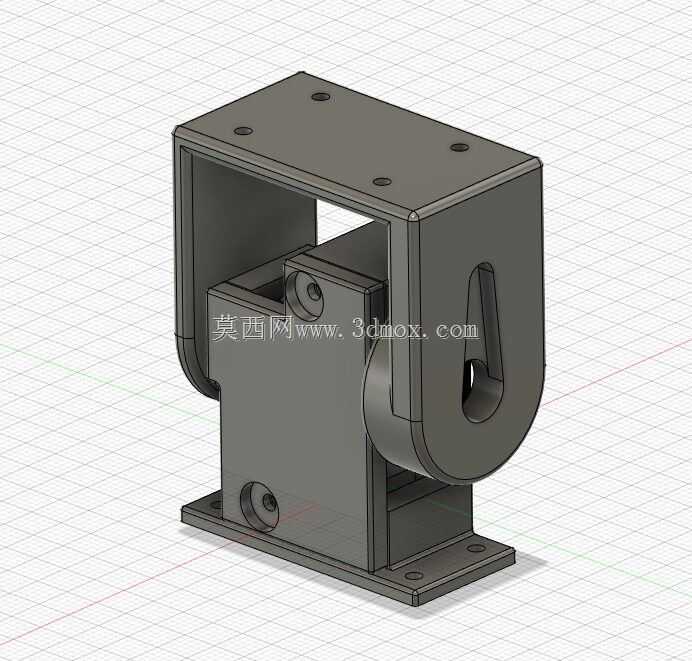

　　从结构设计逻辑来看，这款支架采用了半包式包裹限位加螺丝锁紧的双重固定思路，区别于传统平板式支架仅靠底部两颗螺丝固定舵机耳座的方式，支架的上盖结构会完全覆盖舵机的上半部分壳体，和底部基座形成合围的限位腔，舵机装入后除了底部耳座的固定点位，壳体四周和顶面都有结构限位，哪怕输出端承受径向的偏载力，舵机本体也不会在支架内出现窜动。整个支架的固定连接件统一采用M2规格的15mm长度螺钉，分别用于上盖与基座的锁紧、基座与安装面的固定、支架臂与舵机输出盘的连接，全结构统一螺丝规格能减少装配时的零件种类，降低BOM管理成本，也方便现场装配时的工具准备，只需要一把对应规格的十字螺丝刀就能完成全部装配工作。

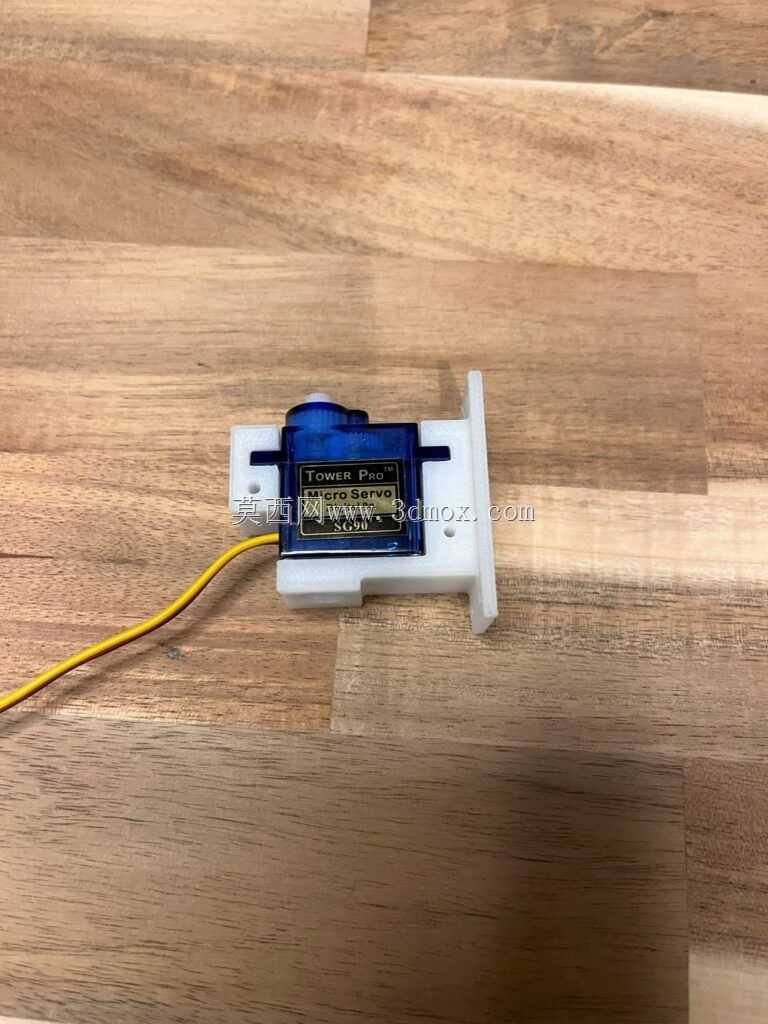

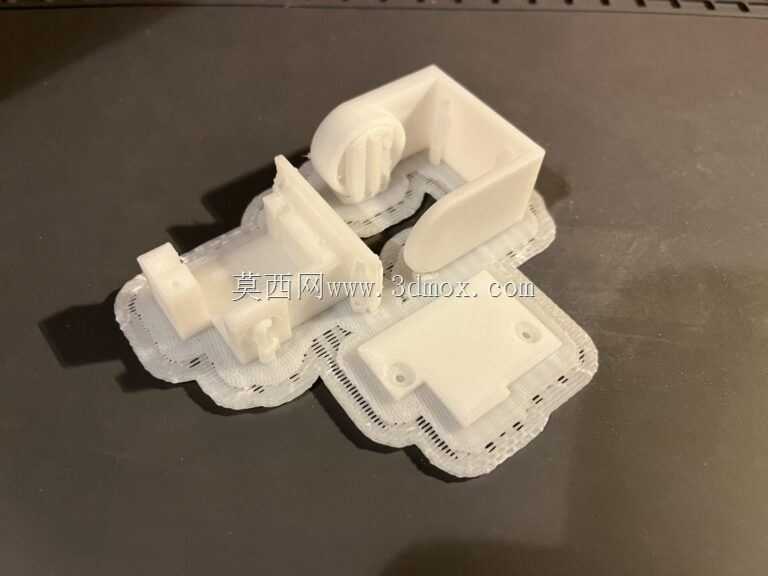

　　实际安装过程中需要注意打印或加工时的方向选择，上盖的安装贴合面需要朝上放置加工，避免支撑结构打在配合面上导致装配间隙过大，合围腔的内部尺寸按照SG90舵机的标准外形做了0.2mm的装配余量，既不会因为尺寸过紧导致舵机装入困难，也不会因为间隙过大出现旷量。基座底部设计了两个带安装孔的固定耳，孔位间距匹配小型机械臂关节、航模舵面、教学实验台的通用安装孔距，不需要额外做转接板就能直接固定在常规的安装面上。支架的臂端结构直接和舵机输出花键配合，锁紧螺丝穿过臂端的预留孔直接锁在舵机标配的输出摇盘上，传动路径没有额外的转接环节，能最大程度减少传动间隙，保证舵机摆动的角度精度。

　　从应用适配性来看，这款支架尤其适合多关节小型桌面机械臂的关节固定场景，每个关节处的舵机都可以通过该支架直接和上一节臂的结构连接，不需要单独设计复杂的舵机安装腔，能大幅缩短小型机器人项目的结构设计周期。在航模的舵面控制场景中，这款支架的半包结构能抵御飞行过程中的持续震动，避免舵机松脱导致舵面失控。在教学实验场景中，统一的安装尺寸能让学生快速搭建舵机传动实验装置，不需要反复调整安装位就能完成不同传动机构的测试。设计时也充分考虑了轻量化需求，整体结构没有多余的冗余料厚，在保证结构强度的前提下尽可能压缩了整体体积，不会给安装载体带来额外的重量负担，对于负载能力有限的小型移动机器人、航模类产品来说，轻量化的固定结构能有效提升整机的续航和负载表现。

　　需要注意的是，这款支架的安装孔位完全匹配标准SG90系列舵机的尺寸，如果使用第三方仿制的非标准尺寸9g舵机，需要提前核对舵机的耳座间距、壳体外形尺寸，避免出现装不进去的情况。装配时不要过度拧紧M2螺丝，尤其是锁在塑料舵机壳体上的螺丝，过大的锁紧力容易导致塑料壳体开裂，建议锁紧到舵机无旷量即可。如果是用于大负载摆动的场景，可以在支架合围腔的内壁贴一层薄的EVA泡棉胶，进一步填充间隙，吸收运行过程中的震动，提升长期运行的可靠性。
