iPhoneXR全包防护手机壳结构设计

　　这款适配iPhone XR的手机保护壳，在结构设计阶段优先围绕消费电子日常使用中的跌落缓冲、握持防滑与外设兼容需求展开，整体采用硬质ABS材质成型，适配常规FDM熔融沉积3D打印的加工特性，无需柔性耗材即可完成制作，适合小批量定制与个人DIY生产场景。

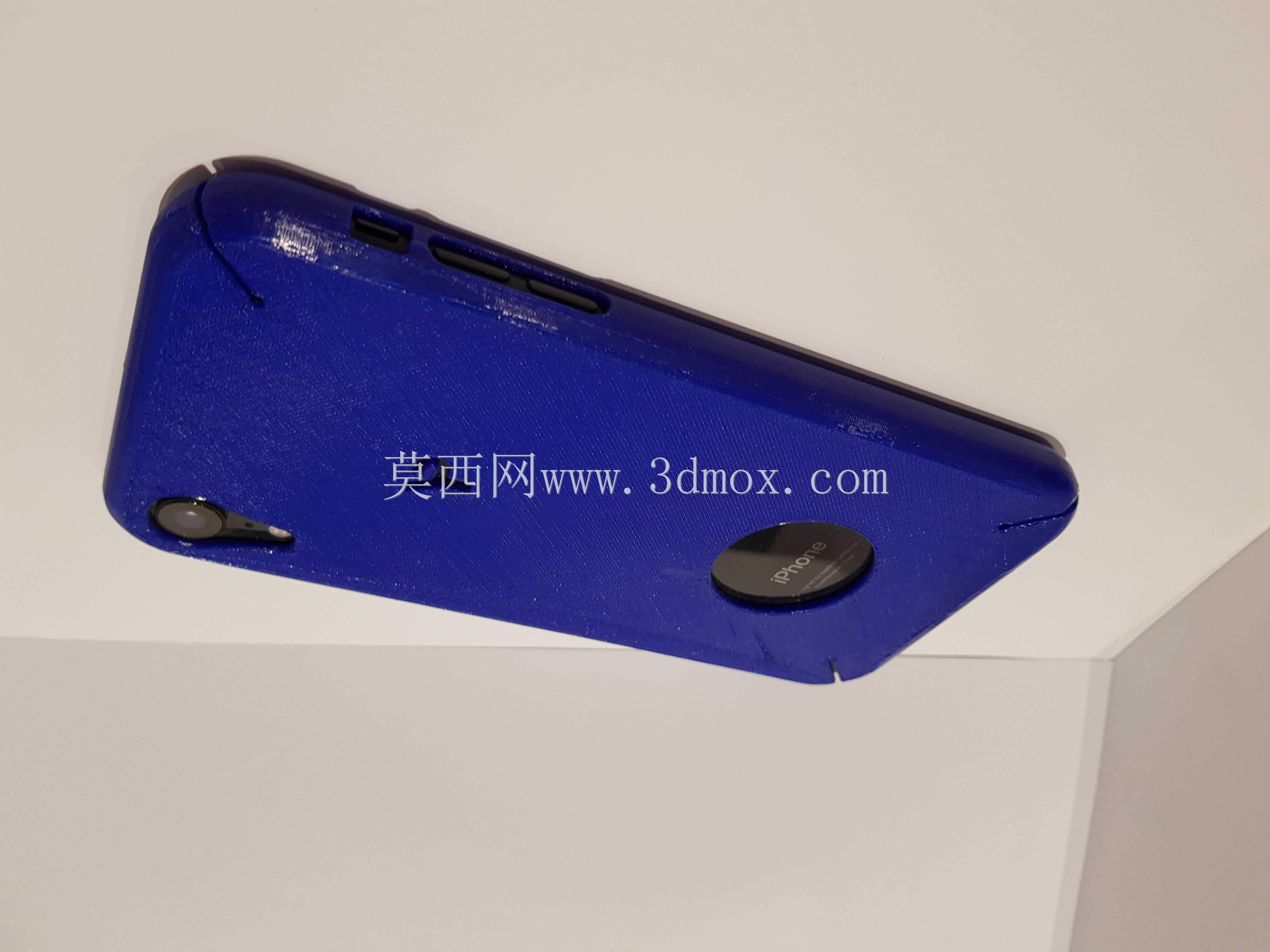

　　从实际使用场景来看，该保护壳主要面向日常手持通勤、桌面放置、户外携带等高频使用环境，壳体全包覆手机背部与侧边边框，在手机边角位置预留了均匀的缓冲壁厚，跌落时冲击力可通过壳体边框先行传导分散，避免手机机身直接接触硬质接触面。壳体背部预留了圆形磁吸支架安装位，可兼容常规车载磁吸支架、桌面指环支架的装配需求，用户无需额外粘贴引磁片，即可直接将带壳手机吸附在车载支架、桌面无线充配套支架上，兼顾日常导航、桌面追剧的使用需求。背部左上角对应手机原生摄像头位置做了精准的开孔避让，开孔边缘高出摄像头镜片0.3mm左右，手机背面朝下放置时，镜片不会直接摩擦桌面，避免镜片刮花磨损。

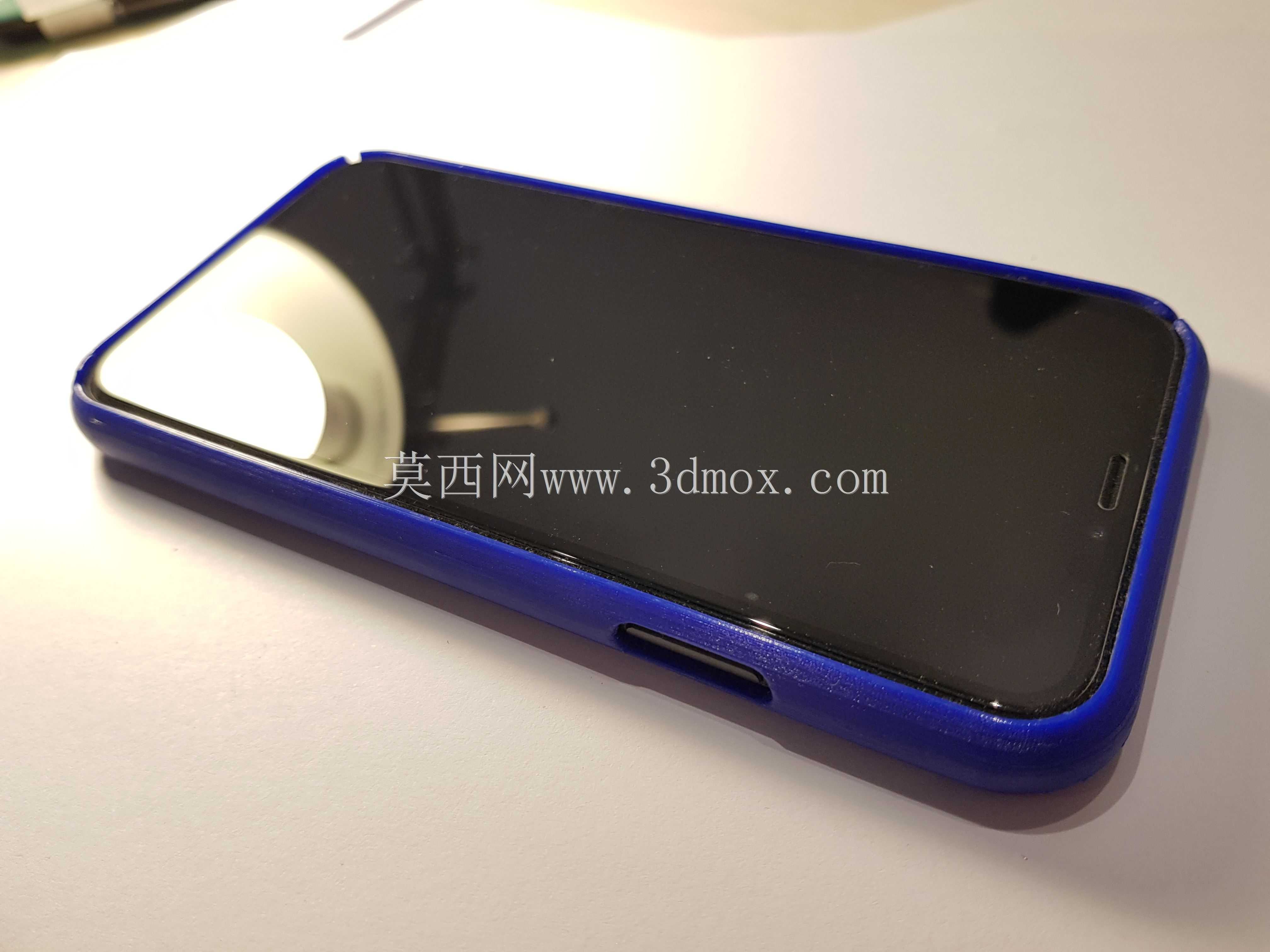

　　侧边结构设计上，壳体对应手机原生的音量按键、电源按键位置做了一体式的按键凸台，既保留了按键的按压反馈手感，又避免了侧边大开孔导致的灰尘、水渍侵入问题；机身底部对应充电接口、扬声器出声孔的位置做了对位开槽，不会遮挡充电插头插入，也不会影响扬声器的出声效果。实际装机测试中，壳体与手机边框的配合间隙控制在0.1mm以内，既可以轻松将手机推入壳体内，又不会出现壳体松动、晃荡的情况，长期使用后也不会因为反复拆装出现配合间隙变大的问题。设计阶段特意调整了侧边按键区域的壁厚，虽然硬质ABS材质本身韧性弱于柔性TPU，但通过减薄按键位置的壳体壁厚，按键按压的触发力度控制在合理区间，不会出现按键按不动、通话时难以按动电源键挂断电话的问题，长期使用后按键反馈依旧清晰。

　　外形尺寸方面，壳体整体轮廓完全匹配iPhone XR的机身长宽，壳体总厚度比裸机增加1.2mm，不会过度增加手机的握持体积，单手握持时边缘做了圆角过渡，没有尖锐棱角，长时间握持也不会硌手。壳体四个边角做了加厚的防撞结构，相比侧边壁厚增加0.5mm，跌落时边角作为最容易先接触地面的部位，加厚结构可以吸收更多冲击能量，避免冲击力直接传递到手机玻璃背板。壳体表面做了细微的磨砂纹理处理，既可以减少手持时的指纹残留，又能增加手掌与壳体之间的摩擦力，降低手机从手中滑落的概率。背部的品牌标识区域做了下沉式设计，标识不会突出壳体表面，放置在桌面时不会出现硌碰、磨损标识的情况。

　　从安装边界来看，该壳体为上下卡扣式装配结构，装机时先将手机一端斜插入壳体的限位槽内，再轻轻按压另一端即可完成装配，拆卸时从边角预留的抠位轻轻撬动即可分离壳体，不需要借助额外工具。壳体内部与手机背部接触的面做了0.2mm的间隙预留，避免硬质壳体直接刮花手机背部的玻璃涂层，同时也不会因为公差累积导致壳体装合后顶伤手机机身。壳体所有开孔的位置公差控制在±0.15mm以内，摄像头开孔、充电口开孔不会出现偏移、遮挡的情况，兼容市面上绝大多数的Lightning充电插头，即使是带保护壳的加厚充电头也可以正常插入，不会出现插不到底的问题。

　　针对3D打印的成型特性，设计时所有壁厚都控制在1.2mm以上，避免打印过程中出现壁厚过薄导致的翘曲、断裂问题，壳体的所有转角位置都做了R0.5mm以上的圆角过渡，既减少了打印时的应力集中，也避免了使用过程中边角开裂的风险。打印完成后仅需要简单去除支撑毛刺，即可直接装机使用，不需要后续的打磨、喷涂等二次处理，成型门槛极低，既可以用于个人用户的定制化手机保护配件制作，也可以作为小批量数码配件打样的参考结构，为同类型手机保护壳的结构设计提供可落地的参考方案，平衡防护性能、握持手感与加工可行性三者的关系。
