三星S7Edge镂空散热手机保护壳

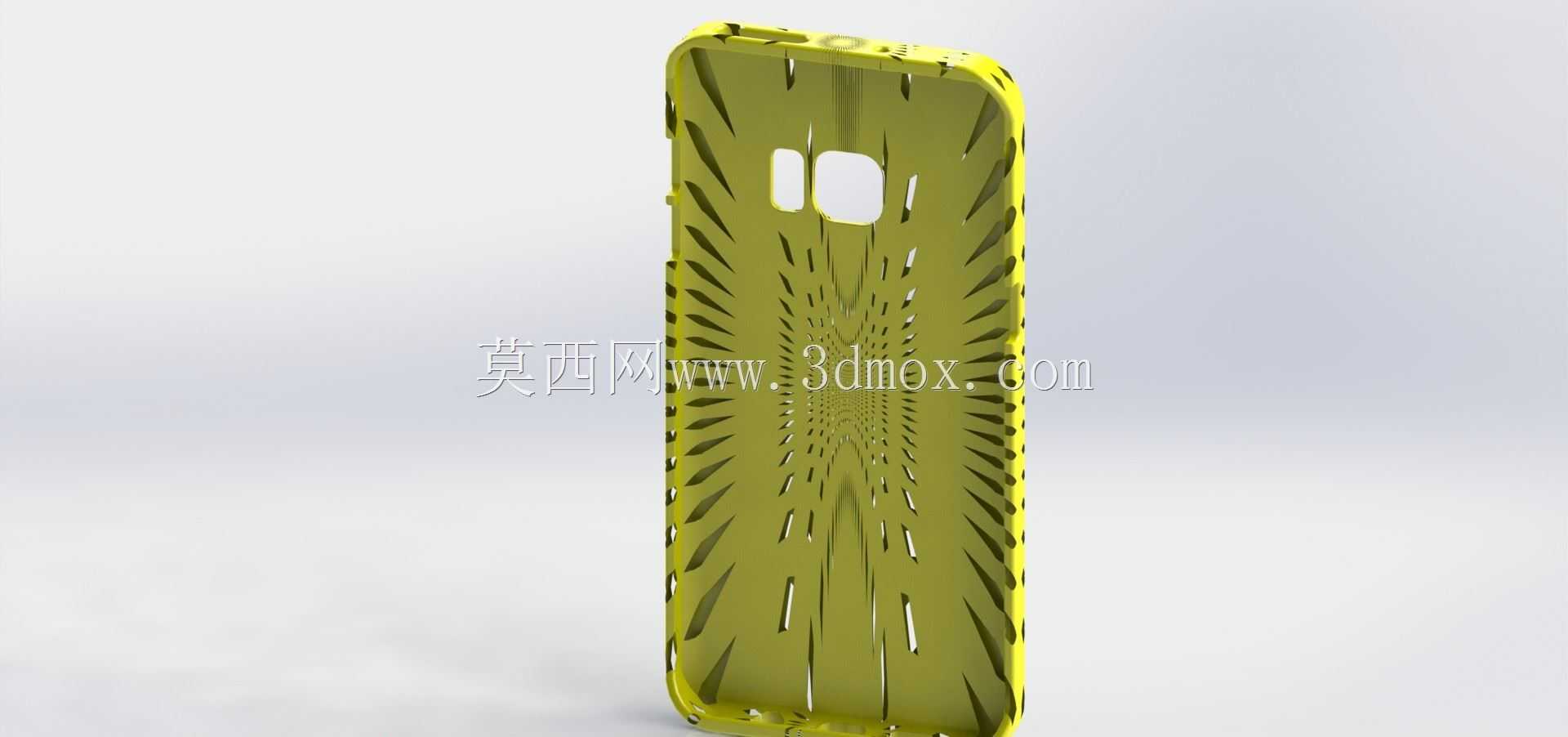

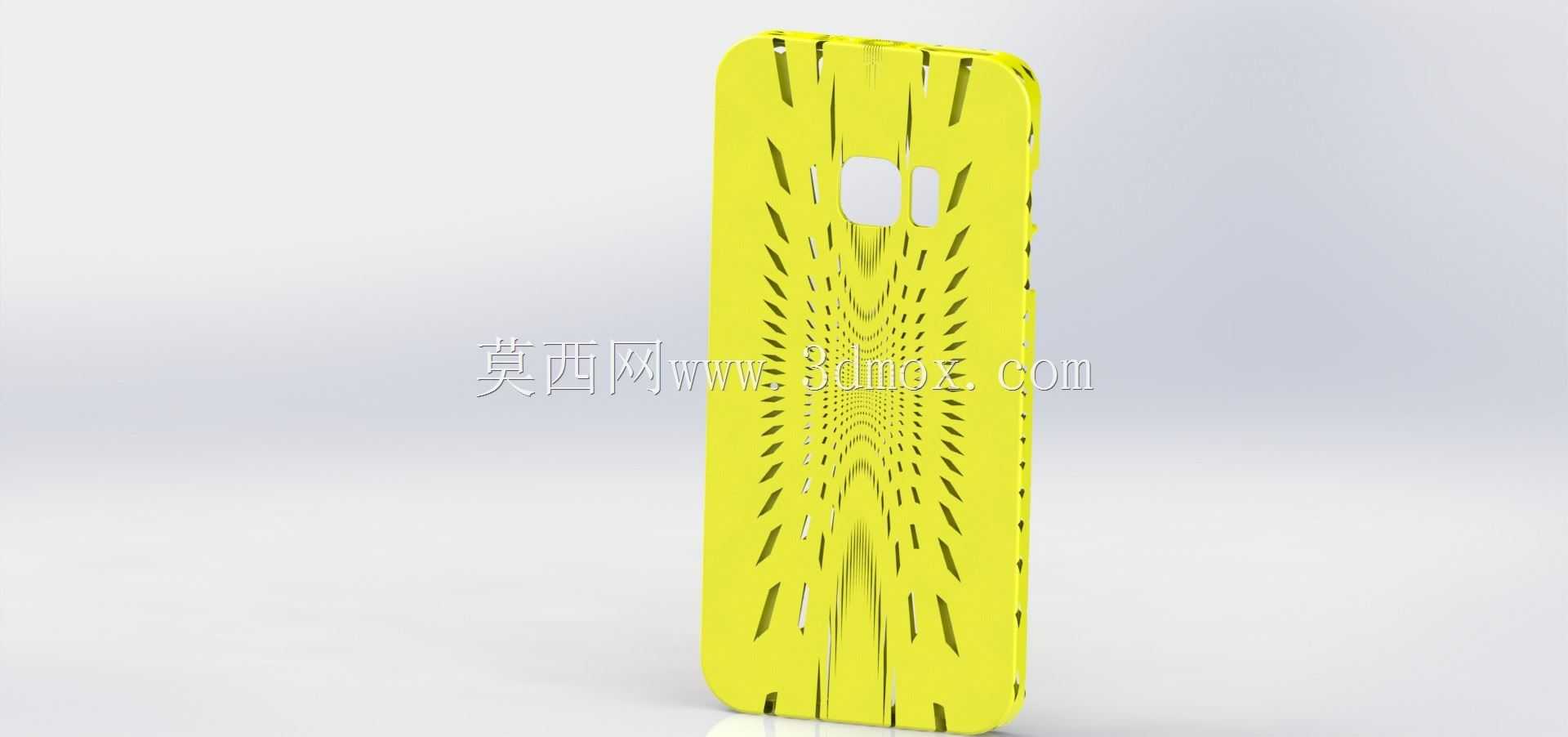

　　这款曲面屏手机防护外壳的结构开发，核心围绕三星S7Edge双曲面机身的包覆边界展开，设计阶段首先要处理的就是曲面侧边的贴合公差：常规直边手机壳可以靠直壁卡扣完成固定，而双曲面屏的侧边弧面向屏幕正面收拢，壳身侧壁如果按照普通直壁思路做厚，会直接顶到曲面玻璃的可视区域，既影响触控操作，也会在边缘形成难看的凸起缝隙。因此整个壳身的侧壁采用随形弧面过渡，壁厚从背部到侧边逐步收薄，沿着机身中框的弧度自然包覆，既避开屏幕显示区域，又能在跌落时让冲击力先经过壳身边缘缓冲，不会直接磕碰玻璃曲面。背部大面积放射状镂空是这套结构最有特点的部分，开孔从背部中心向四周呈放射线条均匀排布，没有采用常见的整块背板封闭设计。

　　这种布局首先解决的是塑料壳长期使用的散热问题：手机在高负载运行、充电时机身背部热量集中，封闭背板会在壳和手机之间形成一层静止空气隔热层，热量只能从侧边缓慢散出；放射状的长条开孔顺着气流方向排布，手机在手持移动或者放置在桌面时，空气可以顺着开孔缝隙形成对流，直接带走电池和后盖板位置的积热。同时开孔全部做了圆角过渡，没有尖锐的内角，避免塑料件在开孔位置出现应力集中，日常拆装、意外挤压时不会从孔位边角开裂。摄像头区域的开孔完全匹配手机后置摄像头与闪光灯的组合位置，开孔边缘做了微小的凸起挡边，当手机背部平放在桌面时，镜头玻璃不会直接接触摩擦台面，长期使用不会刮花镜头镀膜。壳身顶部和底部的对应位置预留了耳机孔、充电口、扬声器出声孔、

　　麦克风拾音孔的避让空间，所有开孔位置都和机身接口对位，不需要拆下保护壳就能完成充电、插接线材、外放收音的全部操作。侧边的按键位置也做了对应包覆，按键区域的壳身预留了弹性按压位，按压手感和裸机状态接近，不会出现按键卡死、按不动的情况。从安装边界来看，壳身的内轮廓尺寸比手机机身外轮廓单边放大0.1到0.15毫米的装配间隙，这个间隙既可以保证手机能够顺畅推入壳内，不会因为塑料件的成型收缩出现装不进去的问题，也不会因为间隙过大导致手机在壳内晃动。镂空结构同时大幅降低了整个保护壳的整体重量，相比同尺寸的封闭实心塑料壳，重量减少接近四成，长时间握持不会给手机额外增加过多坠手感。放射状的开孔排布同时兼顾了结构强度：所有镂空筋条从中心向外辐射，

　　相当于在背部形成了网状的加强筋结构，相比零散开孔的设计，这种放射筋条可以把背部受到的冲击力快速分散到整个壳身，不会在局部出现凹陷变形。在量产成型的角度，这种均匀等宽的长条镂空设计，注塑过程中塑料熔体的流动路径更加顺畅，各个位置的冷却收缩速率一致，成型后壳身不容易出现翘曲变形，后续不需要大量人工修整飞边。壳身四个角的位置做了加厚的缓冲角，内部预留了微小的变形空腔，当手机从口袋高度意外跌落时，四个角先接触地面，加厚的角位可以通过自身微小形变吸收冲击能量，避免硬冲击直接传递到手机的玻璃边角——曲面屏手机的屏幕边角正是跌落时最容易碎裂的位置，这个角部缓冲结构也是防护设计的核心。整个壳身的外边缘做了顺滑的圆角打磨，没有锋利的分型线，手持握持时镂空的筋条贴合手掌弧度，不会硌手。这类镂空保护壳既适合日常日常使用中对散热有要求的用户，比如长时间用手机导航、运行大型应用的场景，也能作为3D打印个性化定制的基础结构，修改开孔图案就能快速衍生出不同外观风格的定制保护件，结构上同时满足了防护、散热、轻量化三个核心需求，没有多余的冗余结构。
