重载方形四孔工业承重铰链

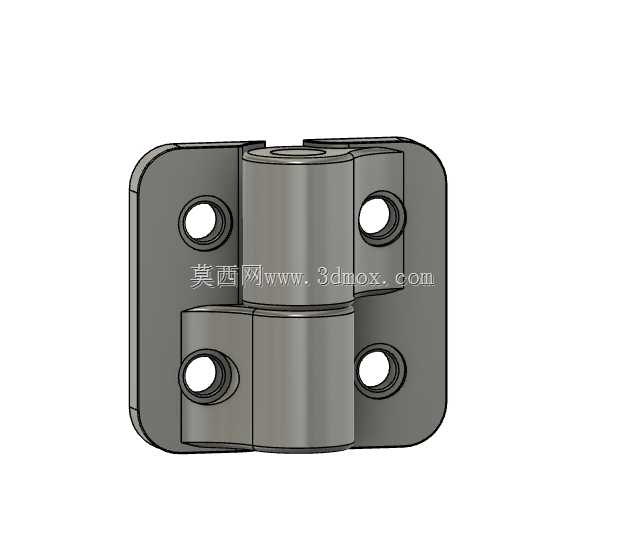

　　这款铰链采用对称双页片配合中部同轴卷套的经典合页结构，整体外形为带圆角的方形安装基座，四个安装孔分别分布在上下两片页板的对角位置，孔位做了沉孔处理，安装后紧固件头部可以完全沉入页板表面，不会突出干涉门板或设备柜门的开合动作。中部的铰接轴套采用三段式卷边包覆结构，上下两段轴套与其中一侧页板一体成型，中段轴套与另一侧页板一体成型，装配后轴套之间留有微小的轴向间隙，既保证转动顺滑无卡滞，又能避免页板开合过程中出现轴向窜动。

　　从承重能力来看，该款铰链单组可承载20公斤的门体重量，在实际设备排布中，常规尺寸的设备检修门通常会在门体侧边上下各布置一只同规格铰链，两只铰链协同承载时可稳定支撑40公斤级别的门板，完全覆盖工业场景中常见的钣金检修门、防护围挡门、小型设备舱门的承重需求。在自动化生产线的安全防护围栏上，这类铰链常被用于连接围栏框架与活动防护门，围栏框架多采用铝型材或者方管焊接成型，页板的平整安装面可以直接贴合在型材表面或者方管的平面侧壁上，四个安装孔既可以搭配螺栓螺母做穿透式紧固，也可以在框架侧壁预先攻丝后用螺钉直接锁附，安装方式灵活，适配不同的现场装配条件。

　　在机床设备的外围护罩上，这类铰链的应用也十分普遍。机床的钣金护罩需要频繁开启以完成内部刀具更换、工件调试、日常维护清理等操作，铰链作为护罩门的回转核心，需要长期承受反复开合的交变载荷，这款铰链的整体页板厚度充足，轴套配合段的接触长度大，转动过程中接触面的压应力更低，长期使用后不易出现轴套磨损松旷、页板变形下垂的问题。页板的外轮廓边角全部做了圆角钝化处理，没有尖锐的冲切毛刺，操作人员在开启护罩门时即使手部触碰铰链边缘，也不会被划伤，符合工业设备的安全设计规范。

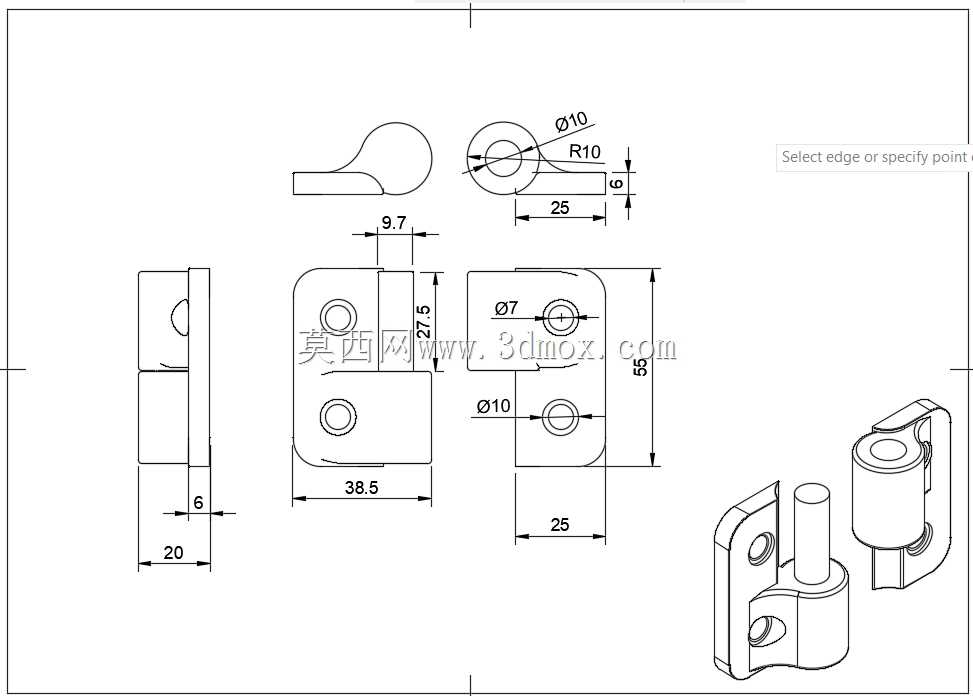

　　设计这款铰链的三维结构时，首先要确定的是铰接中心的位置，铰接中心到安装页板贴合面的距离需要预留足够的转动间隙，避免门体在转动过程中和固定框架发生磕碰干涉。四个安装孔的孔位间距需要匹配常用的工业铝型材孔位间距以及标准钣金柜的安装孔排布，孔的沉孔深度要对应常用内六角圆柱头螺钉的头部高度，保证螺钉锁附后头部不高出页板表面。中部轴套的内外径尺寸需要配合选配的铰接销轴，销轴和轴套之间采用间隙配合，配合公差控制在合理区间，既不能间隙过大导致门体晃动，也不能间隙过小造成转动卡涩。三段轴套的轴向长度分配要均匀，上下两段轴套的总长度和中段轴套的长度接近，让铰接位置的受力分布更均衡，门体的重量载荷可以均匀传递到整段销轴上，避免局部应力集中造成轴套变形。

　　从安装边界来看，铰链的两个页板分别贴合固定框架和活动门体，两个页板的厚度方向尺寸决定了门体闭合后和框架之间的预留间隙，在做整机布局设计时，需要在门体和框架的贴合面之间预留出和铰链页板厚度匹配的间隙，避免门体闭合后出现挤压错位。铰链的转动角度范围可以达到常规柜门所需的开合角度，完全满足检修门全开后人员进出、操作维护的空间需求。在一些需要做门体可拆卸的场景下，还可以将铰接销轴设计为可抽拔结构，打开门体到特定角度后就可以将门体连同铰链页板一同从框架上取下，方便大型设备的内部部件吊装转运。

　　除了常规的工业设备柜门，这类铰链也可以用在仓储货架的活动挡板、物流工位器具的侧开门、小型实验设备的舱门等场景，其规整的外形结构既可以做碳钢喷塑处理适配普通工业环境，也可以采用不锈钢材质加工，用在有防潮、防腐蚀需求的食品加工、医药生产设备上，不同表面处理的版本可以适配多样的工况环境。在三维建模过程中，铰链的所有配合面都做了贴合校验，模拟门体从闭合到全开的整个转动行程，全程没有干涉碰撞，安装孔的位置、沉孔尺寸、轴套配合尺寸都完全符合实际加工装配的工艺要求，可以直接导入到整机设备的装配模型中做干涉检查，也可以直接导出工程图用于五金件的加工采购。
