铝型材3030直角角码连接件三维结构

　　该零件为工业铝型材框架体系中常用的直角内置角槽连接件，也常被现场装配人员称作角件、角码或天使连接件，主要用于两根正交布置的30系列铝型材在内角位置的隐蔽式紧固，在自动化设备机架、车间工作台、物料周转货架、设备安全防护围栏、流水线侧边支架以及检测工位台架中应用十分广泛。不同于外露式L型角码，该款连接件嵌入铝型材端面的槽腔内部工作，装配完成后框架外表面无凸起结构，不会干涉外围护板、钣金封板、亚克力挡板或输送线侧边附件的安装，在对外观平整度有要求的非标设备中使用频率很高。

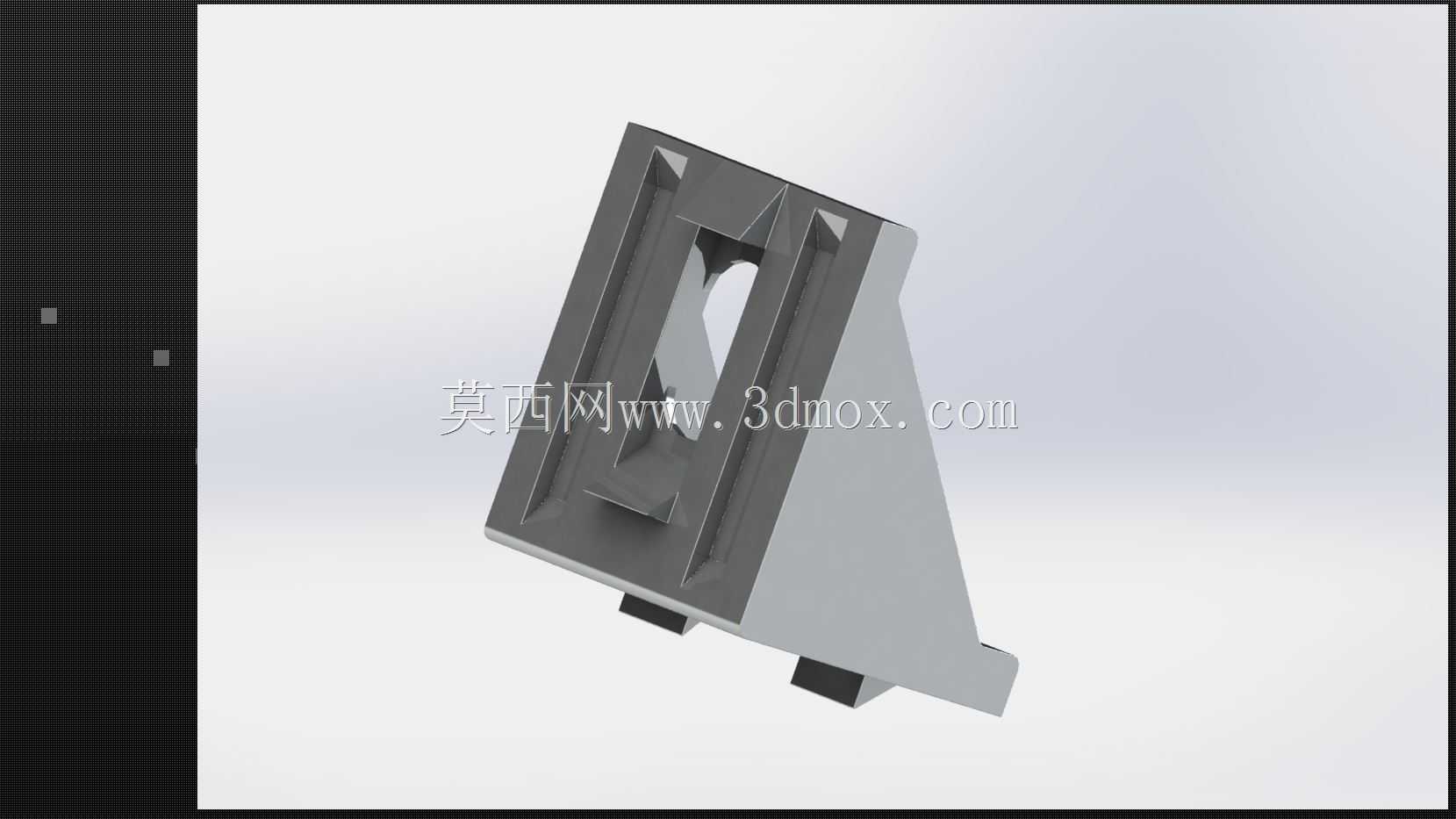

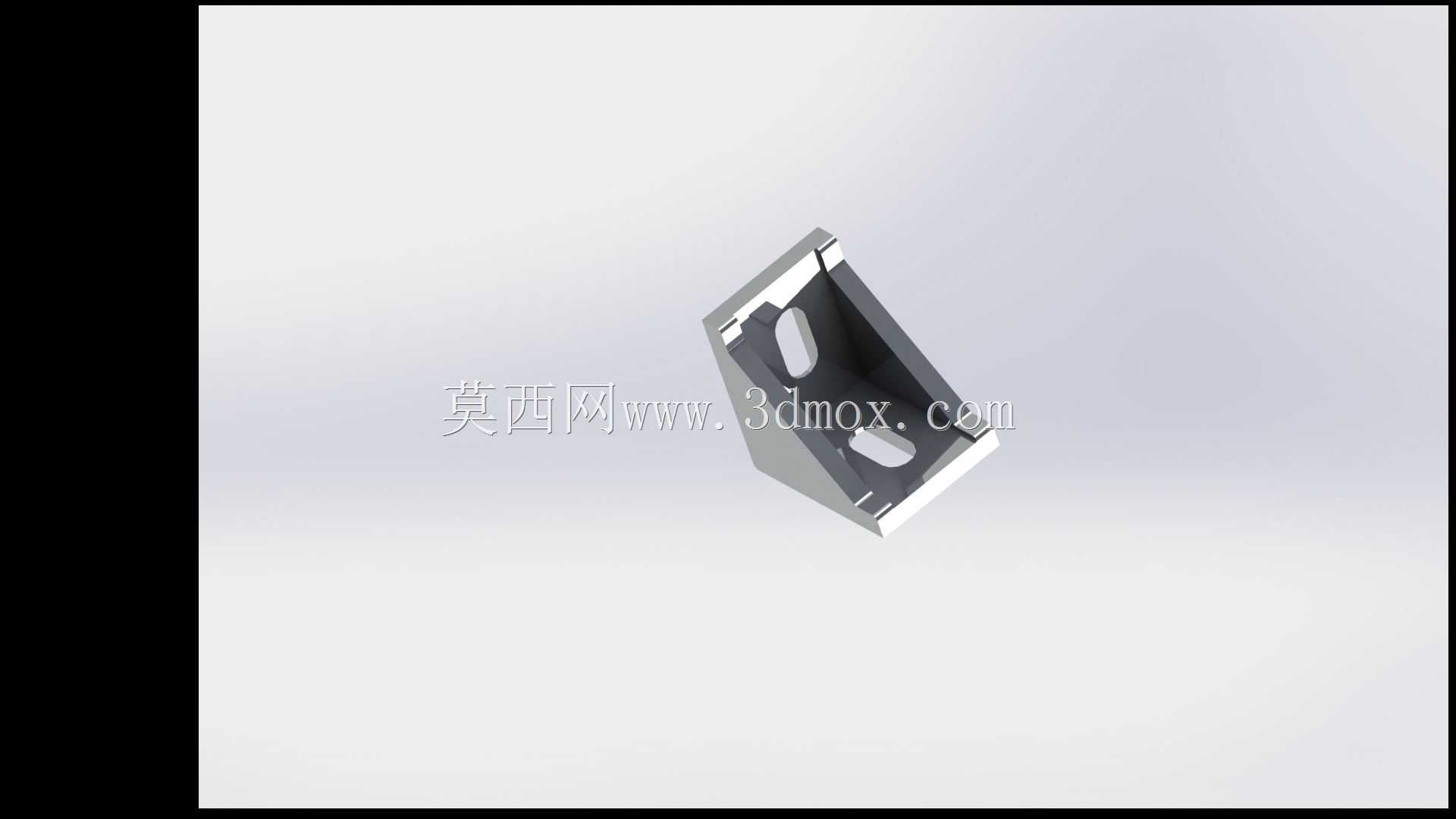

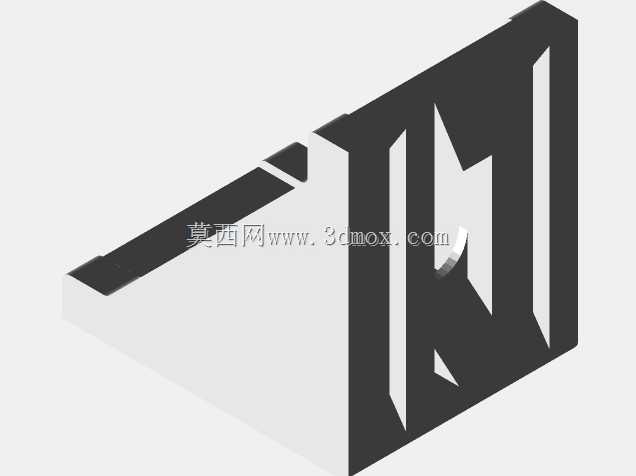

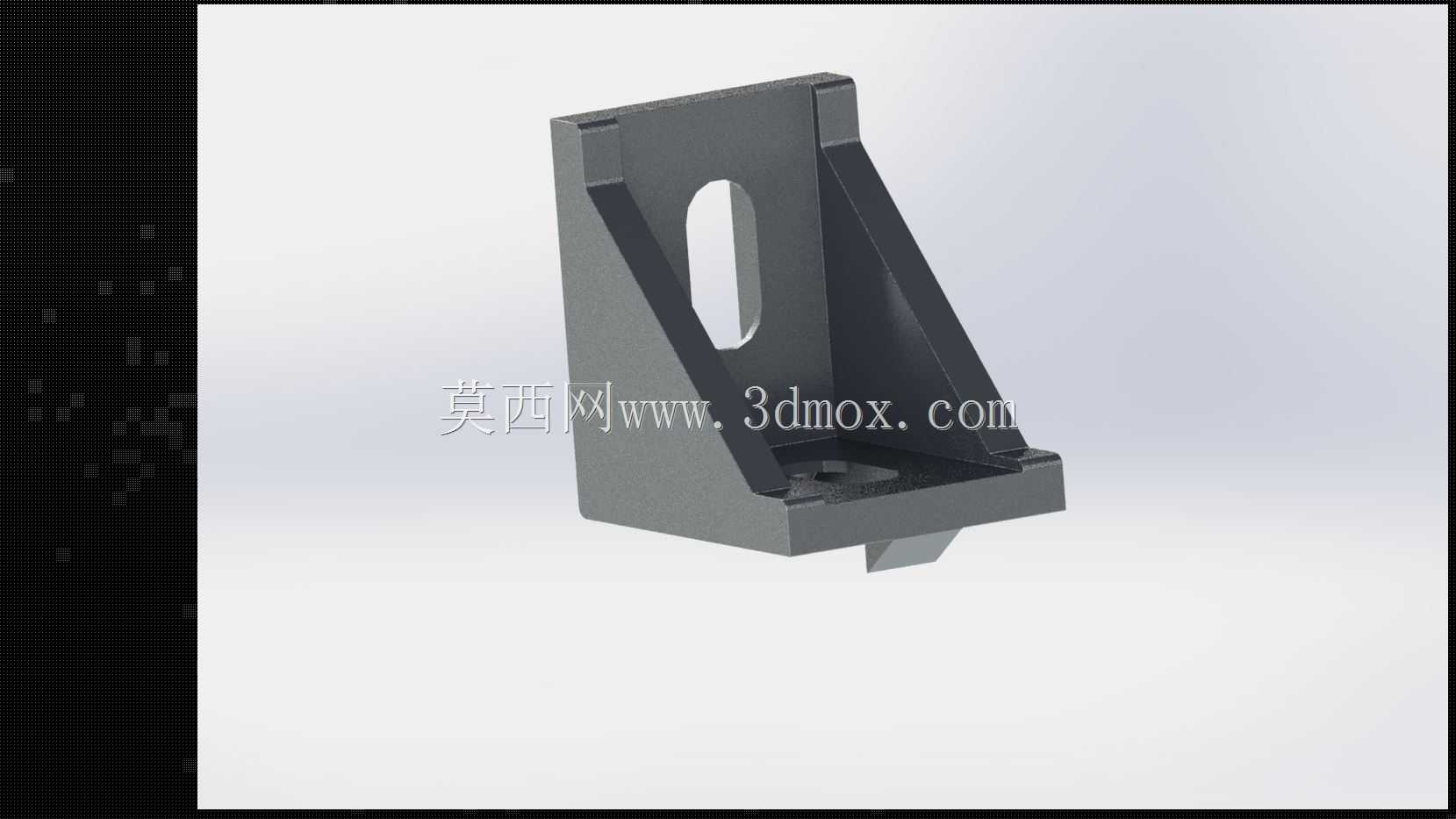

　　从结构形态来看，零件整体呈直角折弯的盒体形态，两个互相垂直的安装面分别贴合两根正交铝型材的槽底基准面，每个安装面开设长圆形调节孔，孔位沿型材长度方向预留少量调整余量，现场拼装时可先将螺栓预紧，待整框对角线、垂直度和平整度校正完成后再终拧锁定，避免普通圆孔角码在型材切割长度存在微小偏差时无法对位的问题。折弯内角处设置连续加强筋，筋板沿角件对角线方向布置，将两个安装面的受力直接传递到角部刚性区域，当框架承受侧向推力、设备运行振动或顶部偏载时，角部不会出现张开变形；角件外缘做折边翻边处理，既提升薄板冲压后的整体抗弯截面模量，也能在嵌入型材槽口时起到导向作用，装配时顺着槽道推入即可到达预定位置，不需要额外对位扶持。

　　尺寸边界方面，该角件适配截面名义尺寸30毫米×30毫米的工业铝型材，两个安装边的长度、宽度均与30系列型材的内槽腔尺寸匹配，安装孔位对应型材槽内预置的T型螺栓或弹片螺母，紧固件选用对应规格的内六角圆柱头螺栓即可完成锁紧。零件装入后完全隐藏在型材槽口内部，框架外侧仅可见型材本身的阳极氧化表面，无外露螺钉头，后期在框架外侧安装门板、铰链、传感器安装支架或线槽时，不会与连接件发生位置冲突。

　　设计建模过程中，首先依据3030铝型材的槽口宽度、槽深、内腔壁厚以及槽道中心线位置确定角件的外轮廓尺寸，保证角件推入槽腔后两侧面与槽壁间隙控制在合理装配公差范围内，间隙过小会出现卡滞无法装入，间隙过大则锁紧后角件容易歪斜，导致两根型材的正交角度出现偏差。长圆孔的长度方向结合现场拼装的调节需求设定，既保留足够的错位补偿量，又避免孔边到零件边缘的距离过小导致冲压后孔边强度不足；加强筋的厚度与主体料厚保持一致，筋板与主板的交接处设置工艺圆角，避免冲压折弯时应力集中产生裂纹，同时也减少热处理或表面处理过程中的应力变形。

　　在实际机架受力场景中，这类角件主要承担两根型材之间的直角定位与拉压锁紧作用：当框架作为设备支撑底座时，竖向立柱的载荷通过角件传递给横向横梁，角件的垂直安装面承受竖向压力，水平安装面承受螺栓预紧产生的摩擦力与剪切力；当框架受到侧向碰撞或防护门频繁开关的冲击载荷时，角件的直角结构限制两根型材的相对转动，加强筋则抵抗角部的弯矩，防止长期使用后框架出现晃动、垂直度超差。针对轻型自动化设备的台架搭建，单角部配置一只该款角件即可满足刚性要求；对于承载较大的设备底座或存在明显振动的工位，可在同一角部的上下槽道内各配置一只角件，形成双点锁紧，进一步提升框架整体扭转刚度。建模时还需同步核对配套T型螺栓的头部尺寸、螺母弹片的厚度，确保螺栓穿过角件长圆孔后能顺利与槽内螺母啮合，锁紧过程中角件表面不会被螺栓头压溃，装配路径无干涉，完整还原零件在真实铝型材框架中的装配状态。
