手动式易拉罐压扁破碎机械装置

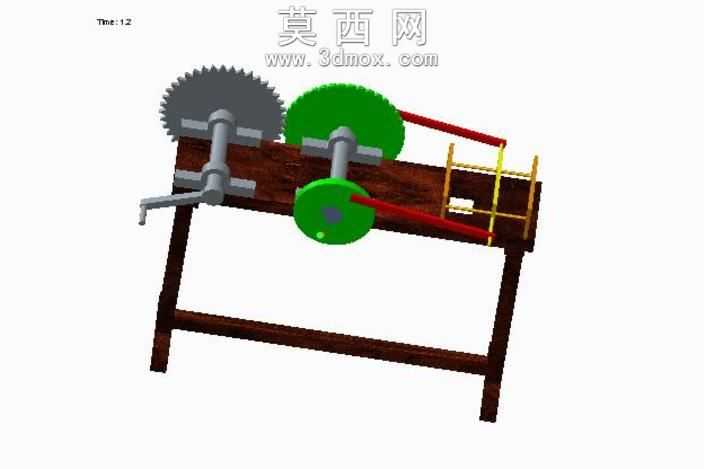

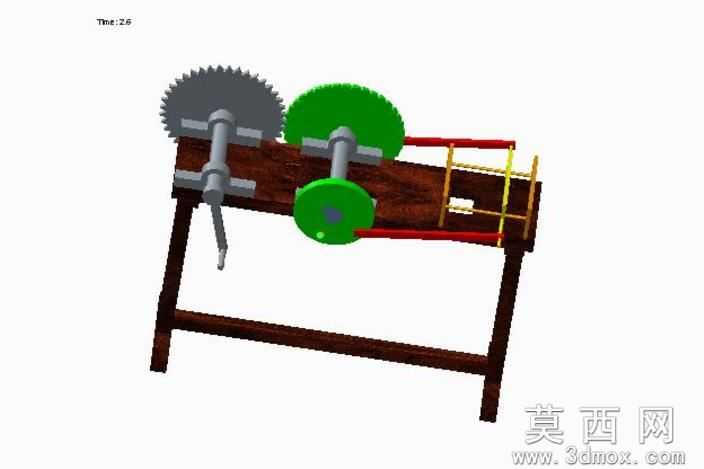

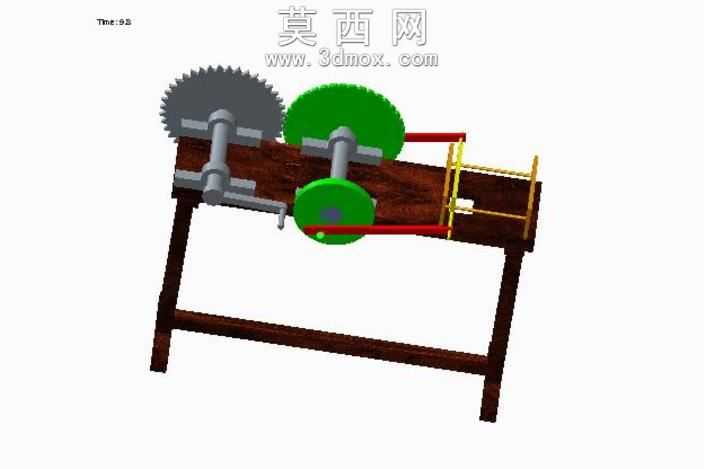

本装置为手动驱动的易拉罐压扁破碎设备，采用Creo Parametric 2.0完成全参数化三维建模，整体结构围绕手动操作、齿轮传动、曲柄滑块执行的逻辑搭建，可实现废弃易拉罐的连续压扁作业，适配小型废品回收点位的轻量化处理需求。建模阶段首先完成整体机架的结构搭建，机架采用方钢型材焊接框架的设计思路，通过拉伸、装配约束完成支撑腿、操作台面、防护栏的结构建模，对型材连接处的焊接贴合面做了贴合约束处理，保证机架结构的稳定性仿真精度。传动系统部分采用两组直齿圆柱齿轮完成动力传递，建模时严格按照标准直齿轮参数完成齿廓绘制，通过阵列、切除特征完成轮齿结构，对齿轮与转轴的配合面做了同轴心、重合的装配约束，保证齿轮传动的啮合间隙符合手动操作的传动顺滑度要求，大齿轮与手动摇臂直接连接，通过摇臂输入手动扭矩，经两级齿轮减速后传递至执行端的曲柄滑块机构。执行机构采用滑块曲柄结构完成压扁动作，建模时对曲柄的回转半径、滑块的行程做了参数化关联设计，可通过修改参数适配不同尺寸易拉罐的压扁行程需求，滑块的导向结构采用台面两侧的导向杆约束，保证滑块往复运动时的直线度，避免压合过程中出现偏载卡滞问题。渲染阶段对不同部件做了差异化材质赋予，齿轮部件采用金属铸铁材质，添加了齿面的细微磨损纹理提升真实感，机架部分采用深色防锈漆材质，摇臂、导向杆部分采用抛光钢材材质，防护栏部分采用黄色警示漆材质，通过场景光源的角度调整，突出齿轮啮合部位、曲柄连接部位的结构细节，整体渲染效果清晰展现各部件的装配关系与运动逻辑。设计过程中重点优化了手动操作的力臂长度，通过齿轮减速比的匹配降低摇臂操作所需的输入力，同时对滑块的压合面做了防滑纹理设计，避免易拉罐压合过程中出现滑移弹出的问题，整体结构无复杂电控部件，纯机械结构具备极高的可靠性与维护便捷性，可满足零散废弃易拉罐的低成本压扁处理需求，减少废弃易拉罐的存放占用空间，提升废品回收的转运效率。
