麦克纳姆轮六角电机轴联接传动件

　　这套联接结构主要面向小型移动平台、全向轮底盘、教学实验小车以及轻量化机器人的动力输出场景，用来把带六角输出端的减速电机与麦克纳姆轮轮毂可靠连接起来。实际装配中，电机侧动力轴并非传统圆形键连接，而是采用六角截面传递扭矩；车轮轮毂侧也预留了对应的六角安装腔。若两者尺寸、朝向或插入深度不完全一致，直接配合容易出现旷量、打滑或单侧受力，因此需要一个过渡联接件承担形状适配、扭矩传递和轴向定位的作用。

　　从功能上看，该联接件的一端对应电机六角输出轴，另一端对应车轮六角接口，中间通过同轴过渡段保持旋转中心一致。它不是简单的等径套筒，而是围绕两种六角边界进行分段设计：电机插入段需要包住动力输出端，保证受力面贴合；车轮联接段则要嵌入轮毂六角腔，使轮体随电机同步转动。工作时，电机启动、换向、加减速产生的扭矩通过六个侧面的接触压力传递，相比仅靠顶丝摩擦的圆孔联接，六角面能够更稳定地承受反复启停和转向载荷。

　　设计这类零件时，首先要确认两侧六角的实际尺寸。电机端通常以对角尺寸和对边尺寸共同定义，轮毂端也需要测量六角腔的对边宽度、插入深度以及端面限位。模型中针对7mm对角、6mm对边这一类小型电机输出端进行适配，同时兼顾车轮侧六角腔的安装边界。轴向长度不能只按外观确定，插入过浅会导致接触面积不足，插入过深又可能顶死电机端面或影响轮体位置。过渡段外径还要避开轮毂内壁、电机支座和轮轴中心空间，防止装配后发生干涉。

　　在移动底盘应用里，麦克纳姆轮经常需要完成前进、横移、斜行和原地旋转等动作，四个轮子的转速和方向组合复杂，对联接件的抗扭和定位精度有直接要求。若联接处存在间隙，轮子在换向瞬间会产生迟滞，底盘运动轨迹也会出现偏差；若配合过紧，则现场装拆困难，甚至压裂塑料轮毂。因此该结构在六角配合区域保留了适合增材制造的装配余量，使零件既能顺畅推入，又能在粘合或螺钉锁紧后减少回转间隙。

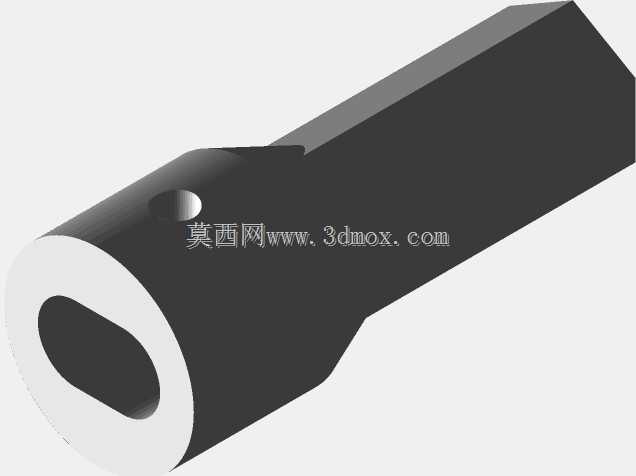

　　外形上，联接件整体呈短轴套状，核心区域为六角通孔或六角盲孔组合，外部可根据轮毂腔体设置圆柱定位面、台阶面和螺钉锁紧位。台阶面的作用是控制插入深度，让车轮端面与联接件之间形成明确轴向基准；侧向螺钉孔则用于在电机轴插入后进行辅助固定，防止车辆受到冲击时轮体沿轴向脱出。对于采用塑料件制作的底盘，螺钉锁紧并不承担全部扭矩，更多是提供轴向保持力，扭矩仍主要由六角侧面传递。

　　从制造角度看，这种小件适合通过熔融沉积成型方式制作。切片时层厚不宜过大，因为六角棱边和孔位尺寸对传动间隙敏感；壁厚应覆盖六角受力面，避免电机频繁换向后棱角开裂。填充密度可按承载需求提高，尤其在螺钉孔周围和六角过渡区域，需要保证足够的抗压强度。打印方向也应尽量让层纹垂直或斜交于主要扭转剪切方向，减少沿层间剥离的风险。若成品与电机或轮毂之间存在轻微间隙，可在装配面使用胶粘剂补强；若尺寸偏紧，则应优先修整孔口倒角和外六角棱边，而不是强行敲击。

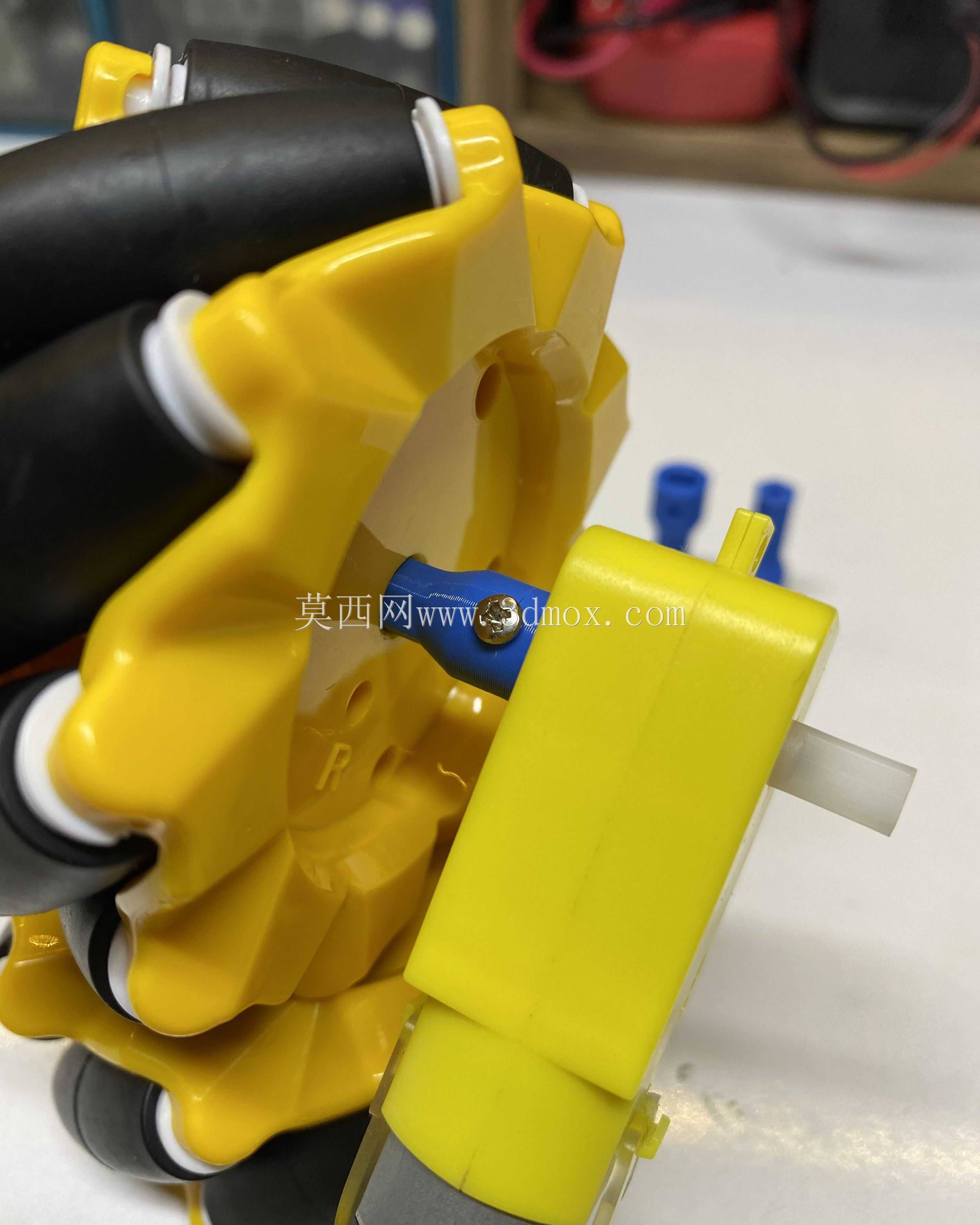

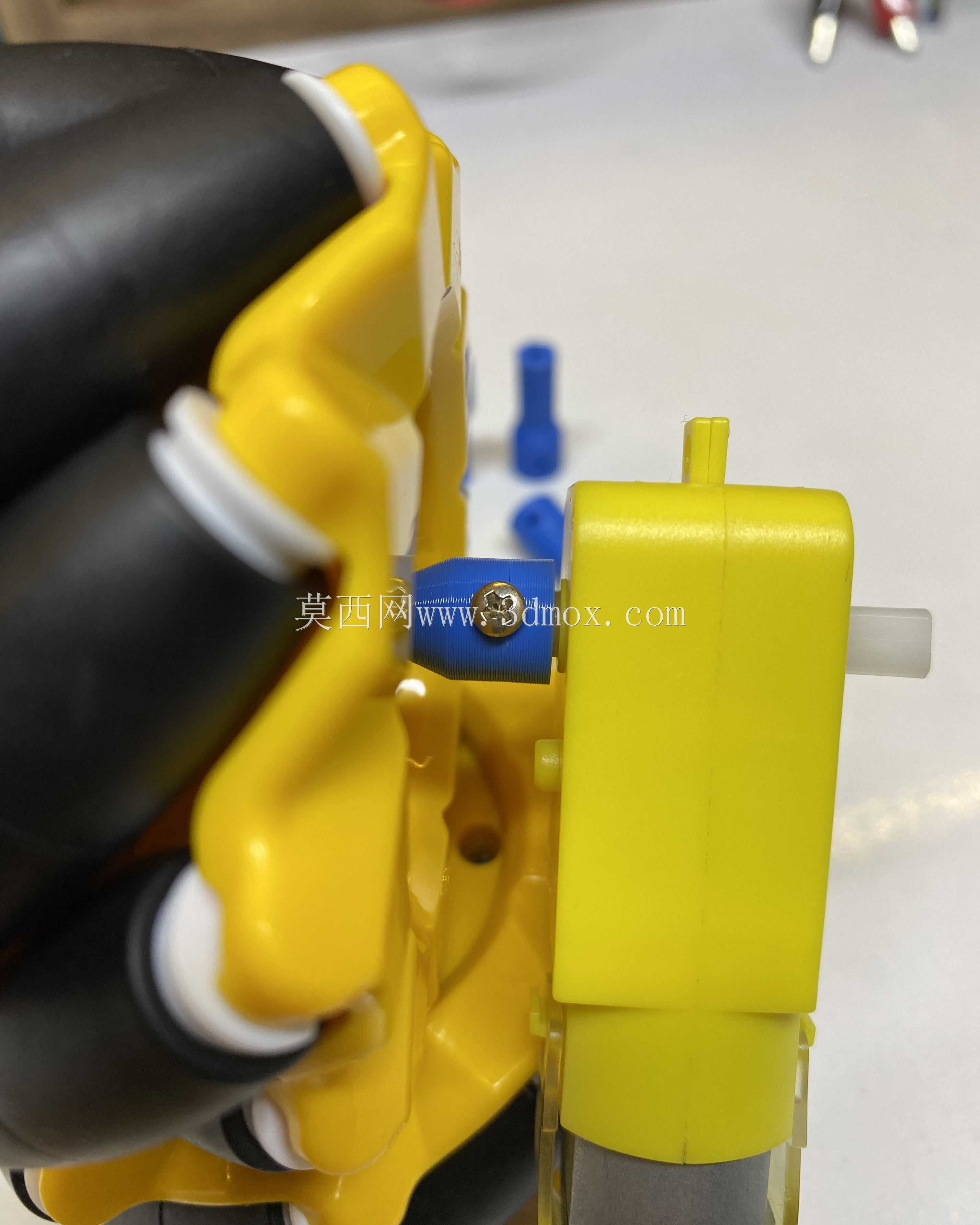

　　现场装配时，先将联接件的电机侧六角孔对准电机输出端推入，确认端面到位后，再把车轮六角腔对准联接件另一端压入。两侧都应保持同轴，避免轮体旋转时产生偏心摆动。最后装入侧向紧固螺钉，使螺钉端部压在电机动力轴的平面或允许受力位置。需要注意的是，顶丝不应直接压在六角棱边上，否则容易造成局部压伤，反而扩大间隙。若轮毂端也存在轴向窜动，可在配合面补充少量胶粘剂，让周向传动和轴向固定同时得到保证。

　　在结构验证阶段，应重点观察三个位置：一是电机六角孔根部，反复正反转时这里承受最大扭转应力；二是车轮侧外六角棱角，间隙过大时会出现明显撞击磨损；三是螺钉锁紧区域，塑料件在长期振动下可能产生松弛。针对这些位置，建模时可在孔根增加圆角或局部加厚，在外部台阶处保留足够壁厚，并把螺钉孔布置在材料较充实的区域。通过这些处理，联接件既能满足小型全向移动平台的动力传输需求，也能在有限空间内完成电机与麦克纳姆轮之间的紧凑安装。
