双排直插式电源连接器针座结构设计

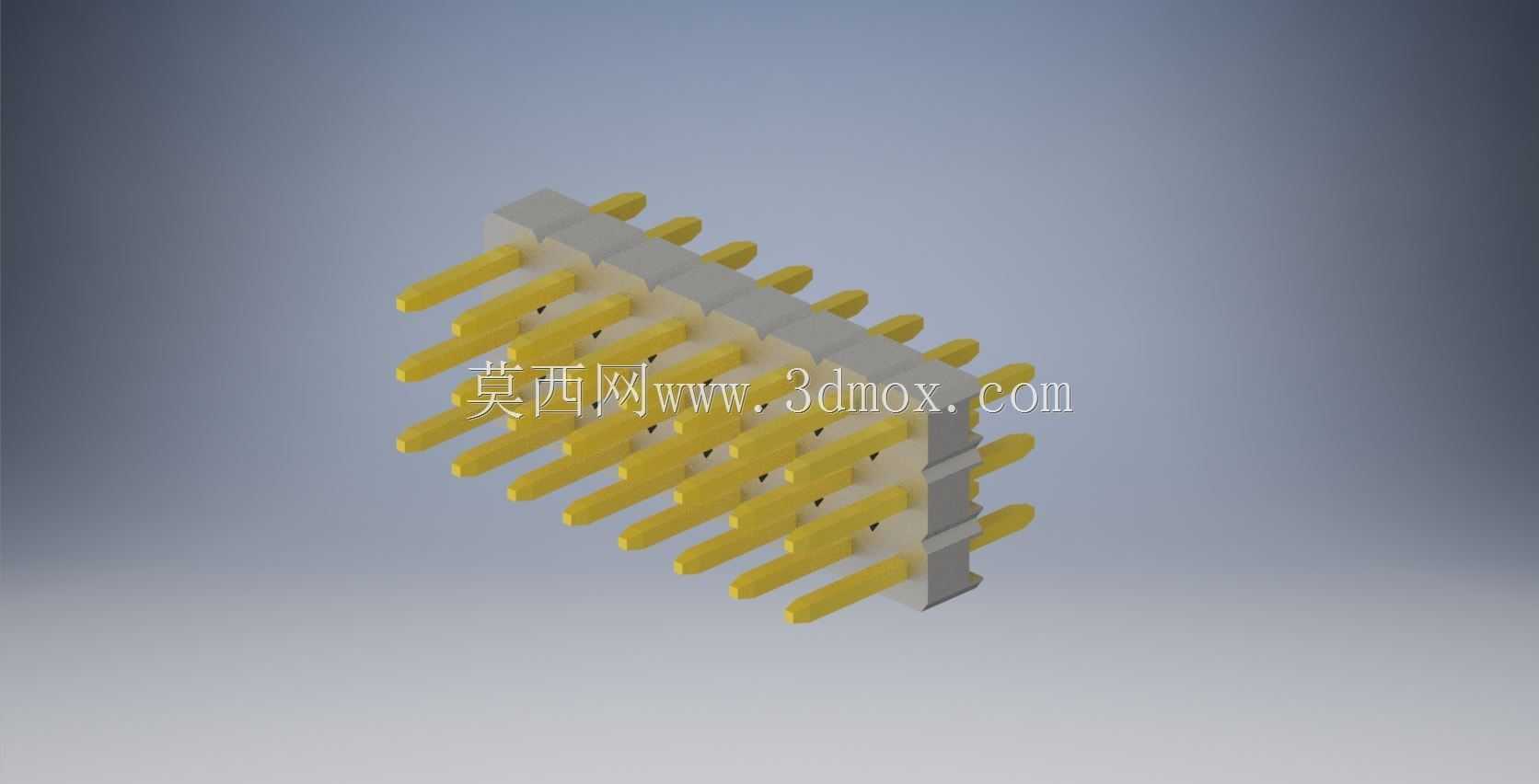

　　该针座结构主要面向低压电源类电路的板间连接场景，常见于小型电源变压器周边的信号与供电接驳环节，可实现PCB板与外部线束的稳定物理连接与电气导通，适配消费类电子、小型工控电源模块的内部布线需求，能够在有限的板上空间内完成多线路并行接驳，减少零散飞线带来的可靠性隐患。从结构设计逻辑来看，该件采用双排错位排布的插针布局，绝缘基座采用耐高温工程塑料材质，插针选用黄铜基材表面镀锡处理，兼顾导电性能与焊接适配性，插针与基座之间采用过盈压装工艺固定，避免长期使用过程中出现插针松动、退针的问题。

　　插针外露端做了圆角导向处理，对接时可自动修正微小的对位偏差，降低插装过程中针脚弯折的概率，基座两侧设置有简易的卡扣限位结构，与对接端插件配合时可提供适度的保持力，避免设备受轻微振动时出现接插脱落的情况。从安装边界来看，该针座采用标准2.54mm排针间距设计，双排总宽度控制在10mm以内，单排12针共24个接点位，整体基座长度约32mm，基座高度（不含插针焊接端）为8.5mm，焊接端插针长度为3mm，可适配1.2-1.6mm厚度的常规FR4 PCB板波峰焊或手工焊接工艺，插针焊接端做了预上锡处理，提升焊接时的润湿性，减少虚焊风险。

　　绝缘基座的侧壁做了加厚处理，在多次插拔受力时不会出现基座开裂的问题，插针的导通载流量按照单针3A的常规低压信号/供电场景设计，可满足小功率电源变压器次级侧的多路线缆输出接驳需求。在实际建模过程中，需要重点管控插针的同轴度与位置度公差，单排插针的位置度偏差需控制在0.1mm以内，避免对接时出现个别针脚无法对准插孔的问题，基座上的插针安装孔与插针的过盈量需控制在0.02-0.03mm区间，过盈量过大易导致基座注塑件被撑裂，过盈量不足则会导致插针保持力不够，插拔过程中出现退针。

　　同时基座底部设置有0.5mm高度的凸台，焊接时可让基座与PCB板面之间留出均匀的缝隙，避免焊锡溢入基座内部造成相邻插针短路，也能减少焊接热量直接传导至基座导致塑料件受热变形。该类接插件在电源类电路应用中，除了基础的导通功能外，还需要考虑长期通电后的温升情况，按照常规使用场景，在额定载流工况下，插针接触部位的温升需控制在30K以内，因此建模时也需要预留足够的插针导电截面积，避免因截面积过小导致载流不足、发热严重的问题。另外插针的接触端采用圆柱形设计，与对接插孔的接触形式为线接触，相比片式接触具备更好的抗振动性能，在有轻微振动的使用场景下仍能保持稳定的接触电阻，不会出现接触不良导致的电压降过大、信号中断等问题。在结构细节上，绝缘基座的插针安装孔入口处做了15度的导向倒角，压装插针时可顺利导入孔位，提升装配效率，基座的外轮廓边角均做了R0.5的圆角处理，避免生产装配过程中锐边划伤操作人员，也能减少注塑件的应力集中问题，降低长期存放或使用过程中基座开裂的概率。
