LCD2004液晶显示终端外壳结构设计

　　在小型数控设备、桌面级运动控制卡、3D打印机主控以及各类实验台架的改造项目里，人机交互端往往是最容易被忽视却又直接决定操作体验的部分。这套LCD2004显示终端的外壳结构，正是围绕2004字符液晶屏加旋转编码器这一经典组合展开，把原本裸露在面包板或洞洞板上的显示模块、编码器、按键与走线，整合进一个可以直接摆放在设备台面或嵌入控制面板的独立壳体中。

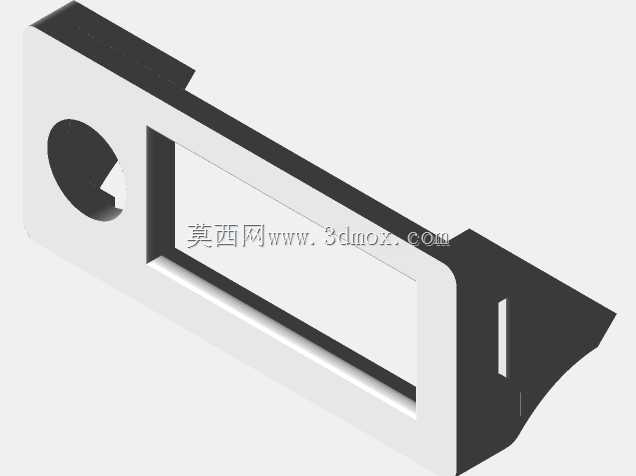

　　从实际使用场景倒推结构，是这类外壳设计最务实的思路。2004液晶屏本身能够显示20列4行字符，配合旋转编码器做菜单选择、参数微调与确认操作，足以承担温度设定、坐标查看、进给倍率调整、状态提示等常规交互任务，不需要占用上位机屏幕，也不必为简单操作额外配置触摸屏。壳体正面预留了与液晶屏可视区严格对齐的矩形开窗，窗口四周留出压屏边框，既遮挡模块边缘的PCB与固定孔，又能在装配时通过卡扣或螺丝将液晶屏背光板压紧，避免长期使用后屏幕松动漏光。

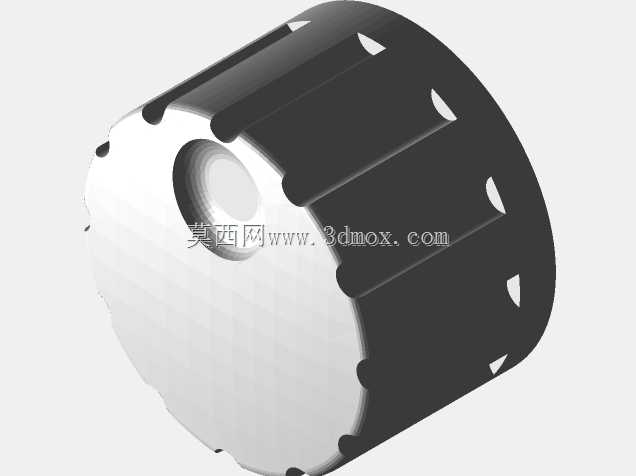

　　编码器旋钮布置在屏幕右侧，这一位置并非随意确定。操作者右手握持旋钮进行旋转、按压时，视线仍可自然覆盖屏幕显示区域，拇指与食指的转动轨迹不会遮挡字符；旋钮根部的壳体做了局部加高的圆柱凸台，凸台内径与编码器螺纹轴、锁紧螺母尺寸匹配，装配时从壳体背面穿入编码器，正面用螺母锁紧，再套上加防滑纹路的旋钮帽，转动时的扭矩完全由金属轴和塑料凸台承担，不会把侧向力传递到焊盘上。旋钮周围的放射状防滑齿在三维造型中同步做出，既提升外观辨识度，也方便戴薄手套时进行盲操作。

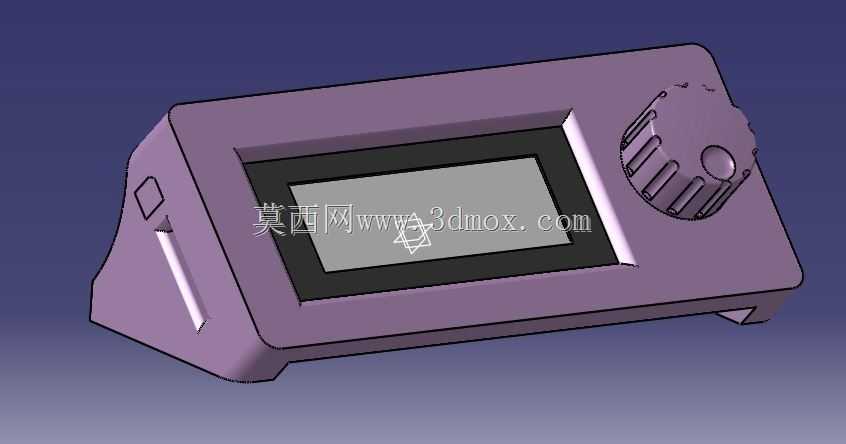

　　壳体整体采用带倾角的楔形底座，而不是简单的直角方盒。面板相对底面倾斜约二十余度，放置在工作台面上时，屏幕法线自然指向站立或坐姿操作者的眼部，减少反光与俯视造成的字符辨识困难。底部两侧延伸出支撑脚，支撑脚与主壳体之间留出缺口，一方面让壳体在不平整台面上仍能稳定贴合，另一方面为底壳与上盖的分型、打印时的支撑剥离提供工艺空间。对于需要嵌入机柜面板的场合，楔形背部也可以作为限位面，配合侧面预留的沉孔，用螺丝从面板后侧拉紧固定。

　　侧壁的细节同样服务于装配与维护。左侧可见的长条形开槽对应SD卡插槽或复位按键的伸出位置，小型方孔则留给状态指示灯或独立功能按键，孔位边缘做了倒角，避免打印件层纹毛刺卡住卡托。壳体内部按照液晶屏PCB、编码器本体、后背电路板的堆叠顺序规划立柱与筋位：四角的螺丝柱高度对应屏体厚度，柱端预留热熔铜螺母或自攻螺丝导向孔；屏幕与主控板之间用限位筋隔开，形成走线通道，杜邦线或排线可沿内壁线槽汇聚到后侧出线口，避免线缆被上下盖夹伤。

　　针对增材制造工艺，外形设计刻意控制了悬垂角度与壁厚。上盖外表面连续过渡，边角采用小圆角而非尖锐直角，既降低PLA、ABS等材料打印时的应力集中，也减少支撑数量；底壳与上盖采用止口配合，止口台阶在打印方向上保持可自支撑的角度，装配后接缝均匀，能够遮挡内部光线，防止液晶屏背光从缝隙漏出。安装边界方面，壳体长宽以2004模块外形为基准向外留出握持与固定余量，高度方向同时容纳编码器轴长、屏幕背光厚度与板间连接器，整体可在紧凑的设备台面布置；面板开窗、旋钮孔、侧孔的位置均按模块实物尺寸校核，替换不同厂家的兼容2004屏时，只需微调内部筋位即可适配。

　　整套结构把显示、输入、走线、固定四件事在一个壳体内闭环解决，既适合作为独立手持/台式终端，也可作为成套设备的操作面板子模块直接引用。
