七寸树莓派触控显示屏防护外壳

　　这套结构围绕七寸触控显示模组做整机防护，日常落地场景集中在嵌入式工控终端、桌面交互小站、教学实验台、设备状态看板这类需要人机触控输入的位置。现场使用时，显示面板直接朝向操作人员，背部留给树莓派核心板走线和固定，外壳既承担屏幕边缘防磕碰的作用，也把裸露的电路板、排线接头收纳在封闭腔体里，避免车间粉尘、调试工具剐蹭以及频繁移动过程中引脚受力松脱。

　　从装配边界来看，前面框压住触控玻璃四周的非显示区域，压边宽度控制在不遮挡可视区的范围内，玻璃和框体之间预留薄缓冲垫的厚度，防止硬质边框直接压到玻璃边角造成应力崩边。四角采用M3规格螺钉锁紧，螺钉有效长度取25mm，贯穿前框、屏体支架和后壳连接位，配合锁紧螺母形成稳定的预紧力；选型时要注意螺钉不能过长顶到触控层FPC，也不能过短导致啮合牙数不足，搬运中出现松框。

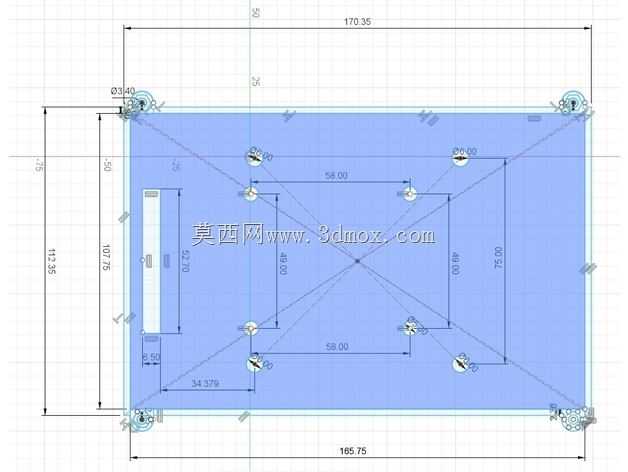

　　背部集成75mm间距VESA安装孔位，这是这套结构在工程部署里很实用的一点：常规桌面摆放可以直接利用壳体底部的支撑形态放置，需要上架、固定到悬臂支架或者设备面板上时，75mm VESA孔能够直接匹配标准显示器壁挂件，不用额外做转接板。孔位周围做局部加厚凸台，螺母嵌装在凸台内部，锁附壁挂螺丝时受力不会传递到薄壳壁上，避免长期悬挂后壳体开裂。树莓派主板的安装位布置在屏体后方的剩余空间里，通过预留的通孔可以把核心板固定到背壳内侧，HDMI排线、触控USB排线、供电线都在腔体内走短路径，减少外部拖拽。

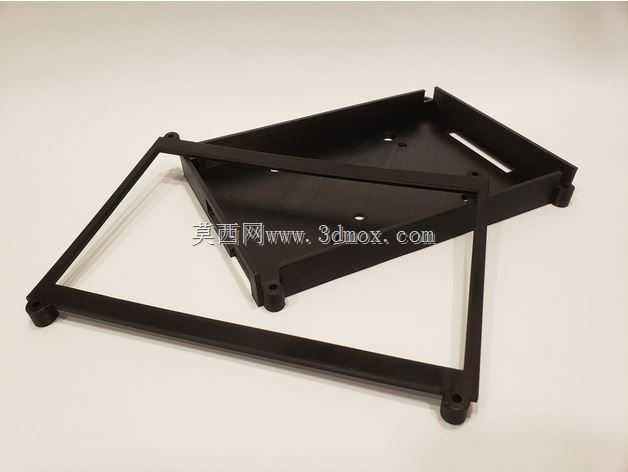

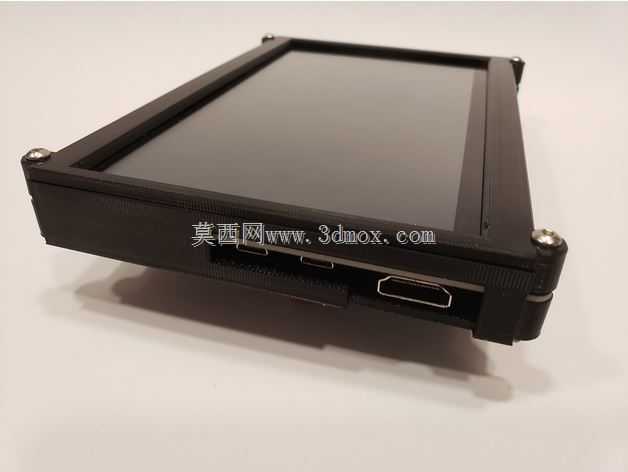

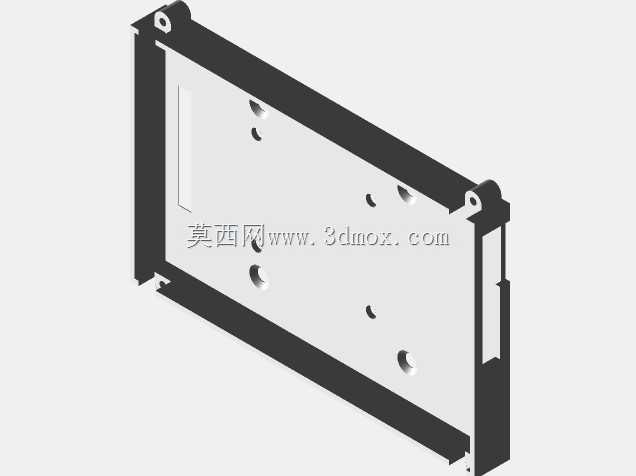

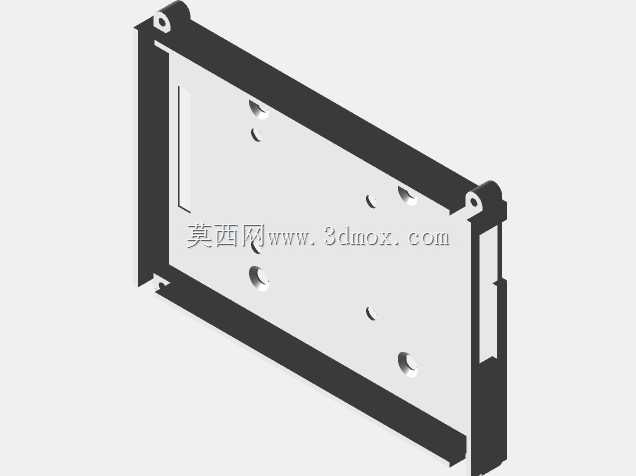

　　结构设计上把前框和后壳做成分体式，前框负责屏幕定位与正面防护，后壳容纳主板、接口避让和安装孔特征。侧边对应树莓派的供电口、HDMI口、USB口以及网口位置开出避让缺口，装机后外设插头可以直接插入，不需要拆开外壳插拔线材。屏幕FPC出线位置预留线槽，弯折半径满足软排线要求，避免装配时压线造成触控失灵。壳体边缘做圆角过渡，没有尖锐棱角，调试人员手持移动时不会割手，同时也减少3D打印成型后的支撑量。

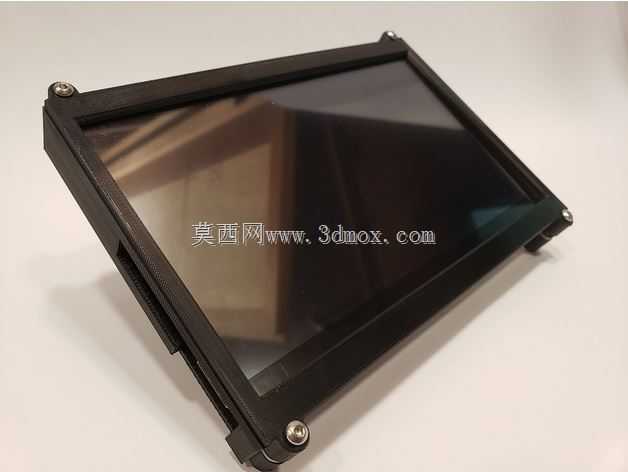

　　针对同型号屏幕存在玻璃厚度小幅偏差的情况，框体的屏腔深度留出适配余量，更换稍厚的玻璃版本时不需要重新修改主体结构，只需调整缓冲垫厚度即可压紧。整机装配完成后，正面触控面略低于前框边框平面，屏幕朝下放置在工作台时，玻璃不会直接接触台面，降低刮花风险。背部开孔兼顾散热，树莓派运行时的热量可以通过壳内空隙自然对流散出，长时间点亮触控界面也不会出现局部积热。

　　对于做嵌入式交互设备的结构工程师来说，这类外壳的核心不是复杂曲面，而是把屏体压接、螺钉锁付、主板固定、VESA壁挂、接口避让这几条装配链路在有限空间里排布清楚：四角锁螺钉保证反复拆装后屏体不松动，VESA孔位兼容标准支架体系，内部走线空间避开螺钉柱，接口缺口位置和实际插头尺寸匹配，每一处特征都对应现场装机、调试、维护的实际操作需求。
