模块化立方星框架结构设计

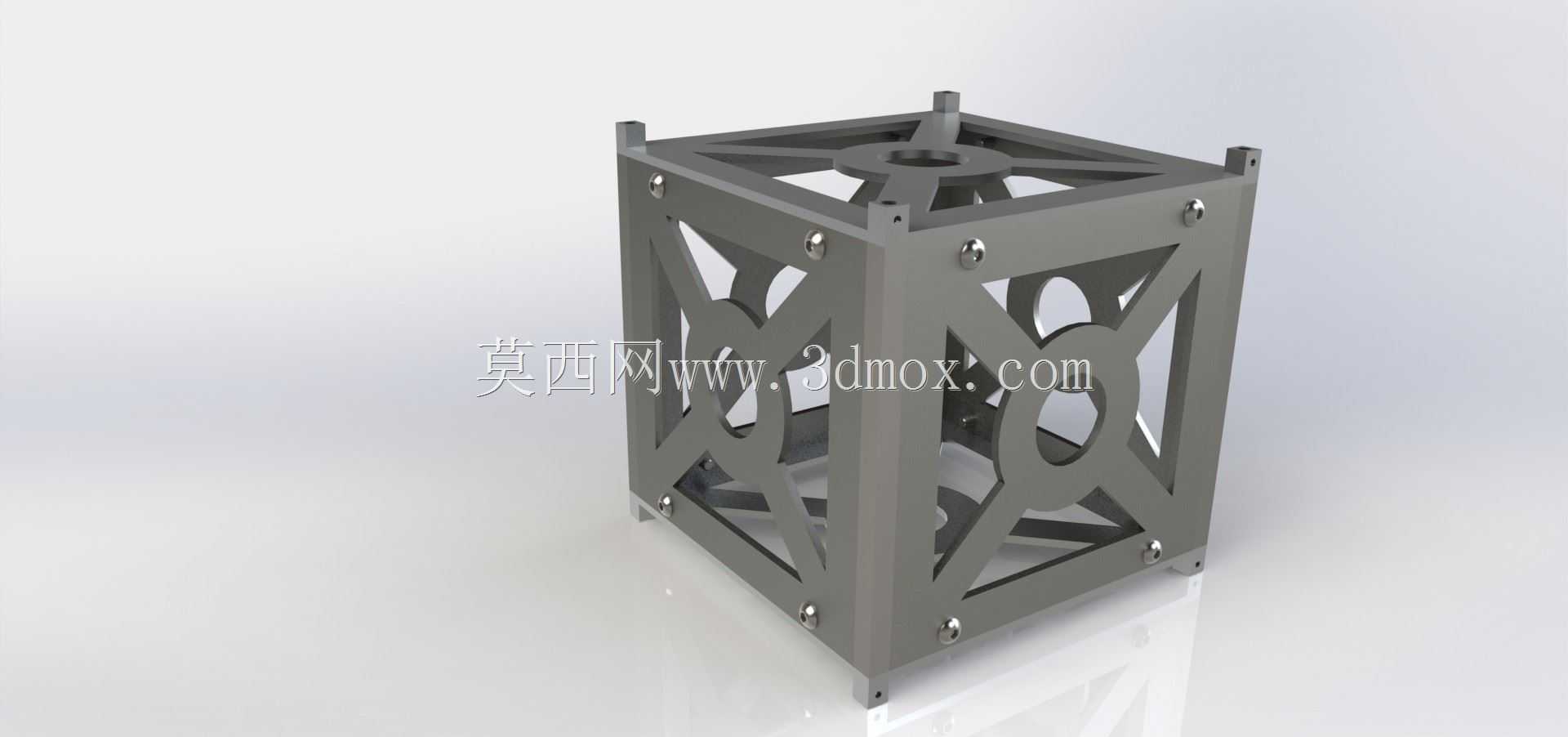

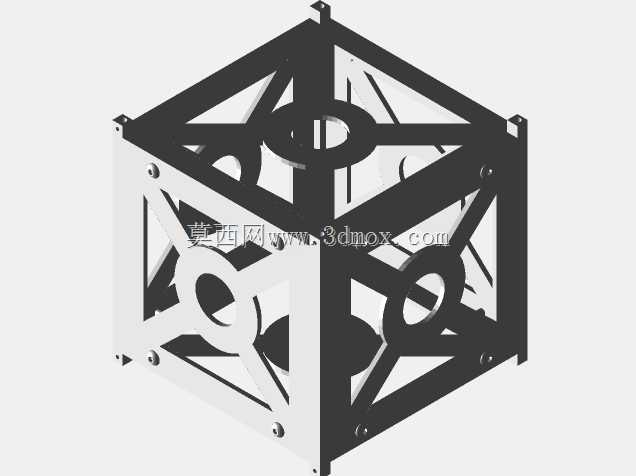

　　这套框架结构针对微纳卫星快速集成需求展开，主体采用镂空立方构型，单单元外轮廓控制在100mm×100mm×100mm，双单元拼接后轴向尺寸延伸至200mm，长宽边界仍保持100mm见方，完全贴合立方星通用运载适配器的安装包络，可直接适配标准皮卫星部署器的内腔限位。

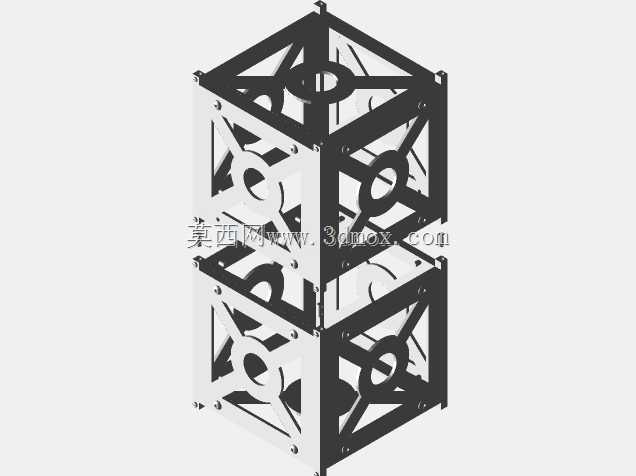

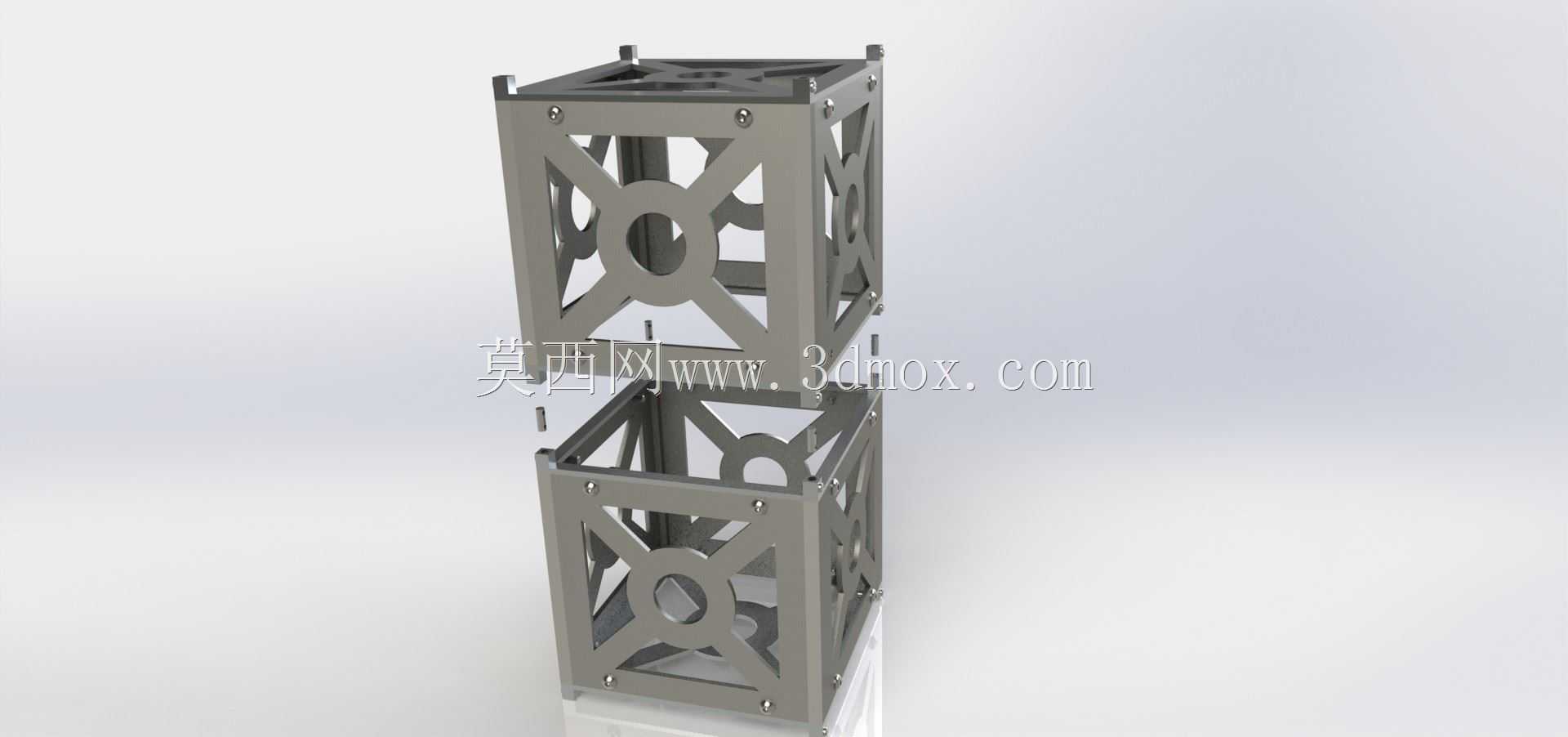

　　从实际使用场景看，这类框架主要承担星上载荷的承载与对外接口功能，内部可安置姿控组件、电源板、通信模块与星载计算机，六个立面预留的螺纹孔既是光伏板的安装点位，也可作为多星串联、侧向扩展的机械连接界面。单单元框架四角设置贯通连接孔，多节堆叠时通过螺栓沿轴向锁紧，即可组合出2U、3U乃至更长构型，拼接面的定位凸台能消除装配错位，保证整星轴线直线度。

　　结构选材偏向铝合金，一方面利用其低密度特性控制整星自重，降低发射入轨的载荷成本；另一方面铝合金比强度充足，能够承受火箭上升段的振动冲击与过载环境。立面采用X形交叉筋加中心圆孔的镂空形式，并非单纯减重：交叉筋沿框架对角线传力，把侧板承受的局部载荷分散到四根主立柱，中心圆孔则为镜头、天线或传感器留出避让通道，同时减少实体壁面对散热和无线信号的遮挡。

　　设计思路上优先考虑快速原型验证，框架壁厚与筋条宽度经过取舍，既满足熔融沉积或金属打印的最小成型壁厚要求，又避免多余材料堆积；打印成型后可直接攻丝或预埋钢丝螺套，缩短从结构图纸到物理样机的周期。框架各棱边做倒角处理，防止装配过程中划伤线缆与太阳能电池片，立柱端部的沉孔设计让螺栓头完全沉入，不占用外部安装空间。

　　在装配边界方面，框架内部净空要为电路板接插件、线束走向预留余量，立面螺纹孔按统一间距排布，光伏板安装时无需额外转接件；多单元拼接后，相邻框架的走线孔对齐，星内电缆可沿立柱内腔贯通。整体结构兼顾了单件快速制造与多构型扩展的需求，适合高校航天项目、微纳卫星试验星以及在轨技术验证平台的结构搭建，也可作为轻量化模块化承载框架用于地面小型检测设备的骨架集成。
