乐高式三向分叉多孔连接梁结构件

项目分类:通用机械零部件 发布时间:2024-07-22 ID:758009
  • 乐高式三向分叉多孔连接梁结构件

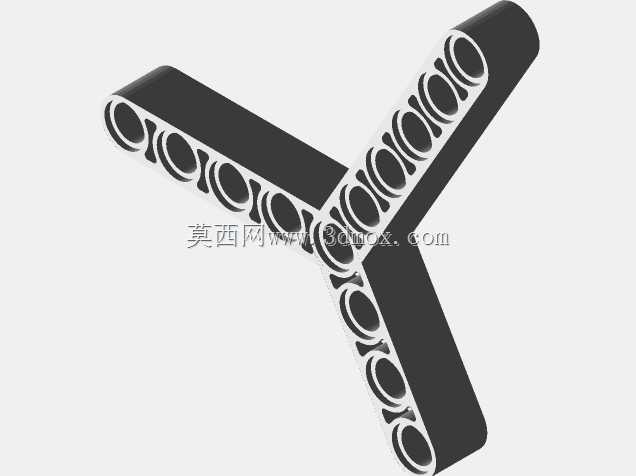

  该三向分叉多孔连接梁属于面向创客教育、桌面级3D打印制作与积木式机械拼装场景开发的定制结构件,整体采用等边三叉放射布局,三根等长的直梁从中心交汇节点处沿互成120°的方向向外延伸,每根梁体完全沿用乐高科技系列(Technic)标准孔梁的截面规格:梁体宽度匹配标准7单位乐高梁的外形尺寸,厚度与常规带孔 Technic 梁保持一致,梁身沿长度方向等距排布贯通圆孔,孔位间距严格遵循乐高体系8mm的标准节距,单根梁体共设置5个标准安装孔,三根梁合计15个贯通孔位,所有孔的内径、孔边到梁侧壁的壁厚、相邻孔之间的加强筋厚度均参照量产乐高孔梁的成熟参数设计,保证打印完成后可以和标准乐高科技销、十字轴、连杆等配件顺畅插接配合。

  从实际使用场景来看,这类三叉梁并不属于官方乐高套装的量产零件,常规直孔梁只能实现单方向的直线连接,十字形孔梁最多覆盖四个正交方向,而等边120°分布的三向连接结构在搭建平面三角形桁架、三足支撑底座、周向均布的连杆机构、行星轮系外围固定架、三角构型的机器人机身框架时,不需要额外使用多根直梁加转角件拼接,直接用这一个零件就能完成三个方向的孔位对接,大幅减少拼装节点数量,避免多零件拼接带来的配合间隙累积,提升整体框架的结构刚性。在桌面机器人开发课程里,学生搭建三足行走机构的中心支座时,传统方案需要三根直梁在中心叠层铰接,叠层位置厚度大、销钉需要跨多层穿插,装配难度高,换成该一体分叉梁后,中心节点为整体成型结构,三个方向的孔位同轴度、角度精度由打印件本体保证,三根支腿的连杆可以直接分别插接在三根梁末端的孔位上,装配步骤减少近一半,支撑受力也从原来的多零件铰接传力变成整体梁体传力,侧向抗扭能力明显提升。

  设计过程中首先确定的是中心交汇区域的结构处理:三根梁在中心汇合时,如果直接把三根矩形截面梁简单相交,中心区域会出现材料堆积,3D打印时该位置冷却收缩容易产生内应力翘曲,同时多余的实体材料也会增加打印耗时与耗材用量。因此建模时将中心区域做了等强度过渡处理,把三根梁的侧壁在交汇位置做圆弧顺滑衔接,既消除了直角相交的应力集中缺口,也避免了局部材料过厚;中心位置对应三根梁的中间孔位做了连通处理,三个方向的中间孔在中心区域交汇形成一个三向贯通的空腔,既可以让十字轴从任意一个方向穿入中心,也能作为走线通道穿过机器人的传感器线材。梁体上的所有圆孔都设计成完全贯通结构,打印时孔位沿竖直方向摆放的话可以直接打印出完整圆孔,不需要添加支撑,孔内壁的层纹方向和销钉插拔方向一致,反复插拔销钉时不会出现孔口起层、掉渣的问题。

  安装边界方面,零件整体的外接圆直径由单根梁的长度决定,三根梁从中心到末端的长度为5个乐高孔距,也就是40mm,整体外接轮廓直径约80mm,厚度和标准乐高梁一致为10mm左右,在拼装机构里预留安装空间时,只需要在中心节点周围留出半径45mm的无干涉圆形区域,三个方向的外接配件就可以完整摆出;梁上所有孔位都兼容标准十字轴与摩擦销,既可以用销钉实现梁和梁之间的固定连接,也可以将孔作为铰接点,让相邻连杆绕孔位轴线转动,适配杠杆、连杆传动、多足步态机构等多种活动结构需求。针对3D打印的工艺特性,梁的所有外壁转角都做了小圆弧倒角,没有尖锐的薄边凸起,打印时首层附着更牢固,搬运和拼装过程中也不容易出现边角断裂的问题,梁体内部在孔与孔之间的实体区域保留了均匀壁厚,没有突变的薄厚截面,PLA、PETG等常用桌面打印耗材都可以稳定成型,不需要特殊的工业打印设备即可完成制作。
