伺服电机转接安装固定支撑座

　　这套支撑结构主要用于伺服电机与执行机构之间的过渡连接，常见于小型自动化工作站、教学机器人关节、包装线推送模组以及非标设备改造场景。现场安装时，电机输出端往往不能直接贴合负载侧板，设备框架的孔位、电机法兰尺寸和传动中心高也经常不一致，该支撑件通过双侧板与转接面的组合，把电机承受的扭矩、倾覆力和振动传递到主机架上，避免电机轴端单独受力。

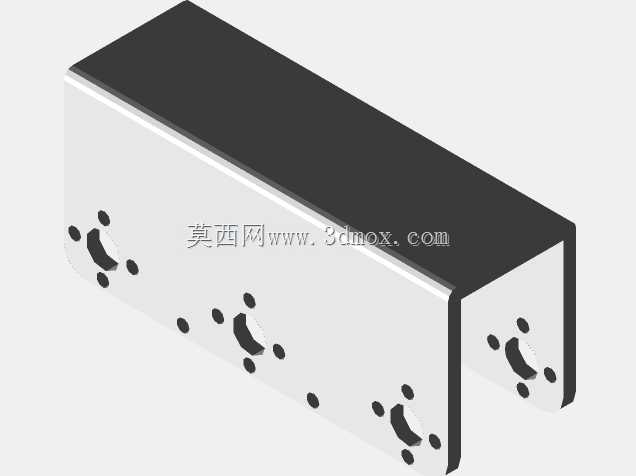

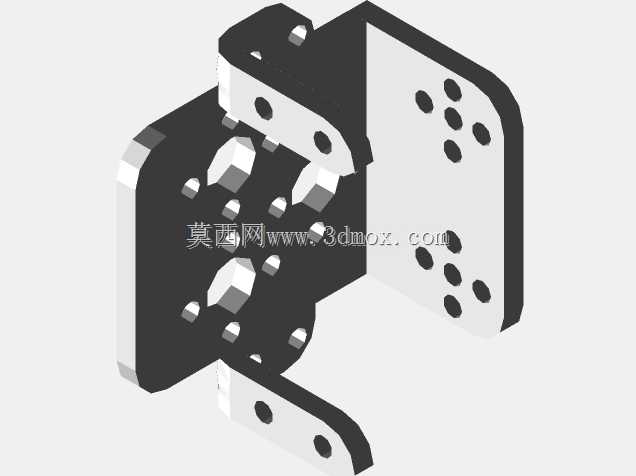

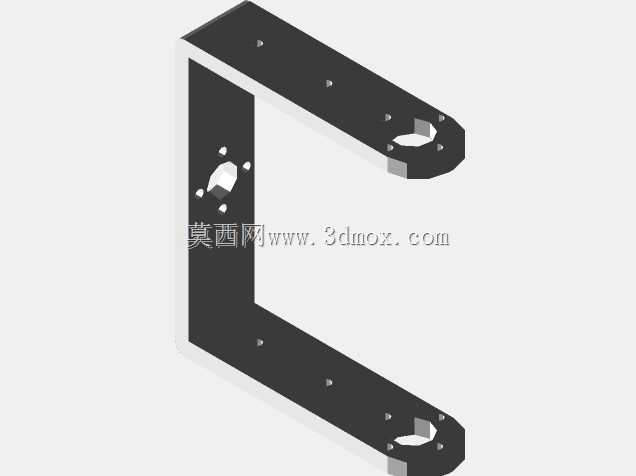

　　从结构布局看，零件采用折弯式或拼装式双侧板构型，一侧为带多孔阵列的竖直安装面，另一侧为容纳电机本体和传动件的夹持空间。多孔阵列并非随意布置，而是按照常用伺服电机法兰孔距、减速器安装孔位以及传感器支架固定需求进行预留，使同一支撑件能够适配相近规格的不同品牌电机。侧板上的大孔用于避让电机输出轴、联轴器或同步带轮，周边小孔则承担螺钉锁紧、限位销压装和附件固定功能。

　　设计时首先要确定电机输出轴线与负载旋转中心的相对位置。若中心高偏差过大，联轴器会产生附加角向误差，带传动则会出现带轮错位；因此支撑面的厚度、折弯半径和孔位同轴度需要在建模阶段同步校核。竖直安装板外侧通常贴合设备铝型材或钢板机架，安装孔采用长圆或阵列孔形式，便于在装配时微调电机位置，补偿焊接机架或型材切割带来的孔位误差。

　　受力路径上，电机启动和正反转瞬间产生的反扭矩经电机法兰螺钉传入支撑侧板，再通过底部和背部连接面分散到机架。侧板之间的连接桥既起到拉开间距、容纳电机本体的作用，也提高了整体抗扭刚度。若侧板跨距过大而板厚不足，电机急停时会出现明显晃动，影响定位重复精度；建模时可通过增加折弯边、设置加强翻边或扩大螺钉夹持区来提升刚性，而不是单纯依赖增加板厚。

　　外形边界需要结合电机外径、接线插头旋转空间和维护操作距离确定。支撑件后侧不能紧贴线槽或护罩，应预留编码器插头、动力线插头插拔以及扳手拧紧螺钉的空间。底部轮廓与周边带轮、张紧轮、传感器拨片之间也要保留安全间隙，防止运行中摩擦。安装面的孔边距、沉头孔深度和螺纹有效啮合圈数需按所选螺钉规格核对，避免出现螺钉头干涉或螺纹咬合不足。

　　在实际选型应用中，这类支撑件多用于轻载伺服点位传动，例如摆臂翻转、短行程推送、夹具旋转和教学平台关节。配合同步带时，支撑面可通过阵列孔调节中心距，实现皮带初张紧；配合联轴器时，则重点保证电机轴与负载轴的同轴度。三维建模过程中应把电机、螺钉、垫圈、联轴器和机架板一并装配检查，确认运动包络不与支撑侧壁相交，并在关键受力孔位保留足够壁厚，使支撑件在频繁正反转条件下保持稳定的定位基准。
