长丝卷线轴支撑托架结构设计

　　在车间布线、线材分装、3D打印耗材放置以及小型线缆复绕工位中，松散的丝卷如果直接堆放在地面或工作台面上，抽拉时很容易出现整卷翻滚、线材打结、端面磨损和表层污染等问题。这套托架的核心作用，就是把圆柱形线卷抬离安装基面，让卷体能够绕自身轴线顺畅转动，操作人员只需要沿切线方向牵引线材，卷料便可以连续放卷，不需要额外配置动力源。

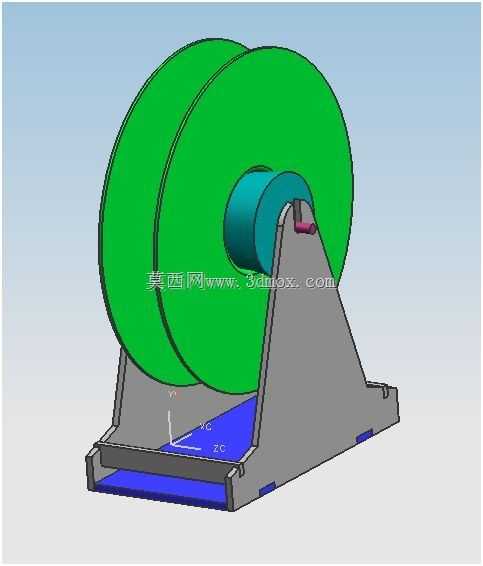

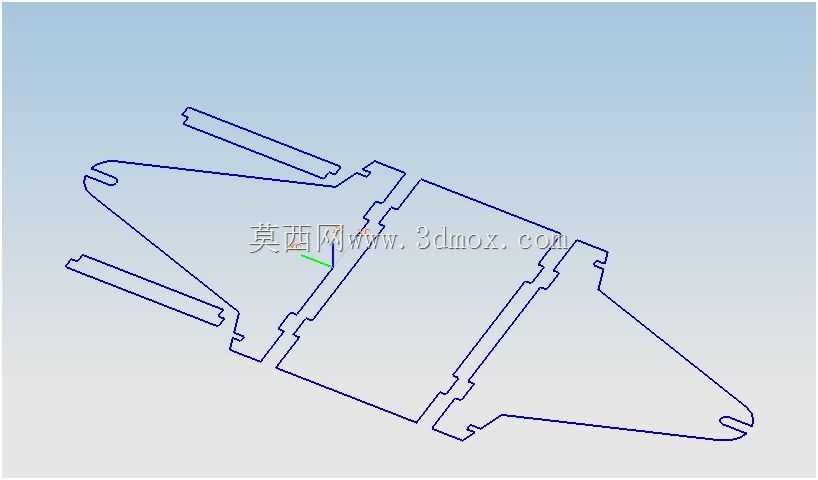

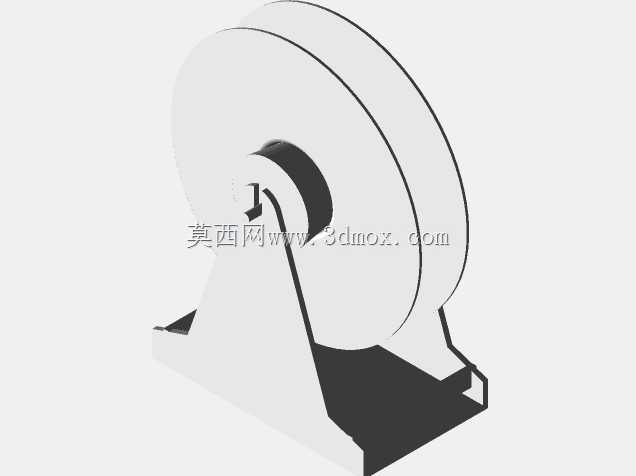

　　从结构组成来看，整套装置可以拆分为底部承托框架、两侧立式支撑板、顶部轴位卡口以及卷轴配合段几个部分。底部框架采用带翻边的平板式轮廓，两侧向外延展形成较宽的支撑脚，这种布局的出发点很直接：线卷在满卷状态下重心偏高，牵引线材时还会产生侧向拉力，若底座过窄，支架容易出现翘动甚至翻覆。加宽后的底脚把支撑边界向外拉开，整机的稳定多边形能够覆盖线卷重心的投影范围，即使在快速抽线时，底座也能保持贴地状态。

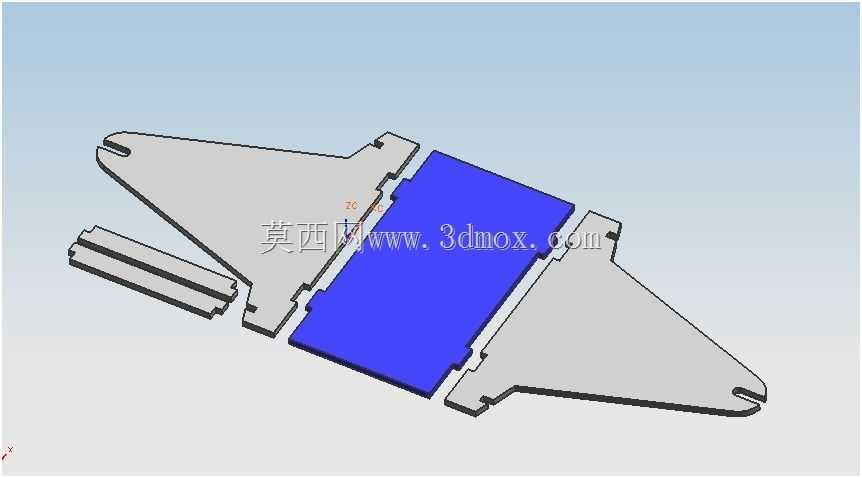

　　两侧立板并不是简单的直板造型，而是采用三角形加强轮廓，从底框一直延伸到顶部承轴位置。立板下缘与底框之间形成连续的承载过渡区，受力路径比较清晰：线材牵引产生的卷体转动载荷，先通过中心轴传递到顶部卡口，再沿立板向下扩散到底框，最终由整个底面分散到工作台或地面上。立板顶部开设开口式卡槽，用于放置卷轴或线卷中心筒。开口槽的优势在于换卷操作很快，不需要整根轴从一端完全穿入，抬起卷体后即可把轴段落入槽内；槽口上方还设置了限位小结构，防止转动过程中轴段从槽内跳出。

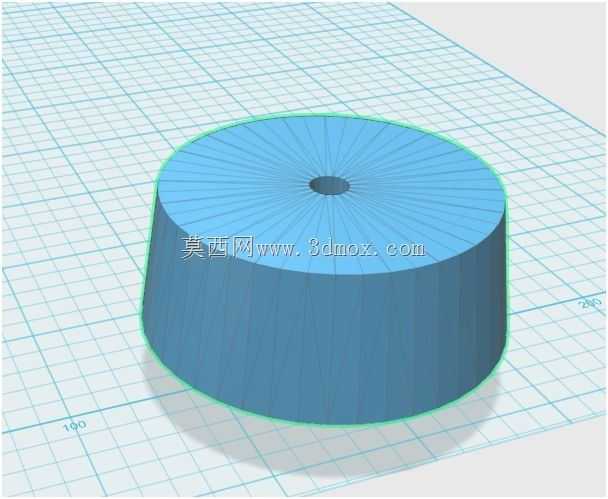

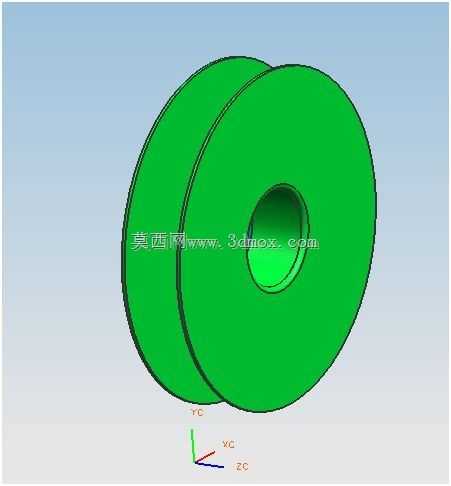

　　卷体部分采用双侧大直径挡盘配合中心筒的形式，两盘之间形成容纳长丝、电线或柔性绳带的环形空间。挡盘直径明显大于线材缠绕外径，能够对卷料端面形成约束，避免排线不齐时线材从两侧滑出。中心筒既可以作为卷绕芯轴，也可以与支架顶部的支撑位配合，形成回转副。实际使用中，若线卷自带内孔，可直接穿入一根光轴后架在两侧槽位；若需要自制卷盘，则可把挡盘和中心筒做成一体件，通过3D打印、板材切割或铣削加工获得。

　　安装边界方面，设计时需要重点核对三个尺寸：一是两立板内侧间距，它决定了可容纳卷盘的最大宽度，间隙过小会摩擦挡盘，间隙过大则会造成卷体轴向窜动；二是顶部轴槽到底框底面的高度，该高度减去卷盘半径后就是卷体下方的离地间隙，必须保证满卷时挡盘下缘不接触底座；三是底框外缘轮廓尺寸，它关系到工位摆放空间，支架前后方向应预留抽线和换卷操作距离，左右方向则要保证底脚完全落在工作台面内。

　　建模时可以先按卷料外径、缠绕宽度和中心筒内径确定卷盘参数，再反推支架高度与立板间距。底框建议保留一定厚度，使其既具备抗弯能力，也能通过螺钉、压板或夹具固定在工作台边缘。立板与底框的连接区应避免尖锐突变，可采用圆角或加强筋过渡，减少反复承载下的应力集中。顶部卡口与轴段之间不宜设计成过紧配合，因为该部位需要相对转动，保留合理间隙并控制同轴度，才能让放卷动作轻快。若用于较重的电缆卷，可在槽位增加耐磨衬套或小滚轮，把滑动摩擦改为滚动摩擦，降低抽线阻力；若用于很细的长丝，则应提高挡盘表面光滑度，避免毛刺刮伤材料。

　　整体结构没有复杂传动件，加工方式灵活，既适合作为维修车间的临时放线架，也可以嵌入小型装配工位作为线材供给单元。设计上通过宽底座、三角立板和开口轴槽的组合，在稳定性、换卷效率和制造难度之间取得平衡，能够满足常见丝卷、电线卷和柔性带状材料的支承与放卷需求。
