5015转4010鼓风机转接风道结构

　　该转接结构针对桌面级3D打印机散热风道改造场景设计，核心作用是将常用的5015规格离心鼓风机输出端，适配至原有设备预留的4010轴流风扇安装开口，在不改动主机架主体结构的前提下，完成大流量鼓风组件的替换升级。

　　从实际使用需求来看，不少开源FDM打印机出厂标配4010轴流风扇，用于喷头喉管散热、模型部分冷却或者电控仓通风，但轴流风扇风压偏低，当打印PETG、ABS等对冷却风量有更高要求的耗材，或者机箱内部风道弯折较多、风阻偏大时，原有风扇往往出现风量不足、出风发散的问题。5015离心鼓风机本身具备风压高、出风集中的特点，直接替换却受限于安装孔位、出风口尺寸不匹配，强行固定会出现风道漏风、干涉运动部件的情况，这个转接件正是为解决该矛盾而生。

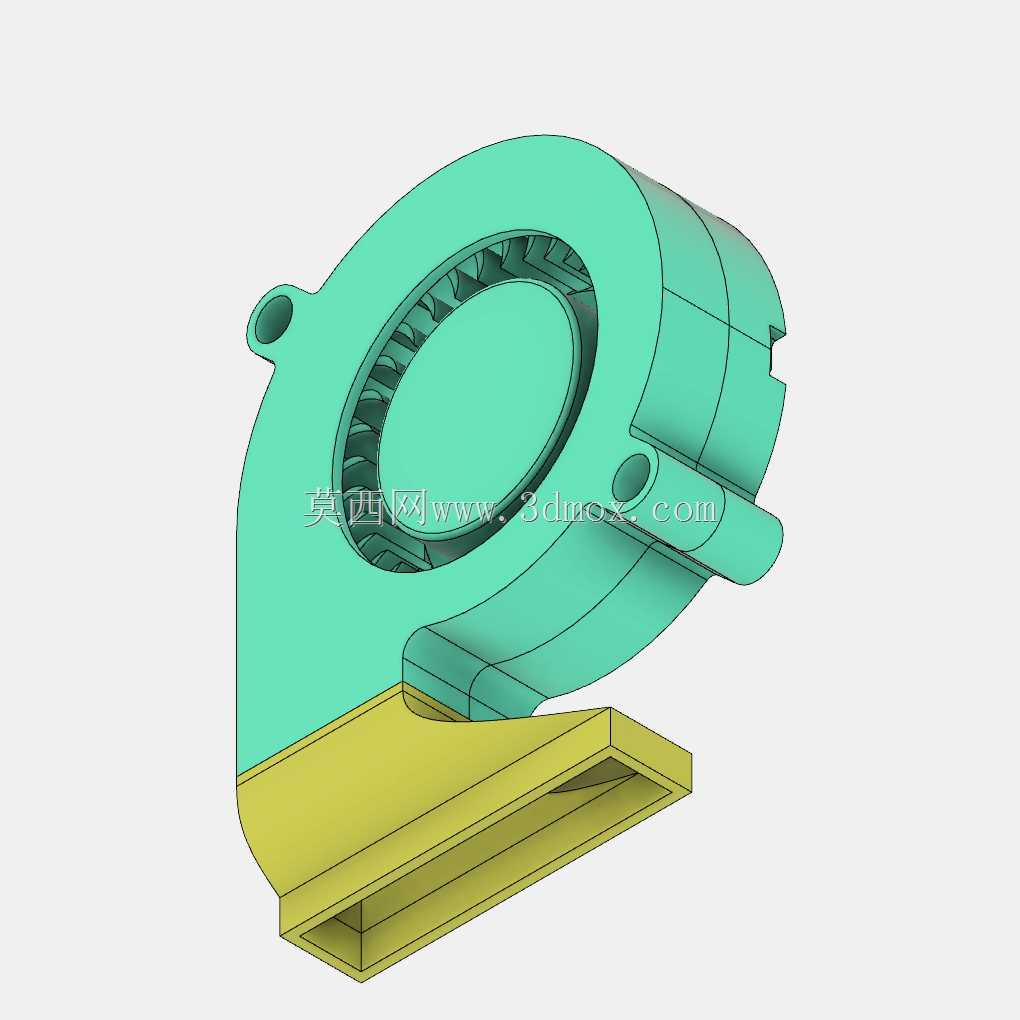

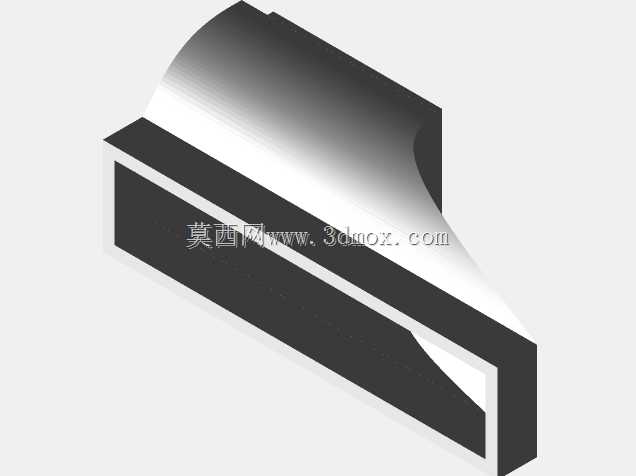

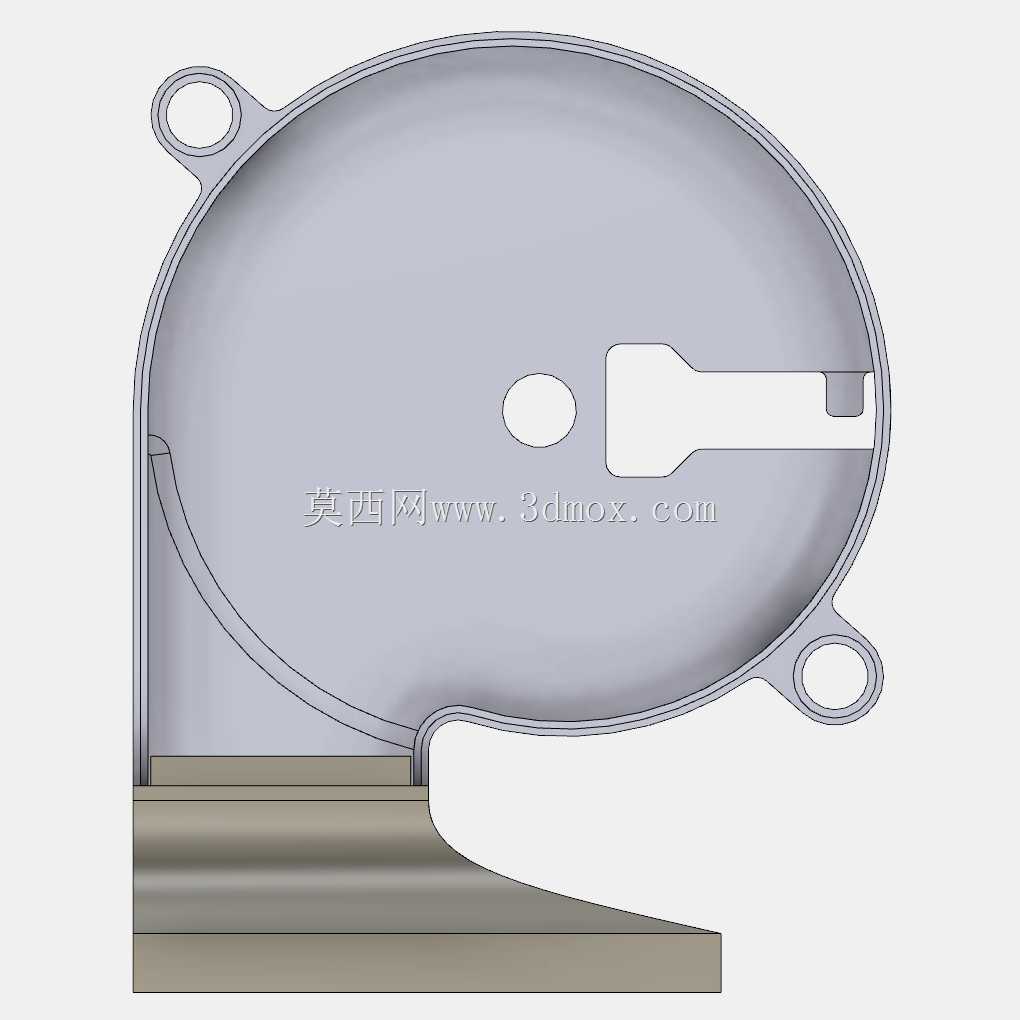

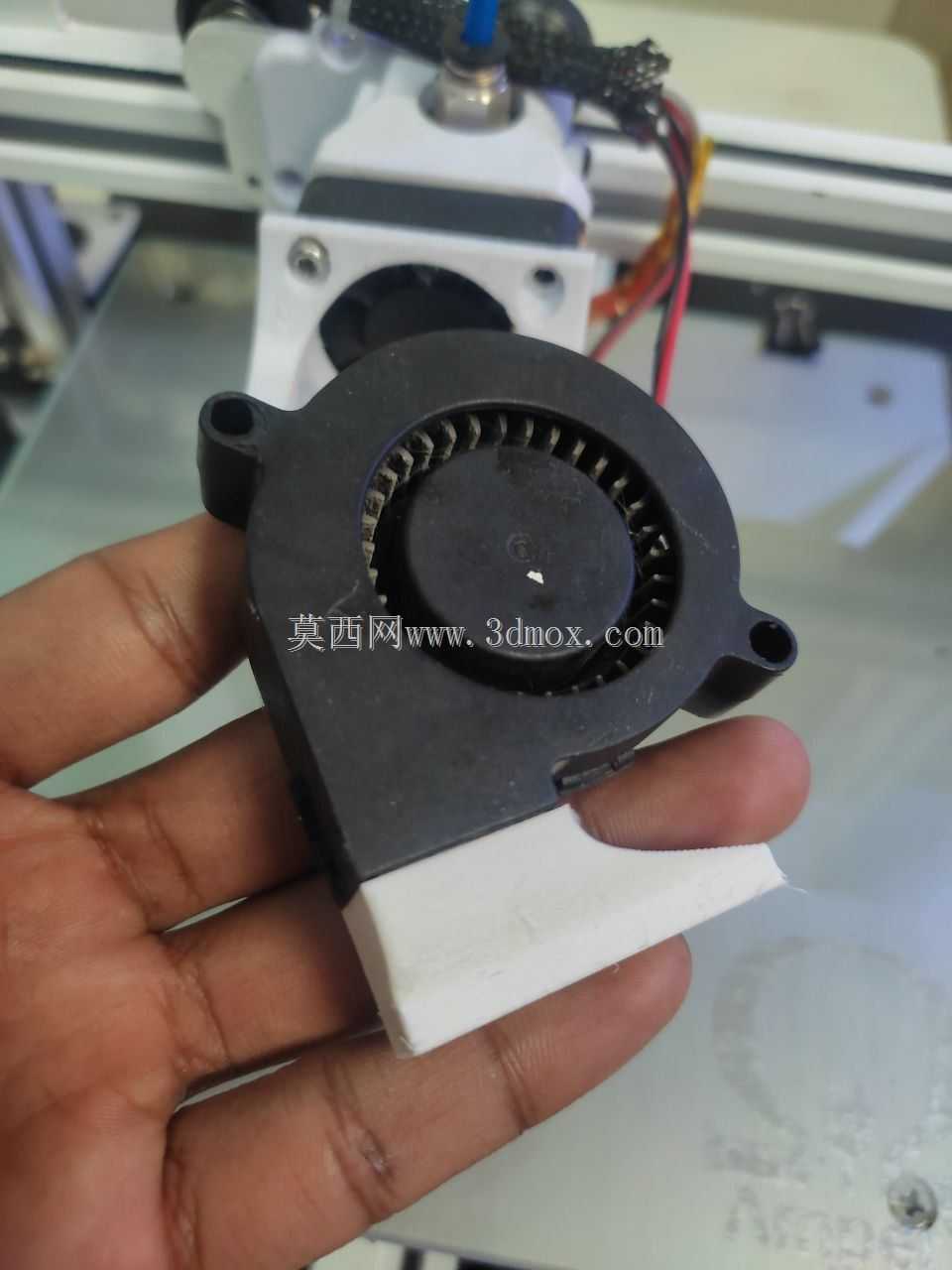

　　结构设计上，整体分为风机对接段与出风口转接段两部分。上部蜗壳对接区域完全贴合5015鼓风机的底部轮廓，预留的两个安装孔位对应风机本体的固定耳，装配时可直接用自攻螺丝或者M2/M3螺丝将鼓风机锁紧在转接件上，对接面做了贴合限位，避免风机运行振动出现移位。下部扁形出风口严格匹配4010风扇的开口边界，出风口做了渐缩导流造型，将离心风机圆形蜗壳输出的气流平顺导向矩形出风截面，减少风道急转弯带来的压损，避免气流在腔体内部形成紊流、产生额外风噪。

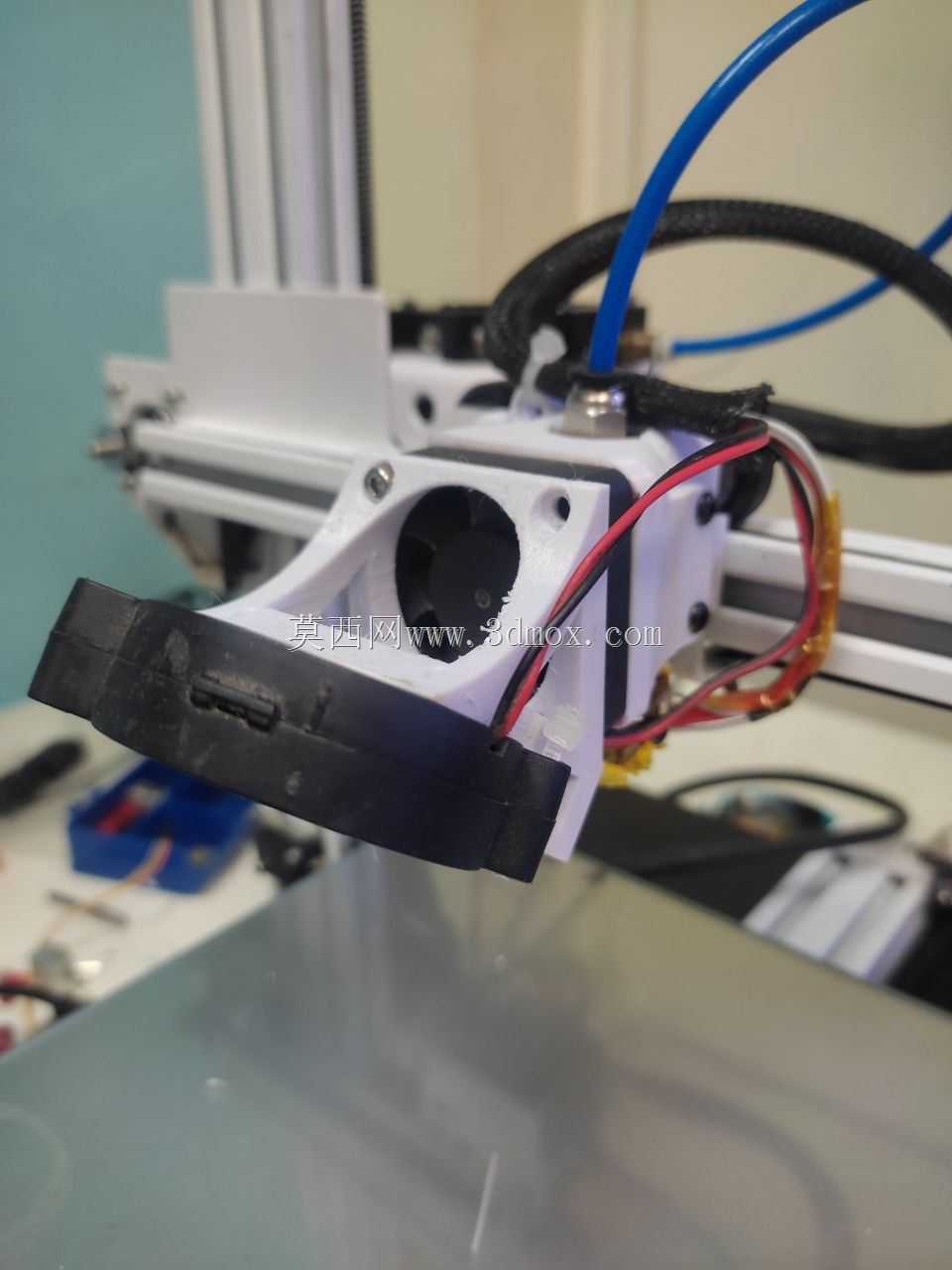

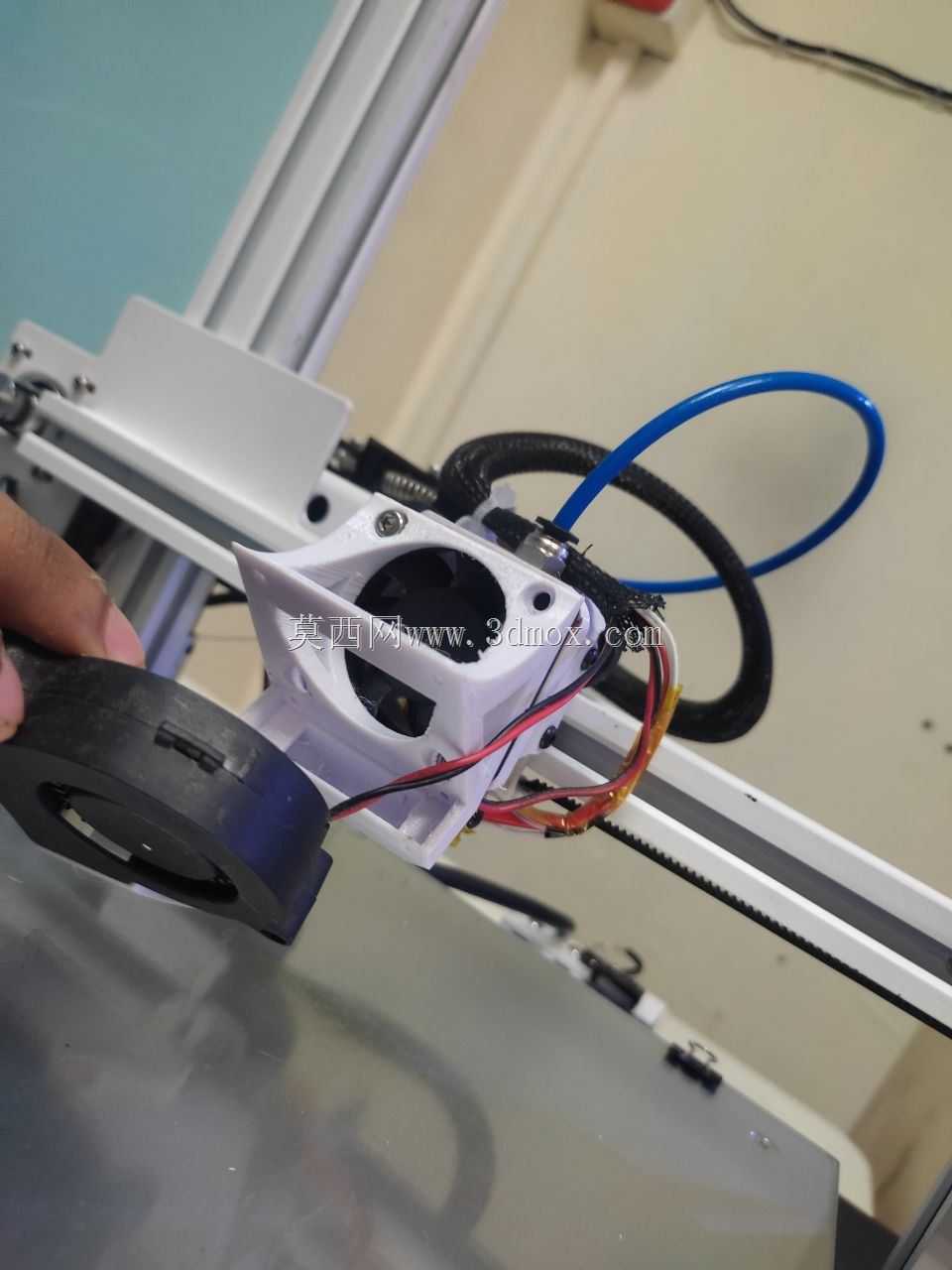

　　建模过程中优先考虑了FDM3D打印的工艺特性，所有壁厚控制在1.2mm以上，悬空位置均设计了自支撑角度，无需额外添加支撑即可直接打印，腔体内部无复杂倒扣结构，打印完成后清理难度低。转接件整体外形边界控制在5015鼓风机的投影范围内，安装后不会超出原有风扇位的安装空间，不会和打印机的X轴滑块、挤出机、热端排线等运动部件发生干涉，原有4010风扇的固定螺丝孔位可直接复用，不需要在机架上新钻孔洞，改造可逆，后续换回原风扇也无需修补机架。

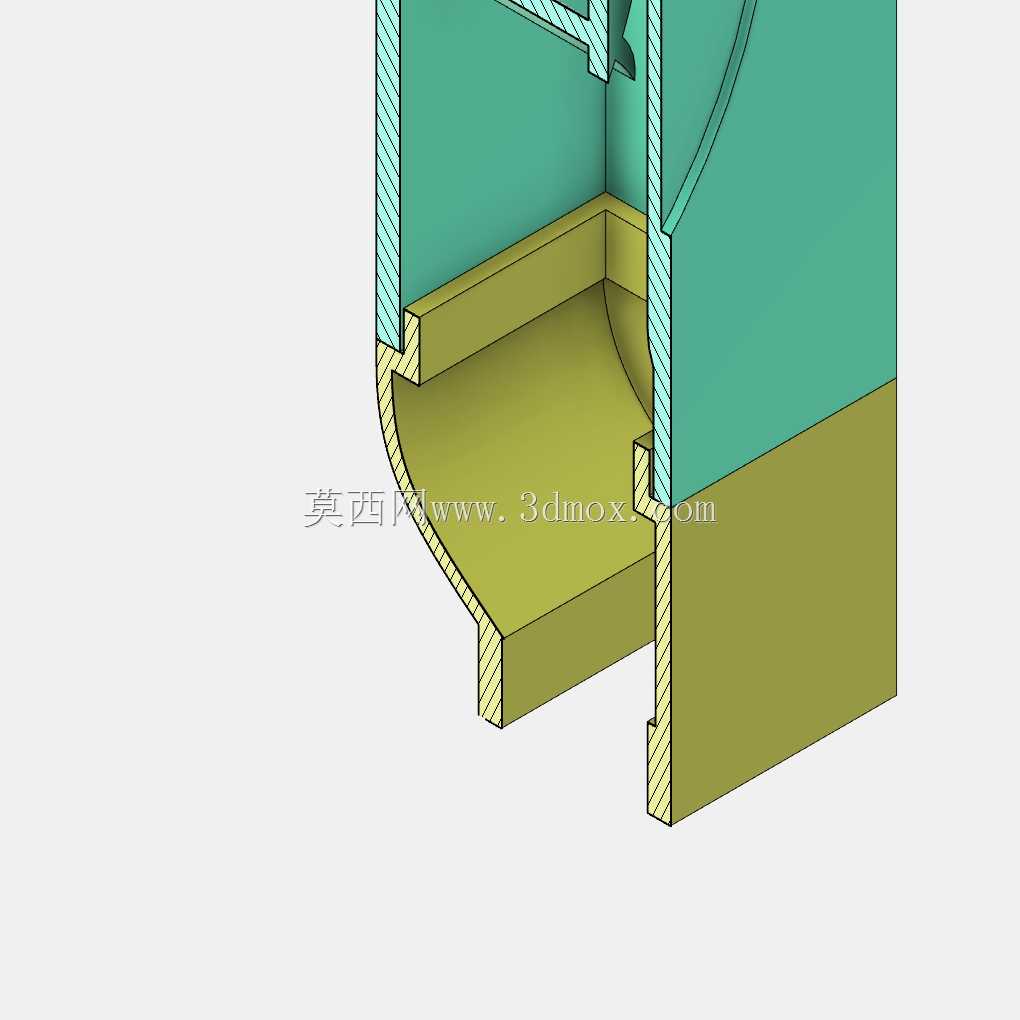

　　气流路径设计上，转接风道内部做了顺滑过渡，没有突兀的截面突变，离心风机甩出的高压气流进入转接腔后，沿导流面逐步收拢，从扁形出风口均匀送出，对比直接用胶带封堵缝隙的简易改造方案，该结构漏风量极低，出风口实测风速提升明显，同时风机运行的振动通过转接件的刚性结构传递到机架，不会出现软连接带来的风道抖动问题。

　　除了3D打印机散热改造，该转接结构也可用于小型电子设备机柜散热、DIY激光雕刻机排烟辅助、桌面通风工位送风等场景，只要原有设备预留4010风扇安装位，想要升级更高风压的离心鼓风，都可以通过该转接件完成匹配。设计时也兼顾了不同批次5015风机的尺寸公差，对接腔预留了0.2mm的装配间隙，即使是不同厂家生产的5015鼓风机，都可以顺利装入，不会出现过紧装不上或者过松漏风的问题。出风口的法兰边做了加厚处理，拧固定螺丝时不会出现应力断裂，长期在风机持续振动的工况下也能保持结构稳定。
